Mercedes-Benz Classe E W213 (2016-2020) – cutia de siguranțe
Mercedes-Benz Classe E W213 – schema cutiei de siguranțe
Anul producției: 2016, 2017, 2018, 2019, 2020.

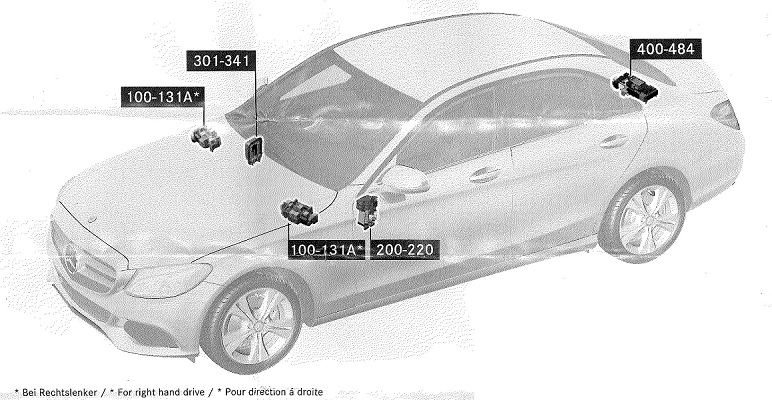

Poziție
Amperele sunt reprezentate în grafice.

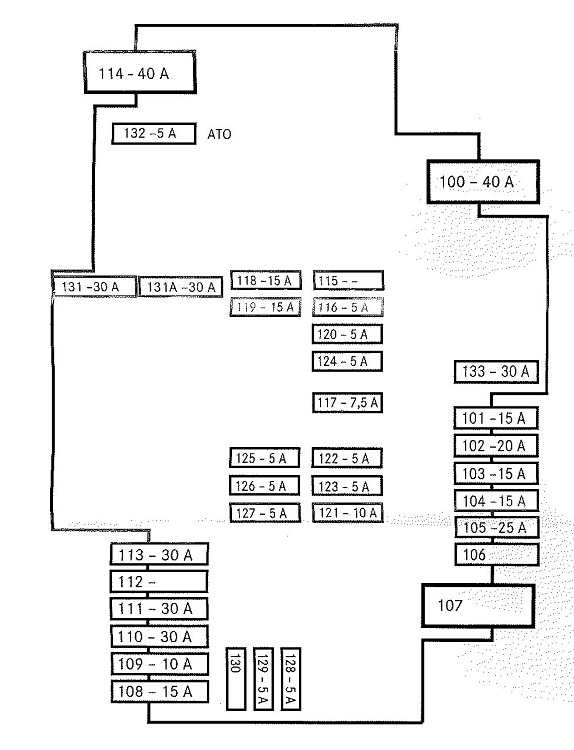

Cutia de siguranțe în compartiment motor
| Număr | Descriere |
| 100 | ABS/ASR/ESP/BAS |
| 101 | Electronică motor |
| 102 | Electronică motor |
| 103 | Electronică motor |
| 104 | Electronică motor |
| 105 | Cutie automată |
| 106 | |
| 107 | |
| 108 | Electronică motor |
| 109 | Electronică motor |
| 110 | Faruri de întâlnire |
| 111 | Ștergător parbriz |
| 112 | |
| 113 | Demaror |
| 114 | Suspensie pneumatică;
AIRMATIC. |
| 115 | |
| 116 | ABS/ASR/ESP/BAS |
| 117 | Sistem climatizare și încălzire;
Electronică motor. |
| 118 | Electronică motor |
| 119 | Electronică motor |
| 120 | Încălzire parbriz |
| 121 | |
| 122 | Cutie automată |
| 123 | Controler față caroserie |
| 124 | Electronică motor |
| 125 | Electronică motor |
| 126 | Comutator faruri exterioare |
| 127 | |
| 128 | Comutator faruri exterioare |
| 129 | ABS/ASR/ESP/BAS |
| 130 | |
| 131 | |
| 131A | Demaror |
| 132 | Suspensie pneumatică;
AIRMATIC. |
| 133 | Faruri de întâlnire |
| Număr | Descriere |
| 200 | Controler față caroserie |
| 201 | Controler față caroserie |
| 202 | |
| 203 | Geamuri electrice |
| 204 | Taxi |
| 205 | Sisteme airbag |
| 206 | Ceas analogic |
| 207 | |
| 208 | Radio;
Sistem navigație. |
| 209 | Sistem climatizare și încălzire |
| 210 | Sistem climatizare și încălzire |
| 211 | Încălzire și reglare volan |
| 212 | |
| 213 | Tensionator centură de siguranță stânga și dreapta |
| 214 | Geamuri electrice |
| 215 | |
| 216 | |
| 217 | |
| 218 | |
| 219 | |
| 220 |

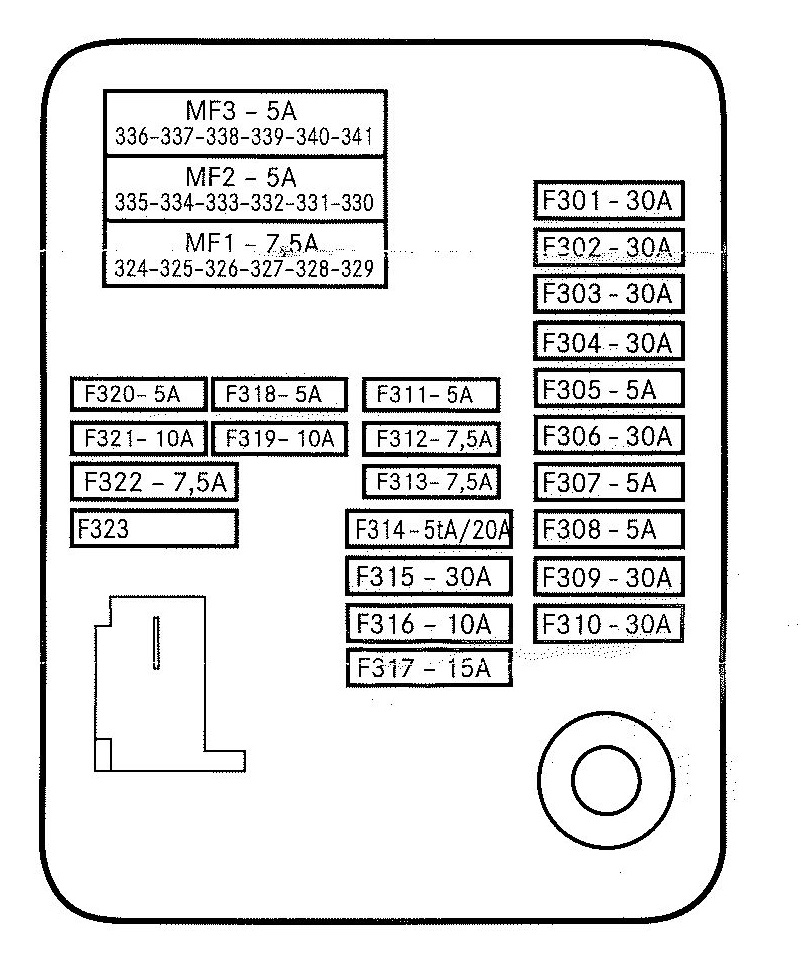

Cutia de siguranțe în compartiment motor partea pasagerului (volan pe stânga)
| Număr | Descriere |
| 301 | Geamuri electrice;
Trapă pliabilă Viaro. |
| 302 | Geamuri electrice |
| 303 | Reglarea scaunelor față |
| 304 | Reglarea scaunelor față |
| 305 | Senzor de lumină și ploaie |
| 306 | Încălzire și ventilare scaune față |
| 307 | Sistem de conectare la alertă |
| 308 | Radio;
Sistem de navigație. |
| 309 | Trapă panoramică |
| 310 | Tensionator centură de siguranță stânga și dreapta |
| 311 | Electronică motor |
| 312 | Sisteme airbag |
| 313 | Radio;
Sistem de navigație. |
| 314 | Încălzire auxiliară |
| 315 | Electronică motor |
| 316 | Consolă control sub plafon |
| 317 | Radio;
Sistem de navigație. |
| 318 | Alarmă antifurt |
| 319 | KEYLESS-GO |
| 320 | Radio;
Sistem de navigație. |
| 321 | Blocare aprindere |
| 322 | Cluster instrumente |
| 323 | Conector diagnostic |
| 324 | |
| 325 | Sistem asistență la condus |
| 326 | Comunicare mod confort |
| 327 | Reglarea scaunelor față |
| 328 | Reglarea scaunelor față |
| 329 | DISTRONIC PLUS |
| 330 | |
| 331 | Radio;
Sistem de navigație. |
| 332 | Tensionator centură de siguranță stânga și dreapta |
| 333 | |
| 334 | Sistem climatizare și încălzire |
| 335 | Sistem climatizare și încălzire |
| 336 | Electronică motor |
| 337 | Radio;
Sistem de navigație. |
| 338 | Radio;
Sistem de navigație. |
| 339 | Sistem asistență la condus |
| 330 | |
| 331 | |
| 330 | |
| 331 | |
| 332 | |
| 333 | Display Head-up |
| 334 | |
| 335 | |
| 336 | |
| 337 | |
| 338 | |
| 339 | |
| 340 | Sistem climatizare și încălzire |
| 341 |
Cutia de siguranțe în portbagaj partea dreaptă
| Număr | Descriere |
| 400 | Electronică motor |
| 401 | Electronică motor |
| 402 | Electronică motor |
| 403 | Sistem climatizare și încălzire; |
| 404 | Reglarea scaunelor față |
| 405 | Sistem climatizare și încălzire |
| 406 | Acoperiș pliabil Viaro |
| 407 | Reglarea scaunelor față |
| 408 | Sistem audio |
| 409 | Electronică motor |
| 410 | |
| 411 | Sistem alimentare |
| 412 | Tensionator centură siguranță stânga și dreapta |
| 413 | Electronică motor |
| 414 | Tuner TV |
| 415 | DISTRONIC PLUS |
| 416 | Încălzire auxiliară |
| 417 | Iluminare ambientală |
| 418 | |
| 419 | |
| 420 | |
| 421 | Comunicare mod confort |
| 422 | Radio;
Sistem navigație. |
| 423 | |
| 424 | |
| 425 | AIRSCARF;
Încălzire și ventilare scaune față. |
| 426 | AIRSCARF;
Taxi. |
| 427 | Electronică motor |
| 428 | Suspensie pneumatică;
AIRMATIC. |
| 429 | Reglarea scaunelor spate |
| 430 | |
| 431 | |
| 432 | |
| 433 | |
| 434 | |
| 435 | Deschidere de la distanță a portbagajului; |
| 436 | Taxi |
| 437 | |
| 438 | Reglarea scaunelor spate |
| 439 | Reglarea scaunelor spate |
| 440 | Comunicare mod confort |
| 441 | Încălzire și ventilare scaune spate |
| 442 | Sistem climatizare și încălzire |
| 443 | Taxi |
| 444 | Cârlig remorcă |
| 445 | Cârlig remorcă |
| 446 | Cârlig remorcă |
| 447 | Cârlig remorcă |
| 448 | Cârlig remorcă |
| 449 | La 230V |
| 450 | Reglarea scaunelor spate |
| 451 | Încălzire și ventilare scaune spate |
| 452 | Electronică motor |
| 453 | Încălzire și ventilare scaune față |
| 454 | Suspensie pneumatică;
AIRMATIC. |
| 455 | La 230V |
| 456 | La 12V în portbagaj |
| 457 | La 12V față |
| 458 | La 12V față |
| 459 | |
| 460 | |
| 461 | Sistem climatizare și încălzire |
| 462 | |
| 463 | Cutie automată |
| 464 | Cutie automată;
Electronică motor. |
| 465 | |
| 466 | |
| 467 | Monitorizare presiune pneuri |
| 468 | Asistent parcare |
| 469 | Deschidere de la distanță a portbagajului |
| 470 | Electronică motor |
| 471 | |
| 472 | Tensionator centură de siguranță stânga și dreapta |
| 473 | Suspensie pneumatică;
AIRMATIC; Electronică motor. |
| 474 | Încălzire lunetă spate |
| 475 | Sistem audio |
| 476 | Controler spate caroserie |
| 477 | Controler spate caroserie |
| 478 | Sistem audio |
| 479 | |
| 480 | Radio;
Sistem de navigație. |
| 481 | |
| 482 | |
| 483 | |
| 484 |
