Mercedes Classe A w169 (2004-2012) – cutia de siguranțe
Mercedes Classe A w169 (2004-2012) – schema cutiei de siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Mercedes Classe A w169 (2004-2012) este siguranța 53 în cutia de siguranțe

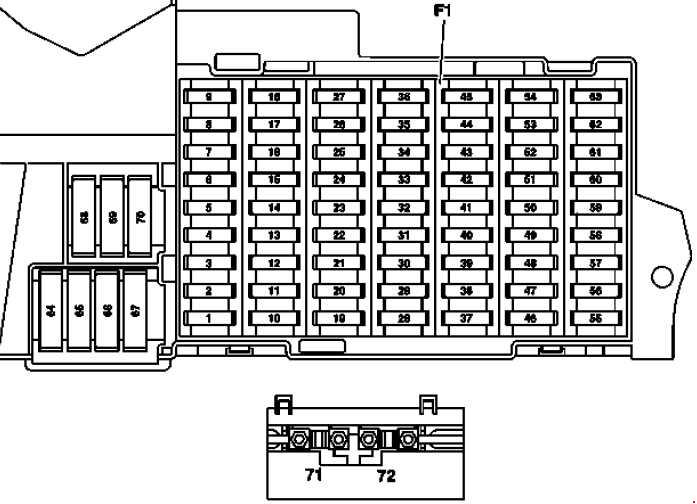

Cutia de siguranțe în spațiul pentru picioarele pasagerului
Cutia de siguranțe se află în spațiul pentru picioarele pasagerului în fața scaunului.
| Nr | Descriere | Amperaj [A] |
| 1 | Comutator lumină de stop | 10 |
| Valabil pentru cod (U62) Pachet lumini și vizibilitate: Comutator lumină de stop. |
5 | |
| 2 | Geam spate încălzit | 25 |
| 3 | Unitate de control bord EIS [EZS] | 7.5 |
| 4 | Controler EIS [EZS]; Controler încuietoare electrică volan. | 15 |
| 5 | Valabil fără cod (580) Climatizare automată și fără cod (581) Climatizare automată confort: unitate de control și gestionare HEAT; Valabil pentru cod (580) Climatizare automată: unitate de control și gestionare AAC [KLA]; Valabil pentru cod (581) climatizare automată confort: Unitate de control și gestionare confort AAC [KLA]. |
7.5 |
| 6 | Claxon stânga; Claxon dreapta. | 15 |
| 7 | Releu pompă combustibil | 25 |
| Valabil pentru model 169.090: unitate de control convertor DC/DC | 5 | |
| 8 | Unitate de control panou control suspendat | 25 |
| 9 | Unitate de control ESP și BAS | 40 |
| 10 | Conector cablaj regulator ventilator/cabluri interne | 40 |
| 11 | Valabil pentru motor 266: circuit 87 releu, motor | 30 |
| Valabil pentru motor 640: releu circuit 87, motor | 40 | |
| 12 | Modul coloana volan; Volan multifuncțional. | 5 |
| 13 | Controler ușă față stânga | 25 |
| 14 | Controler ușă față dreapta | 25 |
| 15 | Unitate de control ESP și BAS | 25 |
| 16 | Conector bus date; Unitate de control PTS. | 10 |
| 17 | Comutator rotativ lumină | 5 |
| 18 | Se referă la cutie 711, 716: Comutator lampă rezervă; Se referă la model 169.090: Controler compresor aer condiționat BKGN; Unitate de control monitorizare energie; Unitate de control pompă gol 1; Unitate de control pompă gol 2. |
7.5 |
| 19 | Senzor viteză micromecanic AY | 5 |
| 20 | Unitate de control sisteme de menținere | 7.5 |
| 21 | Releu demaror | 30 |
| 22 | Bord | 7.5 |
| 23 | Încălzire duză ștergător | 7.5 |
| Valabil pentru motor 640 din 1.9.08: Senzor condensare filtru combustibil cu element încălzitor. | 20 | |
| 24 | Unitate de control asistență electrică direcție (ES) | 7.5 |
| 25 | Comutator lumină de stop; ESP și unitate de control BAS. | 7.5 |
| 26 | Se referă la cutie 722: Unitate de control electronică modul cutie. | 7.5 |
| 27 | Valabil pentru cutie 722: unitate de control CVT (cutie automată fără sfârșit). | 10 |
| 28 | Comutator rotativ lumină | 5 |
| 29 | Unitate de control SAM | 30 |
| 30 | Circuit 87F releu | 25 |
| 31 | Controler central poartă (vehicule până la 30.11.05); Comutator rotativ lumini; Comutator automat lumini; Senzor lumină de zi; Senzor ploaie și lumină. | 5 |
| 32 | Valabil pentru motor 266: Unitate de control ME-SFI [ME]; Valabil pentru model 169.090: Unitate de control monitorizare energie. |
7.5 |
| 33 | Radio; Unitate radio-navigațională; Unitate de gestionare, afișare și control COMAND (Japonia). | 15 |
| 34 | Controler ușă spate stânga | 25 |
| 35 | Controler ușă spate dreapta | 25 |
| 36 | Punct de separare telefon mobil; Unitate de control remorcă. | 7.5 |
| Unitate de control remorcă; Unitate de control PTS. | 10 | |
| 37 | Unitate de control sisteme de siguranță Senzor recunoaștere ocupare scaun față partea pasagerului; Scaun față partea pasagerului ocupat și senzor recunoaștere scaun copii | 7.5 |
| 38 | Brichetă față cu iluminare scrumieră | 25 |
| 39 | Motor ștergător | 25 |
| 40 | Unitate de control panou control suspendat | 7.5 |
| Motor trapă | 25 | |
| 41 | Motor ștergător hayon | 15 |
| 42 | Iluminare compartiment torpedou cu comutator; Iluminare oglindă cosmetică stânga și dreapta; Comutator iluminare compartiment picioare (pachet școală șofer); Comutator monitorizare funcționare pedală (pachet școală șofer); Punct de separare tensiune alimentare VICS + ETC (Japonia). | 7.5 |
| 43 | Valabil pentru motor 266: manșonul conectorului și clema 87M1. | 15 |
| Valabil pentru motor 640: manșonul conectorului clema 87M1e. | 7.5 | |
| Valabil pentru model 169.090: Unitate de control a pompei de gol 1, | 20 | |
| 44 | Valabil pentru motor 266: manșonul conectorului clema 87M2e, | 15 |
| Valabil pentru motor 640: manșonul conectorului clema 87M2e. | 20 | |
| 45 | Valabil pentru motor 640: unitate de control CDI; Valabil pentru model 169.090: unitate de control a pompei de gol 2. |
25 |
| 46 | Unitate de control telefonică, (Japonia); Compensator E-net; Interfață portabilă universală CTeL (UPCI [UHI]) unitate de control. | 7.5 |
| Difuzor modul bass (Japonia) | 25 | |
| Amplificator pentru instalația audio | 40 | |
| Valabil pentru model 169.090: Unitate de control a încărcării. | 5 | |
| 47 | Centrală telefonică, (Japonia); Interfață portabilă universală CTEL (UPCI [UHI]); Unitate de control Punct de separare telefon mobil; Sistem de control vocal (VCS [SBS]); Unitate de control; Se referă la modelul 169.090: Încărcător 1. |
7.5 |
| 48 | ATA [EDW] / protecție împotriva remorcării / unitate de control a protecției interne; Semnal de alarmă cu baterie suplimentară; Valabil pentru model 169.090: încărcător 2. |
7.5 |
| 49 | Panou de control al panoului superior; Pernă încălzitoare a scaunului față stânga; Pernă încălzitoare a spătarului față stânga; Element încălzitor scaun față dreapta; Încălzitor spătar față dreapta. | 25 |
| 50 | Schimbător de cartele CD; Unitate de control a interfeței multimedia; Tuner televiziune digitală; Unitate de control a transmisiei audio digitale; Punct de separare a tensiunii de alimentare VICS + ETC (Japonia). | 7.5 |
| Se referă la vehicule guvernamentale: Bară luminoasă pe acoperiș; Manșonul conectorului circuit 30. | 30 | |
| 51 | Valabil pentru model 169.090: Ventilator răcire; Pompă lichid răcire temperatură joasă. | 10 |
| 52 | Punct de separare a tensiunii VICS + ETC (Japonia) (vehicule până la 31.5.06); Valabil pentru model 169.090: Unitate de control electrică a transmisiei. |
5 |
| Rezervă (vehicule din 1.6.06) | 7.5 | |
| Unitate de control a sistemului de apel de urgență (SUA) (vehicule până la 31.5.06) | 7.5 | |
| 53 | Brichetă spate cu iluminare a scrumierii Priză internă. | 30 |
| 54 | Amplificator pentru instalația audio; Difuzor modul bass. | 25 |
| Valabil pentru model 169.090: Unitate de control electrică a transmisiei. | 5 | |
| 55 | Far față stânga (bi-xenon); Far față dreapta (bi-xenon). | 7.5 |
| Modul lumină față stânga (Hi-Xenon) | 10 | |
| 56 | Rezervă | 10 |
| Modul lumină față dreapta (Hi-Xenon) | 10 | |
| 57 | Priză remorcă (13 poli) (vehicule din 1.6.05) | 15 |
| Unitate de control poartă audio (Japonia) (vehicule până la 31.5.05) | 25 | |
| Unitate de control SDAR; Unitate de control a sistemului de apel de urgență (SUA). | 7.5 | |
| 58 | Unitate de control remorcă; Valabil pentru model 169.090: Unitate de control poartă vehicul. |
25 |
| 59 | Unitate de control remorcă (vehicule până la 31.5.05) Priză remorcă (13 poli) (vehicule din 1.6.05). | 20 |
| Valabil pentru model 169.090: Unitate de control a sistemului de gestionare a bateriei 1. | 5 | |
| 60 | Bloc siguranțe conector scaun partea șoferului | 20 |
| 61 | Bloc siguranțe conector scaun față partea pasagerului | 20 |
| 62 | Circuit 15 releu (2) (SA: xenon, telefon mobil) | 25 |
| 63 | Rezervă (vehicule până la 31.5.05) | – |
| Unitate de control poartă audio (Japonia) (vehicule din 1.6.05); Se referă vehicule guvernamentale: Bară luminoasă pe acoperiș. |
25 | |
| Unitate de control a sistemului de apel de urgență (SUA) (vehicule din 1.6.05); Unitate de control SDAR. | 7.5 | |
| Valabil pentru model 169.090: Unitate de control a sistemului de gestionare a bateriei 2. | 5 | |
| 64 | Valabil pentru motor 266: Releu pompa aer. | 40 |
| Valabil pentru motor 640: Cablat motor / conector compartiment motor; Etaj ieșire timp aprindere. | 80 | |
| 65 | Unitate de control asistență electrică direcție (ES) | 80 |
| 66 | Unitate de control SAM | 60 |
| 67 | Circuit 15R releu (2) (SE) | 50 |
| 68 | Valabil pentru motor 266.920 și motor 266.940 cu cutie 722: AAC cu control integrat al motorului ventilator suplimentar. | 50 |
| Valabil pentru motoare 640.940, 640.941, 266.960, 266.980 și pentru motoare 266.920, 266.940 cu (Cârlig remorcă): AAC cu control integrat al motorului ventilator suplimentar. | 60 | |
| 69 | Circuit 15R releu (1) | 50 |
| 70 | Circuit 15 releu (1) | 60 |
| 71 | Valabil pentru motor 640: Amplificator încălzire PTC. | 150 |
| 72 | Circuit 30 manșon conector Unitate de control multifuncțională vehicul (SVMCU [MSS]) (Taxi). | 60 |
| Nr | Descriere | Amperaj [A] |
| 80 | Rezervat pentru vehicule speciale | 30 |
| 81 | Rezervat pentru vehicule speciale | 30 |
| 82 | Rezervat pentru vehicule speciale | 30 |
| 83 | Rezervat pentru vehicule speciale | 30 |

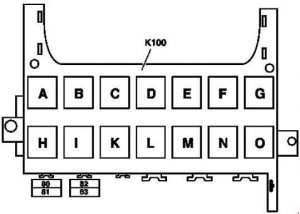

| Releu | ||
| A | Circuit 15R releu (2) (SA) | |
| B | Circuit 15R releu (1) | |
| C | Releu claxon fanfară | |
| D | Releu încălzire lunetă spate | |
| E | Releu ștergător stadiu 1/2 | |
| F | Releu aprindere/oprire ștergător | |
| G | Circuit 15 releu (1) | |
| H | Releu de rezervă | |
| I | Releu pompă aer | |
| K | Releu pompă combustibil | |
| L | Circuit motor 87 releu | |
| M | Releu demaror | |
| N | Circuit 87F releu | |
| O | Circuit 15 releu (2) (SA: xenon, telefon mobil) | |
