Mercedes-Benz GLK (2008-2015) – cutia de siguranțe
Mercedes-Benz GLK (2008-2015) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Mercedes GLK (2008-2015) este siguranța 71 în bloc siguranțe în portbagaj.
Poziție

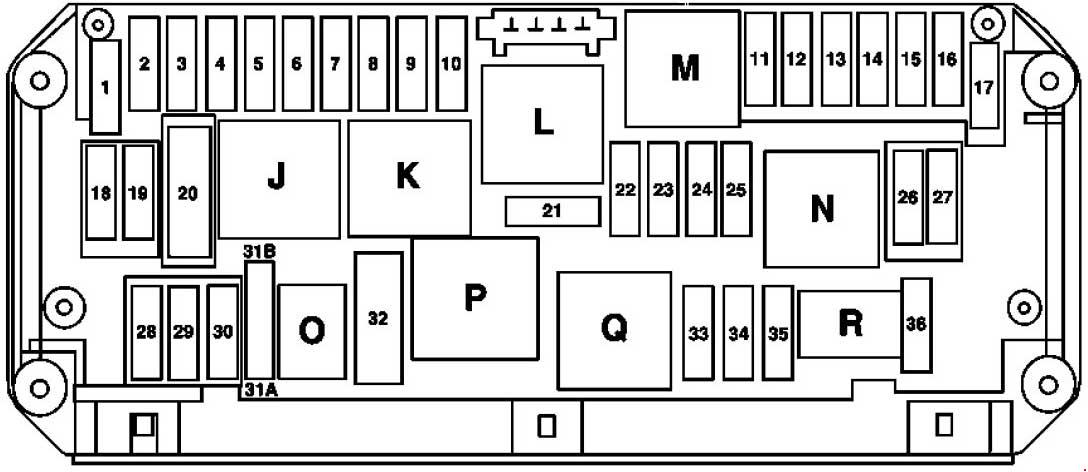

Bloc siguranțe și relee în partea stângă a compartimentului motor (1-36)
| Nr |
Descriere |
Amperaj [A] |
| 1 | Unitate de control electronică a programului de stabilitate (N30 / 4) | 25 |
| 2 | Controler ușă față stânga (N69 / 1) | 30 |
| 3 | Unitate de control ușă față dreapta (N69 / 2) | 30 |
| 4 | Valabil pentru motoarele 271.272 până la 31.8.08:
Controler pompă combustibil (N118); Valabil pentru motoarele 156 până la 31.8.08: Controler pompă combustibil stânga (N118/3); Controler pompă combustibil dreapta (N118/4). |
7.5 |
| Valabil pentru motor diesel din 1.9.08:
Senzor de condensare filtru combustibil cu element încălzitor (B76 / 1). |
20 | |
| 5 | Set de semnalizatoare (A1) Valabil din 1.6.10:
Comutator lumini exterioare (S1). |
7.5 |
| 6 | Valabil pentru motor diesel:
Unitate de control ME-SFI [ME] (N3/10); Valabil pentru motor pe benzină: Unitate de control CDI (N3 / 9). |
10 |
| 7 | Protejat de releu terminal 50;
Demaror (N10 / 1kM): Demaror (M1). |
20 |
| 8 | Unitate de control suplimentară sistem de menținere (N2 / 10) | 7.5 |
| 9 | Priză compartiment motor (X58 / 31) | 15 |
| 10 | Motor ștergător (M6 / 1) | 30 |
| 11 | Valabil pentru codul (523)
Radio It / IB Audio 20 sau cod (510) Audio 20 echipat. Schimbător casete sau cod (525) Radio MB Audio 50 APS sau cod (511) Audio 50 APS cu. Schimbător casete DVD sau cod (527) COMAND APS cu cititor DVD simplu (cu navigație) sau cod (512) COMAND APS echipat; Schimbător casete DVD sau din 1.6.09 cu cod (528) COMAND cu. Schimbător casete DVD Display Audio / COMAND (A40 / 8) Panou control Audio / COMAND (A40 / 9). |
7.5 |
| 12 | Unitate de control automată și de climatizare (N22 / 7)
Valabil pentru codul (220) PARKTRONIC sau cod (483) Pachet sau cod ADVANCED AGILITY (540) Jaluzea parasolar sau cod (873) Încălzire scaun față stânga și dreapta sau cod (B03 ) Funcție ECO start / stop sau cod (430) Pachet Offroad: Panou control superior (N72 / 1). |
7.5 |
| 13 | Unitate de control modul coloana volan (N80) | 7.5 |
| 14 | Unitate de control electronică a stabilității Proqram (N30 / 4) | 7.5 |
| 15 | Unitate de control suplimentară sistem de menținere (N2 / 10) | 7.5 |
| 16 | Valabil pentru codul (386) Telefon mobil:
Conector electric telefon mobil (X39 / 37); Valabil pentru transmisie 722: Unitate de control electronică modul cutie de viteze (N15 / 5); Valabil pentru codul (B03) Funcție ECO start / stop Conectat prin releu de rezervă (N10 / 1kQ): Pompă electrică ulei cutie de viteze (M42). |
5 |
| 17 | Valabil pentru codul (413) Trapă panoramică din sticlă cu trapă glisantă superioară:
Modul control trapă panoramică glisantă (A98); Valabil pentru modelul 204.0 / 2 cu cod (414) Trapă electrică din sticlă înclinabilă și glisantă: Panou control superior (N70). |
30 |
| 18 | Valabil până la 30.11.09:
Comutator lumini exterioare (S1). |
7.5 |
| 19 | Unitate de control electrică a încuietorii volanului (N26 / 5);
Unitate de control electronică a încuietorii de aprindere (N73). |
20 |
| 20 | Unitate de control electronică a programului de stabilitate (N30 / 4) | 40 |
| 21 | Comutator lumină de stop (S9 / 1);
Comutator lumină în compartimentul torpedoului (S17 / 9); Valabil pentru codul (U18) Recunoaștere automată a scaunului pentru copii (ACSR): Recunoașterea ocupării scaunului față partea pasagerului și ACSR (B48); Valabil fără cod (494) Versiunea SUA și fără cod (U18) Recunoaștere automată a scaunului pentru copii (ACSR [AKSE]): Recunoașterea ocupării scaunului față partea pasagerului (B41 / 1). |
7.5 |
| 22 | Motor ventilator compartiment motor cu ardere internă și climatizare cu control integrat (M4 / 7) ;
Valabil pentru motor 271: Valabil pentru motor 272 cu cod (494) Versiunea SUA: Cuplaj conector terminal 87M2e (Z7 / 36) Valabil pentru motor 272 fără cod (494) Versiunea SUA: Supapă de control suflare (Y58 / 1) Valabil pentru motor 642: Unitate de control CDI (N3 / 9) Element încălzire tub de evacuare (R39 / 1) Valabil pentru motor 646: Unitate de control CDI (N3 / 9) Cuplaj conector terminal 87 (Z7 / 5) |
15 |
| 23 | Valabil pentru motor diesel:
Unitate de control SAM spate cu siguranță și modul releu (N10 / 2) Unitate de control CDI (N3 / 9) Cuplaj conector terminal 87 (Z7 / 5) Valabil pentru motor 271: Circuit 87 M1e cuplaj conector (Z7 / 35) Valabil pentru motor 272: Circuit 87 cuplaj conector M1i (Z7 / 38) |
20 |
| 24 | Valabil pentru motor 272:Circuit 87 cuplaj conector M1e (Z7 / 35) Valabil pentru motor diesel: Cuplaj conector terminal 87 (Z7 / 5) Valabil pentru motor 646: Unitate de control CDI (N3 / 9) |
15 |
| 25 | Valabil pentru motoarele 271, 272:
Unitate de control ME-SFI [ME] (N3 / 10) Valabil pentru motor diesel: Senzor de oxigen înainte de catalizator (G3 / 2) |
15 |
| 26 | Valabil pentru codul (510) Audio 20 cu schimbător casete sau cu cod (523) Radio MB Audio 20:
Radio (A2) Valabil pentru codul (525) Radio MB Audio 50 APS sau cod (511) Audio 50 APS în dotare. Schimbător casete DVD: Radio cu sistem autopilot (A2 / 56) Valabil pentru codul (527) COMAND APS cu cititor DVD simplu (cu navigație) sau cod (512) COMAND APS în dotare. Schimbător casete DVD sau din 1.6.09 cu cod (528) COMAND cu. Schimbător casete DVD Controler COMAND (A40 / 3) |
20 |
| 27 | Unitate de control electrică a încuietorii volanului (N26 / 5)
Unitate de control electronică a încuietorii de aprindere (N73) Valabil pentru motor diesel: Unitate de control CDI (N3 / 9) Valabil pentru motor pe benzină: Unitate de control ME-SFI [ME] (N3 / 10 ) |
7.5 |
| 28 | Set indicatori (A1) | 7.5 |
| 29 | Valabil pentru codul (614) Far bi-xenon sau cod (618) Far bi-xenon sau cod (615)
Far bi-xenon sau cod (616) Grup far bi-xenon cu iluminare asimetrică integrată sau cod (621) Sistem iluminare inteligentă (conducere pe stânga) sau cod (622) Sistem iluminare inteligentă (conducere pe dreapta): Grup far față dreapta (E2) Valabil fără cod (614) Far bi-xenon și fără cod (618) Far bi-xenon fără cod (615) Grup far bi-xenon și fără cod (616) Far bi-xenon cu iluminare asimetrică integrată și fără cod (621) Sistem iluminare inteligentă (conducere pe stânga) și fără cod (622) Sistem iluminare inteligentă (conducere pe dreapta): Grup far față dreapta (E2) |
10 |
| 30 | Valabil pentru codul (614) Far bi-xenon sau cod (618)
Far bi-xenon sau cod (615) Far bi-xenon sau cod (616) Grup far bi-xenon cu iluminare asimetrică integrată sau cod (621) Sistem iluminare inteligentă (conducere pe stânga) sau cod (622) Sistem iluminare inteligentă (conducere pe dreapta): Grup far față stânga (E1) Valabil fără cod (614) Grup far bi-xenon și fără cod (618) Far bi-xenon fără cod (615) Grup far bi-xenon și fără cod (616) Far bi-xenon cu iluminare asimetrică integrată și fără cod (621) Sistem iluminare inteligentă (conducere pe stânga) și fără cod (622) Sistem iluminare inteligentă (conducere pe dreapta): Grup far față stânga (E1) Valabil pentru motor 642: Conector electric cablaj interior și cablaj motor (X26) |
10 |
| 31 A | Conectat prin releu claxon (N10 / 1 kO):
Claxon stânga (H2) Claxon dreapta (H2 / 1) |
15 |
| 31B | Conectat prin releu claxon (N10 / 1 kO):
Claxon stânga (H2) Claxon dreapta (H2 / 1) |
15 |
| 32 | Valabil pentru motor 272:
Conectat prin releu injecție secundară aer (N10 / 1 kP): Pompă aer electrică (M33) |
40 |
| 32 | Valabil pentru motor 272:
Conectat prin releu injecție secundară aer (N10 / 1 kP): Pompă aer electrică (M33) |
40 |
| 33 | Valabil pentru transmisia 722.6:
Unitate de control electronică a transmisiei (N15 / 3) Valabil pentru transmisia 722.9: Unitate de control transmisie complet integrată (Y3 / 8) |
10 |
| 34 | Valabil pentru motor 271. 272 din 1.9.08:
Controler pompă combustibil (N118) Valabil pentru motor 156 din 1.9.08: Controler pompă combustibil stânga (N118 / 3) Controler pompă combustibil dreapta (N118 / 4) |
7.5 |
| 35 | Rezervă | – |
| 36 | Rezervă |

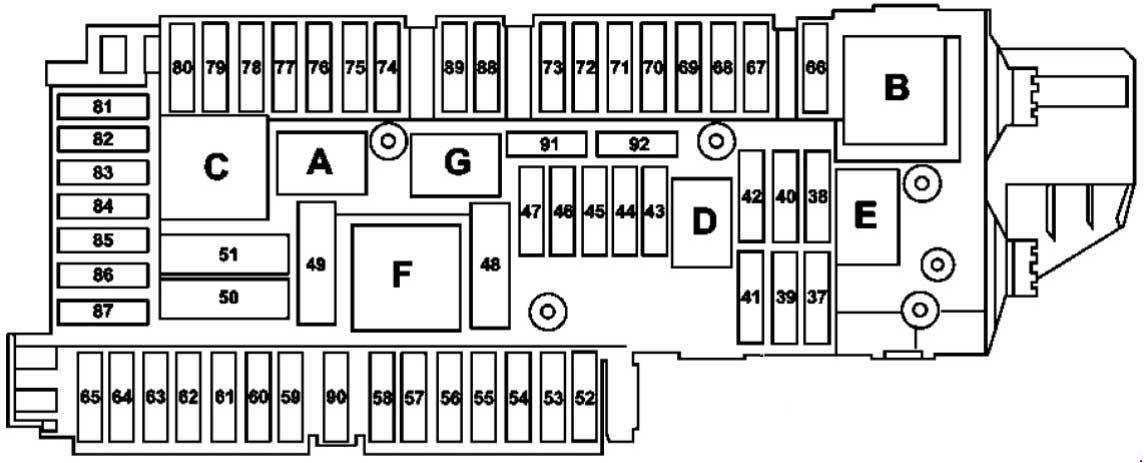

Cutia de siguranțe și relee în portbagaj
| Nr |
Descriere |
Amperaj [A] |
| 37 | Scaun partea șoferului Electromagnetul tetieră NECK-PRO (Y24 / 12)
Electrovalvă tetieră scaun față partea pasagerului NECK-PRO (Y24 / 13) |
5 |
| 38 | Valabil pentru modelul 204.2 / 9:
Conectat prin releu ștergător portbagaj (N10 / 2kE): Motor ștergător hayon (M6 / 4) |
15 |
| 39 | Valabil cu excepția vehiculelor din Regatul Unit până la 31.5.09:
Controler ușă spate stânga (N69 / 3) |
30 |
| 40 | Gol | – |
| 41 | Valabil până la 31.3.10:
Controler ușă spate dreapta (N69 / 4) Valabil din 1.4.10 Controler ușă față dreapta (N69 / 2) |
30 |
| 42 | Valabil pentru motor pe benzină sau motor 642 din 1.12.09 sau motor 651 din 1.6.09:
Unitate de control a pompei combustibil (N118) Valabil pentru motor 646 sau motor 642 până la 30.11.09 sau motor 651 până la 31.5.09: Conectat prin pompa combustibil (N10 / 2kD): Pompă combustibil (М3) |
20 |
| 43 | Valabil din 1.6.09 cu cod (581) Climatizare automată comfort:
Motor ventilator spate (M2 / 1) |
7.5 |
| 44 | Valabil pentru modelul 204.0 / 9 cu cod (494) Versiune USA sau cu cod (460) Versiune canadiană și fără cod (275)
Pachet memorie (scaun partea șoferului, coloana volan, oglinzi): Grup comutatoare, reglaj scaun față dreapta (S23) Valabil fără cod (494) Versiune USA și fără cod (460) Versiune canadiană și fără cod (275) Pachet memorie (scaun partea șoferului, coloana volan, oglinzi): Comutator scaun față pasager cu reglaj parțial electric (S23 / 1) |
30 |
| 45 | Valabil pentru modelul 204.0 / 9 cu cod (494) versiune USA sau cu cod (460) versiune canadiană și fără cod (275) Pachet memorie (scaun partea șoferului, coloana volan, oglinzi): • Grup comutatoare pentru reglaj scaun față stânga (S22) Important fără cod (494) Versiune USA și fără cod (460) Versiune canadiană și fără cod (275) Pachet memorie (scaun partea șoferului, coloana volan, oglinzi): • Comutator reglaj parțial electric scaun partea șoferului (S22 / 1) |
30 |
| 46 | Amplificator antenă pentru antena FM lunetă spate (A2 / 19) Valabil până la 31.5.10 cu cod (551) Sistem alarmă antifurt (ATA [EDW]) și din 1.6.10 cu cod (551) Sistem alarmă antifurt (ATA [EDW]) și fără cod (494) Versiune USA: • Sirenă alarmă (H3 / 1) • Siguranță internă și unitate control siguranță anti-remorcă (N26 / 6) Valabil pentru modelul 204.2: • Amplificator antenă lunetă spate 1 (A2 / 71) Valabil pentru modelul 204.2 cu cod (498) Versiune japoneză: • Amplificator antenă lunetă spate antenă FM (A2 / 19) • Amplificator antenă TV 1 și bandă DAB III (A94 / 1) Valabil pentru modelul 204.2 cu cod (537) Radio digital : • Amplificator antenă DAB bandă III (A95 / 2) Valabil pentru cod (498) Versiune japoneză și cod (889) Keyless-Go: • Amplificator antenă TV 2 și KEYLESS-GO (A94 / 2) (cu model 204.0 / 9) • Amplificator antenă KEYLESS-GO (A94 / 4) (cu model 204.2) Valabil pentru cod (889) Keyless Go: • Amplificator antenă pentru antena FM lunetă spate (A2 / 19) |
7.5 |
| 47 | Gol | – |
| 48 | Gol | – |
| 49 | Conectat prin releu încălzire lunetă spate (N10 / 2kC): • Încălzire lunetă spate (R1) |
40 |
| 50 | Valabil pentru cod (299) PRE-SAFE: • Rulou față reversibil tip urgență dreapta (A76 / 1) |
50 |
| 51 | Valabil pentru cod (299) PRE-SAFE: • Rulou față stânga reversibil tensiune urgență (A76) |
50 |
| 52 | Gol | – |
| 53 | Valabil până la 31.5.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) Valabil din 1.6.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) |
15 |
| 54 | Valabil până la 31.5.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) Valabil din 1.6.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) Valabil pentru modelul 204.075 / 077/275/277: • Grup comutatoare suport lombar scaun partea șoferului și suport lateral (S109 / 4) • Grup comutatoare suport lombar scaun pasager și suporturi laterale (S109 / 5) • Bloc valve AMG scaun față pasager ( Y109 / 3) • Scaun partea șoferului bloc valve AMG (Y109 / 2) |
7.5 |
| 55 | Gol | – |
| 56 | Valabil până la 31.5.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) Valabil din 1.6.09 cu cod (550) Cârlig remorcă: • Priză remorcă (X58) |
15 |
| 57 | Valabil până la 31.5.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) Valabil din 1.6.09 cu cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) |
20 |
| 58 | Valabil pentru cod (550) Cârlig remorcă: • Unitate control recunoaștere remorcă (N28 / 1) |
20 |
| 59 | Valabil pentru cod (220) Parktronic: • Unitate control sistem parcare (N62) |
7.5 |
| 60 | Valabil pentru cod (409) Scaune față multi-contur stânga / dreapta: • Pompă pneumatică multi-contur scaun (M40) |
7.5 |
| 61 | Valabil pentru modelul 204 2/9 cu hayon EASY-PACK cu cod (890): • Unitate control hayon (N121 / 1) |
40 |
| 62 | Valabil din 1.06.09 cu cod (275) Pachet memorie (scaun partea șoferului, coloana volan, oglinzi): • Unitate control scaun partea șoferului (N32 / 1) |
30 |
| 63 | Valabil din 1.06.09 cu cod (242) Scaun față pasager reglabile electric cu memorie: • Controler scaun față pasager (N32 / 2) |
30 |
| 64 | Valabil pentru modelul 204.0 / 9 cu cod (U80) Priză de alimentare 115 V în compartiment motor: • Unitate de control a convertorului DC / AC (N24 / 3) |
25 |
| 65 | Valabil din 1.06.09 cu modelul 204.0 / 2 cu cod (483) Pachet ADVANCED AGILITY: • Unitate de control a sistemului de amortizare adaptivă (N51 / 5) |
15 |
| 66 | Rezervă | – |
| 67 | Valabil pentru sistemul audio cu cod (810): • Unitate de control a amplificatorului sistemului audio (N40 / 3) |
30 |
| 68 | Rezervă | – |
| 69 | Valabil pentru modelul 204.9 cu cod (810) Sistem audio: • Amplificatorul difuzoarelor spate (N40 / 9) |
20 |
| 70 | Valabil pentru modelul 204.0 / 9 cu cod (470) Sistem de monitorizare a presiunii pneurilor (standard): Firma Schrader sau cod (475) Monitorizare presiune pneuri (Premium) Firma Schrader: • Unitate de control a monitorizării presiunii pneurilor (N88) |
5 |
| 71 | Valabil pentru codul (301) set brichetă / set pentru fumători: • Brichetă față cu iluminare a scrumierii (R3) Valabil fără cod (301) Pachet scrumieră / pachet pentru fumători: • Priză de alimentare față a vehiculului (X58 / 17) |
15 |
| 72 | Valabil pentru modelul 204.2: • Cutia de conexiune a compartimentului motor (X58 / 4) Valabil pentru modelul 204.0 / 9 cu cod (U80) Priză de alimentare 115 V în compartiment motor: • Priză 115 V (X58 / 34) |
15 |
| 73 | Valabil din 1.6.09 • Conector diagnostic (X1114) Valabil pentru încălzitorul staționar cu cod (228): • Receptor al încălzitorului staționar cu control de la distanță (A6 / 1) |
7.5 |
| 74 | Valabil pentru codul (889) Keyless Go: • Unitate de control KEYLESS-GO (N69 / 5) |
15 |
| 75 | Valabil pentru codul (228) încălzitor staționar: • Încălzitor staționar (A6) |
20 |
| 76 | La priza de alimentare internă a vehiculului (X58 / 1) | 15 |
| 77 | Valabil pentru modelul 204.0 / 9 cu cod (494) Versiune SUA: • Unitate de control a sistemului de detectare a masei (WSS) (N110) |
7.5 |
| 78 | Rezervă | – |
| 79 | Rezervă | – |
| 80 | Rezervă | – |
| 81 | Valabil pentru codul (518) Interfață multimedia: • Unitate de control a interfeței multimedia (N125 / 1) |
5 |
| 82 | Valabil pentru codul (228) Încălzitor staționar sau codul (386) Telefon mobil: • Compensator al sistemului de telefonie mobilă UMTS (A28 / 13) Valabil până la 31.5.09 cu codul (498) Versiune japoneză: • Unitate de control a tunerului TV (N143) Important din 1.6.09 cu codul (498) Versiune japoneză: • Tuner de televiziune digitală (A90 / 3) |
57.5
7.5 |
| 83 | Valabil pentru codul (498) Versiune japoneză: • Unitate de control electronică a taxei de drum (A50 / 3) Valabil pentru modelul 204.0 / 9 cu cod (359) Sistem de apel de urgență TELE AID: • Unitate de control a sistemului de apeluri de urgență (N123 / 4) Valabil pentru modelul 204.9 din 1.12.10 cu cod (218) Cameră de marșarier: • Cameră de marșarier (B84 / 3) |
7.5 |
| 84 | Valabil până la 31.5.09 și din 1.6.10 cu modelul 204.0 / 9 cu cod (536) Radio satelitar SIRIUS: • Unitate de control a radio satelit digital audio (SOAR) (N87 / 5) Valabil din 1.6.09 și până la 31.5.10 cu modelul 204.0 / 9 cu cod (536) Radio satelitar SIRIUS: • Unitate de control SDAR / tuner înaltă definiție (N87 / 8) Referitor la codul (537) Radio digital • Unitate de control a transmisiei audio digitale (N87 / 3) Important pentru codul (218) Cameră de marșarier fără cod (498) Versiune japoneză: • Modul de alimentare a camerei de marșarier (N66 / 10) Valabil pentru codul (218) Cameră de marșarier și codul (498) Versiune japoneză: • Unitate de control a camerei de marșarier (N66 / 2) |
7.5 |
| 85 | Valabil până la 31.5.09 cu codul (498) Versiune japoneză: • Unitate de control a tunerului TV (N143) Valabil din 1.6.09 cu codul (498) Versiune japoneză: • Tuner de televiziune digitală (A90 / 3) |
7.5 |
| 86 | Valabil pentru modelul 204.9 cu cod (864) Sistem de divertisment spate: • Player DVD (A40 / 4) |
7.5 |
| 87 | Valabil pentru modelul 204.0 / 9 cu cod (359) Sistem de apel de urgență TELE AID: • Unitate de control a sistemului de apel de urgență (N123 / 4) |
7.5 |
| 88 | Valabil din 1.6.09 • Rezervă |
– |
| 89 | Valabil din 1.6.09 cu cod (550) Cârlig pentru remorcă: • Unitate de control a recunoașterii remorcii (N28 / 1) Valabil din 1.6.09 cu motor 156: • Releu al motorului ventilatorului radiatorului ulei (K25) |
20 |
| 90 | Valabil din 1.6.09 • Rezervă |
– |
| 91 | Valabil pentru modelul 204.0 / 9 cu cod (U80) Priză de alimentare 115 V în compartiment motor: • Unitate de control a convertorului DC / AC (N24 / 3) |
25 |
| 92 | Valabil din 1.6.09 • Rezervă |
– |
