Mercedes Sprinter (W901, W902, W903, W904, W905) – schema cutiei de siguranțe

Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Siguranță brichetă (față) – Cutia de siguranțe în compartiment motor. – Siguranță F8/20A

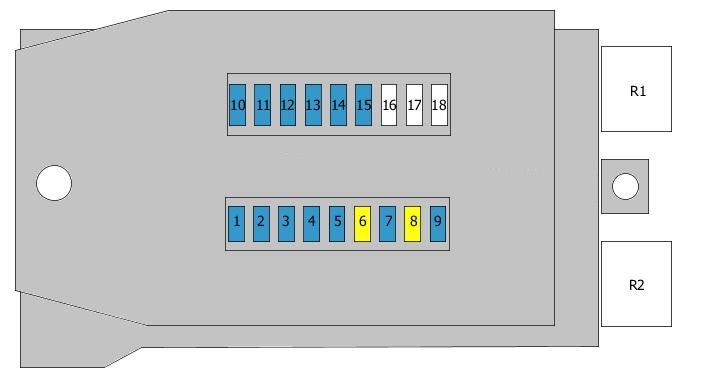

Schema cutiei de siguranțe (1995-2000)

Mercedes Sprinter 906 siguranțe – descriere

Nr	Amperaggi [A]	Descriere
Nr	Amperaggi [A]	Descriere
1	15A	Lucciola față dreapta; Lucciola spate dreapta.
2	15A	Fascio principal drept
3	15A	Lucciola față stânga; Lucciola față.
4	15A	Lucidi de marșarier; Lucidi de urgență.
5	15A	Lucidi de frânare; Duza încălzită a ștergătorului parbriz.
6	20A	Ștergător parbriz
7	15A	Claxon; Parbriz spate încălzit; Imobilizator.
8	20A	Iluminare interioară; Conector diagnostic; Brichetă.
9	15A	Lucidi de urgență

Nr	Amperaj [A]	Descriere
10	15A	Iluminare instrumente
11	15A	Lumina față stânga; Lumina spate stânga.
12	15A	Fascicul faruri de întâlnire dreapta
13	15A	Lumina faruri de întâlnire stânga; Lumini spate proiectoare de ceață.
14	15A	Lumini față proiectoare de ceață; Lumini spate proiectoare de ceață.
15	15A	Airbag radio
16	Siguranță/releu de rezervă
17	Siguranță/releu de rezervă
18	Siguranță/releu de rezervă
R1		Releu ștergător parbriz
R2		Releu semnalizatoare

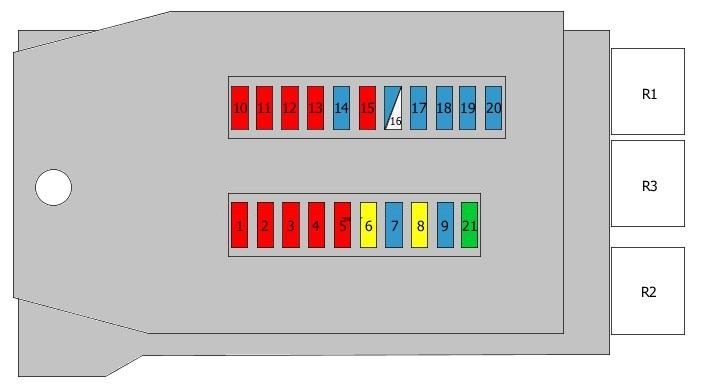

Schema cutiei de siguranțe (2000-2006).

Nr	Amperaggi [A]	Descriere
Nr	Amperaggi [A]	Descriere
1	10 A	Lumină spate dreapta; Lumină laterală dreapta.
2	10 A	Fascicul principal drept
3	10 A	Lumină față stânga; Lumină față.
4	10 A	Lumini de mers înapoi
5	10 A	Lumini de frână
6	20A	Motor ștergător
7	15A	Claxon; Parbriz spate încălzit.
8	20A	Iluminare interioară; Radio; Brichetă.
9	15A	Lumini de urgență; Lumini de staționare.
10	10 A	Iluminare instrumente; Iluminare plăcuță înmatriculare.
11	10 A	Lumină spate stânga; Lumină laterală stânga.

Nr	Amperaggi [A]	Descriere
12	10 A	Fascicul faruri de întâlnire dreapta
13	10 A	Far de întâlnire stânga; Lumini spate anti-ceață.
14	15A	Lumini anti-ceață
15	10 A	Radio
16	15A	Gestionare motor
17	15A	Gestionare motor
18	15A	Aprindere
19	15A	Releu pompă combustibil; Releu pompă combustibil adițional.
20	15A	Încălzire și climatizare
21	30A	Ventilator față
R1		Releu ștergător parbriz
R2		Releu semnalizatoare
R3		Releu gestionare motor

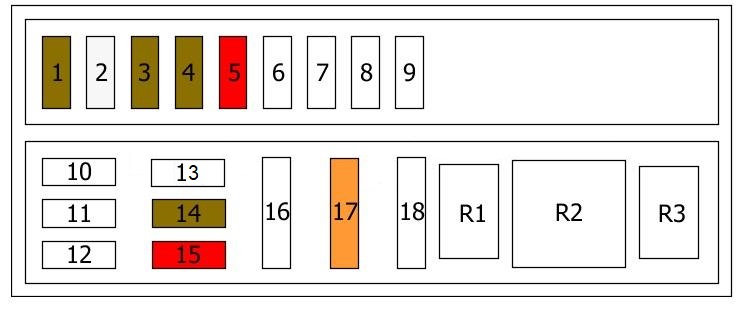

Schema cutiei de siguranțe (tip 1)

Atribuirea și descrierea siguranțelor și releelor sunt tipărite pe capacul cutiei de siguranțe.
