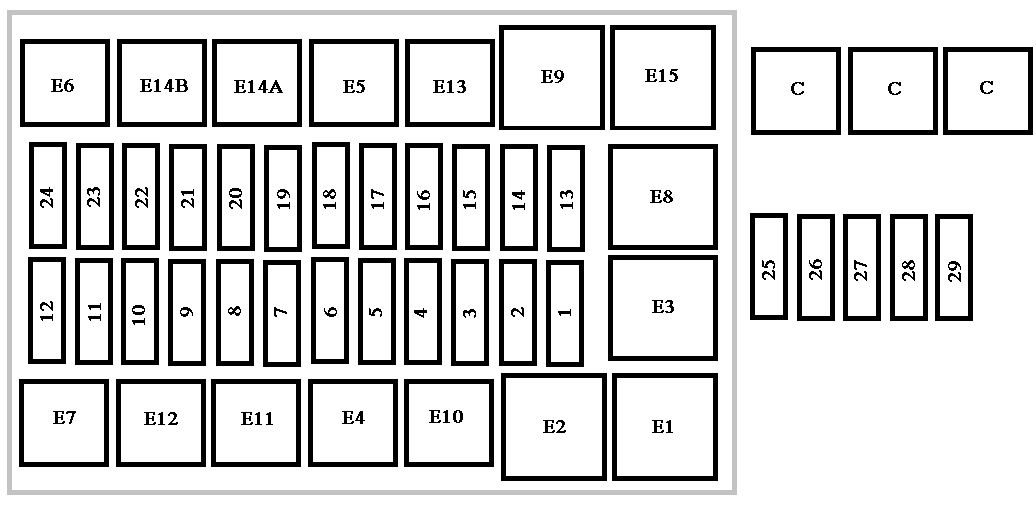

Schema cutiei de siguranțe și relee – Iveco Turbo Daily II Se referă la vehiculele produse în anii:
1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Se află pe partea stângă a șoferului. Accesul se obține deschizând ușa.
Număr Amperaj [A] Descriere
1
5
Far față de poziție stânga – Iluminare plăcuță față stânga – Far spate de poziție dreapta – Far de contur față și spate dreapta – Bord.
2
5
Far față de poziție dreapta – Iluminare plăcuță față dreapta – Far spate de poziție stânga – Far de contur față stânga și spate dreapta.
3
7,5
Faruri de întâlnire stângi
4
7,5
Far de întâlnire drept
5
7,5
Faruri de drum stângi
6
7,5
Far de drum drept
7
3
Indicatoare de viteză electronice sau tahograf
8
5
Frână – instrument – avertizare defecțiune
9
10
Proiectoare de ceață
10
3
Proiectoare de ceață spate.
11
5
Iluminare interioară (autobuz)
12
7,5
Gol
13
10
Faruri de urgență
14
5
Semnalizatoare în tractorul rutier
15
3
Oprire motor
16
7,5
Faruri marșarier (lumină de stop)
17
10
Claxon
18
7,5
Iluminare interioară – Brichetă
19
15
Filtru ulei încălzit.
20
10
Ștergător parbriz – pompă spălător parbriz
21
15
Încălzitor electric – Ventilator electromagnetic.
22
7,5
Iluminare buton – lumină intermitentă
23
25
Geam electric – Ventilator electromagnetic
24
10
Buton control urgență (Bus)
25
20
Climatizare
26
20
Climatizare
27
25
Climatizare
28
25
Încălzitor electric
29
40
Modul control termostat
Releu Descriere
E1
Faruri de întâlnire (contactele întrerupătorului)
E2
Faruri de drum (fără contact)
E3
Deconectarea utilizatorilor în faza inițială (fără contact)
E 4
Proiectoare de ceață (contactele întrerupătorului)
E5
Filtru ulei încălzit
E6
Unitate control de urgență
E7
Faruri de zi + proiectoare de ceață
E8
Claxon (fără contact)
E9
Ștergător parbriz intermitent
E10
Lumină intermitentă (fără contact)
E11
LED pentru unitate de urgență (cu faruri de zi)
E12
Neutilizat
E13
Defecțiune sistem frâne (contact întrerupător)
E14A
Unitate control de urgență (cu faruri de zi)
E14B
Unitate control de urgență (cu faruri de zi)
E15
Semnalizatoare – urgență cu sarcină unică
C
Climatizare
Non·= normal deschis
Număr Amperaj [A] Descriere
1
30
Grup electrohidraulic (Power Pack)
2
20
Unitate control electronic (de la bateria pozitivă)
3
20
Unitate control electronic (încuietoare și protecție cheie)
Releu Descriere
a
Carcasă diodă protecție circuit
b
Buton indicator optic ON
C
Far marșarier
D
Buzzere (indicator acustic)
