Citroen C4 Cactus (2014-2021) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Citroën C4 Cactus 2014‑2021, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Citroen C4 Cactus – schema siguranței
Anul producției: 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Citroën C4 Cactus este siguranța F16 în bloc siguranțe sub bord (partea dreaptă).
Siguranțe în bord
Două blocuri siguranțe sunt amplasate în bordul inferior, în compartimentul pentru obiecte.
Bloc siguranțe pe partea stângă
| Număr | Amperaj [A] | Descriere |
| F01 | 10 | Pedala frânei (întrerupător 2);
Stop & Start. |
| F02 | 5 | Reglaj înălțime fascicul faruri;
Încălzitor auxiliar (Diesel); Senzor parcare; Priză diagnosticare; Oglinzi laterale (reglaj electric). |
| F03 | 10 | Pompă combustibil;
Servodirecție electrică; Pedala ambreiajului (întrerupător). |
| F04 | 5 | Senzor ploaie și lumină |
| F06 | 10 | Pedala frânei (întrerupător 1);
Priză diagnosticare. |
| F08 | 5 | Partea superioară a coloanei volanului cu comenzile montate pe volan |
| F10 | 10 | Conexiune alertă / cerere ajutor |
| F12 | 5 | Stop & Start;
Sistem antiblocare roți (ABS); ESC. |
| F13 | 5 | Senzor parcare;
Cameră marșarier. |
| F14 | 15 | Cutie electronică;
Panou comenzi (sub tableta cu touchscreen); Climatizare; Tabletă cu touchscreen. |
| F16 | 15 | Priză 12 V. |
| F18 | 20 | Radio |
| F19 | 15 | Avertizare centură de siguranță neînchisă |
| F20 | 5 | Sistem airbag |
| F21 | 5 | Bord |
| F22 | 30 | Încuietori |
| F23 | 5 | Lumină de cortizie;
Lumină pentru citirea hărții. |
| F26 | 15 | Claxon |
| F27 | 15 | Spălător parbriz față și spate |
| F28 | 5 | Aprindere |
| F30 | 15 | Ștergător parbriz spate |
Bloc siguranțe pe partea dreaptă
| Număr | Amperaj [A] | Descriere |
| F30 | 10 | Oglinzi încălzite |
| F31 | 25 | Geam spate încălzit |
| F34 | 30 | Geamuri față electrice |
| F36 | 30 | Scaune față încălzite |
| F38 | 20 | Unitate interfață remorcă |
| F40 | 25 | Unitate interfață remorcă |
Bloc siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| F1 | 40 | Climatizare |
| F2 | 30/40 | Stop & Start |
| F3 | 30 | Bloc siguranțe habitacolo |
| F4 | 70 | Bloc siguranțe habitacolo |
| F5 | 70 | Interfață sistem integrată (BSI) |
| F6 | 60 | Grup ventilator răcire |
| F7 | 80 | Interfață sistem integrată (BSI) |
| F8 | 15 | Gestionare motor, pompă combustibil |
| F9 | 15 | Gestionare motor |
| F10 | 15 | Gestionare motor |
| F11 | 20 | Gestionare motor |
| F12 | 5 | Grup ventilator răcire |
| F13 | 5 | Interfață sistem integrată (BSI) |
| F14 | 5 | Unitate încărcare baterie (motor fără funcție Stop & Start) |
| F15 | 5 | Stop & Start |
| F17 | 5 | Interfață sistem integrată (BSI) |
| F18 | 10 | Lumină faruri de drum dreapta |
| F19 | 10 | Lumină faruri de drum stânga |
| F20 | 30 | Gestionare motor |
| F21 | 30 | Demaror |
| F22 | 40 | Cutie electronică |
| F23 | 40 | Sistem antiblocare roți (ABS), ESC |
| F24 | 20 | Sistem antiblocare roți (ABS), ESC |
| F25 | 30 | Bloc siguranțe habitaclu |
| F26 | 15 | Cutie electronică |
| F27 | 25 | Interfață sistem integrată (BSI) |
| F28 | 30 | Sistem control emisii (AdBlue) |
| F29 | 40 | Ștergător/Ștergătoare parbriz |
| F30 | 80 | Modul control încălzitor |
| F31 | 100 | Încălzitor auxiliar (Diesel) |
| F32 | 80 | Servodirecție electrică |
Citroen C4 Cactus – schema cutia de siguranțe
Anul producției: 2018, 2019, 2020, 2021.
Siguranță Brichetă (priză de alimentare) în Citroën C4 Cactus este siguranța F16 în bloc siguranțe sub bord (partea dreaptă).

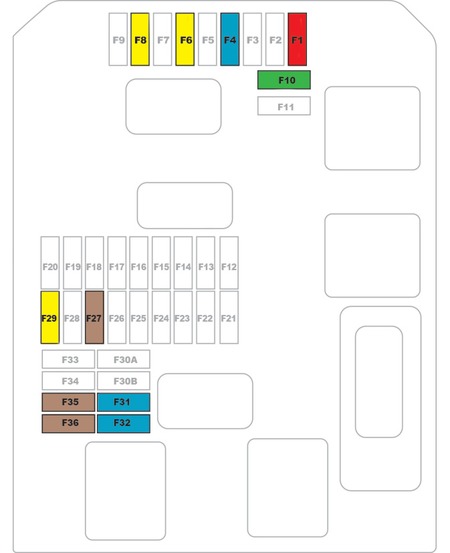

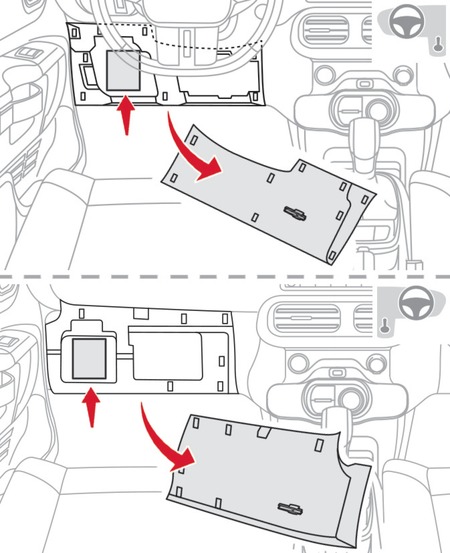

Bloc siguranțe stânga
| Număr | Amperaj [A] | Descriere |
| F1 | 10 | Oglinzi retrovizoare exterioare (reglaj electric). |
| F4 | 15 | Claxon. |
| F6 | 20 | Spălător lunetă față și spate. |
| F8 | 20 | Ștergător spate. |
| F10 | 30 | Încuietori. |
| F27 | 5 | Alarmă (pregătire). |
| F29 | 20 | Ecran tactil. |
| F31 | 15 | Radio. |
| F32 | 15 | Priză 12 V. |
| F35 | 5 | Reglaj înălțime fascicul faruri, control tracțiune. |
| F36 | 5 | Lumină de citit, lampă plafon. |

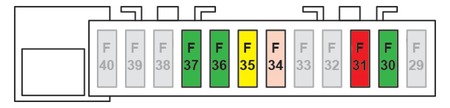

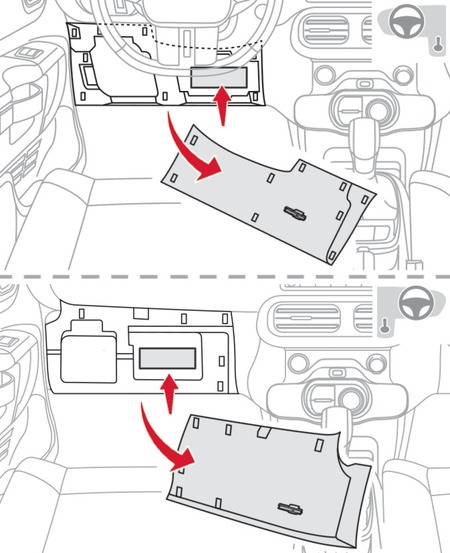

Bloc siguranțe dreapta
| Număr | Amperaj [A] | Descriere |
| F30 | 30 | Geam spate încălzit. |
| F31 | 10 | Oglinzi retrovizoare încălzite. |
| F34 | 25 | Modul cârlig remorcă. |
| F35 | 20 | Modul cârlig remorcă. |
| F36 | 30 | Geamuri electrice impulsive în ușile față. |
| F37 | 30 | Scaune față încălzite. |

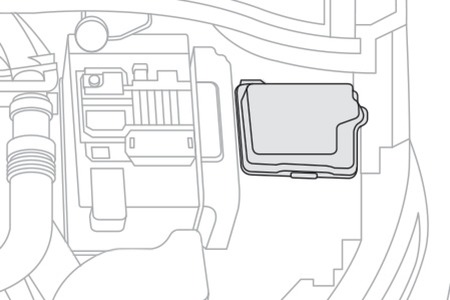

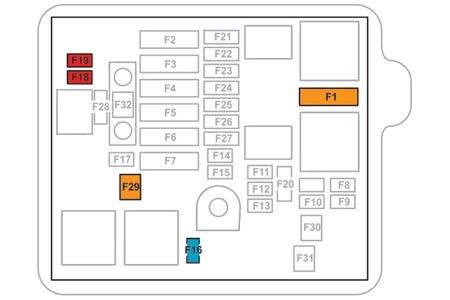

Siguranțe în compartiment motor
| Număr | Amperaj [A] | Descriere |
| F1 | 40 | Climatizare. |
| F16 | 15 | Faruri anteriore proiectoare de ceață. |
| F18 | 10 | Far de întâlnire drept. |
| F19 | 10 | Far de întâlnire stâng. |
| F29 | 40 | Ștergător parbriz. |
