Volvo C40 Recharge (2022) – cutia de siguranțe

Cuprins

Schema cutiei de siguranțe și releelor – Volvo C40 Recharge

Se referă la vehiculele produse în anii:

2022.

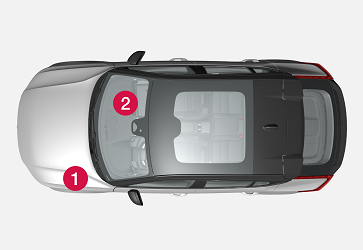

1	Sub compartiment motor
2	Sub cutia de siguranțe

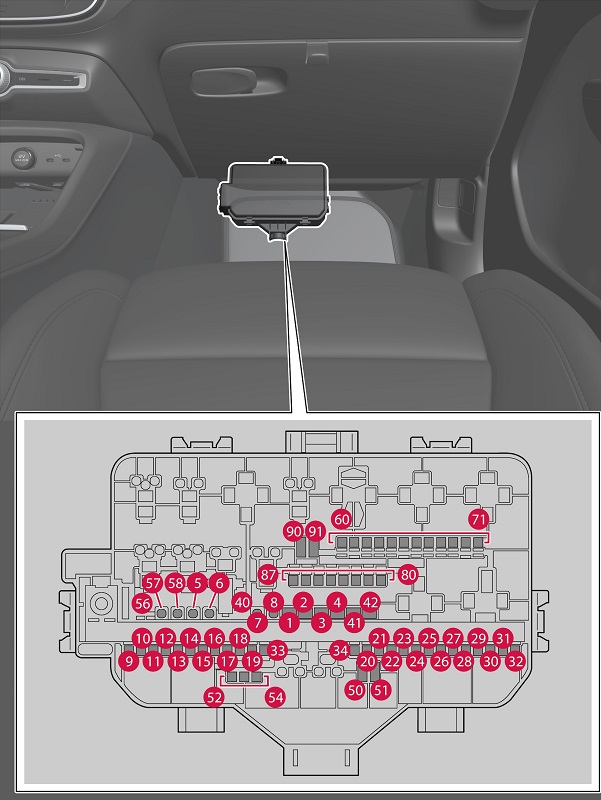

Siguranțe sub compartimentul torpedoului Modulul electric se află în spatele covorașului/panoului podelei.

În cutia de siguranțe de sub compartimentul motor există și spațiu pentru siguranțe de rezervă.

Număr	Descriere	Amperi [A]	Tip
Număr	Descriere	Amperi [A]	Tip
1	Dispozitiv audio (amplificator)	40	MCase (cu crestături)
2	Modul electric A	40	MCase (cu crestături)
3	Modul electric B	40	MCase (cu crestături)
4	Ventilator, climatizare, față	40	MCase (cu crestături)
5	Ușă electrică portbagaj	25	MCase
6	Scaun reglabil electric, stânga	20	MCase
7	Scaun reglabil electric, dreapta	20	MCase
8	–	–	MCase
9	Modul ușă, spate dreapta	20	Micro
10	Modul ușă, spate stânga	20	Micro
11	Modul ușă, față stânga	20	Micro
12	Iluminare spate	15	Micro
13	Modul ușă, față dreapta	20	Micro
14	Încălzire scaune, spate	15	Micro
15	Modul de siguranță (ASDM) Invertor, motoare electrice spate	5	Micro
16	Modul de calcul	5	Micro
17	Senzor de iradiere	5	Micro
18	Blocare volan	7,5	Micro
19	Modul control, climatizare	7,5	Micro
20	Senzori de mișcare în interiorul vehiculului	5	Micro
21	Afișaj șofer	5	Micro
22	Tastatură, consolă centrală	5	Micro
23	Modul electronic volan	5	Micro
24	Modul electronic cutie Frână de parcare	5	Micro
25	Afișaj central	5	Micro
26	Modul control conectivitate internet vehicul Modul control sistem Connect	5	Micro
27	Modul antenă (TCAM)	5	Micro
28	Bobine relee	5	Micro
29	Deschidere capac portbagaj/portieră cu mișcare picior	5	Micro
30	Modul control, sistem Infotainment	15	Micro
31	Port diagnostic	10	Micro
32	Blocare anti-alcool	5	Micro
33	Coborâre tetieră, partea stângă spate	15	Micro

Număr	Descriere	Amperi [A]	Tip
34	Coborârea tetierelor, partea dreaptă spate	15	Micro
40	Încălzirea lunetei spate	30	MCase
41	Tensionator centură de siguranță, partea stângă	40	MCase (cu crestături)
42	Tensionator centură de siguranță, partea dreaptă	40	MCase (cu crestături)
50	–	–	Micro
51	–	–	Micro
52	Pompă lichid răcire	7,5	Micro
53	Modul electronic al direcției, volan încălzit	15	Micro
54	–	–	Micro
55	Spălător faruri	25	MCase
56	Spălător parbriz față și spate	25	MCase
57	–	–	MCase
58	–	–	MCase
60	–	–	Micro
61	–	–	Micro
62	–	–	Micro
63	Tensionatori centuri de siguranță	5	Micro
64	Blind Spot Information (BLIS)	5	Micro
65	–	–	Micro
66	–	–	Micro
67	Modul control radar, față	5	Micro
68	–	–	Micro
69	–	–	Micro
70	Pregătire pentru siguranță, suspensie specială	5	Micro
71	Modul coliziune (SRS)	5	Micro
80	Perie lunetă spate	15	Micro
81	Indicator în consola plafonului (SRS) Activare modul cutie electronică Cameră parcare 360°	5	Micro
82	Consolă plafon, trapă panoramică	20	Micro
83	Comutator iluminare interior Întunecare, oglindă retrovizoare interioară Senzori ploaie și lumină Panouri control, uși spate și compartiment portbagaj Transponder pentru plata drumurilor	7,5	Micro
84	Placă încărcare wireless	5	Micro
85	Cameră față	5	Micro
86	Blocare anti-alcool	5	Micro
87	Port USB	5	Micro
90	–	–	Micro
91	–	–	Micro

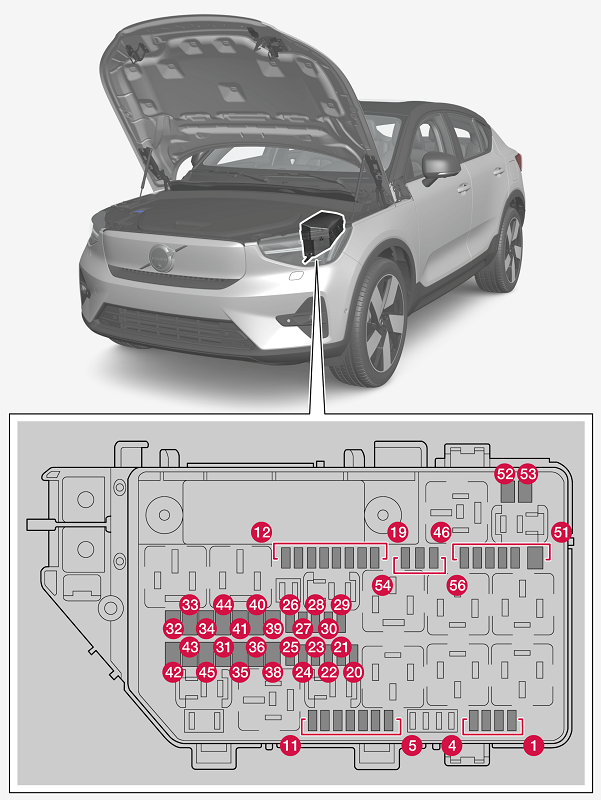

Pentru a accesa siguranțele situate sub capota față este necesar să slăbiți unele panouri din jurul compartimentului motor.

În interiorul capacului există cleme speciale care facilitează înlocuirea siguranțelor arse.

Număr	Descriere	Amperi [A]	Tip
Număr	Descriere	Amperi [A]	Tip
1	Două porturi USB, consolă între scaune, spate	7,5	Micro
2	Presă 12 V, față	15	Micro
3	–	–	Micro
4	Presă electrică 12 V în compartiment portbagaj	15	Micro
5	Modul control motor (ECM)	10	Micro
6	Grup supape ventilator răcire motor	15	Micro
7	Supapă răcire baterie	5	Micro
8	Modul control, perdea spoiler Modul control, perdea radiator	10	Micro
9	–	–	Micro
10	–	–	Micro
11	–	–	Micro
12	Far, dreapta	20	Micro
13	Far, stânga	20	Micro
14	Modul coliziune (SRS)	5	Micro
15	Senzor pedala accelerației	5	Micro
16	Funcții alimentate când sistemul electric al mașinii este pornit: Modul control motor, componente transmisie, servodirecție electrică, modul central electronic, modul control sistem frânare	5	Micro
17	Modul sonor exterior	5	Micro
18	Blocare anti-alcool	5	Micro
19	Iluminare spate	10	Micro
20	Bobine interne ale releelor	5	Micro
21	–	–	Micro
22	Senzor pedala frână	5	Micro
23	Modul calcul	5	Micro
24	Modul control, baterie înaltă tensiune	5	Micro
25	–	–	Micro
26	Modul control motor (ECM)	5	Micro
27	Modul încărcare	15	Micro

Număr	Descriere	Amperi [A]	Tip
29	Invertor motor electric față	5	Micro
29	Semnal sonor (claxon)	20	Micro
30	Sirena de alertă	5	Micro
31	Ștergător parbriz față	30	MCase
32	–	–	MCase (cu crestături)
33	–	–	MCase (cu crestături)
34	–	–	MCase (cu crestături)
35	Modul control sistem frâne	30	MCase
36	–	–	MCase
38	Faruri	30	MCase
39	–	–	MCase
40	–	–	MCase
41	Modul control cârlig remorcă	25	MCase
42	Modul control cârlig remorcă	40	MCase (cu crestături)
43	–	–	MCase (cu crestături)
44	–	–	MCase
45	–	–	MCase (cu crestături)
46	Schimbător de căldură exterior	5	Micro
47	Modul control, compresor sistem climatizare Modul control, încălzitor înaltă tensiune Modul control, supapă de expansiune electrică Modul monitorizare	5	Micro
48	Modul control, baterie înaltă tensiune Invertor, motor electric față și spate	15	Micro
49	Pompă lichid răcire, baterie înaltă tensiune	20	Micro
50	Pompă lichid răcire, sistem propulsie electrică	20	Micro
51	–	–	MCase
52	Încălzire parbriz, partea dreaptă	40	MCase (cu crestături)
53	Încălzire parbriz, partea stângă	40	MCase (cu crestături)
54	–	–	Micro
55	Far, stânga	20	Micro
56	Far, dreapta	20	Micro
