Schema cutiei de siguranțe și relee – Lexus ES 300 (XV10)

Se referă la vehiculele produse în anii:

 1991, 1992, 1993, 1994, 1995, 1996.



Habitaclu

1. Unitate senzor sistem airbag central
2. ECU bloc transmisie
3. Releu control ștergătoare parbriz
4. Releu integrativ
5. Cutia de siguranțe
6. Cutia de siguranțe (panou stânga)
7. Rezistor
8. J/B №3
9. Unitate control climatizare
10. Modul control motor (motor și unitate ECU transmisie electronică) A/T
    sau
    modul control motor (ECU motor) M/T
11. Cutia de siguranțe (în spatele compartimentului portbagaj)
12. Releu faruri de zi (principal)
13. PPS ECU
14. ABS ECU
15. ECU antifurt și încuietori uși
16. ECU pilot automat
17. Cutia de siguranțe (panou dreapta)
18. ECU ventilator răcire

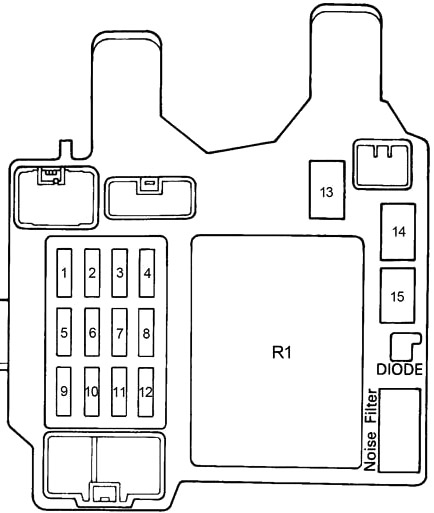

Cutia de siguranțe a bordului

Cutia de siguranțe se află în spatele capacului din stânga coloanei volanului.

Spate

Număr	Amperaj [A]	Descriere
1	15	Sistem cruise control, sistem asistență la direcție, sistem blocare cutie, sistem antiblocare. Sistem airbag SRS, încuietoare electrică uși și sistem antifurt, antenă alimentare, telefon, sistem electronic ventilator răcire
2	10	1991-1994: Indicatoare și contoare lumini de avertizare și sonerii (exceptând lumini de avertizare pentru evacuare și uși deschise), lumini marșarier, sistem cutie automată controlată electronic, sistem dezgheț parbriz spate și oglindă retrovizoare
	15	1994-1996: Indicatoare și contoare, indicatoare reminder service și sonerii de avertizare (exceptând lumini de avertizare pentru evacuare și uși deschise), lumini marșarier, cutie automată controlată electronic, sistem dezgheț parbriz spate și oglindă retrovizoare
3	25	1991-1994: Lumini de stop, dispozitiv anulare cruise control, sistem blocare cutie, sistem antiblocare
	20	1995-1996: Lumini de stop, dispozitiv anulare cruise control, sistem blocare cutie, sistem antiblocare frâne
4	15	Încălzire scaune
5	20	Ștergător/Ștergătoare parbriz și spălător parbriz, spălător faruri
6	7,5	Activează luminile de semnalizare
7	7,5	Sistem injecție multiplă/sequențială, sistem electronic ventilator răcire, sistem airbag SRS
8	15	Radio, casetofon, CD player, antenă electrică, oglinzi retrovizoare electrice, brichetă, sistem antifurt, sistem blocare cutie, sistem airbag SRS, ceas
9	10	Dezgheț oglindă retrovizoare exterioară

10	15	Lumini spate, lumini de parcare
11	7,5	Sistem airbag SRS, sistem antiblocare roți (ABS), sistem lumini de zi
12	–	–
13	40	Aprindere
14	30	Trapă electrică, geamuri electrice
15	40	Dezghețare lunetă spate și oglindă retrovizoare exterioară
Releu
R1	Releu integrativ

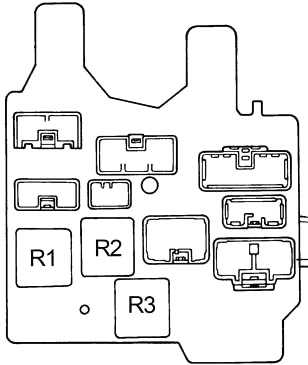

Releu spate
R1	Releu principal de alimentare
R2	Lumini spate
R3	Dezghețare

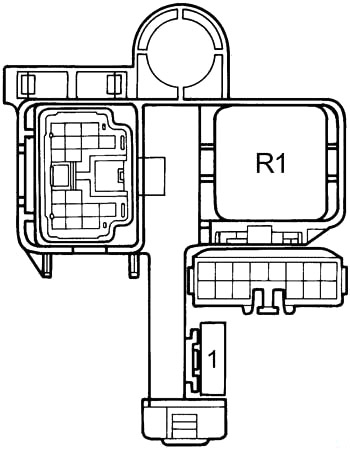

Cutia de siguranțe a panoului stâng

Număr	Amperi [A]	Descriere
1	15	1991-1994: Proiectoare de ceață
	10	1994-1996: Sistem de pornire, sistem de injecție multiplă/sequențială
Releu
R1	Proiectoare de ceață sau semnalizator

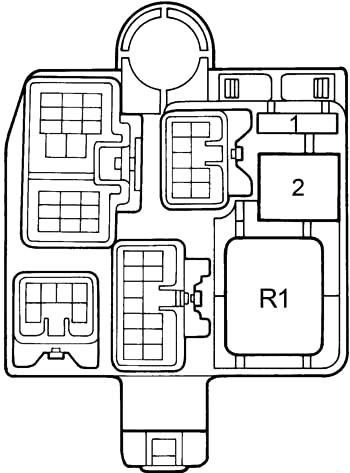

Cutia de siguranțe a panoului drept

Număr	Amperi [A]	Descriere
1	–	–
2	40	Sistem de control ambiental
Releu
R1	Încălzitor

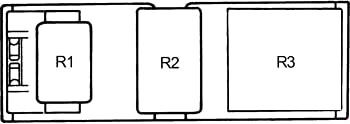

Releu în spatele compartimentului torpedou

Număr	Releu
R1	Lumină de stop spate sau Demaror
R2	Releu de deschidere a circuitului
R3	Activează semnalizatorul

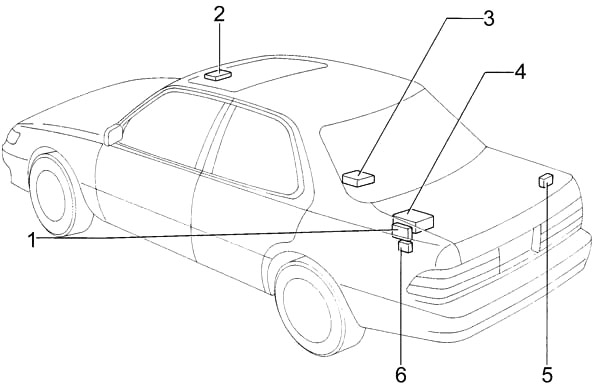

1. ECU-ul încuietorii ușilor fără fir
2. Releu control trapă
3. Amplificator stereo pe componente
4. Schimbător automat de casete
5. Releu control antenă automată
6. Senzor defect lumină

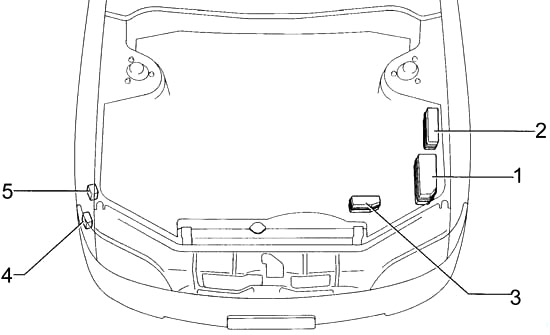

Compartiment motor

1. Cutia de siguranțe
2. Cutie de siguranțe suplimentară
3. Cutie de siguranțe suplimentară (cu DRL)
4. Releu ABS
5. Releu spălător faruri

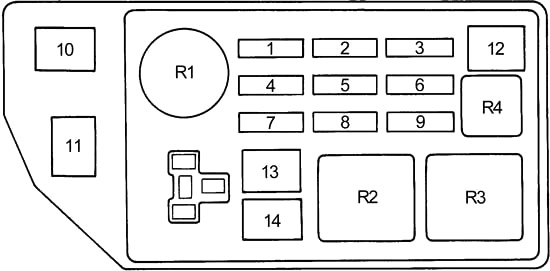

Cutia de siguranțe în compartimentul motor

Schema 1991-1994

Număr	Amperaj [A]	Descriere
1	10	Sistem aprindere, sistem injecție electronică
2	7,5	Sistem încărcare
3	15	Sistem injecție electronică
4	15	Far dreapta
	15	Far dreapta (far Faruri de întâlnire)
5	20	Radio, casetofon, CD player, antenă alimentare, iluminare interioară, iluminare personală, iluminare plafon în uși, iluminare întrerupător aprindere, iluminare portbagaj, sistem electronic Trapă, iluminare bord, Încuietori uși și sistem antifurt, blocare prin sistem control de la distanță fără fir
6	15	Lumini de avarie, Claxon
7	15	Far stânga
	15	Far stânga (far Faruri de întâlnire)
8	–	–

9	30	Sistem aprindere, sistem injecție electronică
10	100	Sistem încărcare
11	60	Sistem antiblocare roți (ABS)
12	30	Sistem pornire
13	–	–
14	–	–
Releu
R1	Modul control motor (principal EFI)
R2	–
R3	Far
R4	Claxon

Schema 1994-1996

Număr	Amperaj [A]	Descriere
1	15	Sistem de injecție multiplă/secuențială
2	10	Claxon
3	7,5	Sistem de diagnosticare la bord
4	10	Semnalizatoare de urgență
5	20	Radio, casetofon, cititor CD, antenă de alimentare, iluminare interioară, iluminare personală, iluminare plafon în uși, iluminare întrerupător aprindere, iluminare portbagaj, sistem electronic trapă, iluminare bord, încuietoare uși și sistem antifurt, blocare prin sistem de control de la distanță fără fir
6	15	Far stânga
	15	Far stânga (faruri de întâlnire)
7	15	Far dreapta
	15	Far dreapta (faruri de întâlnire)
8	7,5	Sistem de încărcare
9	30	Sistem de aprindere electronic/distribuitor aprindere, sistem de injecție multiplă/secuențială
10	15	Sistem airbag SRS, Sistem antiblocare roți (ABS), sistem de lumini de zi

11	15	Telefon
12	40	Far, sistem de aprindere
13	30	Ventilatoare răcire electrice
14	30	Ventilatoare răcire electrice
15	100	Sistem de încărcare
16	60	Sistem antiblocare roți (ABS)
Releu
R1	Releu principal EFI
R2	Demaror
R3	Claxon
R4	Far
R5	Ventilator radiator
R6	Releu principal motor



Cutii de siguranțe suplimentare

Număr	Amperaj [A]	Descriere
1	15	Far stânga (Faruri de întâlnire)
2	15	Far dreapta (Faruri de întâlnire)
3	15	1991-1994: Telefon
	15	1994: Proiectoare de ceață
	20	1995-1996: Proiectoare de ceață
4	20	Radio, casetofon, cititor CD, antenă de alimentare
Releu
R1	–
R2	Cuplaj magnetic al climatizării
R3	Releu faruri de zi №2

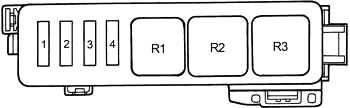

Număr	Amperaj [A]	Descriere
1	7,5	1991-1994: Lumini de zi
	5	1995-1996: Lumini de zi
Releu
R1	Releu faruri de zi 4
R2	Releu faruri de zi 3
