Schema cutiei de siguranțe și relee – Lexus GX 460 (J150)

Se referă la vehiculele noi din anii:

2009, 2010, 2011, 2012, 2013.

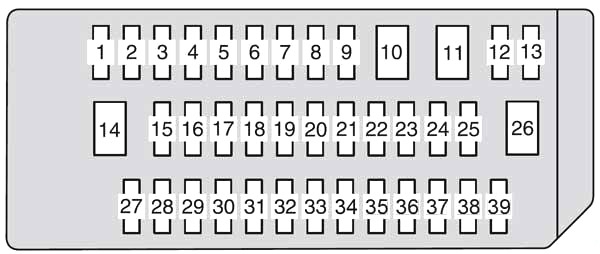

Schema cutiei de siguranțe din habitaclu

Cutia de siguranțe se află sub bord. Îndepărtați capacul pentru a accesa siguranțele.



Număr	Amperaj [A]	Descriere
1	15	La conectorul de alimentare
2	7,5	Motorul oglinzii retrovizoare exterioare, BODY ECU, sistem de climatizare, sistem audio, sistem de navigație, sistem de asistență la parcare, releu de rezervă, DSS#2 ECU, indicator AT, EFI ECU, shift lock ECU, DCM, MAYDAY ECU
3	10	Faruri de avarie, sistem audio, display informativ, DSS#2 ECU, senzor de asistență la parcare
4	10	Remorcă
5	20	Sistem suspensie pneumatică
6	10	KDSS ECU
7	20	Sistem 4WD, blocare diferențial spate
8	30	Scaun față electric (stânga)
9	25	Sistem dublă încuietoare, deschidere geam, BODY ECU
10	–	–
11	30	PSB ECU
12	15	Control înclinabil și telescopic
13	15	Proiectoare de ceață față
14
15	7,5	DLC3
16	7,5	Sistem de climatizare
17	7,5	Sistem de aprindere
18	25	Geam electric spate (stânga)
19	–	–

20	10	Shift lock ECU, VSC ECU, ABS ECU, senzor de direcție, senzor de înclinare, întrerupător secvențial, ECU ștergător automat, releu de rezervă, control înclinare și telescopic, PSB ECU, DSS#1 ECU, senzor radar față, AFS ECU, ECU PRESĂ PNEUMATICI, CONTROLER MON ECU
21	7,5	Far față, far spate, semnalizator lateral, semnalizator al contorului, lumină remorcă, ALT, VSC, întrerupător C/C, releu SROP LP, releu MGC, releu ventilator condensator
22	10	Dezghețător lunetă spate, memorie oglindă retrovizoare exterioară, întrerupător încălzire/ventilație scaune, releu invertor, sistem de climatizare, oglindă EC, ECU caroserie, senzor gaze de eșapament, senzor asistență parcare, sistem navigație, DSS#2 ECU, întrerupător kilometraj, kilometraj accesorii, ECU scaun pliabil, O/H IG, curățător faruri, sistem climatizare spate, dezghețător, display de 4,2 inch, modul D, senzor ploaie, suspensie pneumatică, RR VLV ECU, încălzire volan, LKA, P/ SCAUN IND
23	–	–
24	20	Încălzitor și ventilator scaune
25	30	Scaun față electric (dreapta)
26	30	Geam electric față (partea pasagerului), memorie oglindă retrovizoare exterioară
27	10	Geam electric
28	25	Geam electric față (partea șoferului)
29	25	Geam electric spate (dreapta)
30	–	–
31	25	Trapă
32	30	Ștergător și spălător parbriz
33	20	Ștergător și spălător parbriz, ștergător și spălător lunetă spate
34	–	–
35	10	Frigider
36	10	EFI ECU, C/OPN RLY, VSC ECU, ECU airbag, sistem inteligent de pornire și aprindere, ECU blocare direcție, ECU ușă CAN
37	7,5	Metr
38	7,5	Întrerupător lumini de urgență, întrerupător încălzire scaune, întrerupător 4WD, întrerupător blocare diferențial central, întrerupător blocare diferențial spate, suspensie pneumatică, întrerupător VSC, întrerupător iluminare interior, iluminare compartiment port-objete, martor control poziție cutie, sistem audio, sistem navigație, întrerupător servodirecție, întrerupător asistență parcare, întrerupător reglaj faruri, întrerupător spălător faruri, întrerupător scaun pliabil, întrerupător oglindă retrovizoare, întrerupător ODO/TRIP, P/ SCAUN IND, SHIFT, COOL BOX, display multifuncțional, sistem de climatizare, iluminare suport pahare, iluminare suplimentară compartiment
39	10	Lumini de poziție față, lumini spate, lumini număr, EFI ECU, proiectoare de ceață spate, remorcă, proiectoare de ceață față

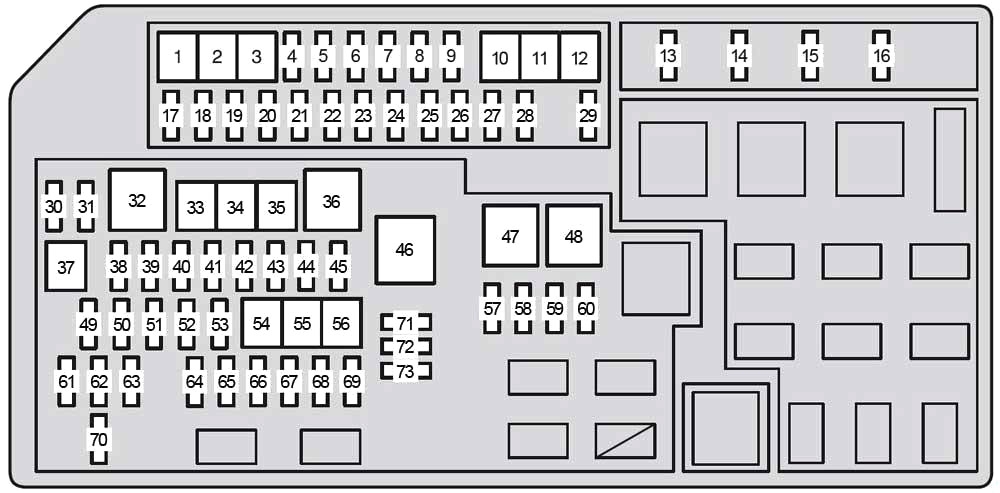

Schema cutiei de siguranțe în compartiment motor

Apăsați protuberanțele și îndepărtați capacul.

Număr	Amperaj [A]	Descriere
1	40	Sistem climatizare spate
2	–	–
3	50	Sistem suspensie pneumatică, AIR SUS №2
4	15	Invertor
5	–	–
6	30	Dezghețare lunetă spate
7	–	–
8	20	Dezghețare ștergător parbriz
9	–	–
10	–	–
11	30	Remorcă
12	–	–
13	20	Injector, aprindere, contor kilometraj
14	10	Claxon
15	25	EFI ECU, releu încălzitor A/F, releu pompă combustibil, EFI №2
16	20	A/F SSR
17	–	–
18	10	Deschidere capac combustibil
19	20	Încălzitor scaune spate
20	30	SCAUN RABATABIL (stânga)
21	30	SCAUN RABATABIL (dreapta)
22	30	Remorcă
23	–	–
24	10	Sistem climatizare
25	10	Încălzire volan
26	20	Ventilator condensator
27	10	Lumini de stop, lumină de stop înaltă, întrerupător lumină de stop, releu lumini de stop, VSC ECU, remorcă, sistem inteligent de acces cu buton de pornire
28	–	–
29	7,5	ECU AIR SUS
30	15	Faruri de drum (dreapta)
31	15	Faruri de drum (stânga)
32	50	Sistem climatizare
33	30	Ștergător și spălător lunetă spate
34	30	Spălător faruri
35	–	–
36	80	INVERTOR AC

37	30	Demaror MTR
38	25	Releu DIM, faruri, sistem lumini de zi
39	7,5	ALT
40	15	Far față, far spate, semnalizator lateral, semnalizator al indicatorului;
41	25	Motor încuietoare ușă, deschizător geam)
42	10	EFI ECU
43	15	ZKP
44	–	–
45	30	Remorcă
46	140	Climatizare, AIR SUS, curățare faruri, remorcă, scaune pliabile, STOP, lunetă spate – dezghețare, MIR HTR, CDS FAN, RR FOG, DEICER, ALT CON, MG-CLT, RR SCAUN HTR, STRG HTR, J/B, RR WIP, RR WSH
47	80	Injector, aprindere, indicator, EFI, încălzitor A/F, claxon
48	–	–
49	15	Sistem audio, sistem navigație, sistem divertisment spate
50	7,5	Sistem pornire
51	10	Sistem navigație
52	7,5	MAYDAY
53	30	Sistem audio
54	50	Sistem antiblocare roți (ABS), VSC
55	30	Sistem antiblocare roți (ABS), VSC
56	50	Pompa aer
57	10	Claxon siguranță, sirenă autonomă, dublă blocare ECU
58	7,5	sistem inteligent de acces cu buton pornire
59	20	Sistem blocare volan
60	30	Remorcă
61	15	Ștergător lunetă spate
62	10	Iluminare internă, iluminare personală, iluminare toaletă, iluminare plafon uși, iluminare picioare, iluminare picioare exterioare, modul plafon
63	10	ECU caroserie, kilometraj, Fieater, senzor direcție, telecomandă wireless, memorie poziție SCAUN, control înclinare și telescopic, afișaj multifuncțional, sistem inteligent de acces cu buton pornire, scaun pliabil, frigider, DSS#2 ECU, întrerupător volan, D- întrerupător modul, modul aerare
64	7,5	DSS#1 ECU
65	15	Faruri de întâlnire (dreapta), sistem de nivelare faruri
66	15	Faruri de întâlnire (stânga), sistem de nivelare faruri
67	10	Bobine de aprindere, injector, aprindere, filtru zgomot
68	10	02 SSR, AFM, ACIS VSV, Al COMB, CHEIE OPRITĂ POMPĂ, EYP VSV, VALVULĂ EGR, CANISTRU VSV, Al VSV RLY, Al POMPĂ HTR RLY
69	7,5	DSS#1 ECU
70	15	Pulverizator lunetă spate
71	–	Siguranță de rezervă
72	–	Siguranță de rezervă
73	–	Siguranță de rezervă
