Lexus ES 300h (2012-2015) – cutia de siguranțe și releu
Schema cutiei de siguranțe și relee – Lexus ES 250, ES 300h și ES 350 (XV60)
Se referă la vehiculele produse în anii:
2012, 2013, 2014, 2015.

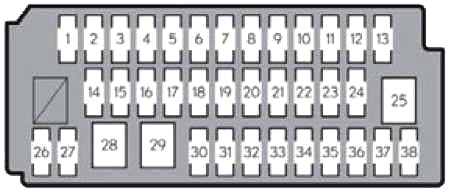

Cutia de siguranțe în habitaclu
Panoul cutiei de siguranțe se află sub partea stângă a bordului. Îndepărtați capacul pentru a accesa siguranțele.
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | ECU corp principal, sistem audio, sistem de blocare cutie, modul control oglinzi exterioare, redresor tensiune, ștergător față, volan încălzit, afișaj multifuncțional, afișaj audio, asistent parcare intuitiv, sistem avertizare presiune pneuri, trapă, căptușeală interioară antireflexie oglindă retrovizoare, senzor ploaie, parasolar spate, sistem închidere uși fără fir, deschidere portbagaj și ECU închidere |
| 2 | 10 | Ventilator electric răcire, dezghețare ștergător față, VSC, Sistem antiblocare roți (ABS), sistem încărcare, senzor direcție, cutie electronică, servodirecție electrică, ECU ușă, coloana volan electrică înclinabilă și telescopică |
| 3 | 5 | Ceas |
| 4 | 15 | Lumini de poziție, lumini laterale de contur, iluminare număr înmatriculare |
| 5 | 20 | Geam electric, control ECU oglindă exterioară |
| 6 | 20 | Alimentare geam |
| 7 | 20 | Geam electric, control ECU oglindă exterioară |
| 8 | 20 | Alimentare geam |
| 9 | 7,5 | Sistem nivelare automată faruri |
| 10 | 10 | Spălător far față |
| 11 | 7,5 | Sistem climatizare, încălzitor PTC, manometre și indicatoare, încălzitoare scaune și ventilatoare |
| 12 | 25 | Ștergător/Ștergătoare parbriz |
| 13 | 7,5 | Sistem injecție combustibil multipunct, sistem injecție secvențială multipunct, cutie electronică, sistem audio, sistem navigație, lumini marșarier |
| 14 | 10 | Deschidere capac rezervor |
| 15 | 10 | Servodirecție electrică |
| 16 | 15 | Turnare sub presiune alimentare |
| 17 | 5 | Sistem audio, Remote Touch, afișaj multifuncțional, afișaj audio, sistem navigație |
| 18 | 10 | încălzitoare scaune și ventilatoare |
| 19 | 10 | încălzitoare pentru scaune și ventilatoare |
| 20 | 7,5 | Sistem de diagnosticare la bord |
| 21 | 10 | Comutator principal al geamului, sistem de climatizare, sistem de acces inteligent cu buton de pornire, sistem de avertizare a presiunii pneurilor, parasolar spate |
| 22 | 10 | Volan încălzit |
| 23 | 25 | Alimentare deschizător portbagaj și lângă ECU |
| 24 | 7,5 | Sistem de gestionare a energiei, sistem de injecție multipunct combustibil, sistem de injecție secvențială multipunct, VSC, Sistem antiblocare roți (ABS), cutie electronică, sistem de asistență șofer, blocare conector motor, lumini spate, lumină de stop înaltă, sistem de acces inteligent cu pornire prin buton, sistem de blocare cutie de viteze |
| 25 | 30 | Scaune electrice |
| 26 | 7,5 | Sistem de climatizare |
| 27 | 10 | Trapă |
| 28 | 30 | Scaune electrice |
| 29 | 30 | Centură de siguranță pre-coliziune |
| 30 | 20 | Carcasă principală ECU, sistem de închidere uși alimentat |
| 31 | 20 | Coloană de direcție electrică înclinabilă și telescopică |
| 32 | 10 | Sistem de clasificare a pasagerilor, Sistem airbag SRS |
| 33 | 7,5 | Indicatori și contoare |
| 34 | 7,5 | VSC, Sistem antiblocare roți (ABS), ECU gateway, sistem de acces inteligent cu buton de pornire, Sistem airbag SRS |
| 35 | 15 | Turnare sub presiune alimentare |
| 36 | 7,5 | Carcasă principală ECU, indicatori și contoare, oglinzi retrovizoare exterioare |
| 37 | 10 | Asistent parcare intuitiv, sistem de asistență șofer, semnal acustic control alunecare, monitor unghi mort, senzor radar |
| 38 | 20 | Niciun circuit |
Cutia de siguranțe în compartiment motor
Apăsați clema și îndepărtați capacul.
| Număr | Amperaj [A] | Descriere |
| 1 | 5 | Sistem asistență șofer, ștergător parbriz față |
| 2 | 50 | Ventilator electric răcire |
| 3 | 30 | Gol circuit |
| 4 | 30 | ES 300h: Sistem răcire |
| 5 | 50 | Încălzitor PTC |
| 6 | 50 | Încălzitor PTC |
| 7 | 50 | Sistem climatizare |
| 8 | 140 | ES 250, ES 350: Sistem încărcare |
| 120 | ES 300h: Sistem hibrid | |
| 9 | 30 | ES 250, ES 350: VSC, Sistem antiblocare roți (ABS) |
| 10 | 30 | ES 250, ES 350: Sistem pornire |
| 30 | ES 300h: VSC, Sistem antiblocare roți (ABS) | |
| 11 | 30 | Siguranțe H-LP RH-LO, H-LP LH-LO |
| 12 | 50 | ES 300h: VSC, Sistem antiblocare roți (ABS) |
| 13 | 50 | ES 250, ES 350: VSC, Sistem antiblocare roți (ABS) |
| 50 | ES 300h: VSC, Sistem antiblocare roți (ABS) | |
| 14 | 50 | ES 300h: siguranțe IGCT MAIN, INV W/PMP |
| 15 | 80 | Servodirecție electrică |
| 16 | 7,5 | S-HORN |
| 17 | 15 | Dezgheț parbriz |
| 18 | 10 | Claxon |
| 19 | 15 | Display multifuncțional, display audio, Remote Touch, sistem audio, semnalizatoare și contoare |
| 20 | 30 | Sistem audio |
| 21 | 15 | Sistem injecție combustibil multipunct, sistem injecție secvențială multipunct, cutie electronică |
| 22 | 10 | ES 250, ES 350: sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct, sistem de admisie, sistem de evacuare |
| 7,5 | ES 300h: sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct, sistem de admisie | |
| 23 | 7,5 | Sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct |
| 24 | 7,5 | Sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct, cutie electronică, sistem de gestionare a energiei, sistem de blocare a volanului, cruise control |
| 25 | 15 | Sistem de pornire |
| 26 | 25 | Sistem de închidere a ușilor alimentat |
| 27 | 25 | Siguranțe INJ, IGN |
| 28 | 7,5 | ES 250, ES 350: sistem de încărcare |
| 7,5 | ES 300h: sistem hibrid | |
| 29 | 5 | MAYDAY |
| 30 | 15 | Semnalizatoare, lumini de urgență |
| 31 | 10 | Sistem de blocare a volanului |
| 32 | 30 | Sistem audio |
| 33 | 15 | Far stânga |
| 34 | 15 | Far dreapta |
| 35 | 30 | EFI №2, EFI №3, sistem de alimentare |
| 36 | 5 | sistem de acces inteligent cu buton de pornire, sistem de clasificare a pasagerilor |
| 37 | 10 | Sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct |
| 38 | 7,5 | ES 300h: VSC, Sistem antiblocare roți (ABS) |
| 39 | 7,5 | Sistem de injecție combustibil multipunct, sistem de injecție secvențială multipunct, cutie electronică |
| 40 | 20 | ES 250, ES 350: Sistem de admisie |
| 20 | ES 300h: sistem de alimentare, sistem de admisie, sistem de evacuare | |
| 41 | 7,5 | Sistem de gestionare a energiei, sistem de acces inteligent cu buton de pornire |
| 42 | 10 | Iluminare întrerupător, sistem audio, afișaj multifuncțional, afișaj audio, iluminare levier cutie, iluminare torpedou, iluminare consolă, telecomandă, iluminare intuitivă întrerupător asistență parcare |
| 43 | 7,5 | Ceas, iluminare picioare, iluminare de bun venit, iluminare decorativă, iluminare personală, iluminare de bun venit uși |
| 44 | 10 | sistem de acces inteligent cu buton de pornire, ECU principal caroserie, senzor control, semnalizatoare și contoare, ECU gateway, înclinare electrică și coloana volan telescopică, scaune electrice, modul superior, ECU control oglinzi exterioare, deschidere electrică portbagaj și ECU apropiat |

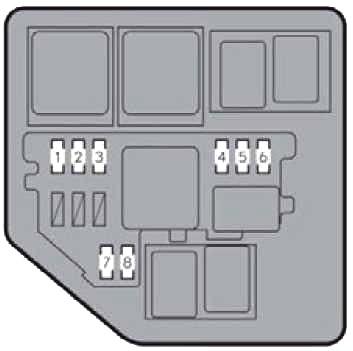

Cutia de siguranțe suplimentară (doar ES 300h)
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | Ventilator răcire baterie |
| 2 | 7,5 | Siguranțe INV W/PMP RLY |
| 3 | 10 | Sistem hibrid |
| 4 | 7,5 | Sistem hibrid |
| 5 | 10 | Sistem hibrid |
| 6 | 7,5 | Sistem gestionare energie, sistem hibrid |
| 7 | 25 | INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, siguranțe BATT FAN |
| 8 | 15 | Sistem hibrid |
