Jaguar E-Pace (2018-2020) – cutia de siguranțe

Cuprins

Jaguar E-Pace – schema cutiei de siguranțe

Anul producției: 2018, 2019, 2020.

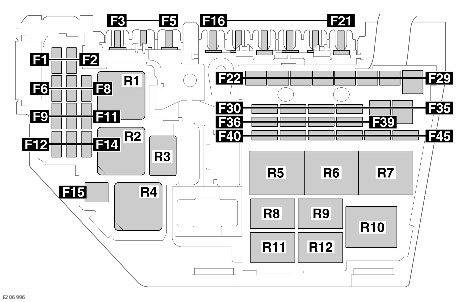

Număr	Amperi [A]	Culoarea siguranței	Descriere
Număr	Amperi [A]	Culoarea siguranței	Descriere
1	30	Verde.	Modul control motor
2	5	Maroniu deschis.	Sistem control alimentare electrică.
3*	80	Transparent.	Sistem asistență electrică la direcție (EPAS); Sistem control motor.
4*	60	Albastru.	Bujii incandescente (doar motoare diesel).
5*	100	Violet.	Răcire motor.
6	15	Albastru.	Sistem control motor.
7	15	Albastru.	Sistem control motor.
8	15	Albastru.	Sistem control motor.
9	10	Roșu.	Sistem control motor.
9	10	Roșu.	Sistem control motor.
10	5	Maroniu deschis.	Pompă combustibil.
11	10	Roșu.	Sistem control motor.
12	10	Roșu.	Sistem control motor.
13	–	–	–
14	10	Roșu.	Răcire motor.
14	10	Roșu.	Sistem control motor.
15*	40	Portocaliu.	Sistem control motor.
16*	100	Violet.	Încălzitor suplimentar.
17*	60	Albastru.	Schema siguranțe în habitaclu.
18*	60	Albastru.	Schema siguranțe în habitaclu.
19*	60	Albastru.	Schema siguranțe în portbagaj.
20*	60	Albastru.	Schema siguranțe în portbagaj.
21*	60	Albastru.	Sistem control alimentare electrică.

Număr	Amperi [A]	Culoarea siguranței	Descriere
22*	30	Verde.	Ștergător parbriz.
23*	40	Portocaliu.	Schema siguranțe în habitaclu.
24*	40	Portocaliu.	Demaror (doar motoare diesel cu cutie automată).
25*	40	Portocaliu.	Sistem antiblocare roți (ABS).
26*	40	Portocaliu.	Sistem antiblocare roți (ABS).
27*	40	Portocaliu.	Schema siguranțe în habitaclu.
28*	40	Portocaliu.	Motor ventilator încălzitor.
29*	30	Verde.	Frână electrică remorcă (doar Australia).
30	15	Albastru.	De rezervă.
31	15	Albastru.	Claxon.
32	10	Roșu.	De rezervă.
33	5	Maroniu deschis.	Claxon; Încălzire parbriz; Pompă combustibil.
34*	40	Portocaliu.	Încălzire parbriz partea stângă.
35*	40	Portocaliu.	Încălzire parbriz partea dreaptă.
36	5	Maroniu deschis.	Sistem control motor. Climatizare.
37	20	Galben.	Pompă combustibil.
38	15	Albastru.	Modul control cutie.
39	10	Roșu.	Faruri față proiectoare de ceață.
40	20	Galben.	Far dreapta.
41	20	Galben.	Far stânga.
42	–	–	–
43	–	–	–
44	–	–	–
45	–	–	–

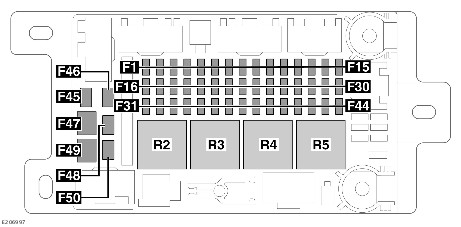

Număr	Amperi [A]	Culoarea siguranței	Descriere
Număr	Amperi [A]	Culoarea siguranței	Descriere
1	30	Verde.	Scaun față partea pasagerului.
2	30	Verde.	Scaun partea șoferului.
3	25	Transparent.	Modul ușă partea pasagerului.
4	25	Transparent.	Modul ușă partea șoferului.
5	5	Maroniu deschis.	Dezactivare fără cheie.
6	–	–	–
7	–	–	–
8	–	–	–
9	5	Maroniu deschis.	Sistem monitorizare presiune pneuri (TPMS).
10	5	Maroniu deschis.	Semnal cu alimentare autonomă.
11	5	Maroniu deschis.	Set de semnalizatoare.
12	20	Galben.	Sistem alimentare.
13	5	Maroniu deschis.	Scaun spate.
14	5	Maroniu deschis.	Imobilizator vehicul.
15	5	Maroniu deschis.	Volan.
16	20	Galben.	Dezactivare fără cheie.
17	5	Maroniu deschis.	Comutator pedală frână.
18	20	Galben.	Capotă față.
19	20	Galben.	Scaun față partea pasagerului încălzit sau climatizat.
20	5	Maroniu deschis.	Oglindă; Cameră.
21	5	Maroniu deschis.	Monitorizare unghi mort
22	5	Maroniu deschis.	Cameră.
23	–	–	–
24	–	–	–

Număr	Amperi [A]	Culoare siguranță	Descriere
25	10	Roșu.	Set de semnalizatoare.
26	20	Galben.	Brichetă.
27	–	–	–
28	10	Roșu.	Display HUD și ventilator.
29	5	Maro deschis.	Sistem inteligent de programare a vitezei de condus.
30	20	Galben.	Elemente de control pentru încălzire și climatizare scaun șofer.
31	5	Maro deschis.	Capac portbagaj electric.
32	5	Maro deschis.	Modul ușă șofer.
33	10	Roșu.	Amplificator audio.
34	15	Albastru.	Sistem informativ și de divertisment.
35	15	Albastru.	Sistem informativ și de divertisment.
36	10	Roșu.	Ieșire audio/video.
37	15	Albastru.	Comutatoare scaun și memorie.
38	20	Galben.	Priză alimentare accesorii în compartiment între scaune.
39	–	–	–
40	–	–	–
41	10	Roșu.	Volan încălzit.
42	5	Maro deschis.	Volan.
43	20	Galben.	Sistem de încălzire și ventilare.
44	–	–	–
45	40	Portocaliu.	Modul control caroserie.
46	–	–	–
47	40	Portocaliu.	Modul control caroserie.
48	–	–	–
49	40	Portocaliu.	Sistem informativ și de divertisment, amplificator.
50	20	Galben.	Modul amplificator.

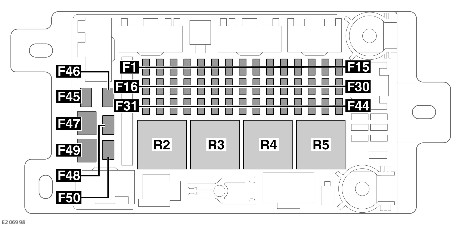

Număr	Amperi [A]	Culoarea siguranței	Descriere
Număr	Amperi [A]	Culoarea siguranței	Descriere
1	15	Albastru.	Ștergător spate.
2	20	Galben.	Trepte laterale extensibile.
3	5	Maro deschis.	Sistem telematic.
4	5	Maro deschis.	Încălzitor alimentat cu combustibil (FBH).
5	25	Transparent.	Pompă combustibil.
6	30	Verde.	Asistență capac portbagaj.
7	5	Maro deschis.	De rezervă.
8	–	–	–
9	5	Maro deschis.	Acumulator de rezervă.
10	–	–	–
11	25	Transparent.	Modul ușă spate dreapta.
12	20	Galben.	Remorcă.
13	5	Maro deschis.	Tracțiune integrală (AWD).
14	25	Transparent.	Modul ușă spate stânga.
15	–	–	–
16	–	–	–
17	–	–	–
18	–	–	–
19	30	Verde.	Sistem transmisie.
20	–	–	–
21	20	Galben.	Presiune alimentare accesorii.
22	–	–	–
23	–	–	–
24	5	Maro deschis.	Calcul adâncime vad.
25	–	–	–

Număr	Amperi [A]	Culoarea siguranței	Descriere
26	20	Galben.	Modul încălzire scaun spate.
27	5	Maroniu deschis.	Geamuri.
28	5	Maroniu deschis.	Diagnosticare vehicul.
29	–	–	–
30	–	–	–
31	–	–	–
32	–	–	–
33	20	Galben.	Presiune alimentare remorcă.
34	10	Roșu.	Modul control elemente caroserie.
35	30	Verde.	Transmisie.
36	20	Galben.	Pompă combustibil.
37	–	–	–
38	5	Maroniu deschis.	Ventilator rezervă.
39	20	Galben.	Control spate rezervă.
40	10	Roșu.	Încărcător USB.
41	20	Galben.	Încălzire scaun spate dreapta.
42	20	Galben.	Presiune alimentare accesorii în consola spate.
43	–	–	–
44	30	Verde.	Încălzire lunetă spate.
45	–	–	–
46	–	–	–
47	30	Verde.	Transmisie.
48	30	Verde.	Cârlig remorcă detașabil.
49	–	–	–
50	25	Transparent.	Încălzitor.
