Jeep Wrangler YJ (1987-1995) – cutia de siguranțe
Jeep Wrangler – schema cutiei de siguranțe
Anul producției: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

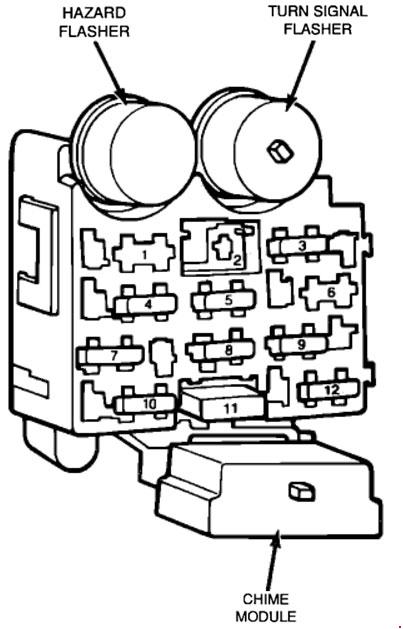

Cutia de siguranțe în habitaclu
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 20 | Ștergător lunetă |
| 2 | – | – |
| 3 | 15 | Lumină de stop;
Far de urgență; Comutator lumină de stop sub capotă; Regulator de viteză. |
| 4 | 15 | Far semnalizator direcție;
Lumini marșarier. |
| 5 | 10 sau 20 | 1987-1992:
Lumini de bun venit; Set de semnalizatoare lumini plafon; Radio (20 A); 1992-1995: Releu de oprire automată; Releu pompă combustibil; PCM (10A). |
| 6 | 25 | Releu dezumidificator lunetă |
| 7 | 20 | Brichetă;
Radio; Regulator de viteză; Lumini de bun venit. |
| 8 | 20 | Comutator faruri;
Comutator avertizare cheie; Comutator reglaj intensitate lumini bord; Lumini de poziție/spate; Lumini de poziție/față; Radio; Comutator semnalizatoare direcție. |
| 9 | 15 | Modul semnal acustic;
Comutator dezumidificator; Pachet semnalizatoare; Vitezometru; Ceas întreținere emisii; Lumini avertizare; Semnalizatoare; Releu lunetă încălzită; Lumini rezervă; Releu cuplare compresor climatizare; Releu dezumidificator. |
| 10 | 5 | Bord;
Lumini iluminare. |
| 11 | 1987-1989:
Comutator ștergătoare parbriz; Motor ștergătoare parbriz; 1990-1995: Comutator ștergătoare parbriz; Motor ștergătoare parbriz. |
|
| 12 | 25 | Motor ventilator;
Ambreiaj compresor climatizare. |

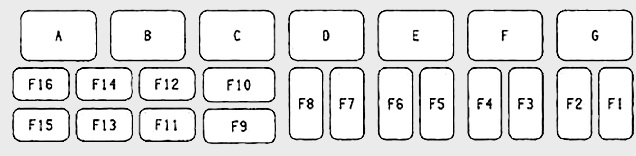

Cutia de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 30 | Pompă combustibil;
Oprire automată. |
| 2 | 50 | Încărcare |
| 3 | 50 | Baterie ACC |
| 4 | 40 | Aprindere și demaror |
| 5 | 20 | Far de urgență |
| 6 | 50 | Încărcare |
| 7 | 30 | Far față |
| 8 | 20 | IOD, Claxon |
| 9 | 40 | Pompă Sistem antiblocare roți (ABS) |
| 10 | 30 | Putere Sistem antiblocare roți (ABS) |
| 11 | – | Neutilizat |
| 12 | – | Neutilizat |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 2 | Modul control Sistem antiblocare roți (ABS) |
| 14 | – | Neutilizat |
| 15 | 10 | Claxon |
| 16 | 10 | IOD |
| Releu | ||
| A | Claxon | |
| B | Pompă combustibil | |
| C | Pompă ABS | |
| D | Ambreiaj compresor climatizare | |
| E | Oprire automată | |
| F | Demaror | |
| G | ABS |
