Jeep Cherokee XJ (1997-2001) – cutia de siguranțe
Schema cutia de siguranțe Jeep Cherokee 1997-2001
Anul producției: 1997, 1998, 1999, 2000 și 2001.
Siguranțe brichetă (priză de alimentare) în Jeep Cherokee sunt siguranțele # 1 și # 2 în bloc siguranțe al bordului.
Bloc siguranțe al secțiunii pasagerilor
Locația blocului siguranțe
Se află în spatele capacului sub compartimentul pentru obiecte.

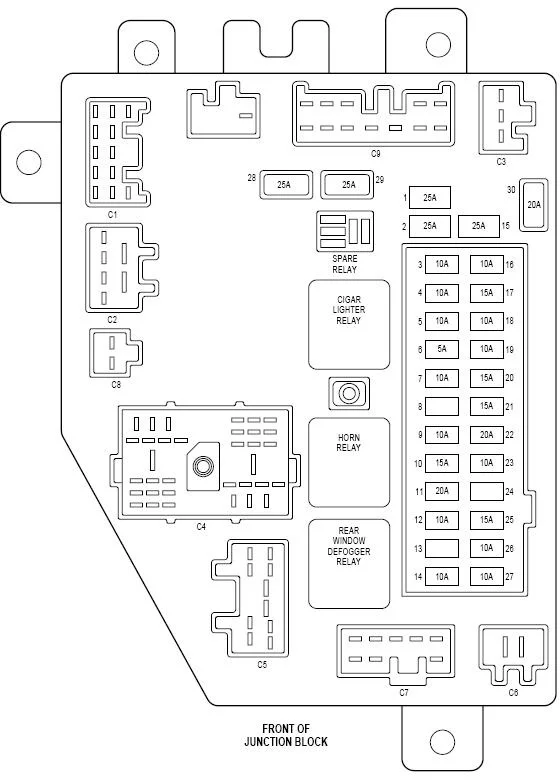

Schema blocului siguranțe
Alocarea siguranțelor și releelor sub bord
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | 25 | Priză de alimentare |
| 2 | 25 | Brichetă |
| 3 | 10 | Far stânga (faruri de întâlnire), releu proiectoare de ceață nr. 1 |
| 4 | 10 | Far stânga (faruri de drum), motor de nivelare |
| 5 | 10 | Far dreapta (far de întâlnire), motor de nivelare, întrerupător nivelare faruri, modul lumini de zi |
| 6 | 5 | Instrument de măsurare, radio, întrerupător ștergător spate / pulverizator, control încălzitor aer climatizare sau control încălzitor, întrerupător dezghețare lunetă spate, întrerupător pornire gol, întrerupător proiectoare de ceață față, întrerupător proiectoare de ceață spate, iluminare semnalizator trepte cutie viteze (PRNDL), întrerupător iluminare bord |
| 7 | 10 | Lumină spate stânga, lumină poziție față stânga, lumină contur lateral stânga, priză remorcă, lampă înregistrare, releu proiectoare de ceață față nr. 1 (’98 -’01), întrerupător proiectoare de ceață față, releu proiectoare de ceață |
| 8 | – | Neutilizat |
| 9 | 10 | Instrument de măsurare, consolă superioară, modul imobilizator cheie Sentry, modul centru mesaje / comunicații (Diesel), modul întârziere faruri, busolă |
| 10 | 15 | 1999-2001: Lampă rezervă, întrerupător lampă rezervă (M / T), senzor treaptă cutie viteze (A / T), modul lumini de zi, electrovalvă EVAP / purificare (benzină), releu ventilator radiator, releu compresor climatizare, releu senzor oxigen aval (benzină), releu senzor oxigen amonte (benzină) |
| 11 | 20 | Benzină 1997-1998: Releu oprire automată, releu ventilator radiator, releu pompă combustibil, releu compresor climatizare, lampă rezervă (întrerupător lampă rezervă (M / T), senzor treaptă cutie viteze (A / T)), modul control cutie viteze, electrovalvă EVAP / purificare în ciclu de lucru, pompă detectare scurgeri EVAP, modul lumini de zi, solenoid convertor cuplu, întrerupător poziție parcare / neutru;
Benzină 1999-2001): Modul control grup propulsor, modul control cutie viteze, releu oprire automată, releu pompă combustibil; Diesel 1997-1998: Modul control grup propulsor, întrerupător lampă rezervă, releu încălzitor combustibil, controler MSA; Diesel 1999-2001: Modul control motor, releu încălzitor combustibil |
| 12 | 10 | Releu combinat, releu dezghețare lunetă spate |
| 13 | – | Neutilizat |
| 14 | 10 | Oglindă încălzită |
| 15 | 25 | Modul ușă pasager (geam electric / încuietoare ușă) |
| 16 | 10 | Far dreapta (faruri de drum) |
| 17 | 15 | Radio |
| 18 | 10 | 1998-2001: Modul ușă șofer, întrerupător oglindă electrică (’99 -’01), întrerupător scaun încălzit (’99 -’01), releu scaun încălzit (’99 -’01), releu proiectoare de ceață spate (’99 – ’01) |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 19 | 10 | Releu demaror, întrerupător blocare ambreiaj (M / T) |
| 20 | 10 sau 15 | 1997: Priză remorcă, releu semnal stânga remorcă, releu semnal dreapta remorcă (10 A);
1998-2001: Priză remorcă, releu semnal stânga remorcă, releu semnal dreapta remorcă (15A) |
| 21 | 15 | Releu claxon |
| 22 | 20 | Întrerupător ștergător spate / pulverizator |
| 23 | 10 | Lumină spate dreapta, lumină poziție față dreapta, lumină contur lateral dreapta |
| 24 | – | Neutilizat |
| 25 | 15 | Releu motor ventilator, element reglare uși mixte, electromagnet blocare cutie frână, întrerupător demaror gol extins, control încălzitor climatizare sau control încălzitor, releu ABS, Sistem antiblocare roți (ABS) |
| 26 | 10 | Modul control sistem airbag |
| 27 | 10 | Modul control sistem airbag |
| Întrerupătoare automate | ||
| 28 | 25 sau 30 | 1997-1998: Modul ușă partea șoferului / partea pasagerului (geam electric, încuietoare ușă) (30 A);
1999-2001: Modul ușă partea șoferului / partea pasagerului (geam electric, încuietoare ușă) (25A) |
| 29 | 25 sau 30 | 1997-1998: Scaun electric (30 A);
1999-2001: Scaun electric, releu scaun încălzit (25A) |
| 30 | 20 | Motor ștergător față, întrerupător ștergător față / pulverizator |
| Relee | ||
| R1 | Neutilizat | |
| R2 | Brichetă | |
| R3 | Claxon | |
| R4 | Dezghețător lunetă spate |
Cutia de siguranțe compartiment motor

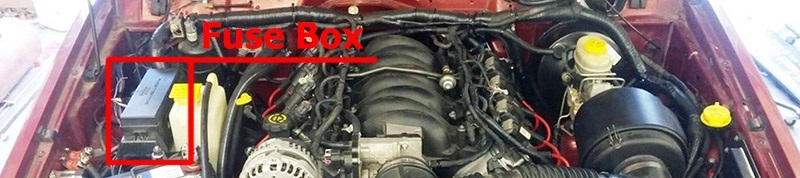

Poziția cutiei de siguranțe

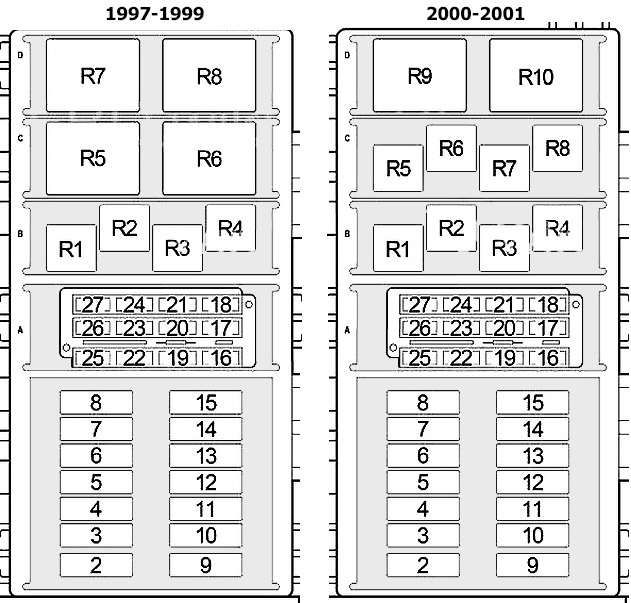

Schema cutiei de siguranțe (benzină)
Atribuirea siguranțelor și releelor în compartiment motor (benzină)
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 40 | Comutator aprindere (releu brichetă, siguranță (secțiunea pasagerilor): “8”, “9”, “10”, “11”, “17”, “18”, “27”, “28”, “30”)) |
| 3 | 40 | Comutator aprindere (siguranță (secțiunea pasagerilor): “12”, “19”, “22”, “24”, “25”, “26”)) |
| 4 | 40 sau 50 | 1997: Siguranță (secțiunea pasagerilor): “1”, “2”, “15”, “20”, “21”, “29” (40A);
1998-2001: Siguranță (secțiunea pasagerilor): “1”, “2”, “15”, “20”, “21”, “29” (50A) |
| 5 | 40 | Releu ventilator radiator |
| 6 | 40 | Releu motor ventilator |
| 7 | 30 | Comutator far, modul întârziere far, modul lumini de zi |
| 8 | 30 | 2000-2001: Releu oprire automată |
| 9 | 20 | Releu ambreiaj compresor climatizare, siguranță (compartiment motor): “27” (2000-2001), “26” (1997-1999) |
| 10 | 20 sau 30 | 1997-1998: Releu demaror, releu dezghețare lunetă spate, siguranță (secțiunea pasagerilor): “13” (30 A);
1999-2001: Releu demaror (20A) |
| 11 | 30 | 1998-2001: Releu dezghețare lunetă spate, siguranță (secțiunea pasagerilor): “13” |
| 12 | 40 | Sistem antiblocare roți (ABS) |
| 13 | 20 | Sistem antiblocare roți (ABS) |
| 14 | – | Neutilizat |
| 15 | – | Neutilizat |
| 16 | 15 | Lampă plafon, lampă încărcare, instrument de măsurare, lampă de bun venit, radio, modul control cutie, lampă sub capotă, vizor / lampă în baie, consolă superioară, modul acces la distanță fără cheie, lampă compartiment torpedou, busolă, comutator alimentare față stânga / geam (1997 partea șoferului), comutator alimentare față dreapta / comutator geam (1997 partea șoferului) |
| 17 | 20 | 1997-1999: Comutator far, priză conexiune date, releu lampă proiectoare ceață spate (1997), releu antenă putere (1998-1999);
2000-2001: Releu senzor oxigen aval, releu senzor oxigen față |
| 18 | 15 | 2000-2001: Injectoare combustibil, bară bobină, condensator bobină |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 19 | 20 sau 25 | 1997-1999: Releu oprire automată (25 A) 2000-2001: Comutator far, priză conexiune date, releu antenă putere (20 A) |
| 20 | 15 | Flasher combinat |
| 21 | 15 sau 20 | 1997-1999: Injectoare combustibil, bobină aprindere, modul control grup propulsor (20 A)
2000-2001: Modul control grup propulsor (15 A) |
| 22 | 15 | Releu pompă combustibil, modul control grup propulsor |
| 23 | 15 | Comutator lumină de stop |
| 24 | 15 | 1997-1999: Senzor oxigen aval, senzor oxigen amonte |
| 25 | 15 | Releu proiectoare de ceață nr. 2 (1998-2001), releu proiectoare de ceață (1997-1999) |
| 26 | 20 | Amplificator de putere |
| 27 | 10 | Modul imobilizator cheie Sentry |
| Releu | ||
| R1 | Releu compresor climatizare | |
| R2 | Far proiectoare de ceață (1997-1999) | |
| R3 | Far proiectoare de ceață (2000-2001) | |
| R4 | Sistem antiblocare roți (ABS) | |
| R5 | Ventilator radiator | |
| R6 | 1997-1999: Putere Diesel; 2000-2001: Oprire automată | |
| R7 | Demaror | |
| R8 | Încălzitor combustibil |
