Infiniti EX37 (2007-2017) – schema cutiei de siguranțe

Anul producției: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Siguranță brichetă (priză de alimentare) în Infiniti EX37 este siguranța 18 (priză față 12V) pe bord.

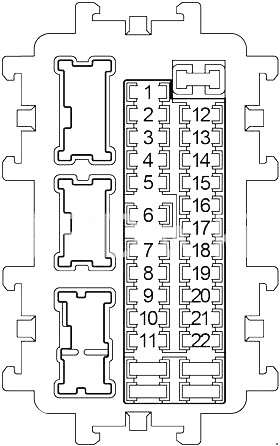

Cutia de siguranțe în habitaclu

Nr	Ampere [A]	Descriere
1	–	–
2	10	Unitatea senzorului de diagnosticare a sistemului airbag; Unitatea de control a sistemului de clasificare a pasagerilor.
3	10	Motor de reglare a farurilor (dreapta și stânga); Releu de blocare a cutiei de viteze; Comutator frână automată a dispozitivului de control al vitezei (ASCD); Comutator frână a cruise control-ului inteligent (ICC); Unitate de control a sistemului de iluminare adaptativă (AFS); Comutator AFS; Conector de legătură date; Comutator LDW; Unitate de control sonar; Buzzer de avertizare ieșire din bandă; Contor și amplificator de climatizare unificate; Releu scaun încălzit; Unitate de control AV; Comutator anulare sonar; Unitate de control monitor ambiental; Buzzer; Modul adaptor Tel; Compresor; Oglindă retrovizoare automată anti-orbire; Cameră bandă; Comutator lumină de stop; Comutator sistem de avertizare; Ionizator; Senzor de detectare a gazelor de eșapament și a mirosurilor exterioare.
4	10	Contor kilometraj combinat; Releu lampă de urgență.
5	–	–
6	10	Priză cheie; Buzzer sonor inteligent de avertizare cheie; Conector de legătură date; Amplificator climatizare unificat; Control retur alimentare scaun spate; Releu deblocare scaun spate (stânga); Releu deblocare scaun spate (dreapta); Ceas; Oglindă retrovizoare automată anti-orbire; Cameră ambientală; Unitate de afișare; Modul adaptor Tel; Tuner radio satelit; Releu lumini de zi; Contor kilometraj combinat.
7	10	Comutator lumină de stop; BCM (modul control caroserie); Cruise control inteligent (ICC); Releu întrerupere frână.
8	20	Amplificator BOSE
9	10	Priză cheie; Buton aprindere.
10	10	Comutator memorie scaun; Unitate de control poziționare automată motor; Control scaun partea șoferului; Oglindă exterioară; BCM (modul control caroserie).
11	10	Contor kilometraj combinat; Unitate de control tracțiune integrală (AWD); Amplificator climatizare contor unificat.

12	–	–
13	10	Dezumidificator oglinzi exterioare
14	20	Dezumidificator lunetă spate
15	20	Dezumidificator lunetă spate
16	–	–
17	–	–
18	15	Priză alimentare față
19	10	Contor kilometraj combinat; Măsurător și amplificator climatizare unificate; Afișaj; Comutator multifuncțional; Unitate control AV; Adaptor iPod; BCM (modul control caroserie); Unitate control sonar; Unitate adaptor Tel; Unitate control cameră; Comutator telecomandă oglinzi exterioare; Radio satelit (Tuner); Unitate control monitor cameră ambientală.
20	15	’07-’12: Priză alimentare consolă.
20	20	’13-’17: Priză alimentare consolă.
21	15	Motor ventilator
22	15	Motor ventilator

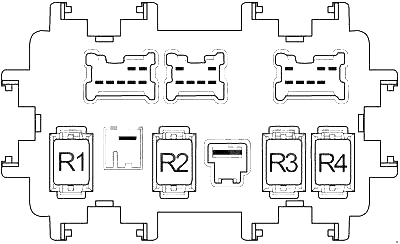

Cutia de siguranțe în habitaclu - 2 — Infiniti EX37 – schema cutiei de siguranțe – habitaclu

Nr	Releu
R1	Aprindere
R2	Dezumidificator lunetă spate
R3	Accesoriu
R4	Ventilator față

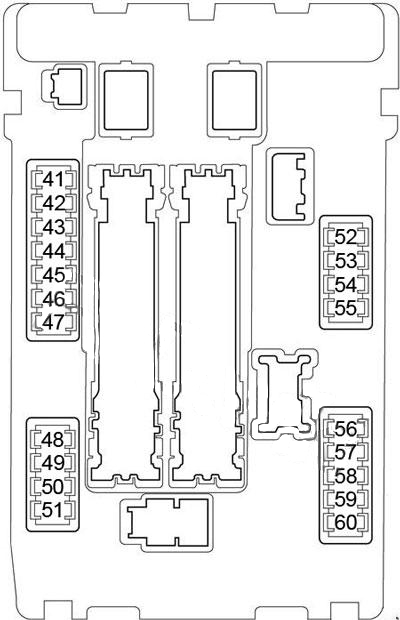

Cutia de siguranțe a compartimentului motor nr. 1

Nr	Ampere [A]	Descriere
41	15	Releu al pompei combustibil
42	10	Releu al ventilatorului răcire
43	10	Comutator mod zăpadă; Modul control transmisie (TCM).
44	10	Injectoare; Modul control motor (ECM); BCM (modul control caroserie).
45	10	Sistem antiblocare roți (ABS); Unitate integrată cruise control inteligent (ICC); Senzor unghi direcție; Senzor viteză înclinare/laterală G; Unitate control asistență direcție; Unitate control tracțiune integrală (AWD); Unitate control asistență frâne; Modul control unghi mort (BSW); Radar lateral – stânga și dreapta.
46	15	Senzori raport aer-combustibil; Senzori oxigen încălziți.
47	10	Comutator combinat
48	10	’07-’12: Releu blocare direcție.
49	10	Releu climatizare
50	15	Releu modul control motor (electrovalvă control distribuție supapă admisie, condensator, bobine de aprindere, modul control motor, senzor debit masic aer, electrovalvă reglare volum ventilare rezervor EVAP, frână magnetică control distribuție supapă evacuare, supapă control ventilare rezervor EVAP, eveniment supapă variabilă și modul ridicare (VVEL) control)

51	15	Releu motor control clapetă
52	10	Far față combinat
53	10	Far spate combinat; Bec număr înmatriculare; Comutator VDC; Comutator sistem iluminare adaptativă (AFS); Comutator LDW; Comutator combinat (cablu spirală); Ceas; Unitate control AV; Bec compartiment torpedou; Dispozitiv control; Comutator anulare sonar; Unitate control monitor vedere ambientală; Comutator revenire alimentare (stânga și dreapta); Comutator mod zăpadă; Comutator scaun încălzit (partea șoferului și pasagerului); Comutator telecomandă oglindă exterioară; Modul trapă (bec consolă); Comutator sistem avertizare; Priză alimentare față, Comutator IBA; Comutator multifuncțional.
54	10	Far faruri de drum stânga
55	10	Far faruri de drum dreapta
56	15	Far faruri de întâlnire stânga
57	15	Far faruri de întâlnire dreapta
58	15	’07-’12: Releu faruri față proiectoare de ceață.
	10	’13-’15: Releu faruri față proiectoare de ceață.
	15	’16-’17: Releu faruri față proiectoare de ceață.
59	10	’16-’17: Releu lumini de zi.
60	30	Releu ștergătoare parbriz față

Cutia de siguranțe din compartiment motor nr. 2

2007 – 2016

2017

Cutia de siguranțe din compartiment motor nr. 2 - 2 — Infiniti EX37 – schema cutiei de siguranțe – cutia din compartiment motor 2

Conexiune principală siguranță

Nr	Ampere [A]	Descriere
31	15	Releu al claxonului; Generator.
32	30	Controlul revenirii de putere al scaunului spate; Releu de deblocare al scaunului spate (stânga); Releu de deblocare al scaunului spate (dreapta).
33	10	Unitate de control a tracțiunii integrale (AWD)
34	15	Audio; Unitate de control AV; Adaptor pentru iPod; Unitate de control pentru monitorizarea mediului; Difuzor subwoofer; Unitate de control a camerei; Unitate adaptor Tel; Tuner radio satelit; Difuzor subwoofer.
35	15	Releu al scaunelor încălzite
36	10	Modul control al transmisiei (TCM)
37	10	13-17: Releu al claxonului 2
38	15	’07-’12: Releu al claxonului 2
F	50	Releu al ventilatorului răcire
G	30	Releu de aprindere (siguranțe: “2”, “3”, “4”); IPDM E/R.

H	40	Siguranță: “61”, “63”
I	–	–
J	–	–
K	40	BCM (modul control caroserie); Comutator automat (unitate control poziționator automat motor, control scaun partea șoferului, comutator suport lombar).
L	30	Sistem antiblocare roți (ABS)
M	50	Sistem antiblocare roți (ABS)
N	50	13–17: Eveniment supapă variabilă și releu motor servocomandă ridicare (VVEL)
O	–	13–17: –
Releu
R1	Claxon
R2	Bloc transmisie

Cutia de siguranțe a compartimentului motor nr. 3

2013 – 2015

2016 – 2017

Cutia de siguranțe a compartimentului motor nr. 3 - 2 — Infiniti EX37 – schema cutiei de siguranțe – cutia compartimentului motor 3

Nr	Ampere [A]	Descriere
61	10	Actuator pedala accelerației
62	–	–
63	10	Unitate control asistență frâne
Releu
R1	’13-’15: Ventilator răcire.
	16-17: Lumini de urne de zi.
R2	Cruise control inteligent (ICC); Frânare automată.
R3	–
R4	Claxon (n. 2)

Bloc siguranțe

Nr	Ampere [A]	Descriere
A	140	Generator, siguranță: “B”, “C”
B	100	Siguranță: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
C	80	Releu aprindere (siguranțe: “41”, “42”, “43”, “44”, “45”, “46”, “47”); Siguranță: “48”, “49”, “50”, “51”.
D	60	Releu faruri de drum (siguranțe: “54”, “55”); Releu faruri de întâlnire (siguranțe: “56”, “57”); Releu lumini spate (siguranțe: “52”, “53”); Siguranță: “58”, “59”, “60”.
E	80	Releu accesorii (siguranțe: “18”, “19”, “20”); Releu dezumidificator lunetă scaun spate (siguranțe: “13”, “14”, “15”); Releu ventilator (siguranțe: “21”, “22”); Siguranță: “6”, “7”, “9”, “10”, “11”.
