Infiniti EX35 (2007-2017) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti EX35 (2007–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Cuprins

Infiniti EX35 (2007-2017) – schema siguranței

Anul producției: 2007, 2008, 2009, 2010, 2011, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Siguranța brichetă (priză de alimentare) în Infiniti EX37 este siguranța 18 (priză față 12V) pe bord.

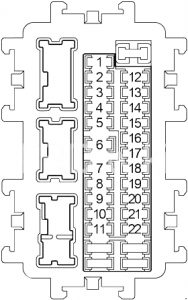

Schema siguranței în habitaclu

Nr	Amperi [A]	Descriere
1	–	–
2	10	Unitatea senzorului de diagnosticare a sistemului airbag, unitatea de control a sistemului de clasificare a pasagerilor
3	10	Motor de reglare al Faruri de întâlnire dreapta și stânga, releu blocare Cutie automată, comutator frână cruise control automat (ASCD), comutator frână cruise control inteligent (ICC), unitate de control a sistemului de iluminare față adaptiv (AFS), comutator AFS, conector de legătură date, comutator LDW, unitate de control sonar, claxon avertizare părăsire bandă, indicator unificat și amplificator Climatizare, releu scaun încălzit, unitate de control AV, comutator anulare sonar, unitate de control monitor ambiental, claxon, modul adaptor Tel, compresor, oglindă retrovizoare interioară anti-orbire, cameră bandă, comutator lumină de stop, comutator sistem avertizare, ionizator, senzor detectare gaze eșapament / mirosuri exterioare
4	10	Indicator combinat, releu lampă rezervă
5	–	–
6	10	Priză cheie, claxon inteligent avertizare cheie, conector de legătură date, amplificator Climatizare unificat, control alimentare retur scaun spate, releu deblocare scaun spate (LH), releu deblocare scaun spate (RH), ceas, oglindă retrovizoare interioară anti-orbire, unitate de control monitor ambiental, unitate de afișare, unitate adaptor Tel, tuner radio satelit, releu lumini de zi, indicator combinat
7	10	Comutator lumini de stop, BCM (modul control caroserie), releu întrerupere frână cruise control inteligent (ICC)
8	20	Amplificator BOSE
9	10	Priză cheie, buton aprindere
10	10	Comutator memorie scaun, unitate control poziționare automată acționare, control scaun partea șoferului, oglindă exterioară, BCM (modul control caroserie)
11	10	Indicator combinat, unitate control sistem tracțiune integrală (AWD), amplificator Climatizare indicator unificat

Leggere Infiniti Q45 (1990-2006) – cutia de siguranțe

12	–	–
13	10	Dezumidificator al oglinzilor exterioare
14	20	Dezumidificator al lunetei spate
15	20	Dezumidificator al lunetei spate
16	–	–
17	–	–
18	15	Priză de alimentare față
19	10	Contor combinat, contor unificat și amplificator climatizare, display, comutator multifuncțional, unitate control AV, adaptor iPod, BCM (modul control caroserie), unitate control sonar, unitate adaptor Tel, unitate control cameră, comutator telecomandă oglinzi exterioare, tuner radio satelit, unitate control monitor ambiental
20	15	’07-’12: Priză de alimentare consolă
20	20	’13-’17: Priză de alimentare consolă
21	15	Motor ventilator
22	15	Motor ventilator

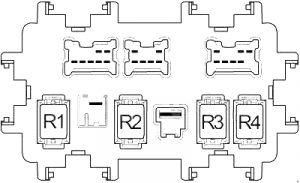

Schema siguranței în habitaclu - 2 — Infiniti EX35 – schema cutiei de siguranțe – habitaclu

Nr	Releu
R1	Aprindere
R2	Dezumidificator lunetă spate
R3	Accesoriu
R4	Ventilator față

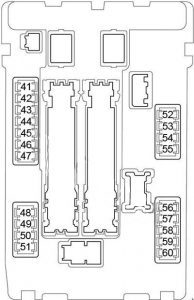

Schema cutiei de siguranțe din compartimentul motor nr 1

Nr	Ampere [A]	Descriere
41	15	Releu al pompei combustibil
42	10	Releu al ventilatorului răcire
43	10	Comutator mod zăpadă, modul control transmisie (TCM)
44	10	Injectoare, modul control motor (ECM), BCM (modul control caroserie)
45	10	Sistem antiblocare roți (ABS), unitate integrată a cruise control inteligent (ICC), senzor unghi direcție, senzor viteză înclinare/laterală G, unitate control asistență direcție, unitate control sistem tracțiune integrală (AWD), unitate control asistență frâne, modul control unghi mort (BSW), radar lateral LH/RH
46	15	Senzori raport aer-combustibil, senzori oxigen încălziți
47	10	Comutator combinat
48	10	’07-’12: Releu blocare sistem direcție
49	10	Releu climatizare
50	15	Releu modul control motor (electrovalvă control fază supapă admisie, condensator, bobine de aprindere, modul control motor, senzor debit masic aer, electrovalvă control volum ventilare absorbant EVAP, frână magnetică control fază supapă evacuare, supapă control ventilare absorbant EVAP, eveniment modul control supapă variabilă și ridicător (VVEL))

Leggere Infiniti M30 (1990-1992) – cutia de siguranțe

51	15	Releu motor control clapetă
52	10	Far față combinat
53	10	Far spate combinat, lampă număr înmatriculare, întrerupător VDC, întrerupător sistem iluminare față adaptiv (AFS), întrerupător LDW, întrerupător combinat (cablu spirală), ceas, unitate control AV, lampă torpedou, dispozitiv control, întrerupător anulare sonar, unitate control monitor ambiental, întrerupător revenire alimentare (stânga și dreapta), întrerupător mod zăpadă, întrerupător scaun încălzit (partea șoferului și pasagerului), întrerupător telecomandă oglindă exterioară, modul plafon (lampă consolă), întrerupător sistem avertizare, priză alimentare față, întrerupător IBA, întrerupător multifuncțional
54	10	Far de drum stânga
55	10	Far de drum dreapta
56	15	Far de întâlnire stânga
57	15	Far de întâlnire dreapta
58	15	’07-’12: Releu proiectoare de ceață față
	10	’13-’15: Releu proiectoare de ceață față
	15	’16-’17: Releu proiectoare de ceață față
59	10	’16-’17: Releu lumini de poziție zi
60	30	Releu ștergător parbriz față

Schema cutiei de siguranțe compartiment motor nr 2

2007 – 2016

2017

Schema cutiei de siguranțe compartiment motor nr 2 - 2 — Infiniti EX35 – schema cutiei de siguranțe – cutia compartiment motor 2

Conexiune principală siguranță

Nr	Ampere [A]	Descriere
31	15	Releu al claxonului, generator
32	30	Controlul revenirii de putere al scaunului spate, releu de deblocare al scaunului spate (LH), releu de deblocare al scaunului spate (RH)
33	10	Unitate de control a sistemului de tracțiune integrală (AWD)
34	15	Audio, unitate de control AV, adaptor pentru iPod, unitate de control pentru monitorizarea mediului, difuzor subwoofer, unitate de control a camerei, unitate adaptor Tel, tuner radio satelit, difuzor subwoofer
35	15	Releu al scaunului încălzit
36	10	Modul control al transmisiei (TCM)
37	10	13-17: Releu al claxonului 2
38	15	’07-’12: Releu al claxonului 2
F	50	Releu al ventilatorului răcire
g	30	Releu de aprindere (siguranțe: “2”, “3”, “4”), IPDM E/R

Leggere Infiniti QX70 (2008-2017) – cutia de siguranțe

h	40	Siguranță: “61”, “63”
i	–	–
J	–	–
K	40	BCM (modul control caroserie), întrerupător automat (unitate control poziționare automată acționare, control scaun partea șoferului, întrerupător suport lombar)
L	30	Sistem antiblocare roți (ABS)
m	50	Sistem antiblocare roți (ABS)
n	50	13–17: Eveniment supapă variabilă și releu motor ridicător (VVEL)
O	–	13–17: –
Releu
R1	Claxon
R2	Blocare cutie

Schema cutiei de siguranțe compartiment motor nr 3

2013 – 2015

2016 – 2017

Schema cutiei de siguranțe compartiment motor nr 3 - 2 — Infiniti EX35 – schema cutiei de siguranțe – cutia compartiment motor 3

Nr	Amperi [A]	Descriere
61	10	Actuator pedala accelerației
62	–	–
63	10	Unitate control asistență frâne
Releu
R1	’13-’15: Ventilator răcire
	16-17: Lumini de zi de mers
R2	Cruise control inteligent (ICC) menținere frână
R3	–
R4	Claxon (nr 2)

Bloc siguranțe siguranță

Nr	Ampere [A]	Descriere
A	140	Generator, siguranță: “B”, “C”
B	100	Siguranță: “F”, “G”, “K”, “L”, “M”, “N”, “31”, “32”, “33”, “34”, “35”, “36”, “37”, “38”
C	80	Releu aprindere (Siguranță: “41”, “42”, “43”, “44”, “45”, “46”, “47”), Siguranță: “48”, “49”, “50”, “51”
D	60	Releu faruri de drum (siguranțe: “54”, “55”), releu faruri de întâlnire (siguranțe: “56”, “57”), releu lumini spate (siguranțe: “52”, “53”), siguranță: “58”, “59”, “60”
E	80	Releu accesorii (siguranțe: “18”, “19”, “20”), releu dezumidificator lunetă scaun spate (siguranțe: “13”, “14”, “15”), releu ventilator (siguranțe: “21”, “22”), Siguranță: “6”, “7”, “9”, “10”, “11”
