Infiniti J30 (1993-1997) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti J30 (1993–1997), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).

Schema siguranțelor și releelor – Infiniti J30

Se referă la vehiculele produse în anii:

1993, 1994, 1995, 1996, 1997.

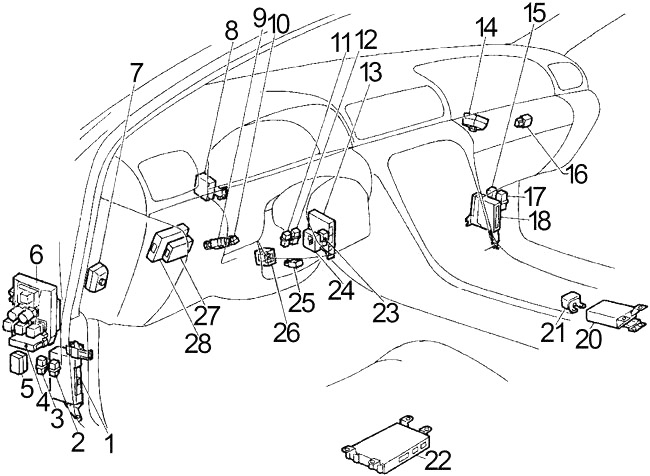

Habitaclu

1. Modul control transmisie (TCM)
2. Releu pompă combustibil
3. Releu lumină spate
4. Unitate control timp
5. Conexiune multiplă superioară (SMJ)
6. Cutia de siguranțe
7. Conexiune multiplă superioară (SMJ)
8. Ceas încuietoare uși
9. Comutator lumină de stop
10. Comutator control automat viteză (ASCD) Anulare
11. Releu alertă anti-furt
12. Releu comutator uși spate
13. Amplificator climatizare
14. Conexiune multiplă superioară (SMJ)
15. Releu bobină de aprindere
16. Releu ventilator (viteză mare)
17. Releu modul control motor (ECCS)
18. Modul control motor (ECCS)
19. –
20. Unitate control sistem airbag
21. Senzor tunel și senzor siguranță
22. Unitate control scaun electric
23. Unitate combinată semnalizatoare
24. Unitate control alertă anti-furt
25. Comutator expulzare
26. Unitate control blocare cutie de viteze
27. Unitate control automatizare viteză (ASCD)
28. Unitate control asistență direcție

Schema cutiei de siguranțe în habitaclu

Panoul de siguranțe se află în partea inferioară partea șoferului, în spatele panoului pentru picior.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10	Comutatorul luminilor de urgență (semnale combinate), comutator combinat (semnalizator direcție), releu multifuncțional nr. 1, releu multifuncțional nr. 2, releu multifuncțional
2	15	Releu amplificator audio
3	10	Telefon, unitate de transmisie și recepție
4	15	Comutator lumină de stop, senzor lumină de stop și lumină spate, lumină de stop, unitate control dispozitiv control automat al vitezei (ASCD), unitate control blocare cutie de viteze
5	20	Motor ștergător față, unitate control timp, releu ștergător, comutator ștergător față, motor spălător parbriz față
6	15	Brichetă, Ceas
7	7,5	Unitate control timp, releu ștergător, comutator ștergător față
8	10	Comutator telecomandă oglinzi laterale, unitate control alertă antifurt
9	10	Cititor CD și radio, cronometru și motor antenă electrică, telefon (unitate control receptor)
10	15	Motor ventilator
11	15	Motor ventilator
12	10	Comutator cu cheie, ceas încuietoare uși, unitate multifuncțională telecomandă, unitate control timp
13	7,5	Instrument combinat, unitate control alerte antifurt, ceas, cititor CD și radio, cronometru și motor antenă, unitate telecomandă cu mai multe telecomenzi, gong avertizare, unitate control timp
14	15	Releu amplificator audio
15	20	Amplificator geam electric (partea pasagerului)
16	20	Amplificator geam electric spate (dreapta)
17	–	–
18	–	–
19	7,5	1993-1995: Conector de legătură date, modul control motor (ECM), unitate control dispozitiv control automat al vitezei (ASCD), senzori oxigen încălziți, supapă control aer la ralanti (IACV-ACC), supapă control aer la ralanti (IACV-FICD), supapă electromagnetică control timp variabil (VTC), supapă electromagnetică reglare presiune (PRVR)
	15	1996-1997: Conector de legătură date, modul control motor (ECM), unitate control automatizare viteză (ASCD), senzori raport aer-combustibil, senzori oxigen încălziți, supapă control aer la ralanti (IACV-ACC), supapă control aer la ralanti (IACV-FICD), supapă electromagnetică control timp variabil (VTC), supapă electromagnetică regulator presiune (PRVR)
20	7,5	Unitate control alertă antifurt, releu demaror alertă antifurt, unitate control lumini de zi, releu trapă, comutator principal geam
21	7,5	Comutator urgență (unitate semnalizatoare combinate)

Număr	Amperi [A]	Descriere
22	7,5	Amplificator al aerului condiționat
23	7,5	Lumină interioară, lumină portbagaj, lumină spot, lumini pentru picioare, lumini de intrare, întrerupătoare uși, unitate de control multifuncțională, lumini pentru oglinzi cosmetice, întrerupător iluminare, releu întrerupător uși spate, întrerupător lumină portbagaj, unitate de control timp, cheie de aprindere Iluminare deschidere, unitate de control alertă antifurt
24	7,5	Releu demaror, modul control motor (ECM), releu demaror alertă antifurt, releu lumini de zi, unitate de control lumini de zi, întrerupător frână de parcare
25	7,5	Întrerupător iluminare, unitate de control lumini de zi, senzor lumină stop și lumină spate, lumini spate, lumini stop, lumini poziție laterale, lumini număr înmatriculare, lumini poziție, unitate de control timp
26	7,5	Lumină în sertar torpedou, întrerupător control iluminare, iluminare: (instrument combinat, brichetă, buton control, întrerupător urgență, ceas, cititor CD și radio, întrerupător principal geam, întrerupător geam (partea pasagerului), dispozitiv control automat viteză (ASCD)) Întrerupător principal, indicator A/T, oglindă retrovizoare automată antiorbire, întrerupător lunetă spate)
27	20	Amplificator geam spate electric (stânga)
28	3	Telefon, unitate transmisie și recepție, kit handsfree
29	10	Unitate control sistem airbag
30	7,5	Întrerupător inhibitor (lumini marșarier, modul control transmisie (TCM), releu poziție parcare/neutru), întrerupător principal dispozitiv control automat viteză (ASCD), releu suspensie ASCD, întrerupător anulare ASCD, unitate control ASCD, releu pompă combustibil
31	7,5	Instrument combinat, întrerupător uși, releu întrerupător uși spate, oglindă retrovizoare automată antiorbire
32	7,5	Sistem direcție activ performanță înaltă (HICAS), unitate control timp, amplificator aer condiționat automat, releu dezghețare lunetă spate
33	15	Scaun încălzit
34	15	Actuator deschidere portbagaj, actuator deschidere capac combustibil
35	–	–
36	20	Releu dezghețare oglindă laterală, releu dezghețare lunetă spate, unitate control timp, amplificator aer condiționat
37	10	Unitate control blocare cutie automată
Releu
R1	Accesorii (№2)
R2	Accesorii (№1)
R3	Aprindere
Întrerupător circuit
CB1	Scaun electric
CB2	Geam electric, trapă, scaun electric, blocare alimentare electrică

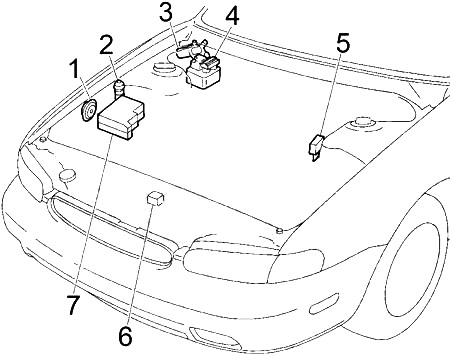

Motor

1. Claxon de alertă împotriva furtului
2. Comutator capotă
3. Motor ștergător parbriz
4. Acționator ABS
5. Unitate control lumină de zi
6. Senzor față zonă coliziune
7. Cutia de siguranțe

Schema cutiei de siguranțe în compartiment motor

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
51	15	Far dreapta, unitate control Far, indicator lumini Faruri de întâlnire, unitate control lumini de zi, unitate control alertă antifurt, releu alertă antifurt
52	15	Far stânga, unitate control Far, unitate control lumini de zi, releu alertă antifurt
53	–	–
54	–	–
55	15	Releu Claxon, întrerupător control dispozitiv control automat viteză (ASCD), unitate control alertă antifurt
56	15	Releu lumină spate (întrerupător lumini, siguranță: “25”, “26”)
57	20	Sistem antiblocare roți (ABS)
58	7,5	Modul control Motor (ECCS), releu bobine de aprindere, senzor debit masic aer, senzor poziție arbore cu came
59	10	Injectoare
60	15	Releu pompă combustibil
61	20	Întrerupător aprindere, releu menținere demaror
62	10	Alternator
63	20	Releu dezgheț lunetă spate, releu dezgheț oglindă ușă
64	20	Releu dezgheț lunetă spate, releu dezgheț oglindă ușă
70	–	–
A	100	Alternator, Siguranță: “E”, “F”, “55”, “56”, “63”, “64”

Număr	Amperi [A]	Descriere
B	25	Ventilator răcire
C	30	Sistem antiblocare roți (ABS)
D	30	Releu demaror, releu oprire demaror, sistem alertă anti-furt, întrerupător inhibitor
E	45	Întrerupător (CB1), Întrerupător (CB2), Releu accesoriu nr. 2 (Siguranțe: “11”, “10”), Siguranțe: “15”, “16”, “27”
F	75	Releu accesoriu nr. 1 (Siguranțe: “5”, “6”, “7”, “8”), Releu aprindere (Siguranțe: “20”, “21”, “22”, “31”, “32”, “33”, “36”, “37”), Siguranțe: “1”, “2”, “3”, “4”, “12”, “13”, “14”, “23”, “34”
Releu
R1	Ventilator răcire
R2	Dispozitiv control automat viteză (ASCD) Menținere
R3	Lumină de zi
R4	Claxon
R5	Ștergător
R6	Poziție parcare/neutral
R7	Demaror
R8	Dezgheț lunetă spate
R9	Dezgheț oglinzi exterioare
R10	1996-1997: Menținere pornire
R11	Climatizare
