Infiniti G20 (1990-2002) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Infiniti G20 (1990–2002), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (configurația siguranțelor).
Schema siguranțelor și releelor – Infiniti G20
Se referă la vehiculele produse în anii:
1990, 1991, 1992, 1993, 1994, 1995, 1996.

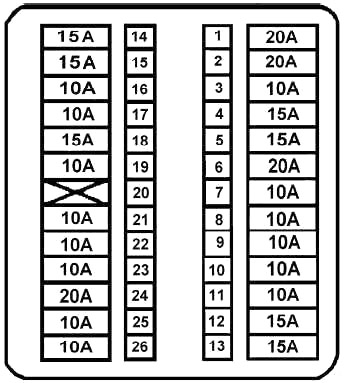

Schema cutiei de siguranțe în habitaclu
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 20 | Dezaburitor lunetă spate |
| 2 | 20 | Dezaburitor lunetă spate |
| 3 | 10 | până în 1993: Timp sistem blocare cutie, modul control (doar A/T) |
| din 1993.5: Deschidere portbagaj și rezervor, sistem control de la distanță Multi | ||
| 4 | 15 | Motor ventilator |
| 5 | 15 | Motor ventilator |
| 6 | 20 | Spălător lunetă |
| 7 | 10 | Sistem control electronic motor (ECCS), releu control becuri, sistem avertizare antifurt, sistem ventilator radiator, sistem pornire (1993.5-1995), sistem control A/T (1993.5-1995), ASCD (1993-5-1995) |
| 8 | 15 | până în 1993: Pompă combustibil |
| 10 | din 1993.5: Sistem airbag | |
| 9 | 10 | Sunet, iluminare ceas |
| 10 | 10 | Climatizare, modul control timp, sistem avertizare antifurt |
| 11 | 10 | Oglindă ușă |
| 12 | 15 | Brichetă |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 15 | Far față anti-ceață |
| 14 | 15 | din 1993.5: Audio |
| 15 | 15 | din 1993.5: Pompă combustibil |
| 16 | 10 | Sistem aprindere, sistem control electronic motor (ECCS), releu blocare ambreiaj (doar M/T), unitate lumină de zi (doar Canada), sistem alertă antifurt (1993.5-1995) |
| 17 | 10 | Faruri de urgență, sistem control la distanță (1993.5-1995) |
| 18 | 10 | Claxon, sistem alertă antifurt, ASCD (1993.5-1995) |
| 19 | 10 | Faruri spate, lumini de poziție, iluminare număr, lumini de poziție laterale, lumini de cortizie, ceas, sonerie avertizare |
| 20 | – | – |
| 21 | 10 | până în 1993: Contor kilometraj combinat, sistem blocare cutie, conector control, releu dezaburire lunetă spate, ceas antenă putere, releu ventilator, lumină marșarier |
| din 1993.5: Contor kilometraj combinat, sistem blocare cutie (A/T), releu ventilator, conector interfață date (conector control), lumină marșarier, releu dezaburire lunetă spate, unitate lumină de zi (Canada), sistem control A/T, ceas antenă putere, releu centură siguranță, releu oglindă încălzită | ||
| 22 | 10 | Semnal aprindere |
| 23 | 10 | Sistem control electronic motor (ECCS) |
| 24 | 20 | până în 1993: Lumini de stop |
| din 1993.5: lumini de stop, ASCD, sistem blocare cutie, sistem ABS | ||
| 25 | 10 | Iluminare interior, faruri, iluminare portbagaj, unitate control timp, sistem alertă antifurt, temporizator antenă putere, sistem centuri siguranță automat cu două puncte (1990-1993) |
| 26 | 10 | Sistem antiblocare, unitate control timp, sistem centuri siguranță automat cu două puncte, dispozitiv control viteză automat (ASCD), unitate lumină de zi (doar Canada) |

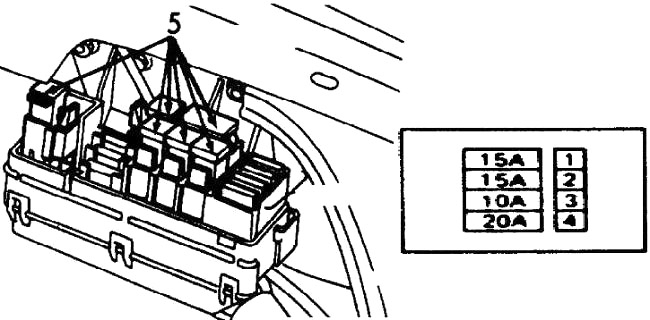

Schema cutiei de siguranțe în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 15 | Faruri |
| 2 | 15 | Unitate lumină de zi (doar Canada) |
| 3 | 10 | Sistem control electronic motor (ECCS) |
| 4 | 20 | Sistem antiblocare roți |
| 5 | 30 | Comutator aprindere (legătură siguranță) |
| 6 | 30 | Fascicul principal (legătură siguranță) |
| 7 | 25 | ECCS (legătură siguranță) |
| 8 | 75 | Alternator (legătură siguranță) |
| 9 | 30 | Sistem ventilator radiator (legătură siguranță) |
| Sistem ventilator radiator (modele releu-3 A/T) | ||
| 10 | 30 | Cutia de relee a sistemului ABS, unitate control ABS (legătură siguranță) |

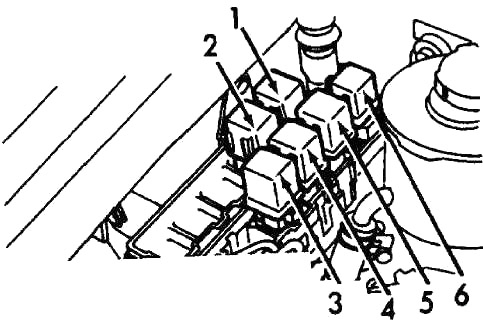

Releu compartiment motor (aripă dreapta)
Modele Cutie automată (1990-1993)
| Număr | Descriere |
|---|---|
| 1 | Releu de alertă antifurt – 1 |
| 2 | Dispozitiv de control al vitezei automat (ASCD) |
| 3 | Releu de climatizare |
| 4 | Releu de alertă antifurt – 2 |
| 5 | Releu far față anti-ceață |
| 6 | Releu claxon |

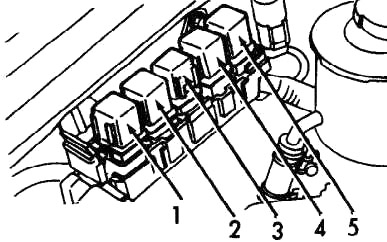

Modele M/T (1990-1993)
| Număr | Descriere |
|---|---|
| 1 | Releu al climatizării |
| 2 | Releu de menținere a dispozitivului de control automat al vitezei (ASCD) |
| 3 | Releu al claxonului |
| 4 | Releu de alertă antifurt – 1 |
| 5 | Releu de alertă antifurt – 2 |
1993,5-1995
| Număr | Descriere |
|---|---|
| 1 | Releu demaror radiator – 3 |
| 2 | Releu claxon – 2 |
| 3 | Releu ventilator radiator |
| 4 | Releu menținere dispozitiv control automat viteză (ASCD) |
| 5 | Releu menținere dispozitiv control automat viteză (ASCD) |
| 6 | Releu climatizare |
| 7 | Releu lumină de zi (Canada) |
| 8 | Releu încălzire oglindă |
| 9 | Releu alertă antifurt – 1 |
| 10 | Releu claxon |

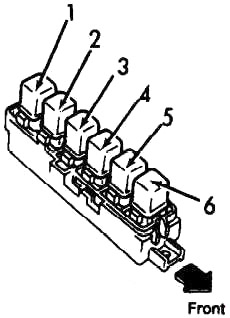

Releu compartiment motor (prin baterie)
| Număr | Descriere |
|---|---|
| 1 | până în 1993: Releu pompa combustibil |
| din 1993.5: Releu ștergător/ștergătoare parbriz față | |
| 2 | 1991: Releu față proiectoare de ceață (modele M/T) |
| 1992-1995: Releu ECCS | |
| 3 | 1991-1993: Releu ventilator răcire radiator – 2 (modele A/T) |
| 1992-1993: Releu față proiectoare de ceață (modele M/T) | |
| din 1993.5: Releu de alertă antifurt – 2 | |
| 4 | până în 1993: Releu ventilator răcire radiator – 1 |
| din 1993.5: Releu pompa combustibil | |
| 5 | Releu blocare ambreiaj (modele US M/T) |
| Releu inhibitor (modele A/T) | |
| 6 | până în 1993: Releu ștergător/ștergătoare parbriz față |
| din 1993,5: Releu ventilator răcire radiator – 2 |
Schema cutiei de siguranțe și relee – Infiniti G20
Se referă la vehiculele produse în anii:
1998, 1999, 2000, 2001, 2002.

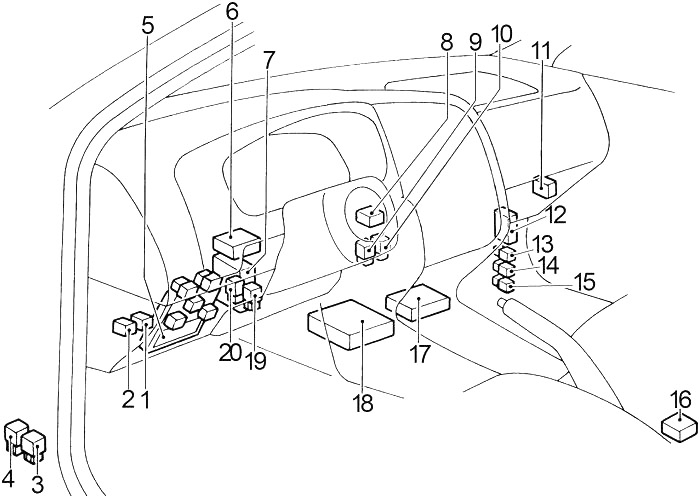

Habitaclu
- Comutator circuit nr. 1 (releu geam, închidere uși, lampă interioară, trapă)
- Comutator nr. 2 (alimentare) scaun de alimentare)
- Releu dezumidificator oglinzi exterioare
- Releu pompa combustibil nr. 2
- Cutia de siguranțe
- Unitate control viteză automată (ASCD)
- Unitate control inteligent acces
- 2000-2002: Sistem imobilizare vehicul Infiniti
- Releu unitate control motor (ECM)
- Releu pompa combustibil nr. 1
- Unitate control lumină de zi
- 1998-1999: Unitate control ABS
2000-2002: Unitate control pentru economisire baterie faruri - 2000-2002: Releu RH far
- 2000-2002: Releu lampă spate
- 2000-2002: Releu far stânga
- Unitate senzor diagnosticare sistem airbag
- Modul control transmisie (TCM)
- Modul control motor (ECM)
- 1998-1999: Releu automat control viteză (ASCD) Releu oprire frână
2000-2002: Releu deblocare portbagaj - Unitate flash combinată

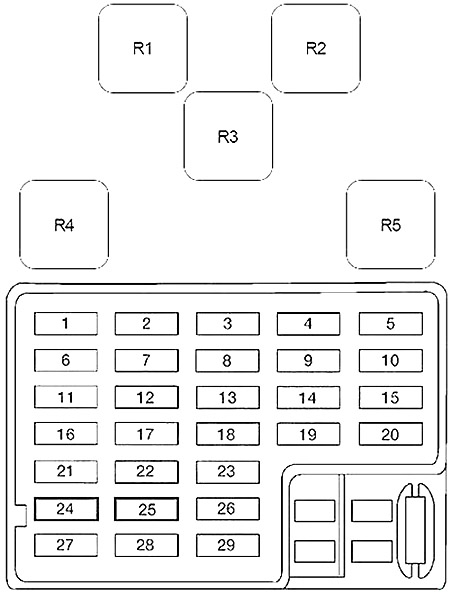

Schema cutiei de siguranțe din habitaclu
Siguranțele se află în spatele capacului bordului pe partea șoferului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Motor ventilator |
| 2 | 15 | Motor ventilator |
| 3 | 7,5 | Sistem antiblocare roți (ABS) |
| 4 | 7,5 | Sistem de imobilizare vehicul Infiniti |
| 5 | 7,5 | Contor combinat, indicator de siguranță, sistem de imobilizare vehicul Infiniti |
| 6 | 10 | Climatizare |
| 7 | 10 | Electrovalvă de evacuare rezervor, supapă de ocolire a supapei de închidere a golului |
| 8 | 10 | Unitate de control inteligentă a accesului (închidere uși, întrerupător uși față, lampă interioară), unitate de control pentru economisirea bateriei farurilor, semnal de avertizare, releu dezumidificator lunetă spate, releu dezumidificator oglinzi exterioare, releu geam electric (geam alimentare, trapă), dispozitiv control automat viteză (ASCD) Întrerupător ambreiaj (cutie manuală), întrerupător frână ASCD, unitate control ASCD, sistem de imobilizare vehicul Infiniti |
| 9 | 10 | Releu dezumidificator oglinzi exterioare, întrerupător telecomandă oglinzi exterioare |
| 10 | 7,5 | Audio, antenă putere, unitate de control inteligentă a accesului |
| 11 | 10 | Contor kilometraj combinat, generator, lampă marșarier (întrerupător lampă marșarier (cutie manuală), întrerupător poziție parcare/neutru (cutie automată)) |
| 12 | 7,5 | Întrerupător urgență, unitate flash combinată |
| 13 | 15 | Brichetă |
| 14 | 15 | Întrerupător lumină de stop, lumină de stop, unitate control dispozitiv control automat viteză (ASCD) |
| 15 | 15 | Releu deblocare portbagaj |
| 16 | 10 | Unitate control pentru economisirea bateriei farurilor, releu poziție parcare/neutru, întrerupător poziție parcare/neutru, ventilator răcire, releu avertizare anti-furt |
| 17 | 15 | Releu pompă combustibil |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 10 | Senzori de oxigen încălziți |
| 19 | 20 | Motor ștergător parbriz față, motor spălător parbriz față, întrerupător ștergător parbriz față |
| 20 | 10 | Întrerupător de urgență, unitate flash combinată, releu multifuncțional telecomandă |
| 21 | 10 | Modul control transmisie (TCM) |
| 22 | 10 | Unitate senzor diagnostic sistem airbag |
| 23 | – | – |
| 24 | 10 | Unitate control inteligent acces (închidere uși, întrerupător uși față, lampă interioară), unitate control economisire baterie faruri, lumini oglinzi retrovizoare, lampă portbagaj, întrerupător cheie, semnal avertizare, sunet, antenă alimentare, releu geam electric (geam electric, trapă), Transmițător Homelink |
| 25 | 10 | Injectoare combustibil |
| 26 | 10 | Sistem aprindere, unitate control lumină de zi |
| 27 | – | – |
| 28 | 10 | Scaun încălzit |
| 29 | – | – |
| R1 | Control mai multe telecomenzi | |
| R2 | Alimentare geam electric | |
| R3 | Ventilator răcire | |
| R4 | Aprindere | |
| R5 | Accesoriu | |

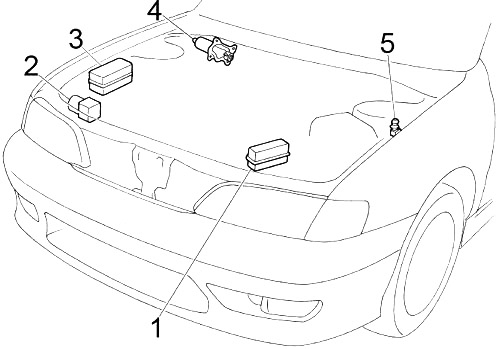

Compartiment motor
- Cutia de siguranțe
- Actuator ABS și unitate electrică
- Cutia de relee
- Motor ștergător față
- Comutator capotă
Schema cutiei de siguranțe în compartiment motor
Se află lângă baterie.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 30 | – | – |
| 31 | – | – |
| 32 | 15 | 2000-2002: Releu far stânga (faro sinistro, semnalizator faruri de drum, modul control pentru economisirea bateriei farului, releu lampă avertizare antifurt) |
| 15 | 1998-1999: Faro sinistro, modul control lumină de zi, releu lampă avertizare antifurt | |
| 33 | 15 | 2000-2002: Releu far dreapta (faro destro, releu proiectoare de ceață față, modul control pentru economisirea bateriei farului, releu lampă avertizare antifurt) |
| 15 | 1998-1999: Faro destro, modul control lumină de zi, releu lampă proiectoare de ceață față, releu lampă avertizare antifurt | |
| 34 | 10 | 2000-2002: Releu lumini spate (lumini de poziție laterale, lumini de înregistrare, lumini combinate, întrerupător iluminare, lampă compartiment motor, întrerupător control iluminare, modul control pentru economisirea bateriei farului, întrerupător închidere centuri de siguranță, gong avertizare, iluminare: (contor combinat, amplificator automat climatizare, modul control butoane, audio, dispozitiv cutie automată, întrerupător urgență, întrerupător principal geam, întrerupător dezumidificator lunetă spate, scrumieră)) |
| 10 | 1998-1999: Lumini de poziție laterale, lumini de înregistrare, lumini combinate, iluminare: (contor combinat, amplificator automat climatizare, modul control push, audio, dispozitiv cutie automată, întrerupător urgență, întrerupător principal geam, întrerupător dezumidificator lunetă spate, scrumieră, întrerupător principal modul control automat viteză (ASCD)) | |
| 35 | 15 | Bobine de aprindere, senzor debit masic aer, senzor poziție arbore cu came |
| 36 | 10 | 2000-2002: Releu claxon (jos), întrerupător claxon, întrerupător control modul control automat viteză (ASCD) |
| 10 | 1998-1999: Releu claxon nivel jos, întrerupător claxon, întrerupător control modul control automat viteză (ASCD) | |
| 37 | 7,5 | Generator |
| 38 | 15 | Amplificator audio BOSE |
| 39 | 20 | Releu dezumidificator lunetă spate, indicator dezumidificator lunetă spate |
| 40 | 20 | Releu dezumidificator lunetă spate |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 41 | 10 | 2000-2002: Releu Claxon (înalt) |
| 10 | 1998-1999: Releu semnal acustic Claxon, întrerupător Claxon, întrerupător control dispozitiv control automat viteză (ASCD) | |
| 42 | 15 | Releu pompa combustibil |
| 43 | 15 | Releu proiectoare de ceață față |
| 44 | – | – |
| 45 | – | – |
| A | 80 | Releu accesoriu (Siguranțe: “9”, “13”, “19”), Releu aprindere (Siguranțe: “3”, “7”, “8”, “11”, “12”, “18”, “28” ), Releu ventilator (Siguranțe: “1”, “2”), Siguranțe: “4”, “5”, “14”, “15”, “20”, “24” |
| B | 40 | Ventilator răcire |
| C | 40 | 1998-2001; 2002 A/T: Ventilator răcire |
| 30 | 2002 M/T: Ventilator răcire | |
| D | 30 | Întrerupător circuit nr. 1 (releu geam, trapă, unitate control inteligentă intrare (încuietori uși, întrerupător uși față, lampă interior)), întrerupător nr. 2 (scaun) |
| E | 100 | Generator, siguranță: “A”, “B”, “C”, “D”, “F”, “G”, “H”, “32”, “33”, “34”, “35”, “36 ”, “37”, “38”, “39”, “40”, “41”, “42”, “43” |
| F | 40 | Sistem antiblocare roți (ABS) |
| G | 40 | Aprindere |
| H | 40 | Sistem antiblocare roți (ABS) |
| I | – | – |

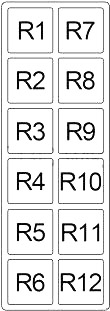

Cutia de relee a compartimentului motor
| Număr | Releu |
|---|---|
| R1 | 1998-1999: Avertizare antifurt |
| R2 | Ventilator răcire (№2) |
| R3 | 2000-2002: Lampă avertizare antifurt |
| 1998-1999: Motor Sistem antiblocare roți (ABS) | |
| R4 | 2000-2002: Dezumidificator lunetă spate |
| 1998-1999: Electrovalvă Sistem antiblocare roți (ABS) | |
| R5 | Cutie automată: poziție parcare/gol |
| Cutie manuală: blocare ambreiaj | |
| R6 | Climatizare |
| R7 | Ventilator răcire (№1) |
| R8 | 1998-1999: Claxon (jos) |
| R9 | 2000-2002: Lampă proiectoare de ceață față |
| 1998-1999: Lampă avertizare antifurt | |
| R10 | 2000-2002: Claxon (jos/sus) |
| 1998-1999: Claxon (sus) | |
| R11 | Ventilator răcire (№3) |
| R12 | 1998-1999: Lampă proiectoare de ceață față |
