Volkswagen Golf Plus (2005-2014) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Golf Plus (2005–2014), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Volkswagen Golf Plus – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Volkswagen Golf Plus este siguranța 30 (20A) în cutia de siguranțe din compartimentul pasagerilor.
Compartiment pasageri

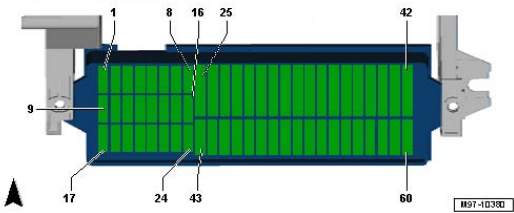

Cutia de siguranțe în VW Golf Plus

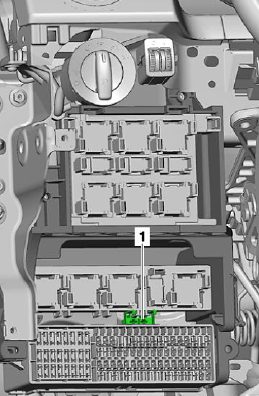

Cutia principală de siguranțe se află în spatele compartimentului pentru obiecte rabatabil de partea șoferului.
De sus este unitatea principală cu relee. Poate exista și o siguranță termică pentru reglarea scaunului șoferului: 1 – 20A.

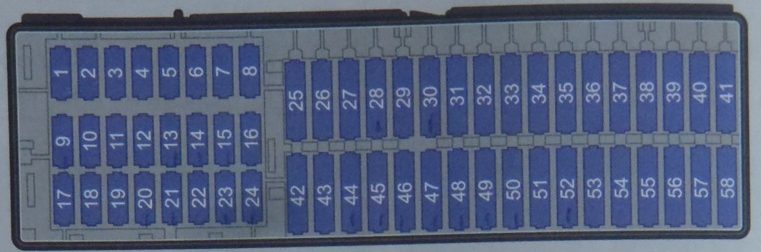

Sunt posibile 2 versiuni diferite ale cutiei de siguranțe. Se diferențiază prin numărul de elemente 58 și 60.
Tip 1
Descriere
| 1 | 10A Unitate control autorizare acces și aprindere |
| 2 | 10A Unitate control autorizare acces și aprindere |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | 5A Unitate control sistem airbag și indicator dezactivare airbag partea pasagerului față |
| 10 | |
| 11 | |
| 12 | 10A Unitate control iluminare adaptativă și control rază faruri stânga |
| 13 | 5A / 15A Controler asistență parcare;
Controler Climatizare; Comutator selecție încălzitor și mod operare; Releu ventilator aer proaspăt; Buton dezactivare ASR și ESP și indicatorul lor de control; Buton indicator presiune pneuri; Comutator lumini marșarier; Senzor poluare aer; Oglindă retrovizoare electrocromatică; Buton mod Start-stop. |
| 14 | 10A / 15A Interfață diagnostic bus date;
Unitate control bord; Manetă cutie viteze; Comutator lumini; Buton dezactivare ASR și ESP; Buton indicator presiune pneuri; Comutator lumini frână; Comutator multifuncțional; Comutator Tiptronic; Releu pompă combustibil; Unitate control servodirecție; Unitate control Sistem antiblocare roți (ABS); Releu demaror; Unitate control detectare remorcă; Unitate control motor. |
| 15 | 10A Control rază faruri;
Debitmetru aer; Rezistor încălzire pentru ventilare compartiment motor; Releu ventilator aer proaspăt; Unitate control senzor manetă cutie viteze; Unitate control iluminare adaptativă și rază faruri; Actuator control rază far stâng. |
| 16 | 10A / 15A Unitate control sistem iluminare adaptativă și control rază faruri dreapta |
| 17 | 5A Unitate control bord |
| 18 | 10A Unitate control pentru electronica telefon mobil |
| 19 | |
| 20 | 10A Manetă cutie viteze;
Unitate control Climatizare. |
| 21 | 20A Unitate control alimentare la bord;
Unitate control uși spate stânga (închidere centralizată) |
| 22 | 10A Senzor interior;
Sirena alarmă. |
| 23 | 10A Unitate control cameră marșarier;
Comutator lumină; Senzor ploaie și lumină; Priză diagnostic; Releu lunetă încălzită; Unitate control alimentator la bord. |
| 24 | 10A Centrală ușă partea șoferului (închidere centralizată);
Centrală ușă partea pasagerului (închidere centralizată). |
| 25 | |
| 26 | 20A Pompă gol frână |
| 27 | |
| 28 | |
| 29 | 20A Motor ștergător lunetă |
| 30 | 20A Brichetă |
| 31 | |
| 32 | |
| 33 | 40A Releu ventilator răcire |
| 34 | |
| 35 | |
| 36 | |
| 37 | |
| 38 | |
| 39 | |
| 40 | 15A Modul control recunoaștere remorcă |
| 41 | 15A Modul control recunoaștere remorcă |
| 42 | 20A Modul control recunoaștere remorcă |
| 43 | Invertor 30A cu priză, 12V – 230V |
| 44 | 25A Încălzire lunetă, releu ventilator răcire |
| 45 | 30A Controler ușă partea șoferului (geam electric);
Controler ușă partea pasagerului față (geam electric). |
| 46 | 30A Controler uși spate stânga (geam electric);
Controler uși spate dreapta (geam electric). |
| 47 | 15A Pompă combustibil și releul său |
| 48 | 20A Modul control alimentare bord |
| 49 | 40A Modul control ventilator răcire |
| 50 | 30A Modul control încălzire scaun față |
| 51 | 20A Controler trapă glisantă |
| 52 | Releu 20A pentru sistem spălător faruri |
| 53 | 15A Motor electric pentru reglare longitudinală suport lombar |
| 54 | Modul control 5A PDA |
| 55 | |
| 56 | |
| 57 | 15A Unitate principală |
| 58 | |
| 59 | |
| 60 |
Tip 2
Descriere
| Descriere | Număr (următorul în paranteză amperi) |
| Tracțiune – dispozitiv de cuplare | 2 (5), 39 (15), 40 (15), 41 (20). |
| Sistem antiblocare roți (ABS) | 14 (5), 18 (5) |
| Senzor înclinare | 43 (5) |
| Semnale de frânare | 13 (10) |
| Comutator lumină de frână | 14 (5) |
| Macara geam față | 45 (30) |
| Macara geam spate | 46 (30) |
| Ventilator | 33 (40) sau 56 (40) |
| Geam spate încălzit | 44 (25) |
| Spălător geam spate | 28 (15) |
| Ultrasunete în habitaclu | 43 (5) |
| Pompă combustibil | 47 (15) |
| Control debit faruri | 3 (5) |
| Priză externă | 53 (15) |
| Parktronic | 55 (5) |
| Telecomandă | 4 (5) |
| Senzor ploaie | 42 (5) |
| Spălător faruri spate | 52 (20) |
| Elettroluk | 51 (25) |
| Încălzire scaun | 13 (5), 31 (5), 50 (30) |
| Ușă alimentare combustibil | 48 (25) |
| Telefon | 10 (5) |
| Închidere centralizată uși față | 24 (10) |
| Închidere centralizată uși spate | 48 (25) |
| Brichetă | 49 (25) |
| Priză spate | 54 (20) |
| Priză 230V | 37 (30) |

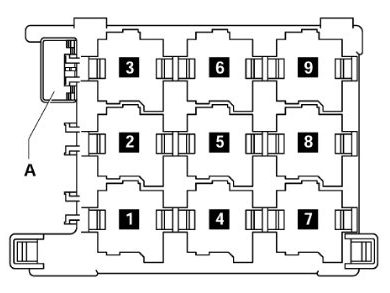

Bloc relee
Descriere
- J496 – Releu pompă lichid răcire suplimentar (449)
- J39 – Releu sistem curățare faruri (53)
- J17 Releu pompă combustibil (449) / J643 Releu presiune combustibil (449)
- J1З – releu ventilator admisie (404)
- J333 – Releu dezactivare pompă combustibil (404)
- neutilizat
- J485 – Releu pentru funcționare încălzitor suplimentar (449)
- J682 – Releu alimentare bornă 50 (433), din mai 2006 (53)
- – neutilizat
A – siguranță termică S44 1 pentru reglare poziție scaun șofer 30 A
J17 și J643 sunt minirelee și sunt instalate (în funcție de echipare) într-o priză a blocului relee.

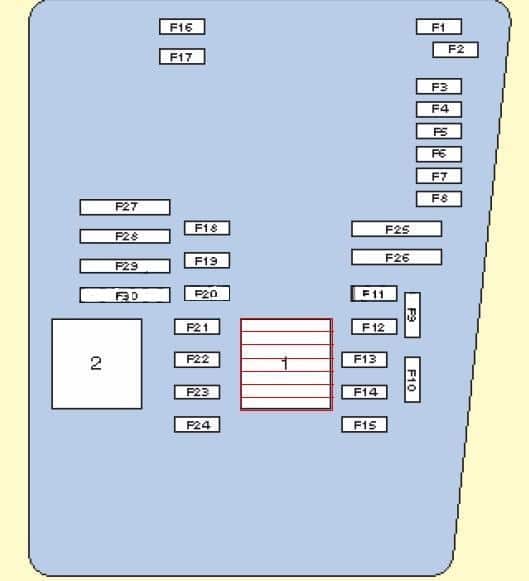

Compartiment motor
Se află lângă bateria. Aici sunt două cutii de siguranțe și siguranțe de mare putere.
Descriere
| 1 | Releu control motor |
| 2 | Releu pompă aer evacuat |
| F1 | (30A) Ștergător față |
| F2 | (5A) Modul control electronic coloană volan;
(30A) Unitate mecatronică cutie DSG. |
| F3 | (5A) Unitate control alimentare bord |
| F4 | (30A) Modul control Sistem antiblocare roți (ABS) |
| F5 | (15A) Modul control cutie |
| F6 | (5A) Panou instrumente |
| F7 | (40A) Releu putere |
| F8 | (15A) Sistem audio/unitate principală |
| F9 | (5A) Unitate control telefon |
| F10 | (5A/10A) Unitate control electronic motor |
| F11 | (20A) Unitate control încălzitor suplimentar |
| F12 | (5A) magistrală date CAN, unitate control poartă; |
| F13 | (15A / 30A) Unitate control electronic motor |
| F14 | (20A) Sistem gestionare motor, bobină aprindere |
| F15 | (5A/10A) Sistem gestionare motor, senzor lambda |
| F 16 | (30A) Modul control ABS, far dreapta |
| F17 | (15A) Claxon |
| F18 | (30A) Sistem audio |
| F19 | (30A) Ștergător și spălător parbriz față |
| F20 | (10A) Pompă lichid răcire |
| F21 | (10A / 15A) Sistem gestionare motor;
Senzor lambda; Cuplaj magnetic ventilator admisie. |
| F22 | (5A) Comutator poziție pedală ambreiaj |
| F23 | (5A/10A/15A) Sistem gestionare motor;
Regulator presiune combustibil; Releu pompă aer secundar. |
| F24 | (10A) Sistem gestionare motor;
Supapă EGR; Supapă electro-magnetică. |
| F25 | (40A) Unitate control ABS |
| F26 | (30A) Far stânga |
| F27 | (50A) Modul control bujii |
| F28 | (40A) Circuite aprindere principale |
| F29 | (50A) Siguranță termică 1 pentru reglare scaun |
| F30 | (40A) Sistem pornire;
(50A) Releu contact evacuare X. |

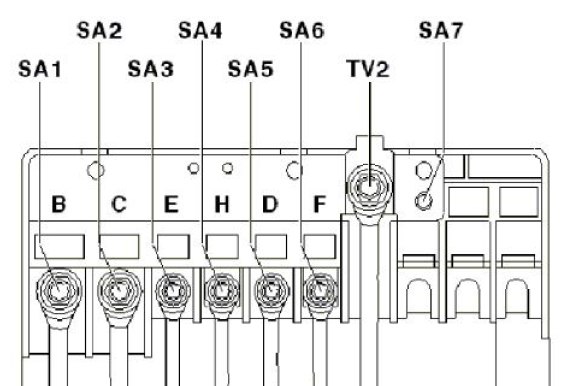

Schema siguranțe
- 150 / 200А – Generator
- 80A – Servodirecție
- 50A – Ventilator radiator
- 80A – Releu putere mare încălzire
- 80A – Conexiune bornă 30, cutia de siguranțe
- 40A – Releu încălzire putere mică
- 50A – Conexiune bornă 30, cutia de siguranțe
