Honda Odyssey RL3/RL4 (2005-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Honda Odyssey (RL3/RL4) 2005-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).
Schema siguranțelor și releelor – Honda Odyssey RL3/RL4
Se referă la vehiculele produse în anii:
2005, 2006, 2007, 2008, 2009, 2010.
Pentru Brichetă (prize de alimentare) în Honda Odyssey răspund siguranțele 9 (priză accesorii față), 12 (din 2006: priză accesorii spate) în bloc siguranțe bord partea șoferului și siguranța 9 (2005-2006: Priză Accesorii) în bloc siguranțe bord partea pasagerului.

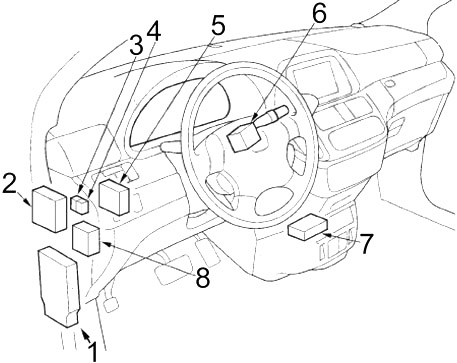

Habitaclu
- Bloc siguranțe №1
- Unitate control senzor parcare/marșarier
- Releu reglabil pentru pedala față
- Releu reglabil pentru pedala spate
- Unitate control automată a iluminării
- Unitate control combinată a întrerupătorului
- Unitate control HandsFreeLink (2008-2010)
- Unitate control lumini de zi (2008-2010)
- 2008-2010 (USA): Unitate Imoes
- Releu trapă
- Releu închidere trapă
- Modul control semnalizator

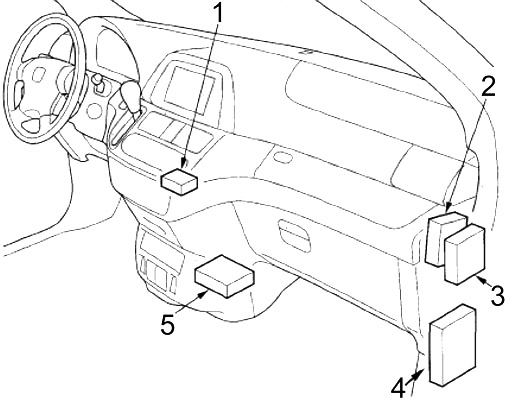

- 2008-2010 (Ca): Unitate Imoes
- Display navigație sau unitate audio
- Unitate control climatizare față
- Panou control climatizare sau panou control climatizare
- Unitate audio (sistem audio premium)
- Unitate cititor DVD
- Unitate control imobilizator-receptor
- Unitate activă control zgomot
- Amplificator audio (sistem audio premium)
- Unitate control suport motor
- Patru siguranțe №2
- Unitate sistem de reținere suplimentară (SRS)

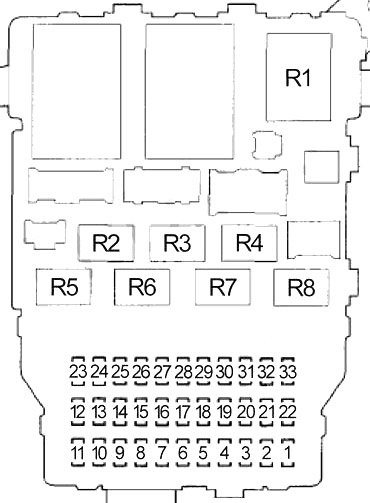

Patru siguranțe în habitaclu 1
Se află sub bord partea șoferului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 7,5 | 2008-2010: Unitate control sistem monitorizare presiune pneuri (TPMS) |
| 2 | 15 | Bobine de aprindere, modul control sistem propulsie – PCM (releu principal) |
| 3 | 10 | Releu lumini de zi, unitate control lumini de zi (2008-2010), unitate control integrată Multiplex (MICU) |
| 4 | 15 | Senzori raport aer-combustibil (A/F), senzori oxigen secundari încălziți (HO2S) |
| 5 | 10 | Unitate audio, receptor XM, unitate navigație (cu navigație), player DVD (cu sistem divertisment scaun spate) |
| 6 | 7,5 | Lumină ambientală, lumină compartiment încărcare, lumină cortizie ușă partea șoferului, lumină cortizie ușă partea pasagerului față, lumină oglindă cosmetică șofer, lumină oglindă cosmetică pasager față, lumină hartă individuală față, lumină hartă individuală spate stânga, lumină hartă individuală spate dreapta. Lampă întrerupător alimentare spate |
| 7 | 7,5 | Unitate control întrerupător combinat, unitate control multiplex uși, modul control indicator, unitate control imobilizator-receptor, display navigație (cu navigație), unitate navigație (cu navigație), unitate control ușă culisantă stânga, unitate control ușă culisantă dreapta, alimentare unitate control hayon spate, unitate control scaun electric, unitate control integrată Multiplex (MICU), unitate control MICU spate, unitate control HandsFreeLink (2008-2010), unitate Imoes (2008-2010), unitate control oglinzi electrice (2008-2010 — Touring) |
| 8 | – | – |
| 9 | 10 | 2005-2007: Priză alimentare accesorii partea șoferului |
| 15 | 2008-2010: Priză alimentare accesorii partea șoferului | |
| 10 | 7,5 | Unitate sistem reținere suplimentară (SRS), unitate senzor masă pasager, unitate sistem detectare poziție pasager (OPDS) (2005-2007), unitate sistem detectare pasager (ODS) (2008-2010) |
| 11 | 30 | Motor ștergător față |
| 12 | 15 | Releu priză alimentare accesorii spate, iluminare compartiment încărcare |
| 13 | 20 | Unitate control ușă culisantă stânga |
| 14 | 20 | Unitate control scaun electric |
| 15 | 20 | Releu reglabile pentru pedale |
| 16 | 20 | Unitate control scaun electric |
| 17 | 20 | Unitate control electrică hayon spate |
| 18 | 15 | Alternator, întrerupător poziție pedală frână, modul electric senzor sarcină (ELD), supapă purjare absorbitor vapori combustibil (EVAP), modul control modulator VSA, modul control sistem propulsie – PCM (VBSOL și IG1 ACC) |
| 19 | 15 | Pompă combustibil, unitate control imobilizator-receptor, modul control sistem propulsie – PCM (IG1), unitate Imoes (2008-2010) |
| 20 | 10 | Motor spălător parbriz, releu motor ștergător spate, motor ștergător spate |
| 21 | 7,5 | Electromagnet bloc cutie A/T, unitate control iluminare automată, unitate control întrerupător combinat, unitate control senzor parcare și marșarier, modul control indicatori, unitate control montare motor, întrerupător alimentare oglinzi, modul control releu, unitate control alimentare scaun, alimentare unitate control uși culisante stânga, unitate control uși culisante dreapta, unitate control hayon electric, unitate control sistem monitorizare presiune pneuri (TPMS), unitate control integrată Multiplex (MICU), MICU spate, unitate control lumini de zi (2008-2009 USA), busolă electrică (turism fără sistem navigație), unitate control oglindă electrică (2008-2009 Touring), unitate control senzor parcare și marșarier (2008-2010) |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 22 | 10 | Unitate de reținere suplimentară (SRS) |
| 23 | 7,5 | Diod ventilator radiator, modul control sistem grup propulsor – PCM (LAF R) |
| 24 | 20 | Comutator geam scaun spate stânga |
| 25 | 20 | Comutator geam scaun spate dreapta |
| 26 | 20 | Comutator geam partea pasagerului față |
| 27 | 20 | Unitate control multiplex uși, comutator geam partea șoferului față |
| 28 | 20 | Releu deschidere/închidere trapă |
| 29 | – | – |
| 30 | 10 | Unitate invertor AC, unitate control automată iluminare, motor pedale reglabile electric, unitate control climatizare, releu motor ventilator, modul control sistem grup propulsor – PCM (FAN L și ACC L), unitate control climatizare spate, actuatori oglinzi electrice, releu încălzire scaune, panou control climatizare față, panou control climatizare spate, motor control recirculare, întunecare automată oglindă interioară (cu întunecare automată oglindă interioară) (2007-2010), monitor oglindă retrovizoare (2007-2010), actuatori oglinzi electrice (2007-2010), siguranță : № 2 |
| 31 | 15 | 2008-2010: Modul control sistem grup propulsor (PCM) |
| 32 | 10 | Unitate activă control zgomot, unitate audio, amplificator audio (cu sistem audio premium), grup priză auxiliară (cu sistem de divertisment spate), priză alimentare accesorii șofer, unitate cititor DVD (cu sistem de divertisment spate), comutator aprindere, unitate navigație, display navigație, releu priză alimentare accesorii pasager (2005-2007), unitate control integrată multiplex (MICU), releu priză alimentare accesorii șofer, unitate control HandsFreeLink (2008-2010) |
| 33 | – | – |
| – | 7,5 | 2008-2010: Modul control sistem grup propulsor (PCM), semnal demaror |
| R1 | Semnalizatoare și lumini de urgență | |
| R2 | Bobine de aprindere | |
| R3 | PGM-FI Principal №1 | |
| R4 | Priză alimentare accesorii șofer | |
| R5 | PGM-FI Principal №2 (Pompă combustibil) | |
| R6 | Alimentare geam | |
| R7 | Subreleu PGM-FI | |
| R8 | Deconectare pornire | |

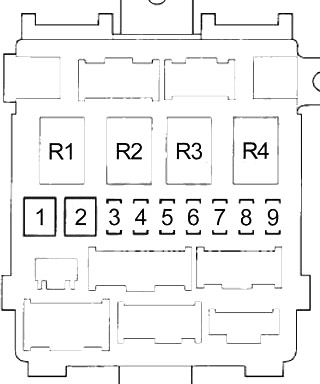

Patru siguranțe în habitaclu nr 2

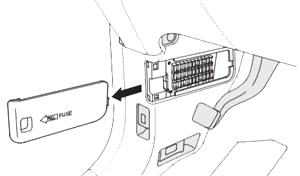

Se află sub bord, partea pasagerului. Pentru a-l deschide, trageți marginea dreaptă a capacului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | 30 | Releu motor ventilator spate |
| 2 | – | – |
| 3 | 15 | Releu control actuator clapetă |
| 4 | 20 | Actuator încuietoare uși glisante stânga, unitate control integrată Multiplex (MICU) |
| 5 | – | – |
| 6 | 15 | Comutator încălzire scaun șofer, comutator încălzire scaun pasager |
| 7 | 7,5 | Display navigație, dispozitiv navigație, iluminare scrumieră, dispozitiv audio, comutator radio la distanță, comutator combinat cruise control, panou control climatizare, comutator uși electrice glisante, player DVD (cu sistem de divertisment spate), controler și display spate (cu sistem de divertisment spate), iluminare sertar torpedou, comutator iluminare habitaclu șofer, comutator oprire, comutator VSA OFF, comutator pedală reglabilă, comutator senzor parcare/marșarier, comutator alimentare hayon spate, comutator trapă, comutator încălzire scaun șofer, comutator încălzire scaun pasager, comutator avertizare pericol, comutator control vocal HFL (2008-2010 Touring) |
| 8 | 20 | Unitate control uși glisante dreapta |
| 9 | 10 | 2005-2007: Priză alimentare accesorii partea pasagerului |
| R1 | Control suport motor | |
| R2 | Sistem electronic control clapetă (ETCS) | |
| R3 | Încălzire scaune | |
| R4 | 2005-2007: Priză alimentare accesorii partea pasagerului | |

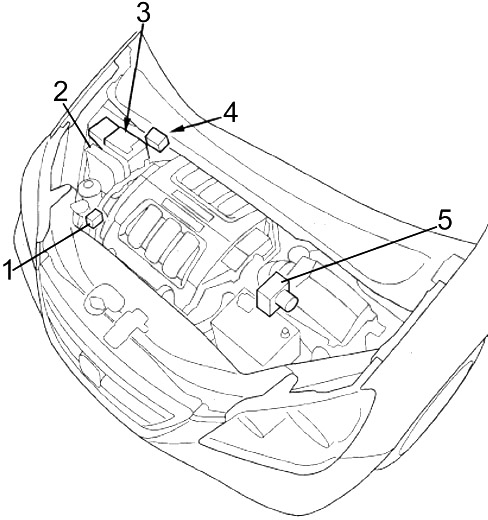

Motor
- Patru relee
- Modul control sistem grup propulsor (PCM)
- Patru siguranțe №1
- Patru siguranțe №2
- Unitate control modulator VSA
Patru siguranțe 1

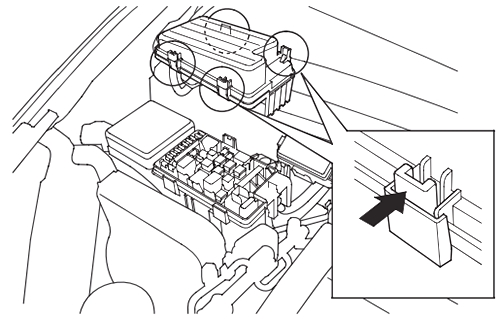

Cutia de siguranțe principală din compartiment motor se află pe partea pasagerului. Pentru a o deschide, apăsați clemele, așa cum este arătat.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Far stânga (faruri de întâlnire) |
| 2 | 30 | Dezghețare lunetă spate, bloc siguranțe control |
| 3 | 10 | Far stânga (faruri de drum) |
| 4 | 15 | Lumină ambientală, lumină poziție față stânga, lumină poziție față dreapta, lumină spate stânga, lumină număr stânga, lumină spate dreapta, lumină număr dreapta, lumină spate interior dreapta, întrerupător memorie poziție șofer, lumină întrerupător oglindă electrică, panou control climatizare spate, conector iluminare remorcă, bloc siguranțe control, modul control releu, siguranță: № 7 |
| 5 | 10 | Far dreapta (faruri de drum) |
| 6 | 10 | Far dreapta (faruri de întâlnire) |
| 7 | 7,5 | Lumină marșarier, bloc siguranțe control |
| 8 | 15 | Conector date (DLC), modul control sistem propulsie (PCM), releu principal PGM-FI № 1, releu principal PGM-FI № 2, senzor poziție arbore cu came (CMP), senzor poziție arbore motor (CKP) A/B, injectoare, siguranță : № 23 |
| 9 | 30 | Motor ventilator condensator climatizare |
| 10 | – | – |
| 11 | 30 | Releu control ventilator, motor ventilator radiator |
| 12 | 7,5 | Ambreiaj compresor climatizare |
| 13 | 20 | Bloc aprindere, întrerupător poziție pedală frână, claxon jos, claxon sus, bloc siguranțe control |
| 14 | 30 | Dezghețare lunetă spate, unitate control multiplex spate (MICU) |
| 15 | 40 | Siguranță (cutia de siguranțe în habitaclu nr 1): nr 5, 6, 7, 8, 9; Siguranță (cutia de siguranțe în compartiment motor): № 7 |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 16 | 15 | Semnalizator/Semnalizatoare direcție/releu de urgență, întrerupător avertizare pericol și indicator dezactivare airbag partea pasagerului, conector iluminare remorcă (YOP) |
| 17 | 30 | Modulator VSA-modul control |
| 18 | 30 | Modulator VSA-modul control |
| 19 | 30 | Siguranță (bloc siguranțe în habitaclu nr 1): nr 1, 2, 3, 4 |
| 20 | 40 | Siguranță (bloc siguranțe în habitaclu nr 1): nr 12, 14, 15, 16, 17 |
| 21 | 40 | Motor ventilator |
| 22 | 120 | Alternator, siguranță (bloc siguranțe compartiment motor): nr 1, 3, 4, 5, 6, 8, 9, 10, 11, 12, 14, 15, 19, 20, 21, 22 |
| 70 | Siguranță (bloc siguranțe în habitaclu nr 2): nr 1, 2, 3, 4, 5, 6, 8, 9 | |
| 23 | 50 | Blocare aprindere |
| 50 | cu sistem de siguranță: releu geam electric, siguranță (bloc siguranțe în habitaclu nr 1): nr 27, 28 | |
| 40 | fără sistem de siguranță: releu geam electric, siguranță (bloc siguranțe în habitaclu nr 1): nr 27, 28 | |
| R1 | Ventilator radiator | |
| R2 | Ventilator condensator climatizare | |
| R3 | Dezghețător lunetă scaun spate | |
| R4 | Ambreiaj compresor climatizare | |
| R5 | Motor ventilator față | |

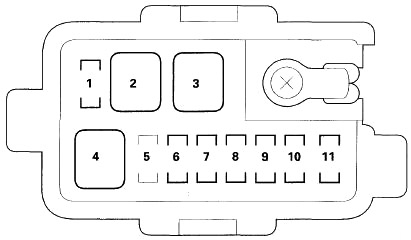

Patru siguranțe 2
O cutia de siguranțe suplimentară în compartiment motor se află în spatele cutiei de siguranțe principală.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | – | – |
| 2 | 40 | Unitate control uși glisante stânga |
| 3 | 40 | Unitate control uși glisante dreapta |
| 4 | 40 | Unitate control electrică hayon spate |
| 5 | 20 | Amplificator audio (cu sistem audio premium) |
| 6 | 20 | Unitate invertor climatizare |
| 7 | 10 | Releu lumină anti-ceață |
| 8 | 10 | EX-L, Touring (3.5L J35A7): Unitate control suport motor |
| 9 | 7,5 | 2005-2007: Unitate control sistem monitorizare presiune pneuri (TPMS) |
| 20 | 2008-2010: Motor reglare scaun pasager față (comutator reglare scaun pasager față) | |
| 10 | 20 | 2008-2010: Motor înclinare electrică scaun pasager față (comutator reglare scaun pasager față) |
| 11 | 7,5 | Controler și display spate (cu sistem de divertisment spate) |
Patru relee
| Număr | Releu |
|---|---|
| R1 | Canada (2005-2006): Control ventilatoare |
| Canada (2007-2010): Lumină anti-ceață | |
| R2 | – |
| R3 | USA: Control ventilatoare |
| Canada: Lumini de zi | |
| R4 | Lumini anti-ceață |
| Canada (2007-2010): Control ventilatoare |
