Honda Odyssey RL5 (2011-2017) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Odyssey (RL5) 2011-2017, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranțe brichetă (prize de alimentare) în Honda Odyssey sunt siguranțele nr. 14 (priză de alimentare accesorii spate), nr. 15 (priză de alimentare accesorii față (dacă există)) și nr. 27 (priză de alimentare accesorii față) în cutia de siguranțe a bordului partea pasagerului.

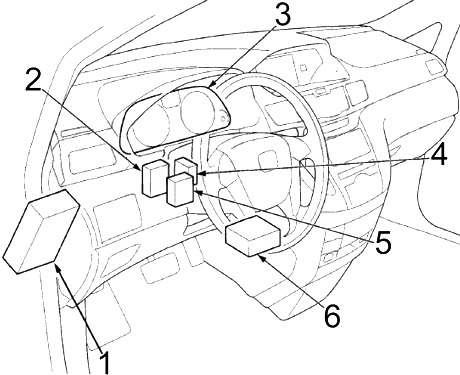

Habitaclu
- Cutia de siguranțe nr. 1
- Unitatea de control a sistemului de monitorizare a presiunii pneurilor (TPMS)
- Modul control al indicatorului
- Unitatea de control a orientării farurilor (cu HID)
- Unitatea de control a senzorului de parcare și marșarier
- Unitatea sistemului de reținere suplimentară (SRS)
- Panou de conexiune șofer nr. 1
- Panou de conexiune central
- Cutia de siguranțe nr. 2
- Unitate de control imobilizator fără cheie
- Panou de conexiune șofer nr. 2

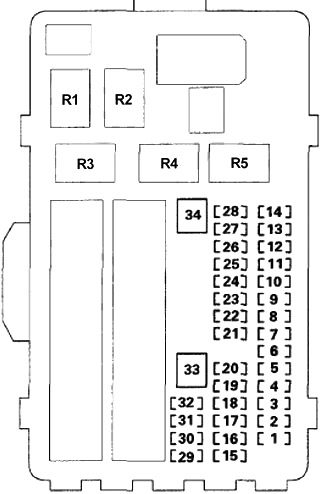

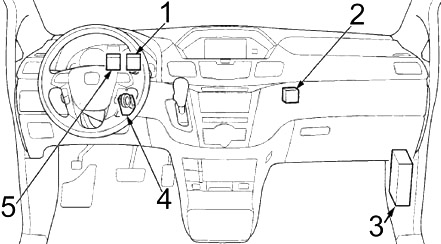

Cutia de siguranțe în habitaclu 1
Se află sub bord. Pozițiile siguranțelor sunt indicate pe eticheta de pe panoul lateral.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 7,5 | Actuatorul încuietorii ușii față partea pasagerului |
| 2 | 7,5 | Actuator dreapta încuietoare ușă culisantă |
| 3 | 7,5 | Actuatorul încuietorii ușii partea șoferului |
| 4 | 7,5 | Actuatorul încuietorii ușii față partea pasagerului |
| 5 | 7,5 | Actuator dreapta încuietoare ușă culisantă |
| 6 | 7,5 | Actuatorul încuietorii ușii partea șoferului (releu de alimentare a încuietorii ușii (DR UNLOCK)), releu de alimentare a încuietorii ușii (DR UNLOCK) |
| 7 | 20 | Siguranțe (bloc siguranțe în habitaclu nr. 1): nr. 1, 2, 3, 4, 5 |
| 8 | 10 | Opțiune HAC |
| 9 | 20 | Unitate de control a ușii culisante stânga |
| 10 | 15 | Siguranțe (bloc siguranțe portbagaj): nr. 12, 13 |
| 11 | 7,5 | Releu marșarier, întunecare automată a oglinzii retrovizoare interioare, busolă electrică, modul control indicator, lumini marșarier, unitate de control integrată multiplex (MICU), unitate de control senzor parcare și marșarier, unitate de control oglindă electrică, unitate de control putere scaun, electromagnet blocare cutie de viteze, unitate de control sistem monitorizare presiune pneuri (TPMS) |
| 12 | 20 | Siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 3, 4, 5, 6, 7 |
| 13 | 7,5 | Audio Display – unitate control adaptor USB, unitate audio, unitate navigație audio, releu priză alimentare accesorii în portbagaj, releu priză alimentare accesorii față jos, releu priză alimentare accesorii față sus, microfon față reducere activă zgomot (ANC), microfon față HFL-ANC, display navigație, buton interfață, bobină blocare cheie, microfon spate cu reducere activă zgomot (ANC) |
| 14 | 7,5 | Modul control sistem propulsie – PCM, semnal demaror |
| 15 | 20 | Motor scaun față reglabile electric partea șoferului (comutator reglare scaun șofer), motor alunecare scaun șofer (comutator reglare scaun șofer), unitate control HandsFreeLink, unitate control scaun electric |
| 16 | 20 | Unitate control/silențios trapă |
| 17 | 20 | Releu geam spate stânga, comutator geam spate stânga |
| 18 | 10 | Sistem acces inteligent |
| 19 | 20 | Comutator principal geam electric |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 20 | – | – |
| 21 | 20 | Pompă combustibil (releu principal PGM-FI nr. 2), unitate control imobilizator fără cheie, modul control sistem propulsie – PCM (IG1) |
| 22 | 15 | Siguranțe (bloc siguranțe în compartiment motor nr. 1): nr. 19, 20, 21, 22, 23 |
| 23 | 7,5 | Modulator-unitate control VSA, senzor accelerație viteză înclinare |
| 24 | 7,5 | Detector sarcină electrică (ELD), întrerupător poziție pedală frână, modul control sistem propulsie (PCM) |
| 25 | 7,5 | Modul control sistem propulsie – PCM (STRLD) |
| 26 | 7,5 | Releu cuplare compresor climatizare, releu ventilator condensator climatizare (diodă A/C), modul invertor climatizare, întunecare automată oglindă retrovizoare interioară, unitate climatizare, motor radiator, releu control ventilator (diodă A/C), releu motor ventilator față, unitate control HVAC, unitate control oglindă electrică, întrerupător principal geam electric, panou control spate climatizare, unitate control spate climatizare, releu motor ventilator spate, releu dezumidificator lunetă spate, releu încălzire scaun |
| 27 | 7,5 | Lumini de zi (DRL), modul control relee |
| 28 | 7,5 | Blocare taste |
| 29 | 7,5 | Motor suport lombar șofer (întrerupător suport lombar șofer) |
| 30 | 7,5 | Unitate control sistem monitorizare presiune pneuri (TPMS) |
| 31 | – | – |
| 32 | 20 | Motor electric coborâre scaun spate șofer, întrerupător reglare scaun șofer, motor înclinare scaun șofer, unitate control scaun electric |
| 33 | 40 | Unitate control ușă culisantă stânga |
| 34 | – | – |
| R1 | Deconectare demaror nr. 1 | |
| R2 | Deconectare demaror nr. 2 | |
| R3 | PGM-FI Principal nr. 2 (Pompă combustibil) | |
| R4 | Aprindere (deconectare IG2) | |
| R5 | Aprindere (deconectare ACC) | |

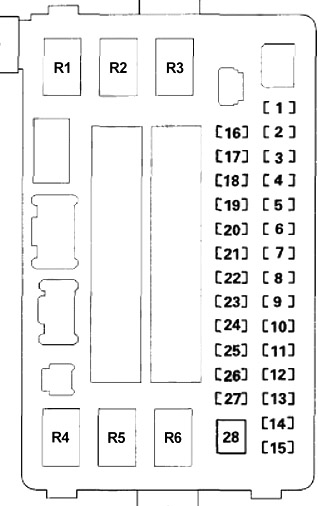

Bloc siguranțe în habitaclu nr. 2
Se află în panoul lateral inferior. Îndepărtați capacul pentru a deschide.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 30 | Amplificator audio |
| 2 | 20 | Releu geam spate dreapta, întrerupător geam spate dreapta |
| 3 | 10 | Unitate control suport motor (releu control suport activ motor (ACM)) |
| 4 | – | – |
| 5 | 20 | Unitate control încălzire scaun (releu încălzitor scaun) |
| 6 | – | – |
| 7 | 20 | Motor glisare scaun față partea pasagerului (întrerupător reglare scaun față partea pasagerului) |
| 8 | 20 | Motor electric înclinare scaun față partea pasagerului (întrerupător reglare scaun față partea pasagerului) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 | Unitate control uși culisante dreapta |
| 14 | 15 | Priză alimentare accesorii în compartimentul de încărcare (releu priză alimentare accesorii în compartimentul de încărcare) |
| 15 | 15 | Priză alimentare accesorii față inferioară (releu priză alimentare consola față) |
| 16 | – | – |
| 17 | – | – |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 20 | Comutator geam partea pasagerului față |
| 19 | 10 | Unitate sistem de reținere suplimentară (SRS) |
| 20 | 7,5 | Releu control sistem activ suport motor (ACM), unitate control suport motor, unitate control uși culisante dreapta, unitate control încălzire scaune |
| 21 | 7,5 | Unitate control orientare faruri (cu HID) |
| 22 | – | – |
| 23 | 7,5 | Indicator dezactivare airbag partea pasagerului față, modul sistem detectare pasageri (ODS), modul sistem siguranță suplimentară (SRS), siguranță (cutia de siguranțe în habitaclu nr. 1): nr. 24 |
| 24 | – | – |
| 25 | 7,5 | Iluminare: Iluminare panou indicator poziție treaptă A/T, modul audio, modul audio, lampă comutator BSI OFF, modul climatizare, lampă comutator frigider, lampă în spațiul pentru picioare șofer, lampă comutator alimentare hayon șofer, lampă în compartiment portbagaj, lampă comutator avertizare pericol, unitate control HVAC, unitate HomeLink, comutator iluminare interioră, comutator alimentare uși culisante stâlp B stânga, comutator lumină senzor parcare și marșarier, lumină în spațiul pentru picioare pasager, lumină comutator alimentare uși culisante, panou control spate aer condiționat, controler spate și display, grup priză auxiliară Res, comutator alimentare uși culisante stâlp B dreapta, lumini comutatoare pe volan, lampă comutator VSA OFF |
| 26 | – | – |
| 27 | 15 | Priză alimentare accesorii față superioare (releu priză alimentare accesorii față superioare) |
| 28 | – | – |
| R1 | Încălzitor scaun | |
| R2 | Geam spate dreapta | |
| R3 | Control activ suport motor (ACM) | |
| R4 | Priză alimentare accesorii în compartiment marfă | |
| R5 | Priză alimentare accesorii față inferioare | |
| R6 | Priză alimentare accesorii față superioare | |
Tablou relee al habitaclului
| Număr | Releu |
|---|---|
| R1 | Iluminare interioară dezactivată |
| R2 | Motor ventilator față |

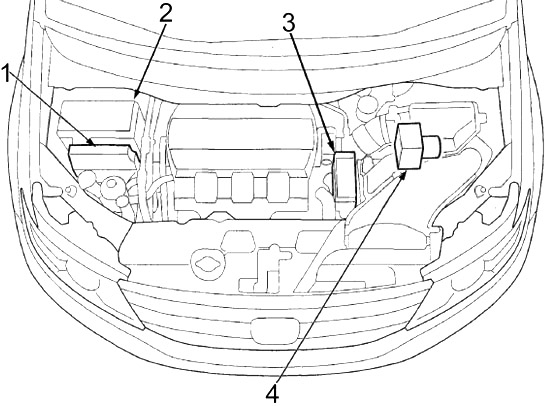

Compartiment motor
- Modul control al sistemului de propulsie (PCM)
- Bloc siguranțe nr. 1
- Bloc siguranțe nr. 2
- Modulator VSA-unitate control

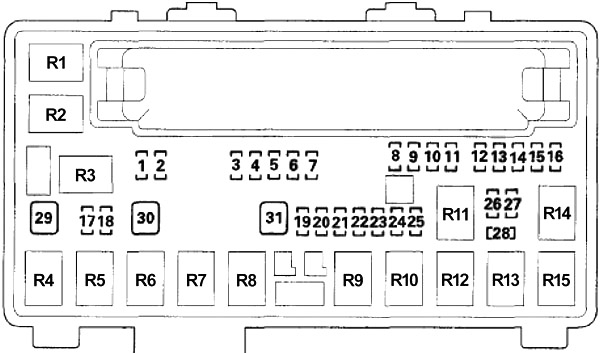

Bloc siguranțe 1
Se află pe partea pasagerului, aproape de rezervorul lichidului pentru ștergătorul parbrizului. Apăsați clemele pentru a deschide capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | 15 | Alternator, supapă de evacuare a rezervorului de vapori de combustibil (EVAP), PCM (VBSOL) |
| 4 | 15 | Releu motor ștergător spate, releu principal ștergătoare, releu motor ștergător față, motor ștergător față/spate (releu motor ștergător față sau releu motor ștergător spate) |
| 5 | 7,5 | Modul control sistem propulsie – PCM (VBSOL2) |
| 6 | 7,5 | Modul control releu (IG1 ECU FR) |
| 7 | – | – |
| 8 | 15 | Releu auxiliar PGM-FI, senzor față raport aer-combustibil (A/F), senzor secundar față încălzit (HO2S), senzor spate raport aer-combustibil (A/F), senzor secundar spate încălzit (HO2S) |
| 9 | 15 | Releu control electronic sistem control clapetă (ETCS), modul control sistem propulsie – PCM (IG1 ETCS) |
| 10 | 15 | Releu principal PGM-FI nr. 1, releu principal PGM-FI nr. 2, modul control unitate propulsie – PCM (IGP), senzor poziție arbore motor (CKP), senzor poziție arbore cu came (CMP), releu control electronic sistem control clapetă (ETCS), injectoare, senzor debit masic aer (MAF), siguranță (bloc siguranțe motor nr. 1): nr. 28 |
| 11 | 15 | Releu bobină aprindere, bobine de aprindere |
| 12 | – | – |
| 13 | 7,5 | Modul control sistem propulsie – PCM (VBUM) |
| 14 | – | – |
| 15 | 20 | Unitate reducere activă zgomot (ANC), unitate control adaptor audio Display-USB, unitate audio-navigație, unitate audio, unitate control HandsFreeLink, unitate navigație Display Uni |
| 16 | 10 | Display audio, unitate control climatizare, conector interfață date (DLC), unitate control integrată multiplex (MICU), microfon față HFL-ANC, modul control indicatoare, unitate HomeLink, unitate control imobilizator fără cheie, unitate control ușă culisantă stânga, alimentare unitate control oglinzi, unitate control scaun electric, unitate control electric hayon, întrerupător principal geam, controller spate și display, MICU spate, modul control releu, unitate control ușă culisantă dreapta |
| 17 | 7,5 | Releu cuplare compresor aer condiționat (releu cuplare compresor aer condiționat) |
| 18 | 20 | Releu proiectoare de ceață, lumină proiectoare de ceață stânga/dreapta |
| 19 | – | – |
| 20 | 10 | Far de drum dreapta, modul control releu |
| 21 | – | – |
| 22 | 10 | Releu lumini spate, lumină poziție față stânga/lumini laterale, lumină interior spate stânga, lumină număr înmatriculare spate stânga, lumină laterală spate stânga/lumini spate, lumină poziție față dreapta/lumini laterale, lumină interior spate dreapta, lumină număr înmatriculare spate dreapta, lumină spate dreapta, siguranțe (pasager) Cutia de siguranțe compartiment nr. 2): nr. 25 |
| 23 | – | – |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 24 | 10 | Lumină de drum a farului stâng, modul control releu |
| 25 | – | – |
| 26 | 15 | Far dreapta (faruri de întâlnire) sau unitate HID dreapta |
| 27 | 15 | Far stânga (faruri de întâlnire) sau unitate HID stânga |
| 28 | 7,5 | Subreleu PGM-FI, releu ventilator radiator (diodă A/C) |
| 29 | 30 | Motor ventilator condensator climatizare (releu ventilator radiator, releu control ventilator), motor ventilator radiator (releu ventilator radiator) |
| 30 | 30 | Motor ventilator condensator climatizare (releu ventilator condensator climatizare) |
| 31 | 30 | Releu viteză înaltă/scăzută ștergător parbriz (releu principal ștergător), motor ștergător parbriz (releu principal ștergător, releu motor ștergător parbriz și releu viteză înaltă/scăzută ștergător), releu motor ștergător parbriz (releu principal ștergător) |
| R1 | Dezumidificator lunetă spate | |
| R2 | Compresor climatizare | |
| R3 | Bobină de aprindere | |
| R4 | Ventilator radiator | |
| R5 | Control electronic sistem control clapetă (ETCS) | |
| R6 | Ventilator condensator climatizare | |
| R7 | Ștergător principal | |
| R8 | Proiectoare de ceață | |
| R9 | PGM-FI Sub | |
| R10 | PGM-FI Principal nr. 1 | |
| R11 | Far jos | |
| R12 | Control ventilator | |
| R13 | Claxon | |
| R14 | Lumini spate | |
| R15 | Motor ventilator spate | |

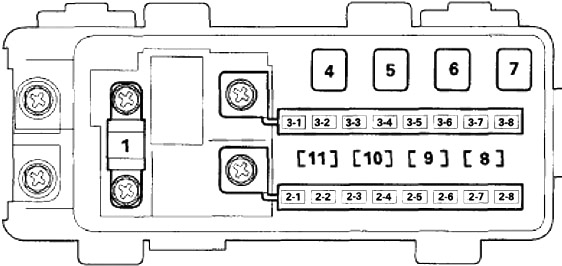

Bloc siguranțe 2
Un bloc siguranțe suplimentar sub capotă se află lângă baterie. Apăsați clapetele pentru a deschide capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 125 | Alternator, baterie, alimentator |
| 2-1 | 60 | Siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 17, 18, 29, 30 |
| 2-2 | 50 | Siguranțe (bloc siguranțe în habitaclu nr. 2): nr. 12, 13, 14, 15, 26, 27, 28 |
| 2-3 | 30 | Motor ventilator spate (releu motor ventilator spate) |
| 60 | HondaVAC | |
| 2-4 | 30 | Siguranță (bloc siguranțe compartiment motor nr. 2): nr. 11, siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 8, 9, 10, 11, 12, 13, 14, 15, 16 |
| 2-5 | 40 | Modul control VSA-unitate de control |
| 2-6 | 30 | Siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 9, 10 |
| 2-7 | 30 | Modul control VSA-unitate de control |
| 2-8 | 30 | Siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 8 |
| 3-1 | 50 | Siguranțe (bloc siguranțe în habitaclu nr. 2): nr. 6, 7, 8, 9, 20, 33 |
| 3-2 | 50 | Comutator aprindere, demaror (releu demaror nr. 1 și releu demaror nr. 2), siguranță (bloc siguranțe în habitaclu nr. 2): nr. 25 |
| 3-3 | 60 | Siguranțe (bloc siguranțe portbagaj): nr. 1, 8, 14, 15, 16 |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 3-4 | 50 | Siguranțe (bloc siguranțe în habitaclu nr. 2): bloc siguranțe/releu nr. 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 18 |
| 3-5 | 50 | Siguranțe (bloc siguranțe în habitaclu nr. 1): nr. 15, 16, 17, 18, 19, 29, 30, 31, 32 |
| 3-6 | 60 | Releu de joasă tensiune al farului, siguranțe (bloc siguranțe compartiment motor nr. 1): nr. 19, 20, 21, 22, 23, 24, 25, 26, 27, 31 |
| 3-7 | 40 | Motor ventilator față (releu motor ventilator față) |
| 3-8 | 40 | Unitate control ușă culisantă dreapta |
| 4 | – | – |
| 5 | 40 | – |
| 6 | 40 | Dezumidificator lunetă spate (releu dezumidificator lunetă spate) |
| 7 | – | – |
| 8 | 7,5 | Senzor baterie |
| 9 | 20 | Comutator poziție pedală frână, lumină de stop, unitate control integrată Multiplex (MICU), lumină de stop înaltă, claxon |
| Releu, claxon | ||
| 10 | 15 | Comutator avertizare, unitate control integrată Multiplex (MICU) |
| 11_ | 7,5 | Releu dezactivare lumină interioară, iluminare compartiment încărcare, iluminare interioară ușă șofer, iluminare oglindă cosmetică șofer, iluminare individuală hartă față, iluminare plafon ușă partea pasagerului față, iluminare cheie aprindere, releu dezactivare lumină interioară, iluminare individuală hartă spate stânga (2.), iluminare individuală hartă spate stânga (3.), lumină oglindă cosmetică pasager, comutator alimentare interior portbagaj, iluminare individuală hartă spate dreapta (2.), iluminare individuală hartă spate dreapta (3.) |

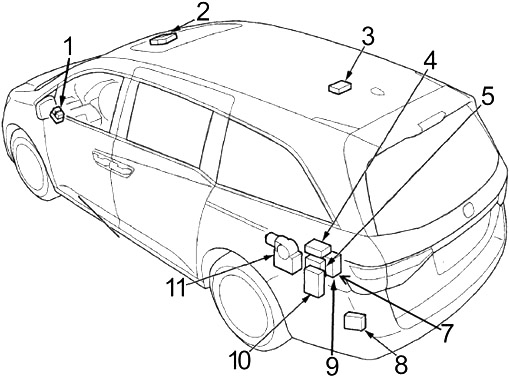

Bloc siguranțe al portbagajului
- Bloc releu
- Unitate control/motorul trapei
- Compas electric
- Unitate control informații unghi mort (BSI)
- Unitate invertor climatizare
- –
- Bloc siguranțe
- Unitate radar unghi mort stânga (BSI)
- MICU spate
- Unitate control electrică hayon spate
- Unitate control ușă culisantă stânga

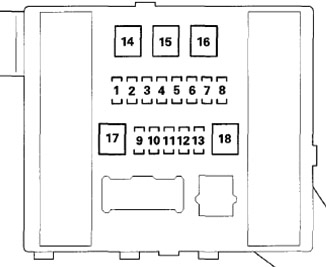

Blocul siguranțe spate se află pe partea stângă a spațiului de încărcare. Îndepărtați capacul ridicând marginea capacului cu o șurubelniță plată.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 20 | Unitate control electrică portbagaj spate |
| 2 | – | – |
| 3 | – | – |
| 4 | 10 | Acționator de deblocare portbagaj spate, releu acționator de deblocare portbagaj spate |
| 5 | 7,5 | Acționator încuietoare ușă culisantă stânga, acționator încuietoare ușă culisantă stânga, releu încuietoare ușă alimentare (LOCK), alimentare |
| Releu blocare ușă (SBL) | ||
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Motor ștergător spate, releu motor ștergător spate |
| 13 | 7,5 | Unitate control informații punct mort (BSI), unitate control ușă culisantă stânga, unitate control portbagaj spate electric, unitate control integrată multiplex (MICU) |
| 14 | 40 | Unitate control electrică portbagaj spate |
| 15 | 30 | Unitate invertor climatizare |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
