În acest articol, vei găsi diagramele cutiei de siguranțe a Honda S2000 1999-2009, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Schema cutiilor de siguranțe și a releelor – Honda S2000

Se referă la vehiculele produse în anii:

1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

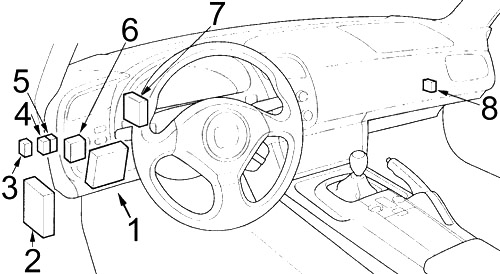

Habitaclu

1. Cutia de siguranțe
2. Modul control motor (ECM)
3. 2006-2009: Releu control sistem electronic control clapetă (ETCS)
4. Releu dezactivare faruri de drum
5. 2000-2001: Releu intermitent ștergător parbriz
   2002-2009: Releu dezumidificator lunetă spate
6. Unitate control încuietori uși fără cheie
7. 2000-2005: Cruise control
8. 2006-2009: Modul control actuator clapetă

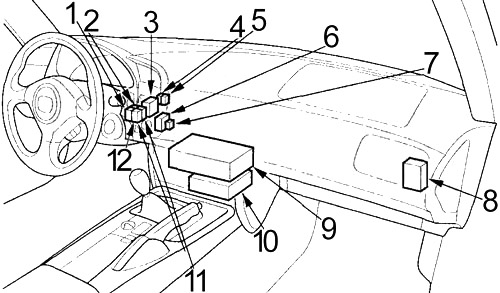

1. Releu bobină de aprindere
2. Releu senzor raport aer-combustibil (A/F)
3. 2000-2005: Releu principal PGM-FI
4. 2006-2009: Releu principal PGM-FI nr. 1
5. 2006-2009: Releu principal PGM-FI nr. 2
6. Unitate control faruri de zi
7. Unitate secundară control faruri de zi
8. Unitate control superioară de înlocuire
9. Unitate audio
10. Unitate sistem airbag (SRS)
11. Releu aprindere (IG2)
12. Releu priză alimentare accesorii

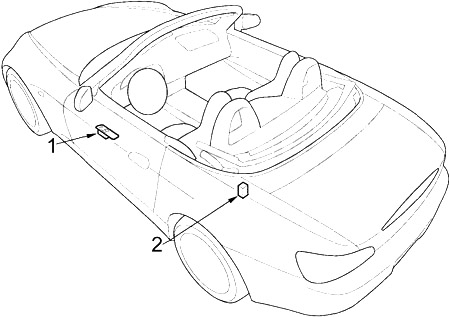

1. Comutator principal alimentare geamuri
2. 2002-2009: Releu schimbare dezumidificator lunetă spate

Schema cutiei de siguranțe în habitaclu

Cutia de siguranțe internă se află sub bord, partea șoferului. Pentru a o deschide, rotiți butonul.

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
1	10	Unitatea sistemului de reținere suplimentară (SRS)
2	15	Unitatea sistemului de imobilizare suplimentară (SRS), pompă combustibil, unitate control imobilizator-receptor (2006-2009), releu principal PGM-FI (2000-2005), unitate rezervor combustibil, indicator dezactivare airbag partea pasagerului, unitate senzor masă pasager
3	7,5	Comutator blocare ambreiaj, comutator pornire motor, releu dezactivare demaror, electromagnet demaror
4	15	2000-2005: Bobine de aprindere
5	7,5	Faruri marșarier, lumină sistem încărcare (2004-2005), indicator faruri de zi (DRL), unitate control servodirecție electronică (EPS), grup indicator, unitate control încuietoare uși fără cheie, unitate control trapă rabatabilă
6	15	Electrovalvă control aer, alternator, indicator sistem încărcare (2000-2003), pilot automat, comutator principal pilot automat, grup senzor sarcină electrică (ELD), electrovalvă bypass control emisii vapori (EVAP), electrovalvă dezactivare rezervor EVAP, electrovalvă curățare rezervor EVAP, senzori oxigen primari și secundari încălziți, releu schimbare dezumidificator lunetă spate (2002-2005)
7	7,5	Far/Releu urgență
8	20	Comutator principal geam, motor ștergător parbriz, releu intermitent ștergătoare
9	10	Priză alimentare accesorii, modul audio, comutator radio la distanță, comutator lumină trapă rabatabilă
10	7,5	2006-2009: Releu senzor raport aer-combustibil (A/F) (LAF)
11	7,5	2006-2009: Releu control sistem electronic control clapetă (ETCS)
12	15	Motor ștergător parbriz, comutator trapă rabatabilă
13	7,5	Circuit intermitent motor ștergătoare (în grup indicator)
14	15	2006-2009: Modul control actuator clapetă
15	20	2006-2009: Senzor raport aer-combustibil (A/F) nr. 1, Control emisii vapori (EVAP) Electrovalvă ventilare rezervor
16	15	2006-2009: Bobine de aprindere, releu bobină aprindere

Număr	Amperaj [A]	Descriere
17	20	Motorul geamului electric partea șoferului
18	20	Motorul geamului electric partea pasagerului, unitate control superioară a trapei rabatabile
19	7,5	Modulator-controler Sistem antiblocare roți (2000-2005), unitate control faruri de zi, actuator oglindă retrovizoare, releu dezumidificator lunetă spate
20	7,5	Releu ambreiaj compresor climatizare, releu motor ventilator, releu ventilator condensator climatizare, panou control încălzitor, releu ventilator radiator, motor control recirculare
21	7,5	Modul control motor (ECM), releu principal PGM-FI (2000-2005), unitate control sistem monitorizare presiune pneuri (TPMS)
22	15	Unitate audio
23	10	Releu faruri spate, iluminare modul audio, lumină întrerupător principal pilot automat, lumini oprire față, semnalizatoare, lumină întrerupător avarie, iluminare panou control încălzitor, unitate control încuietori fără cheie, iluminare plăcuță înmatriculare, conector opțional, lumini întrerupător trapă rabatabilă, întrerupătoare radio pentru faruri, lumini laterale spate, lumini spate, lumină întrerupător dezumidificator, iluminare fundal indicator dezactivare sistem airbag pasager (2006-2009), lumină întrerupător VSA
24	7,5	Faruri plafon/lumini punctuale, iluminare portbagaj
25	7,5	Modul control motor (ECM), grup indicator, panou control încălzitor, martor control imobilizator, unitate control trapă rabatabilă, receptor unitate control imobilizator (2006-2009), receptor XM, indicator sistem imobilizare
26	15	Unitate control încuietori fără cheie, electro-magnet deschidere portbagaj
27	10	Unitate control faruri de zi
28	–	–
Relee
R1	Far/avarie
R2	2000-2001 (hardtop): Dezumidificator lunetă spate
R3	Tăiere aprindere
R4	Faruri spate

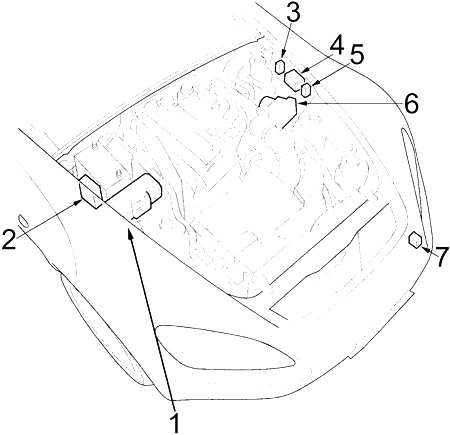

Compartiment motor

1. Cutia de siguranțe nr. 1
2. Sistem de asistență electronică la condus (EPS)
3. 2002-2005: Releu intermitent ștergătoare parbriz
4. Cutia de siguranțe nr. 2
5. 2006-2009: Releu intermitent ștergătoare parbriz
6. ABS/VSA (2006-2009) Modul-unitate control
7. 2000-2005: Releu pompa aer

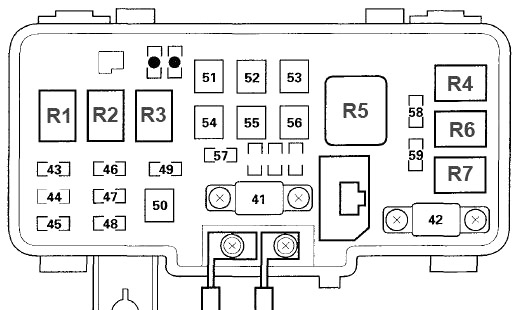

Schema cutiei de siguranțe din compartiment motor nr. 1

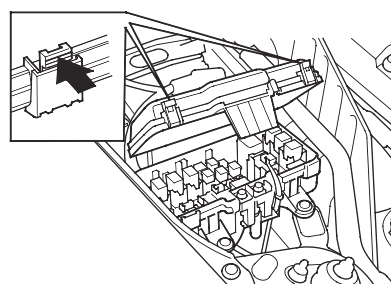

Cutia principală de siguranțe sub capotă se află pe partea pasagerului lângă baterie. Pentru a o deschide, apăsați cele două cleme așa cum este arătat.

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
41	100	Baterie, distribuția alimentării
42	40	Comutator aprindere (BAT)
43	20	Far dreapta (Faruri de drum/Faruri de întâlnire), unitate control faruri de zi
44	–	–
45	20	Far stânga (Faruri de drum/Faruri de întâlnire), unitate control faruri de zi, grup indicator, indicator faruri de drum, releu dezactivare faruri de drum
46	15	Conector magistrală date (DLC), releu principal PGM-FI (2000-2005), senzor poziție arbore motor (CKP) (2006-2009), senzor poziție arbore cu came (CMP) (2006-2009), modul control motor (ECM (2006- 2009))
47	10	2000-2001: Modul control modul ABS, lumini frână, pilot automat, modul control motor (ECM), lumină frână montată sus, claxon
	15	2002-2009: Modul-controler ABS (2002-2005), lumini frână, pilot automat (2002-2005), modul control motor (ECM), lumină frână montată sus, claxon
48	20	2000-2005: Modulator ABS-unitate control
	30	2006-2009: Modulator-unitate control VSA
49	10	Lumini de avarie
50	30	2000-2005: Modulator ABS-unitate control
	30	2006-2009: Modulator-unitate control VSA
51	40	Siguranțe: nr. 17, 18
52	20	Motor trapă pliabilă dreapta

Număr	Amperaj [A]	Descriere
53	20	2008-2009: Releu priză alimentare accesorii
54	30	Siguranțe: nr. 22, 23, 24, 25, 26, 27
55	20	Motor trapă pliabilă stânga
56	40	Motor ventilator
57	20	Motor ventilator radiator
58	20	Motor ventilator condensator climatizare, ambreiaj compresor climatizare
59	20	Siguranțe: nr. 14, 15, 16
•	•	Siguranță de rezervă
Relee
R1	Far dreapta
R2	Far stânga
R3	Claxon
R4	Ventilator condensator climatizare
R5	Motor ventilator
R6	Ventilator radiator
R7	Ambreiaj compresor climatizare

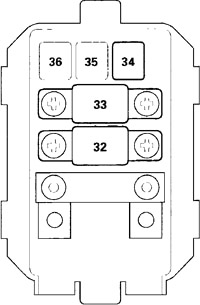

Schema cutiei de siguranțe din compartimentul motor nr. 2

Cutia de siguranțe suplimentară de sub capotă se află pe partea șoferului, lângă rezervorul lichidului de frâne. Pentru a o deschide, apăsați clemele de pe fiecare parte și îndepărtați capacul.

Număr	Amperaj [A]	Descriere
32	60	2000-2005: Senzor electric al electrovalvei aer
33	70	Sistem electronic de asistență la condus (EPS)
34	20	Dezumidificator lunetă spate
35	–	–
36	–	–
