Honda Insight (2000-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Insight 2000-2014, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță Brichetă (priză de alimentare) în Honda Insight este siguranța nr. 12 în panoul de siguranțe al bordului.

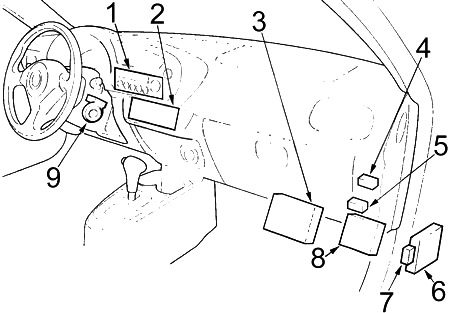

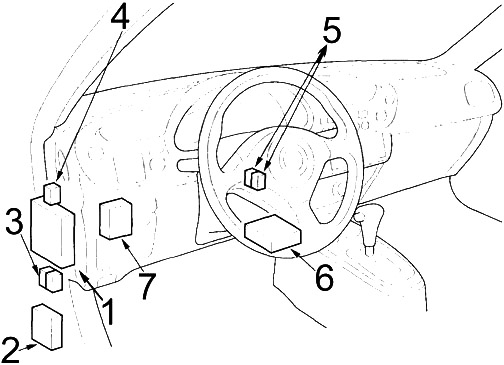

Habitaclu
- Panou siguranțe
- Unitate control lumini de zi (DRL)
- Releu lumini de zi (DRL) Releu
dezactivare faruri de întâlnire - 2002-2006 : Releu senzor raport aer-combustibil (A/F)
- Releu principal PGM-FI Releu
invertor - Unitate sistem de reținere suplimentară (SRS)
- Unitate control fără cheie pentru încuietori uși
- Climatizare sau panou control încălzire
- Unitate audio
- Modul control motor (ECM)
- Releu nivel înalt motor ventilator
- CVT: Releu motor servodirecție electronică (EPS)
- M/T: Unitate control servodirecție electronică (EPS)
CVT: Modul control transmisie (TCM) - M/T: Releu motor servodirecție electronică (EPS)
- CVT: Unitate control servodirecție electronică (EPS)
- Unitate receptor imobilizator

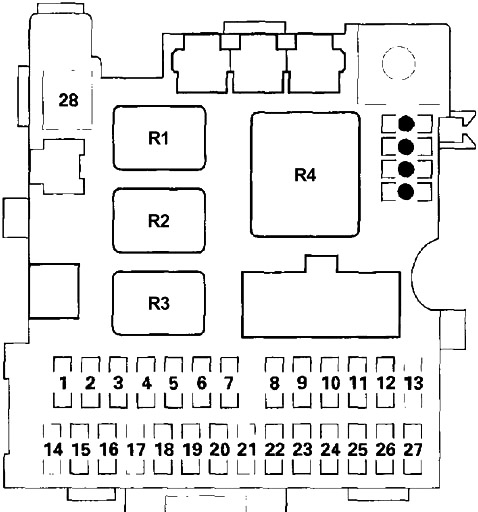

Schema panou siguranțe bord
Siguranța internă se află sub bord, partea șoferului. Scoateți compartimentul pentru obiecte pliind capacul în jos, ridicându-l și trăgându-l drept de balamale.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Unitate sistem de reținere suplimentară (SRS) |
| 2 | 15 | Pompă combustibil, unitate sistem de reținere suplimentară (SRS) |
| 3 | 20 | Motor ștergător față, motor ștergător față, releu intermitent ștergător față |
| 4 | 7,5 | Convertor DC-DC, modul detectare sarcină electrică (ELD), supapă închidere ventilare rezervor (EVAP), supapă electromagnetică control purjare EVAP, senzor oxigen secundar încălzit (HO2S), senzor viteză vehicul (VSS), modul control transmisie (TCM) |
| 5 | 7,5 | Activează lumini semnalizare, semnalizator/releu avarie |
| 6 | 7,5 | Unitate control servodirecție electronică (EPS), grup indicatori, unitate control încuietoare uși fără cheie, unitate control geam electric (comutator principal geam electric), releu geam alimentat, electromagnet blocare cutie viteze |
| 7 | 15 | Bobine de aprindere |
| 8 | 20 | Motor geam partea pasagerului |
| 9 | 7,5 | Modul control motor (ECM), releu dezactivare demaror |
| 10 | 20 | Unitate control geam electric (comutator principal geam electric), motor geam electric partea șoferului |
| 11 | 7,5 | Unitate audio |
| 12 | 10 | Priză alimentare accesoriu |
| 13 | – | – |
| 14 | 20 | 2002-2006: Senzor raport aer-combustibil (A/F), modul control motor (ECM) (releu senzor raport aer-combustibil (A/F)) |
| 15 | 10 | Unitate audio, unitate control climatizare/lumini panou control încălzire, lumini bord, lumini indicatori, lumini poziție față, lumini contur laterale față, iluminare număr înmatriculare, lumini spate |
| 16 | 7,5 | Modulator-controler Sistem antiblocare roți (ABS), releu ambreiaj compresor aer condiționat, releu motor ventilator. Releu nivel înalt motor ventilator, unitate climatizare/panou control încălzire, releu ventilator condensator aer condiționat, releu control ventilator, motor control moduri, releu ventilator radiator, releu dezghețare lunetă spate, motor control recirculare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 17 | 7,5 | Unitate control lumini de zi (DRL) |
| 18 | 7,5 | Modul monitorizare stare baterie (BCM), grup climatizare/panou control încălzire, conector interfață date (DLC), modul control motor (ECM), grup indicatori, modul control motor (MCM) |
| 19 | 7,5 | Iluminare compartiment încărcare, iluminare plafon/faruri |
| 20 | 10 | Unitate audio |
| 21 | 10 | Unitate control lumini de zi (DRL) |
| 22 | 20 | Unitate control fără cheie pentru încuietoare uși |
| 23 | 7,5 | Releu deschidere ușă, actuator deschidere ușă |
| 24 | 7,5 | Ventilator modul baterie, releu control ventilator modul baterie viteză mare, releu dezactivare aprindere, releu control ventilator modul baterie viteză mică, modul control motor (MCM) |
| 25 | – | – |
| 26 | 10 | Motor ștergător lunetă spate, motor ștergător spate |
| 27 | 7,5 | Lumini de urgență, releu marșarier (CVT) |
| 28 | – | – |
| R1 | Lumini spate | |
| R2 | Dezactivare pornire | |
| R3 | Alimentare geam | |
| R4 | Semnalizatoare și lumini de urgență | |

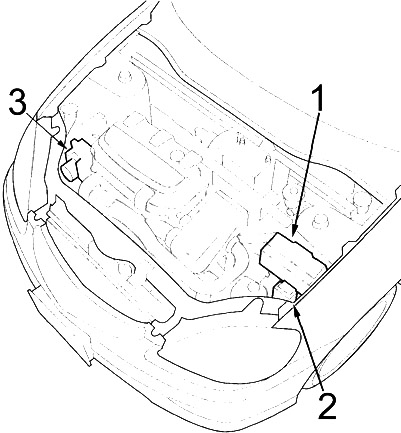

Motor
- Panou siguranțe
- Panou releu
- Modulator ABS-modul control

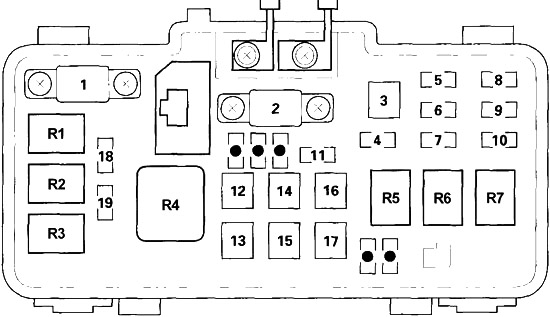

Schema panou siguranțe motor
Panoul siguranțe de sub capotă se află în compartiment motor. Pentru a-l deschide, apăsați pe clemă așa cum este arătat.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 50 | Comutator aprindere (BAT) |
| 2 | 80 | Baterie, distribuție alimentare |
| 3 | 30 | Modulator ABS-modul control |
| 4 | 10 | Semnalizator/releu avarie, lumină semnalizator |
| 5 | 15 | Modul invertor putere motor viteză joasă (MPI) Releu control ventilator, Modul invertor putere motor viteză mare (MPI) Releu control ventilator, Motor ventilator PDU |
| 6 | 10 | Modul control modulator ABS, modul control motor (ECM), lumină frână înalt montată, lumini spate |
| 7 | 15 | Releu principal PGM-FI (IGP), electromagnet blocare cheie (CVT) |
| 8 | 15 | Far stânga, martor lumină faruri de drum, modul control lumini de zi |
| 9 | – | – |
| 10 | 15 | Far dreapta, modul control lumini de zi |
| 11 | 30 | Motor ventilator radiator |
| 12 | 40 | Motor ventilator |
| 13 | 30 | Dezghețator lunetă spate, condensator zgomot |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 14 | 20 | Modulator ABS-unitate control |
| 15 | 40 | Sistem asistență electronică direcție (EPS) |
| 16 | 30 | Releu lumini spate, siguranță (panou cutia de siguranțe habitaclu): nr. 14, 18, 19, 20, 21, 22, 23 |
| 17 | 40 | Releu geam electric, siguranță (panou cutia de siguranțe habitaclu): nr. 8, 10 |
| 18 | 7,5 | Modul monitorizare stare baterie (BCM), contactor înaltă tensiune, modul control motor (MCM), modul convertor tensiune |
| 19 | 20 | Motor ventilator condensator climatizare, ambreiaj compresor climatizare |
| R1 | Ambreiaj compresor climatizare | |
| R2 | Ventilator radiator | |
| R3 | Ventilator condensator climatizare | |
| R4 | Motor ventilator | |
| R5 | Claxon | |
| R6 | Far nr. 2 | |
| R7 | Far nr. 1 | |
Panou releu compartiment motor
| Număr | Releu |
|---|---|
| R1 | Dezghețare lunetă spate |
| R2 | PGM-FI Principal nr. 2 (Pompă combustibil) |
| R3 | Control ventilator |
| R4 | Ștergător față intermitent |

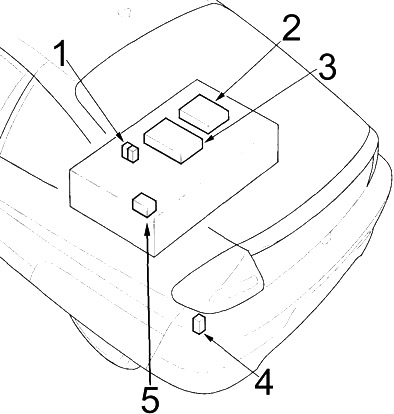

Panou releu portbagaj
- Releu modul baterie rapid Releu control ventilator modul baterie viteză mică
- Modul control motor (MCM)
- Modul monitorizare stare baterie (BCM)
- Releu deschidere ușă
- Panou releu
| Număr | Releu |
|---|---|
| R1 | Releu control contactor înaltă tensiune |
| R2 | Releu control ventilator modul invertor putere motor viteză joasă (MPI) |
| R3 | Modul rapid convertor putere motor (MPI) Releu control ventilator |
| R4 | Dezactivare aprindere |
Schema cutiei de siguranțe și relee – Honda Insight
Se referă la vehiculele produse în anii:
2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Honda Insight este siguranța nr. 13 în cutia de siguranțe a bordului.

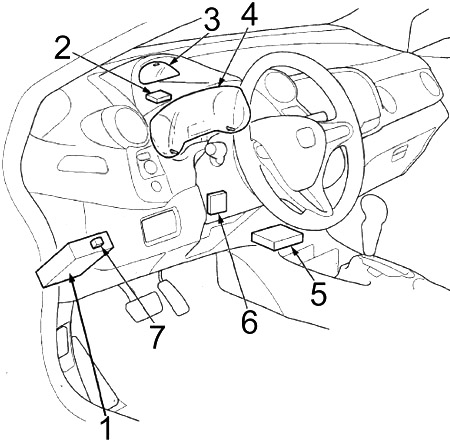

Habitaclu
- Cutia de siguranțe
- Unitate de control a sistemului de monitorizare a presiunii pneurilor (TPMS)
- Modul control al semnalizatorului
- Modul control al semnalizatorului
- Unitate a sistemului de reținere suplimentară (SRS)
- Unitate de control electronică a servodirecției (EPS)
- Releu al actuatorului de deblocare a hayonului

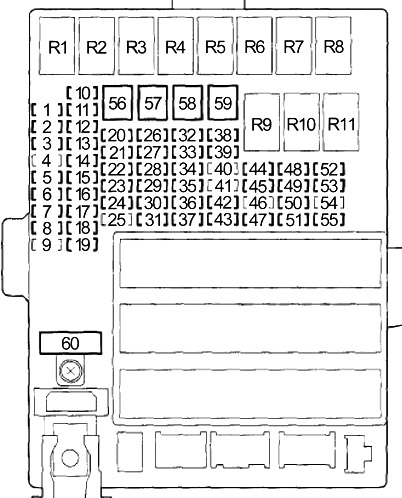

Schema cutiei de siguranțe a bordului

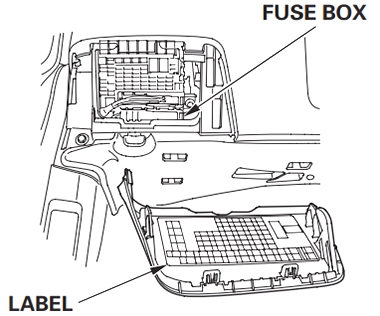

Cutia de siguranțe internă se află în spatele bordului pe partea șoferului. Eticheta este atașată pe spatele capacului. Pentru a vedea eticheta internă a cutiei de siguranțe, îndepărtați capacul trăgându-l spre dvs., ținând ferm partea centrală inferioară a capacului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Unitate audio-navigație (cu navigație), unitate audio (fără navigație), iluminare compartiment motor, iluminare interioară, conexiune date (DLC), modul control semnalizatoare, unitate control immobilizator fără cheie, unitate control HandsFreeLink, iluminare hartă individuală, unitate control multiplex integrată (MICU) (+B BACK UP), modul control motor (MCM) |
| 2 | 7,5 | Unitate control sistem monitorizare presiune pneuri (TPMS) |
| 3 | 20 | Comutator principal geam |
| 4 | – | – |
| 5 | 10 | Lumină rezervă, unitate control multiplex integrată (MICU) |
| 6 | 10 | Unitate sistem reținere suplimentară (SRS) |
| 7 | 10 | Modul control sistem propulsie – PCM (VBSOL) |
| 8 | 7,5 | Modul sistem detectare pasageri (ODS), indicator dezactivare airbag partea șoferului, modul sistem reținere suplimentară (SRS) |
| 9 | – | – |
| 10 | 7,5 | Releu ambreiaj compresor climatizare, releu motor ventilator, unitate climatizare, releu control ventilator (diodă A/C), conexiune opțională, comutator oglindă retrovizoare electrică, releu ventilator radiator (diodă A/C), releu dezaburire lunetă spate, motor recirculare |
| 11 | 7,5 | Unitate control EPS (IG1), unitate control modulator VSA (IG1), senzor accelerație înclinare (cu VSA), unitate control modulator ABS (MTR) (fără VSA) |
| 12 | 10 | Convertor DC-DC, supapă ventilare rezervor vapori combustibil (EVAP), modul control sistem propulsie — (comutator mers ralanti), senzor debit masic aer (MAF), senzor oxigen secundar încălzit (HO2S) |
| 13 | 20 | Priză alimentare accesorii |
| 14 | 7,5 | Unitate audio-navigație (cu navigație), unitate audio (fără navigație), electromagnet blocare cheie, unitate control HandsFreeLink, MICU (ACC), conexiune opțională |
| 15 | 7,5 | Lumini de zi, unitate control multiplex integrată (MICU) |
| 16 | 10 | Motor ștergător spate |
| 17 | 20 | Motor geam partea pasagerului față, comutator geam partea pasagerului față |
| 18 | 20 | Motor geam spate dreapta, comutator principal geam, comutator geam spate dreapta |
| 19 | 20 | Motor geam spate stânga, comutator principal geam, comutator geam spate stânga |
| 20 | 15 | Pompă combustibil (releu principal PGM-FI nr. 2 (2012-2014)), unitate control immobilizator fără cheie, modul control sistem propulsie – PCM (IG1) (2012-2014) |
| 21 | 15 | Motor ștergător parbriz, unitate control multiplex integrată (MICU) |
| 22 | 7,5 | Senzor sarcină electrică (ELD), modul control manometru, unitate control multiplex integrată — MICU (măsurător IG1), modul control motor (MCM), electromagnet blocare cutie viteze, unitate control sistem monitorizare presiune pneuri (TPMS) |
| 23 | 10 | Releu semnalizatoare/avarii, unitate control multiplex integrată (MICU) |
| 24 | 10 | Comutator poziție pedală frână, lumină stop înaltă, lumină stop stânga, lumină stop dreapta, releu claxon, unitate control multiplex integrată (MICU), modul control sistem propulsie (PCM) |
| 25 | – | – |
| 26 | 10 | Senzor raport aer-combustibil (A/F), control emisii vapori (EVAP), supapă ventilare rezervor, siguranță: nr. 31 (7,5 A) |
| 27 | 30 | Încuietoare alimentată ușă, unitate control multiplex integrată (MICU) |
| 28 | 20 | Far (principal), unitate control multiplex integrată (MICU) |
| 29 | 10 | Lumină poziție, unitate control multiplex integrată (MICU) |
| 30 | 30 | Motor ventilator radiator (releu ventilator radiator), motor ventilator condensator climatizare (releu control ventilator) (2012-2014) |
| 31 | 7,5 | Releu ventilator condensator sistem climatizare (diodă sistem climatizare B) |
| 32 | 10 | Far dreapta (Faruri de întâlnire) |
| 33 | 20 | Releu bobină aprindere, siguranțe (compartiment motor): nr.1 (15 A), 2 (15 A) |
| 34 | 10 | Far stânga (Faruri de întâlnire) |
| 35 | 15 | Actuator încuietoare ușă partea pasagerului față, actuator încuietoare ușă spate dreapta |
| 36 | 15 | Actuator încuietoare ușă partea șoferului, actuator încuietoare ușă spate stânga |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 37 | 30 | Modulator-unitate control Sistem antiblocare roți (ABS) (fără VSA), modulator-unitate control VSA |
| 38 | 15 | Acționator încuietoare ușă partea șoferului |
| 39 | 15 | Senzor poziție arbore cotit (CKP), senzor poziție arbore cu came (CMP), releu control sistem electronic control clapetă (ETCS), injectoare, modul control grup propulsor – PCM (IGP), releu principal PGM-FI nr. 1, releu principal PGM-FI nr. 2 (Pompă combustibil) |
| 40 | – | – |
| 41 | – | – |
| 42 | 10 | Modul control motor (MCM), releu MCM nr. 1, releu MCM nr. 2 |
| 43 | 7,5 | Compresor climatizare (releu ambreiaj compresor climatizare) |
| 44 | 7,5 | Releu demaror, modul control grup propulsor – PCM (STS) |
| 45 | 7,5 | Releu acționator deblocare hayon, acționator deblocare hayon |
| 46 | – | – |
| 47 | 30 | Motor ventilator condensator climatizare (releu ventilator condensator climatizare), motor ventilator radiator (releu control ventilator) (2010-2011) |
| 48 | 10 | Far stânga (Faruri de drum) |
| 49 | 15 | Acționator încuietoare ușă partea pasagerului față, acționator încuietoare ușă spate dreapta |
| 50 | 15 | Acționator încuietoare ușă spate stânga |
| 51 | 10 | Far dreapta (Faruri de drum) |
| 52 | 15 | Sistem electronic control clapetă (ETCS), modul control grup propulsor – PCM (IG1ETCS) |
| 53 | 10 | Modul alimentator inteligent (IPU) Modul ventilator (modul control motor (MCM) releu nr. 2), modul invertor motor (MPI) (modul control motor (MCM) releu nr. 2) |
| 54 | – | – |
| 55 | 10 | Dezghețător oglindă retrovizoare stânga, dezghețător oglindă retrovizoare dreapta |
| 56 | 30 | Ștergător față, unitate control multiplex integrată (MICU) |
| 57 | 30 | Motor ventilator (releu motor ventilator) |
| 58 | 30 | Modulator-unitate control Sistem antiblocare roți (ABS) (fără VSA), modulator-unitate control VSA |
| 59 | 30 | Fără dezghețător oglindă electrică: releu dezghețător lunetă spate (dezghețător lunetă spate inferior, dezghețător lunetă spate superior, condensator reducere zgomot) |
| 40 | Cu dezghețător oglindă electrică: Releu dezghețător lunetă spate (dezghețător lunetă spate inferior, dezghețător lunetă spate superior, condensator reducere zgomot, siguranță: nr. 55 (10 A)) | |
| 60 | 50 | Aprindere |
| 30 | Spălător faruri | |
| R1 | Alimentare geam | |
| R2 | Motor ventilator | |
| R3 | Senzor raport aer-combustibil (A/F) | |
| R4 | Iluminare | |
| R5 | Bobină de aprindere | |
| R6 | PGM-FI Principal nr. 1 | |
| R7 | Control sistem electronic control clapetă (ETCS) | |
| R8 | Dezghețător lunetă spate | |
| R9 | Deblocare ușă partea șoferului | |
| R10 | Tăiere aprindere | |
| R11 | – | |

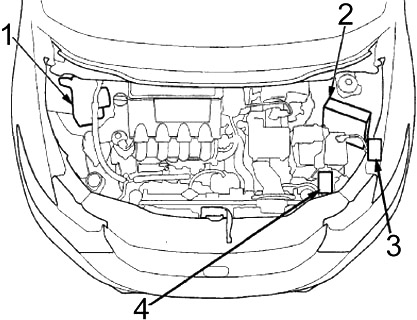

Compartiment motor
- Modulator-unitate control Sistem antiblocare roți (ABS) (fără VSA), modulator-unitate control VSA
- Modul control al grupului propulsor (PCM)
- Cutie releu nr. 1
- Cutie releu nr. 2

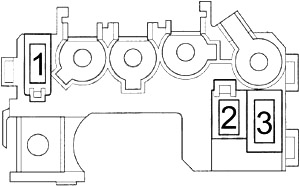

Schema cutiei de siguranțe în compartiment motor

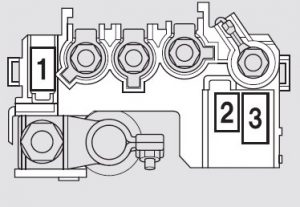

Siguranțele principale sub capotă se află pe terminalul pozitiv al bateriei. Pentru a o deschide, apăsați clemele așa cum este arătat. Aceste siguranțe nu sunt reparabile; înlocuiți cutia de siguranțe a terminalelor bateriei ca o unitate.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 100 | Convertizor DC-DC, releu iluminare, releu geam, releu de deblocare a ușii șoferului, siguranțe: nr. 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60 |
| 2 | 60 | Sistem de asistență electronică la direcție (EPS) |
| 3 | 20 | Siguranțe: 23, 24 |
Bloc releu 1
| Număr | Amperi [A] | Component protejat |
|---|---|---|
| 1 | 15 | Bobine de aprindere partea evacuării |
| 2 | 15 | Bobine de aprindere partea admisiei |
| R1 | Control ventilator | |
| R2 | PGM-FI Principal nr. 2 (Pompă combustibil) | |
Bloc releu 2
| Număr | Releu |
|---|---|
| R1 | Ventilator condensator aer condiționat |
| R2 | Ventilator radiator |
| R3 | Ambreiaj compresor aer condiționat |
Honda Insight (2012-2014) – schema cutiei de siguranțe
Anul producției: 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Honda Insight (2012-2014) este siguranța 13(?) în panoul bloc siguranțe.

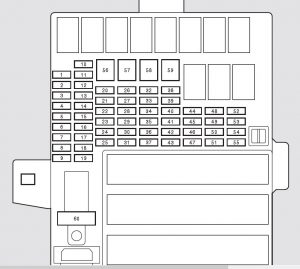

Panou bloc siguranțe interior
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Copia de siguranță |
| 2 | (7,5) | TPMS * |
| 3 | 20 | Geam partea șoferului |
| 4 | – | Neutilizat |
| 5 | 10 | Lumina de rezervă |
| 6 | 10 | SRS |
| 7 | 10 | Transmisie SOL |
| 8 | 7,5 | OPDS |
| 9 | – | Neutilizat |
| 10 | 7,5 | A / C |
| 11 | 7,5 | ABS / VSA |
| 12 | 10 | IMA |
| 13 | 20 | Presso ACC |
| 14 | 7,5 | Accesoriu |
| 15 | 7,5 | Lumini de zi |
| 16 | 10 | Ștergător scaun spate |
| 17 | 20 | Geam față partea pasagerului |
| 18 | 20 | Geam electric spate partea pasagerului |
| 19 | 20 | Geam electric partea șoferului |
| 20 | 15 | Pompă combustibil |
| 21 | 15 | Ștergătoare parbriz |
| 22 | 7,5 | Contor kilometraj |
| 23 | 10 | Risc |
| 24 | 10 | Frâne / Claxon |
| 25 | – | Neutilizat |
| 26 | 10 | LAF |
| 27 | 30 | Închidere principală uși |
| 28 | 20 | Far principal |
| 29 | 10 | Lumina mică |
| 30 | 30 | Motor ventilator răcire |
| 31 | 7,5 | IGPS |
| 32 | 10 | Far de întâlnire dreapta |
| 33 | 20 | Bobină IG |
| 34 | 10 | Far de întâlnire stânga |
| 35 | 15 | Motor închidere ușă 2 (bloc) |
| 36 | 15 | Motor închidere ușă 1 (bloc) |
| 37 | 30 | Sistem antiblocare roți (ABS) / VSA FSR |
| 38 | 15 | Opțiune selecție blocare uși |
| 39 | 15 | IGP |
| 40 | – | Neutilizat |
| 41 | – | Neutilizat |
| 42 | 10 | IMA 1 |
| 43 | 7,5 | Ambreiaj MG |
| 44 | 7,5 | STS |
| 45 | 7,5 | Bloc |
| 46 | – | Neutilizat |
| 47 | 30 | Motor ventilator condensator |
| 48 | 10 | Far de drum stânga |
| 49 | 15 | Motor închidere ușă 2 (deblocare) |
| 50 | 15 | Motor închidere ușă 1 (deblocare) |
| 51 | 10 | Far de drum dreapta |
| 52 | 15 | DBW |
| 53 | 10 | IMA 2 |
| 54 | – | Neutilizat |
| 55 | 10 | Oglindă încălzită * 2, * 3 |
| 56 | 30 | Perie ștergător parbriz față |
| 57 | 30 | Motor ventilator |
| 58 | 30 | Motor ABS / VSA |
| 59 | 30 | Dezaburitor spate * 1 |
| 40 | Dezaburitor spate * 2, * 3 | |
| 60 | – | Neutilizat |
| 50 | IG principal | |
| *: Modele americane
* 1: Model US LX |
||
Panou siguranțe în compartiment motor
Pe acumulator
| Număr | Amperaj [A] | Descriere |
| 1 | 100 | Acumulator, principal, ACG |
| 2 | 60 | EPS |
| 3 | 20 | Claxon, frâne, urgență |
Lângă acumulator
compartiment motor (lângă acumulator)
| Număr | Amperi [A] | Descriere |
| 1 | 15 | Bobine de aprindere (EX) |
| 2 | 15 | Bobine de aprindere (EX) |
