Honda HR-V (2016-2019) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Honda HR-V 2016-2019, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

Honda HR-V (2016-2018) – schema siguranței

Anul producției: 2016, 2017, 2018.

Siguranță brichetă (priză de alimentare) în Honda HR-V este siguranța 36 în cutia de siguranțe.

Compartiment motor

Cutia de siguranțe A

Cutia de siguranțe A
Cutia de siguranțe Honda HR-V –
compartiment motor (cutia de siguranțe A)
Număr Descriere Amperaj [A]
1 Faruri de întâlnire principale 20
2 CDC* (30)
3 Faruri de urgență 10
4 DBW 15
5 Intermitent* (30)
6 Frâne 10
7 IGP 15
8 Bobină IG 15
9 EOP * (10)
10 INJ * (20)
11 VST2 * (30)
12 Ventilator principal 30
13 Demaror SW * (30)
14 Ambreiaj MG 7,5
15 Senzor baterie (7,5)
16 Far mic 10
17 Principal AFP * (10)
18 Claxon 10
19 Proiectoare de ceață* (10)
20 SBW * (10)
21 De rezervă 10
22 Audio (10)
23 Ventilator auxiliar (30)
24 VST1 * (30)
25 STRLD * (7,5)
26 IGP CAM * (7,5)
27 – –
28 – –
29 De rezervă* (30)
30 IGP LAF (7,5)
31 IGPS (7,5)
32 Far faruri de întâlnire dreapta 10
33 Far faruri de întâlnire stânga 10
* 1: Modelele cu sistem de acces inteligent au butonul

START / STOP MOTOR în locul comutatorului de aprindere

*: Nu este disponibil în toate modelele

Cutia de siguranțe B

Cutia de siguranțe B
Honda HR-V – cutia de siguranțe – compartiment motor (cutia de siguranțe B)
Număr Descriere Amperi [A]
A Baterie 100
B RB Principal 1 70
C RB Principal 2 80
D CAP Principal 70

Cutia de siguranțe interne

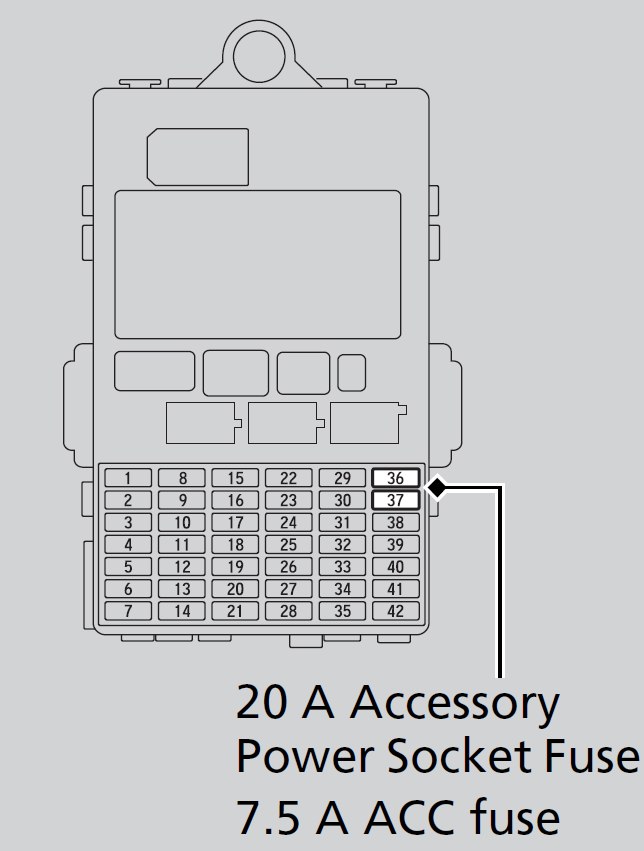

Cutia de siguranțe A

Cutia de siguranțe A
Honda HR-V – siguranțe – interior
Număr Descriere Amperaj [A]
1 Blocare ușă (20)
2 – –
3 Smart* (10)
4 Deblocare ușă partea șoferului 10
5 Deblocare uși partea pasagerului 10
6 Deblocare ușă șofer 10
7 Blocare ușă șofer 10
8 Alimentare geam șofer 20
9 Alimentare geam pasager 20
10 Alimentare geam scaun spate stânga 20
11 Alimentare geam scaun spate dreapta 20
12 Blocare uși laterale șofer 10
13 Blocare uși laterale partea pasagerului 10
14 – –
15 Faruri de drum dreapta 10
16 STS * (7,5)
17 Parasolar* (20)
18 Panoramic * (20)
19 Încălzire scaune față * (20)
20 – –
21 Cameră MP * (10)
Leggere  Honda Ridgeline (2006-2014) – cutia de siguranțe
22 Semnalizatoare 15
23 Semnalizator spate* (10)
24 A / C 7,5
25 Faruri de zi 7,5
26 Demaror * (7,5)
27 ABS / VSA 7,5
28 SRS 10
29 Far de drum stânga 10
30 ACG 10
31 Releu IG 10
32 Pompă combustibil 15
33 SRS (7,5)
34 Contor kilometraj 7,5
35 SOL 7,5
36 Priză ACC față 20
37 ACC (7,5)
38 ACC * 7,5
39 Opțiune (10)
40 Semnalizator spate 10
41 – –
42 – –
*: Nu este disponibil în toate modelele

Cutia de siguranțe B (2016)

Cutia de siguranțe B (2016)

Număr Descriere Amperaj [A]
1 EPS 70
IG Main 30 * 1
50 * 2
Cutia de siguranțe principală 2 50
Motor ABS / VSA 40
Cutia de siguranțe principală 1 30
Cutia de siguranțe principală 3 40
2 Dezumidificator spate 30
EPB L. 30
IG Main2 * 1 30
– * 2 30
HTR 40
EPB R 30
E-DPS 30
3 – –
4 – –
5 Sistem antiblocare roți (ABS) / VSA FSR 30
6 Dezumidificator* (10)
7 PRIZA ACC RR * (20)
8 – –
9 Lumină internă 7,5
10 Priză ACC (consolă) * (20)
11 – –
12 * 1 – –
12 * 2 Blocare cheie ACC (7,5)
13 Oglindă încălzită în ușă * (10)
14 Ventilator climatizare SW * (7,5)
15 * 1 – –
15 * 2 Semnalizator 30
*: Nu este disponibil în toate modelele

* 1: Modele cu sistem de acces inteligent
* 2: Modele fără sistem de acces inteligent
Compartiment pasageri (cutia de siguranțe B) (2017, 2018)

Cutia de siguranțe B (2016) - 2

Atribuirea siguranțelor în compartimentul pasageri (cutia de siguranțe B) (2017, 2018)

Număr Descriere Amperaj [A]
Număr Descriere Amperaj [A]
1 EPS 70 A
1 IG Main
(30 A (modele cu sistem de intrare inteligent),

50 A (modele fără sistem de intrare inteligent))

 30 A / 50 A
1 Cutia de siguranțe principală 2 50 A
1 Motor ABS/VSA 40 A
1 Cutia de siguranțe principală 1 30 A
1 Cutia de siguranțe principală 3 (opțiune) 40 A
2 Dezumidificator spate 30 A
2 EPB L 30 A
2 IG Main 2 (modele cu sistem de intrare inteligent)/
Neutilizat (modele fără sistem de intrare inteligent)		 30 A
2 HTR 40 A
2 EPB R 30 A
2 AWD (opțional) 30 A
Număr Descriere Amperaj [A]
3 — —
4 — —
5 Sistem antiblocare roți (ABS)/VSA FSR 30 A
6 Dezumidificator (opțional) (10 A)
7 PRIZA ACC RR (opțiune) (20A)
8 — —
9 Luminiță internă 7,5 A
10 Priză ACC (consolă) (20A)
11 — —
12 Neutilizat (modele cu sistem de acces inteligent);
Blocare cheie ACC (modele fără sistem de acces inteligent).		 —
(7,5 A)
13 Oglindă exterioară încălzită (opțiune) (10 A)
14 Comutator ventilator climatizare (opțiune) (7,5 A)
15 Neutilizat (modele cu sistem de acces inteligent);
Intermitent (modele fără sistem de acces inteligent).		 —
30 A
Leggere  Honda Civic (1980-2019) – cutia de siguranțe

Honda HR-V – schema cutiei de siguranțe

Anul producției: 2019.

Siguranțele pentru priza brichetă (prize de alimentare) în modelul Honda HR-V sunt siguranța nr. 36 (priza ACC față) în cutia de siguranțe A a bordului și siguranțele nr. 7 (priza ACC spate) și nr. 10 (priza ACC a consolei) în cutia de siguranțe a bordului B.

Compartiment pasageri (cutia de siguranțe A)

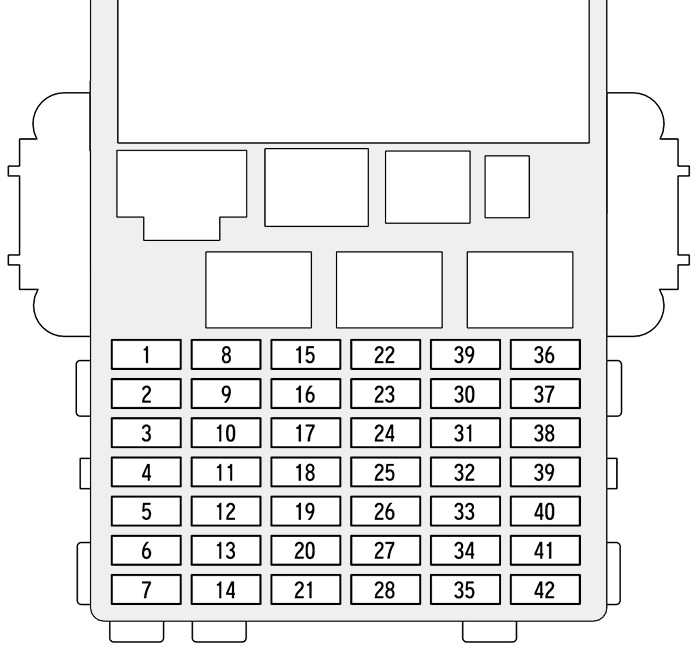

Honda HR-V – schema cutiei de siguranțe



Atribuirea siguranțelor în compartimentul pasageri (cutia de siguranțe A) (2019)

Nr Descriere Amperi [A]
Nr Descriere Amperi [A]
1 Încuietoare ușă 20 A
2 – –
3 Smart (opțiune) (10 A)
4 Deblocare ușă partea șoferului 10 A
5 Deblocare ușă partea pasagerului 10 A
6 Deblocare ușă șofer 10 A
7 Încuietoare ușă șofer 10 A
8 Alimentare geam șofer 20 A
9 Alimentare geam pasager 20 A
10 Alimentare geam scaun spate stânga 20 A
11 Alimentare geam scaun spate dreapta 20 A
12 Încuietoare ușă partea șoferului 10 A
13 Încuietoare ușă partea pasagerului 10 A
14 – –
15 Far de întâlnire dreapta 10 A
16 STS (opțiune) (7,5 A)
17 — (20A)
18 Trapă (opțiune) (20A)
19 Încălzire scaune față (opțiune) (20A)
20 – –
Nr Descriere Ampere [A]
21 Cruise control adaptiv (opțiune) (7,5 A)
22 Lavalungi 15 A
23 Ștergător spate (opțiune) (10 A)
24 Climatizare 7,5 A
25 Lumini de zi 7,5 A
26 Aprindere (opțiune) (7,5 A)
27 ABS/VSA 7,5 A
28 SRS 10 A
29 Far de întâlnire stânga 10 A
30 ACG 10 A
31 Releu IG 10 A
32 Pompă combustibil 15 A
33 SRS (7,5 A)
34 Contor kilometraj 7,5 A
35 Misiune SOL 7,5 A
36 Priză alimentare accesorii față 20 A
37 ACC (7,5 A)
38 — (7,5 A)
39 Opțiune 10 A
40 Ștergător spate 10 A
41 — —

Compartiment pasageri (cutia de siguranțe B)

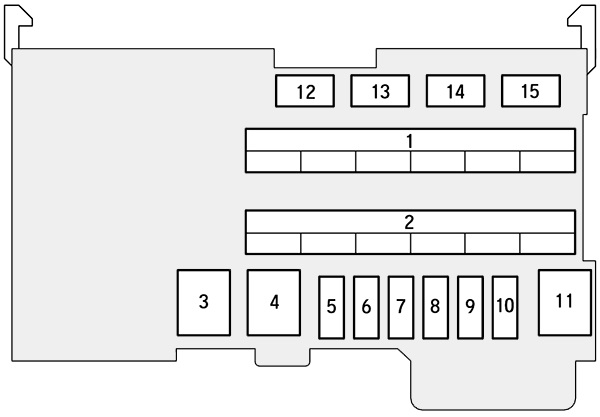

Honda HR-V – schema cutiei de siguranțe - 2

Alocarea siguranțelor în compartimentul pasageri (cutia de siguranțe B) (2019)

Nr Descriere Amperi [A]
Nr Descriere Amperi [A]
1 EPS 70 A
1 IG Main
(30 A (modele cu sistem de acces inteligent),

50 A (modele fără sistem de acces inteligent))

 30 A / 50 A
1 1 Cutia de siguranțe principală 2 50 A
1 Motor ABS/VSA 40 A
1 Cutia de siguranțe principală 1 30 A
1 Cutia de siguranțe principală 3 (opțiune) 40 A
2 Dezumidificator scaun spate 30 A
2 Frână electrică parcare stânga 30 A
2 IG Main 2 (modele cu sistem de acces inteligent);
Neutilizat (modele fără sistem de acces inteligent).		 30 A
2 Motor încălzitor 40 A
2 Frână electrică parcare dreapta 30 A
2 ABS/VSA FSR 30 A
Leggere  Honda Civic VIII Hatchback (FN, FK) (2006-2011) – baterie
Nr Descriere Amperi [A]
3 — —
4 — —
5 AWD (opțiune) (20A)
6 Parbriz încălzit (opțiune) (10 A)
7 Priză alimentare accesorii spate (opțiune) (20A)
8 — —
9 Lumină interioară 7,5 A
10 Priză alimentare accesorii (consolă) (20A)
11 — —
12 Neutilizat (modele cu sistem de acces inteligent);
Blocare cheie ACC (modele fără sistem de acces inteligent).		 —
(7,5 A)
13 Oglindă exterioară încălzită (opțiune) (10 A)
14 Comutator ventilator climatizare (opțiune) (7,5 A)
15 Neutilizat (modele cu sistem de acces inteligent);
Ștergător parbriz (modele fără sistem de acces inteligent).		 —
30 A

Compartiment motor (cutia de siguranțe A)

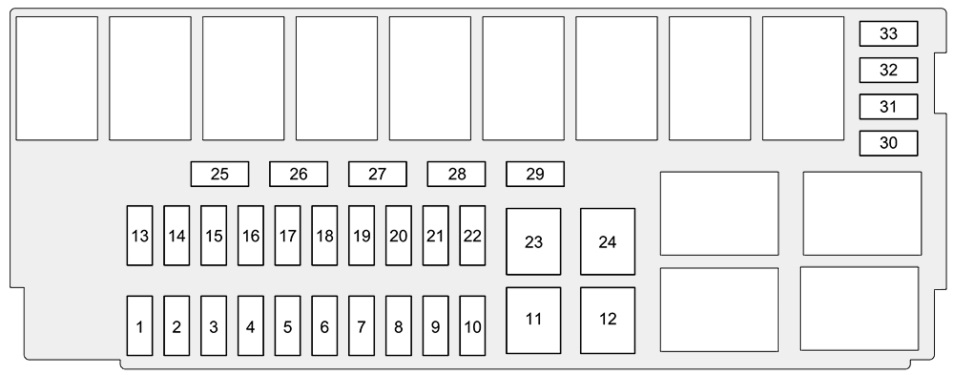

Honda HR-V – schema cutiei de siguranțe - 3

Alocarea siguranțelor în compartiment motor (cutia de siguranțe A) (2019)

Nr Descriere Amperi [A]
Nr Descriere Amperi [A]
1 Faruri de întâlnire principale 20 A
2 Scaun șofer electric (opțiune) (20A)
3 Lumini de avarie 10 A
4 Transmisie electrică 15 A
5 Ștergător (opțiune) (30A)
6 Lumini de stop 10 A
7 IGP 15 A
8 Bobină IG 15 A
9 Lumini de zi (opțiune) (10 A)
10 – (20A)
11 — (30A)
12 Ventilator principal 30 A
13 Pornire SW (opțiune) (30A)
14 Ambreiaj MG 7,5 A
15 Senzor baterie (7,5 A)
16 Lumină mică 10 A
Nr Descriere Amperi [A]
17 Scaun șofer înclinat electric (opțiune) (20A)
18 Claxon 10 A
19 Lumină de ceață (opțiune) (10 A)
20 Dezghețare parbriz (10 A)
21 Gol 10 A
22 Audio (10 A)
23 Ventilator auxiliar (30A)
24 — (30A)
25 STRLD (opțiune) (7,5 A)
26 IGP CAM (opțiune) (7,5 A)
27 — —
28 —
29 — (30A)
30 IGP LAF (7,5 A)
31 IGPS (7,5 A)
32 Far de întâlnire dreapta 10 A
33 Faruri de întâlnire stânga 10 A

Compartiment motor (cutia de siguranțe B)

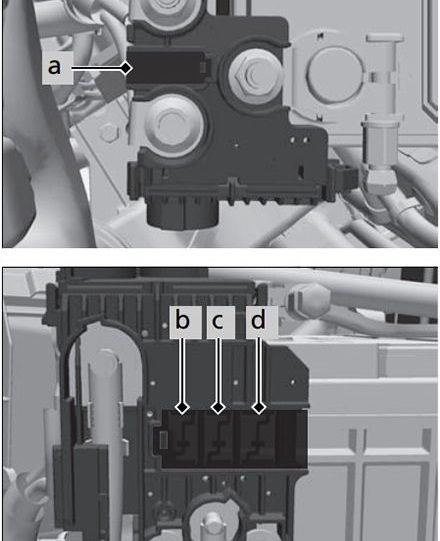

Honda HR-V – schema cutiei de siguranțe - 4

Alocarea siguranțelor în compartiment motor (cutia de siguranțe B)

Nr Descriere Amperi [A]
A Baterie principală 100 A
B RB Principal 1 70 A
C RB Principal 2 80 A
D Principal WPR 70 A
