Honda Crosstour (2011-2015) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Crosstour 2011-2015, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Honda Crosstour
Se referă la vehiculele produse în anii:
2011, 2012, 2013, 2014, 2015.
Siguranțele prizei Brichetă (prize de alimentare) în Honda Crosstour sunt siguranța nr. 23 (priză de alimentare accesorii față) în cutia de siguranțe a bordului partea șoferului și siguranțele nr. 12 (2012: priză de alimentare accesorii consolă), nr. 16 (încărcare Zona priză alimentare accesorii) în cutia de siguranțe a bordului partea pasagerului.

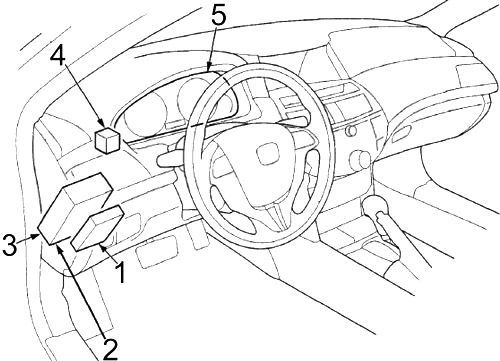

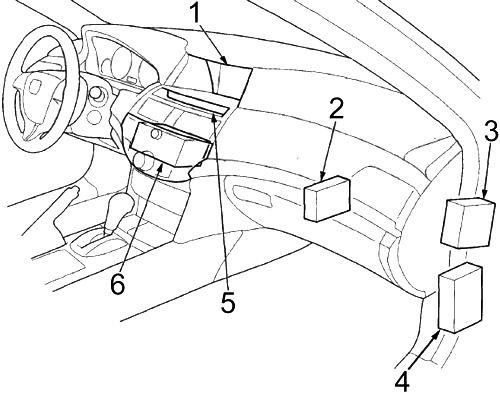

Habitaclu
- Unitate control HandsFreeLink
- Cutia de siguranțe №1
- Unitate control integrată multiplex șofer (MICU)
- Cutie conexiuni șofer
- Modul control semnalizatoare
- Display navigație
- Climatizare (cu sistem de navigație)
- Amplificator audio
- Cutia de siguranțe nr. 2 / Unitate control integrată multiplex pasager (MICU)
- Display audio/HVAC suplimentar (cu sistem de navigație)
Unitate climatizare (fără sistem de navigație) - Unitate audio
- Imobilizator – unitate control fără cheie
- Unitate control sistem monitorizare presiune pneuri (TPMS)
- Cutie conexiuni centrală
- Releu priză alimentare accesorii în compartiment motor
- Unitate sistem reținere suplimentară (SRS)
- Releu priză alimentare accesorii consolă
- Unitate control suport motor

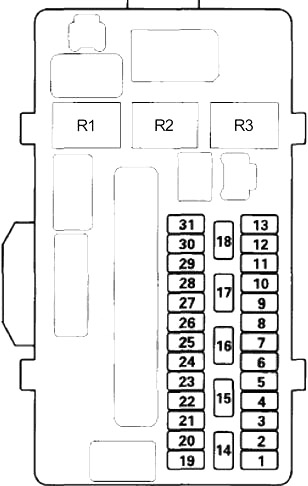

Cutia de siguranțe în habitaclu 1
Se află sub bord. Pozițiile siguranțelor sunt indicate pe eticheta de sub bord.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | – |
| 2 | 7,5 | Unitate de control a scaunului electric (cu sistem de memorie poziție șofer (DPMS)) |
| 3 | 15 | Releu motor ștergător spate, releu motor ștergător față, motor ștergător față/spate (releu motor ștergător) |
| 4 | 7,5 | Motor ștergător spate (releu motor ștergător spate), releu motor ștergător față |
| 5 | 7,5 | Întunecare automată a oglinzii retrovizoare interioare, Rela Rela, Unitate de Control Integrată multiplex partea șoferului (MICU), Lumină de Urgență, Busolă Electrică, Modul Control Semnalizatoare, Unitate Navigație, Unitate de Control Integrată multiplex partea pasagerului (MICU), Electromagnet Blocare Cutie, Sistem monitorizare presiune pneuri (TPMS) Unitate de control |
| 6 | 7,5 | Modulator-modul VSA, senzor accelerație viteză înclinare |
| 7 | 15 | Releu control activare activă suport motor (ACM), alternator, întrerupător poziție pedală frână, modul control sistem transmisie – PCM (VBSOL), senzor sarcină electrică (ELD), unitate control suport motor, supapă ventilare rezervor vapori combustibil (EVAP) |
| 8 | 7,5 | 3.5L (J35Z): Modul control sistem transmisie – PCM (STS – Semnal demaror) |
| 9 | 20 | Modul control sistem transmisie – PCM (IG1), pompă combustibil (releu principal PGM-FI nr. 2), unitate control fără cheie imobilizator |
| 10 | 10 | Modul control sistem transmisie – PCM (VBSOL2) |
| 11 | 10 | Unitate sistem de reținere suplimentară (SRS) |
| 12 | 7,5 | Indicator dezactivare airbag partea pasagerului față, modul sistem detectare pasageri (ODS), modul sistem siguranță suplimentară (SRS) |
| 13 | – | – |
| 14 | 10 | 3.5L (J35Z): Unitate control suport motor (releu control activare activă suport motor (ACM)) |
| 15 | 7,5 | Lumini de zi (DRL), unitate control integrată multiplex partea șoferului (MICU) |
| 16 | 7,5 | Releu ambreiaj compresor climatizare, releu ventilator condensator climatizare (3,5 l), display audio-HVAC, sub-display audio-HVAC, releu motor ventilator, unitate control climatizare, unitate control multiplex uși, întrerupător climatizare șofer, întrerupător încălzire scaun șofer, releu control ventilator, întrerupător încălzire scaun față pasager, display navigație, întrerupător climatizare pasager, întrerupător alimentare oglinzi, releu dezaburire lunetă spate, unitate control HVAC (2,4 l), oglindă retrovizoare cu display cameră marșarier, releu ventilator radiator (2,4 l) |
| 17 | 7,5 | Unitate control integrată multiplex partea șoferului (MICU) (blocare cheie ACC) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 18 | 7,5 | Modul audio, display Audio-HVAC, display auxiliar Audio-HVAC, releu al prizei de alimentare accesorii în portbagaj, releu al prizei de alimentare accesorii din consolă, releu al prizei de alimentare accesorii față, microfon față HFL-ANC/control activ al sunetului, microfon față HFL-Navigație-ANC/control activ al sunetului, unitate de control HandsFreeLink, buton interfață, bobină blocare cheie, display navigație, unitate navigație, unitate de control scaun electric |
| 19 | 20 | Motor electric coborâre scaun față partea șoferului, motor glisare scaun șofer, întrerupător reglare scaun șofer, unitate de control scaun electric |
| 20 | 20 | Unitate de control/motor trapă |
| 21 | 20 | Motor electric coborâre scaun șofer, întrerupător reglare scaun șofer, motor înclinare scaun șofer |
| 22 | 20 | Motor geam spate stânga, întrerupător geam spate stânga, releu geam electric |
| 23 | 15 | Priză de alimentare accesorii față (releu priză de alimentare accesorii) |
| 24 | 20 | Unitate de control multiplex uși |
| 25 | 10 | Actuator încuietoare ușă șofer, actuator încuietoare rezervor combustibil, actuator încuietoare ușă spate stânga, releu încuietoare electrică, actuator deblocare hayon, releu actuator deblocare hayon |
| 26 | 10 | Far față stânga, unitate de control integrată multiplex șofer (MICU), releu far față |
| 27 | 10 | Lumină poziție față stânga, lumină contur lateral față stânga, lumină spate stânga, iluminare număr înmatriculare, lumină spate dreapta, releu lumini spate, unitate de control integrată multiplex șofer (MICU) |
| 28 | 10 | Lumină far de drum stânga |
| 29 | 7,5 | Unitate de control sistem monitorizare presiune pneuri (TPMS) |
| 30 | 15 | Faruri de întâlnire far stânga |
| 31 | 7,5 | – |
| R1 | PGM-FI Principal №2 (Pompă combustibil) | |
| R2 | Priză de alimentare accesorii față | |
| R3 | Tăiere aprindere №1 | |

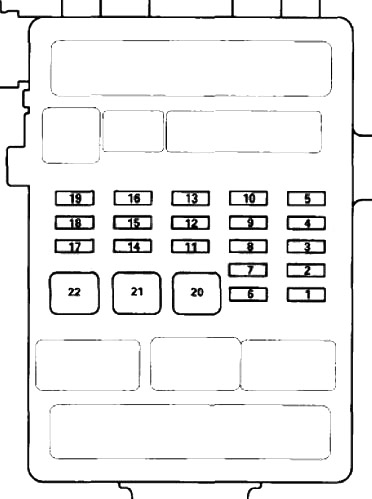

Cutia de siguranțe în habitaclu nr. 2
Se află în panoul lateral inferior. Îndepărtați capacul pentru a deschide. Pozițiile siguranțelor sunt indicate pe capacul cutiei de siguranțe.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Lumină fază lungă dreapta |
| 2 | 10 | Lumină de poziție față dreapta, lumină de contur lateral față dreapta, releu lumini spate, siguranță (cutia de siguranțe №2) №6, modul control integrat multiplex partea pasagerului (MICU) |
| 3 | 10 | Far față dreapta, releu lumini fază lungă, modul control integrat multiplex partea pasagerului (MICU) |
| 4 | 15 | Faruri de întâlnire dreapta |
| 5 | – | – |
| 6 | 7,5 | Iluminare panou indicator poziție cutie automată, iluminare ambientală, martor display audio-Climatizare, martor sub-display audio-Climatizare, martor aer condiționat, martor întrerupător încălzire scaun partea șoferului, întrerupător aer condiționat șofer, martor întrerupător încălzire scaun față partea pasagerului, lumină cutie mănuși, întrerupător sistem avertizare urgență/martor dezactivare airbag pasager, unitate HomeLink, martor întrerupător trapă, display navigație, unitate navigație, întrerupător aer condiționat pentru pasager, martori întrerupătoare pe volan, martor întrerupător VSA OFF |
| 7 | – | – |
| 8 | 20 | Motor înclinare scaun partea pasagerului față, întrerupător reglare scaun partea pasagerului față |
| 9 | 20 | Motor glisare scaun partea pasagerului față, întrerupător reglare scaun partea pasagerului față |
| 10 | 10 | Acționator încuietoare ușă partea pasagerului față, releu încuietoare ușă electrică, acționator încuietoare ușă spate dreapta |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 11 | 20 | Motorul geamului spate drept, întrerupătorul geamului spate drept |
| 12 | 15 | Priză alimentare accesorii consola (releu priză alimentare accesorii consola) |
| 13 | 20 | Întrerupătorul geamului partea pasagerului față |
| 14 | – | – |
| 15 | 20 | Amplificator audio |
| 16 | 15 | Priză alimentare accesorii în compartiment motor (releu priză alimentare accesorii în compartiment motor) |
| 17 | – | – |
| 18 | 10 | Motor suport lombar șofer, întrerupător suport lombar șofer |
| 19 | 15 | Încălzire scaun șofer, releu încălzire scaun, încălzire scaun partea pasagerului față |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |

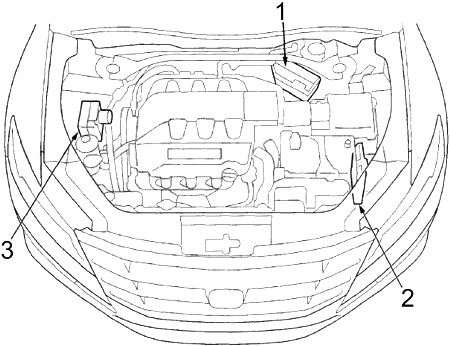

Compartiment motor
- Cutia de siguranțe
- Modul control al sistemului de transmisie (PCM)
- Unitate control modulatoare SA

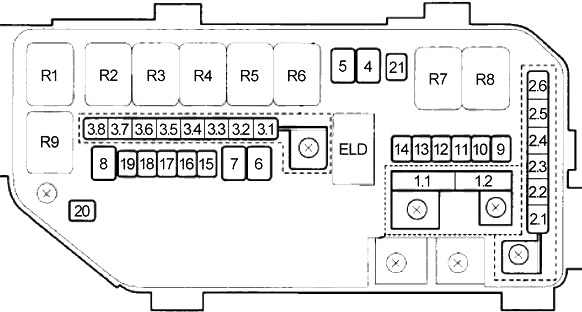

Schema cutiei de siguranțe în compartiment motor
Se află lângă rezervorul lichidului de frâne. Apăsați clemele pentru a deschide cutia.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1,1 | 120 | 3.5L (J35Z): Baterie, alimentator |
| 100 | 2,4 l (K24A): Baterie, alimentator | |
| 1.2 | 40 | Siguranță (cutia de siguranțe în compartimentul motor nr. 2): nr. 8, 9, 10, 11, 12, 13 |
| 2,1 | 70 | – |
| 2,2 | 40 | Modulator VSA-unitate control |
| 2,3 | 30 | Modulator VSA-unitate control |
| 2,4 | 40 | Siguranță (cutia de siguranțe în compartimentul motor nr. 2): nr. 15, 16, 17, 18, 19 |
| 2,5 | 30 | Motor ștergător faruri, releu ștergător faruri |
| 2,6 | – | – |
| 3.1 | 50 | Aprindere |
| 3.2 | 40 | – |
| 3,3 | 30 | Siguranță (cutia de siguranțe în compartimentul motor nr. 2): nr. 1, 2, 3, 4 |
| 3.4 | 60 | Siguranță (cutia de siguranțe în compartimentul motor nr. 1): nr. 14, 19, 20, 21, 22, 23, 24, 25 |
| 3,5 | 30 | Siguranță (cutia de siguranțe în compartimentul motor nr. 1): nr. 26, 27, 28, 29, 30 |
| 3,6 | 30 | Motor ventilator radiator, releu ventilator radiator |
| 3,7 | 30 | Motor ștergător față, releu motor ștergător față, releu intermitent motor ștergător față, releu nivel înalt/scăzut ștergător față |
| 3,8 | 30 | 3.5L (J35Z): Motor ventilator condensator climatizare, releu ventilator condensator climatizare |
| 4 | 75 | Releu ventilator radiator |
| 5 | 40 | Releu dezaburire lunetă spate, dezaburire lunetă spate inferioară, condensator reducere zgomot, dezaburire lunetă spate superioară |
| 6 | 20 | 2.4L (K24A): Releu ventilator condensator climatizare |
| 7 | 15 | Comutator avertizare, unitate control integrată multiplex șofer (MICU) |
| 8 | 20 | Comutator lumină de stop, comutator poziție pedală frână, modul control sistem transmisie – PCM, lumină de stop înaltă, releu claxon, conector iluminare remorcă |
| 9 | – | – |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | – | – |
| 11 | 15 | Releu bobină de aprindere, bobine de aprindere |
| 12 | 15 | Sub-releu PGM-FI, supapă de degazare a rezervorului vapori combustibil (EVAP), senzor raport aer-combustibil față (A/F), senzor oxigen secundar încălzit față (HO2S) (banc 1, senzor 2), senzor raport combustibil-aer spate (A/F) (banc 2, senzor 1), senzor oxigen secundar încălzit spate (HO2S) (banc 2, senzor 2), siguranță nr. 4 |
| 13 | – | – |
| 14 | – | – |
| 15 | 10 | modul audio, modul afișaj AUDIO-HVAC, modul suplimentar AUDIO-HVAC, iluminare marșarier, conector interfață date (DLC), modul control multiplex uși, iluminare exterioară în ușa șoferului, unitate control integrată multiplex șofer (MICU), modul față HFL-ANC/microfon activ control sunet, microfon față HFL-Navigație-ANC/control activ sunet, lampă lectură în ușa pasagerului față, modul control semnalizatoare, unitate control HandsFreeLink, unitate control fără cheie imobilizator, unitate afișaj navigație, unitate navigație, unitate control integrată multiplex pasager (MICU), unitate control oglindă reglabilă electric, unitate control scaun reglabil electric |
| 16 | 7,5 | Lumină de cortizie, lumină oglindă cosmetică șofer, unitate HomeLink, lumină cheie aprindere, lumină hartă individuală, lumină zonă încărcare stânga. Lumină oglindă cosmetică pasager, lumină zonă încărcare dreapta |
| 17 | 15 | Releu principal PGM-FI nr. 1, senzor poziție arbore cotit (CKP), senzor poziție arbore cu came (CMP), releu control sistem control electronic accelerație (ETCS), injectoare, senzor debit masic aer (MAF), modul control sistem transmisie – PCM (IGP), releu principal PGM-FI nr. 2 |
| 18 | 15 | Releu control sistem control electronic accelerație (ETCS) |
| 19 | 75 | 3.5L (J35Z): Modul control sistem transmisie – PCM (VBUM) |
| 20 | 40 | 3.5L (J35Z): Motor ventilator, releu motor ventilator |
| 40 | 2,4L (K24A): Ambreiaj compresor climatizare, releu ambreiaj compresor climatizare | |
| 21 | 7,5 | 3.5L (J35Z): Ambreiaj compresor climatizare, releu ambreiaj compresor climatizare |
| 2.4L (K24A): Releu ventilator condensator climatizare | ||
| R1 | Motor ventilator | |
| R2 | Claxon | |
| R3 | PGM-FI Principal | |
| R4 | PGM-FI Subrețea | |
| R5 | Bobină de aprindere | |
| R6 | Control sistem control electronic accelerație (ETCS) | |
| R7 | Ventilator condensator climatizare | |
| R8 | Dezghețare lunetă spate | |
| R9 | Ambreiaj compresor climatizare | |
