Honda Ridgeline (2006-2014) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Ridgeline 2006-2014, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Honda Ridgeline
Se referă la vehiculele produse în anii:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranțele prizei brichetă (prize alimentare) în Honda Ridgeline sunt siguranța nr. 9 (priză accesorii spate) în cutia de siguranțe a bordului și siguranța nr. 5 (prize accesorii față) în cutia de siguranțe din compartiment motor.

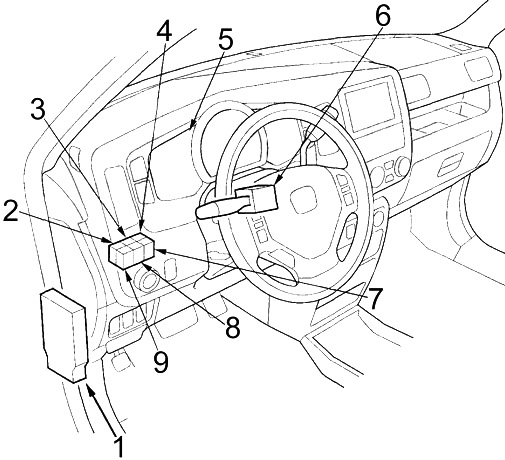

Habitaclu
- Cutia de siguranțe
- 2006-2008: Releu lumini remorcă
2009-2014: Releu lumini de zi - 2006-2008: Releu lumini de zi
2009-2014: Releu lumini remorcă nr. 2 - Releu priză alimentare accesorii față
- Modul control semnalizator
- Unitate control combinată întrerupător
- 2006-2008: Releu
faruri de întâlnire 2009-2014: Releu lumini remorcă nr. 1 - Releu iluminare compartiment încărcare
- Releu sistem gestionare cuplu variabil 4WD (VTM-4)
Cutia de siguranțe în habitaclu

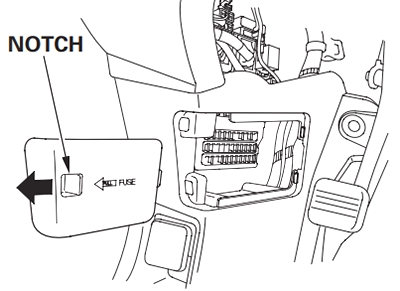

Cutia de siguranțe internă se află în colțul din stânga jos al șoferului. Pentru a îndepărta capacul cutiei de siguranțe, introdu un deget în adâncitura capacului și trage-l ușor spre exterior, apoi trage-l spre tine și îndepărtează-l de pe balamale.

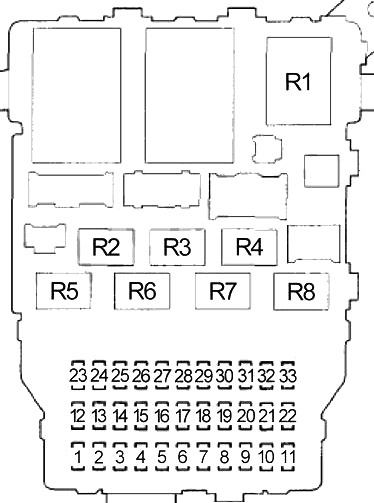

| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 7,5 | Releu lumină compartiment motor de încărcare, lumină compartiment motor de încărcare |
| 2 | 15 | Releu bobină de aprindere, bobine de aprindere |
| 3 | 10 | Releu lumini de zi |
| 4 | 15 | Releu senzor raport aer-combustibil (A/F) (senzori A/F, supapă de ventilare rezervor vapori combustibil (EVAP), senzori de oxigen secundari încălziți) |
| 5 | 20 | Unitate audio, unitate control HandsFreeLink |
| 6 | 10 | Iluminare plafon, iluminare consolă 1, iluminare plafon, iluminare hartă față individuală, unitate HomeLink, iluminare oglindă cosmetică, iluminare ambient |
| 7 | 7,5 | Unitate control întrerupător combinat, unitate control multiplex uși (întrerupător principal geam electric), modul control indicator, lumină cheie aprindere, unitate control imobilizator-receptor, unitate Imoes, unitate control multiplex integrată (MICU), unitate afișaj navigație, unitate navigație, receptor XM, Indicator siguranță |
| 8 | 20 | Unitate control multiplex integrată (MICU) |
| 9 | 10 | Priză alimentare accesorii spate, releu priză alimentare accesorii |
| 10 | 7,5 | Întrerupător avertizare pericol/indicator dezactivare sistem airbag partea pasagerului, modul sistem detectare pasageri (ODS), modul sistem de reținere suplimentară (SRS) |
| 11 | 30 | Motor ștergător față, modul control releu |
| 12 | – | – |
| 13 | 10 | Întrerupător suport lombar șofer, motor suport lombar șofer |
| 14 | 20 | Întrerupător reglare scaun șofer, motor alunecare scaun șofer și motor față sus-jos |
| 15 | – | – |
| 16 | 20 | Întrerupător reglare scaun șofer, motor înclinare scaun șofer și motor ridicare spate jos |
| 17 | – | – |
| 18 | 15 | Alternator, întrerupător poziție pedală frână, întrerupător setare/resetare/anulare cruise control, modul senzor sarcină electrică (ELD), supapă ventilare rezervor combustibil (EVAP), modul control motor (PCM), sistem gestionare cuplu variabil (VTM-4) Releu |
| 19 | 15 | Unitate control imobilizator-receptor, unitate Imoes, modul control motor (PCM), releu principal PGM-FI nr. 2, pompă combustibil (releu principal PGM-FI nr. 2) |
| 20 | 7,5 | Busolă electrică, motor ștergător față |
| 21 | 7,5 | Întrerupător faruri, unitate control întrerupătoare combinate, controler luminozitate lumini bord, unitate control multiplex uși, indicator întrerupător geam partea pasagerului, modul control indicatori, unitate control multiplex integrată (MICU), modul control releu, unitate control sistem monitorizare presiune pneuri (TPMS), unitate control sistem gestionare cuplu variabil 4WD (VTM-4), întrerupător VTM-4 |
| 22 | 10 | Unitate sistem de reținere suplimentară (SRS) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 23 | 7,5 | Releu ventilator radiator (diodă climatizare), modul control motor (PCM) (releu senzor A/F), releu senzor raport aer-combustibil (A/F) |
| 24 | 20 | Motor geam scaun spate stânga |
| 25 | 20 | Motor geam scaun spate dreapta |
| 26 | 20 | Motor geam partea pasagerului |
| 27 | 20 | Motor geam spate |
| 28 | 20 | Comutator principal geam, motor geam partea șoferului |
| 29 | 7,5 | 2009-2014: Modul control motor (PCM) |
| 30 | 7,5 | 2006-2008: Diodă climatizare, releu ambreiaj compresor climatizare, releu motor ventilator, unitate control climatizare, releu zonă încălzită ștergător parbriz față, unitate control încălzire-ventilație și climatizare (HVAC), dezghețători oglinzi electrice, actuatori oglinzi electrice, motor control recirculare, releu încălzire scaun, releu iluminare remorcă |
| 10 | 2009-2014: Releu ambreiaj compresor climatizare, releu ventilator condensator climatizare, unitate invertor AC. Releu motor ventilator, releu control ventilator, releu zonă încălzită ștergător parbriz față, unitate control încălzire-ventilație și climatizare (HVAC)/unitate control climatizare, comutator alimentare oglinzi, motor control recirculare, releu încălzire scaun, releu iluminare remorcă nr. 1 | |
| 31 | 7,5 | Senzor unghi direcție, senzor accelerație coeficient înclinare, modul control modulator VSA |
| 32 | 7,5 | Modul audio, releu priză alimentare accesorii față, modul control semnalizatoare, unitate control HandsFreeLink, comutator cheie aprindere, unitate control multiplex integrată (MICU), display navigație, unitate navigație, releu prize alimentare accesorii spate, electromagnet blocare cheie, electromagnet blocare cutie |
| 33 | – | – |
| 7,5 | 2009-2014: Releu demaror, modul control motor (PCM) (STS) | |
| R1 | Semnalizator/avertizare pericol | |
| R2 | Bobine de aprindere | |
| R3 | PGM-FI Principal nr.1 | |
| R4 | Priză alimentare accesorii spate | |
| R5 | PGM-FI Principal nr.2 (Pompă combustibil) | |
| R6 | Alimentare geam | |
| R7 | Senzor raport aer-combustibil (A/F) | |
| R8 | Tăiere demaror | |

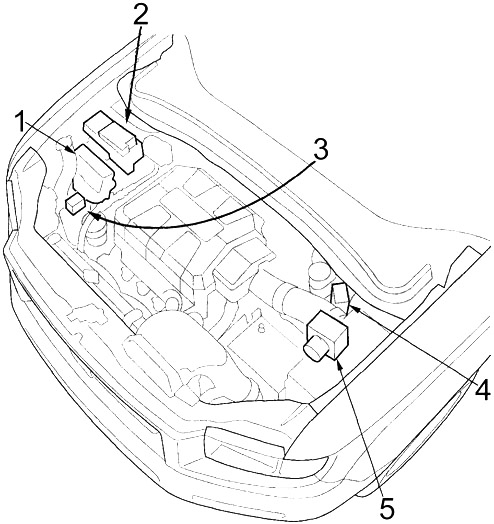

Compartiment motor
- Modul control motor (PCM)
- Cutia de siguranțe nr.1
- Bloc releu
- Cutia de siguranțe nr.2
- Modulator VSA-unitate control
Cutia de siguranțe compartiment motor nr.1
Cutia principală de siguranțe sub capotă se află pe partea pasagerului. Pentru a o deschide, apasă clemele așa cum este arătat.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Far stânga (lumini faruri de întâlnire) |
| 2 | – | – |
| 3 | 10 | Far stânga (lumini faruri de drum) |
| 4 | 15 | Lumini ambient, Unitate audio, Lumină comutator telecomandă radio, Lumină reglare luminozitate bord, Lumină comutator compartiment motor portbagaj, Lumină comutator consolă 2, Lumină comutator principal cruise control, Lumini marker laterale față, Lumină compartiment torpedou, Lumină comutator avertizare pericol, Iluminare unitate control climatizare, iluminare internă comutator lumină, iluminare număr înmatriculare, iluminare comutator trapă, display navigație, unitate navigație, modul control releu, iluminare comutator încălzire scaun, iluminare comutator selecție/resetare, iluminare comutator dezactivare VSA, iluminare comutator VTM-4 |
| 5 | 10 | Far dreapta (lumini faruri de drum) |
| 6 | 10 | Far dreapta (lumini faruri de întâlnire), releu lumini proiectoare de ceață |
| 7 | 7,5 | Modul control releu |
| 8 | 15 | Senzor poziție arbore motor (CKP) A/B, senzor poziție arbore cu came (CMP), injectoare, conector link date (DLC), modul control motor (PCM), releu principal 1 PGM-FI, releu sistem electronic control clapetă (ETCS), masă Senzor debit aer (MAF) |
| 9 | 15 | Releu sistem electronic control clapetă (ETCS), modul control motor (PCM) |
| 10 | 20 | 2009-2014: Releu lumină proiectoare de ceață, lumini proiectoare de ceață |
| 11 | 15 | Încălzitoare scaune (releu încălzitoare scaune) |
| 12 | 7,5 | Cuplaj compresor climatizare (releu cuplaj compresor climatizare) |
| 13 | 20 | Comutator poziție pedală frână, lumini frâne, condensator zgomote lumini frână, lumină frână înaltă, unitate control multiplex integrată (MICU), modul control grup motor (PCM), releu claxon, frână electrică remorcă, unitate control iluminare remorcă, claxon, modul control releu |
| 14 | 20 | Zonă încălzită ștergător față, releu zonă încălzită ștergător față |
| 15 | 40 | Siguranță (cutia de siguranțe habitaclu): nr. 5, 6, 7, 8, 9 |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 16 | 15 | Semnalizator/releu avertizare pericol, întrerupător avertizare pericol/semnalizator dezactivare sistem airbag partea pasagerului |
| 17 | 40 | Siguranță (cutia de siguranțe habitaclu): nr. 1, 2, 3, 4 |
| 18 | 20 | 2009-2014: Invertor AC |
| 19 | 30 | Releu ventilator radiator, motor ventilator radiator |
| 20 | 30 | Motor ventilator condensator climatizare, releu ventilator condensator climatizare |
| 21 | 40 | Motor ventilator, releu motor ventilator |
| 22 | 120 | Baterie, distribuție alimentare |
| 40 | Siguranță (cutia de siguranțe habitaclu): nr. 12, 13, 14, 15, 16, 17 | |
| 23 | 50 | 2006-2008: Întrerupător aprindere |
| 60 | 2009-2014: Întrerupător aprindere | |
| 50 | Releu geam electric, siguranță (cutia de siguranțe habitaclu): nr. 24, 25, 26, 27, 28 | |
| R1 | Control ventilator lumină proiectoare de ceață | |
| R2 | Ștergător față | |
| R3 | Dezghețător geam spate | |
| R4 | Ambreiaj compresor climatizare | |
| R5 | Motor ventilator | |
Cutia de siguranțe compartiment motor 2
Cutia de siguranțe suplimentară se află lângă rezervorul lichidului de frână. Pentru a o deschide, apasă pe cleme așa cum este arătat.

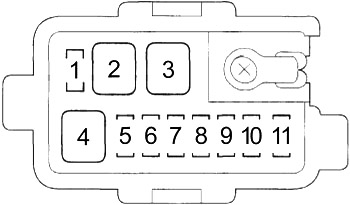

| Număr | Amperi [A] | Descriere |
|---|---|---|
| 1 | 7,5 | Conector iluminare remorcă (lumină marșarier) |
| 2 | 20 | Modulator-modul control VSA (electromagnet) |
| 3 | 40 | Modulator-modul control VSA (motor) |
| 4 | 20 | Releu sistem gestionare cuplu variabil 4WD (VTM-4), modul control VTM-4 |
| 5 | 15 | Priză alimentare accesorii față, releu priză alimentare accesorii față (priză alimentare accesorii partea șoferului, priză alimentare pasager față) |
| 6 | 20 | Frână electrică remorcă |
| 7 | 20 | Conector iluminare remorcă (lumină spate), releu iluminare remorcă nr.2 |
| 8 | 7,5 | Conector iluminare remorcă (avertizare) |
| 9 | 20 | Conector iluminare remorcă (încărcare), releu iluminare remorcă nr.1 |
| 10 | 7,5 | Modul control sistem monitorizare presiune pneuri (TPMS) |
| 11 | 20 | Motor trapă (releu deschidere și închidere trapă) |
Cutia relee
| Număr | Releu |
|---|---|
| R1 | Ventilator condensator climatizare |
| R2 | Ventilator radiator |
| R3 | Control ventilator |
| R4 | 2009-2014: Lumină proiectoare de ceață |
