În acest articol, vei găsi diagramele cutiei de siguranțe a Ferrari 599 (2006–2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Ferrari 599 Se referă la vehiculele produse în anii:
2006, 2007, 2008, 2009, 2010, 2011, 2012.
Ferrari 599 GTB Fiorano
Ferrari 599 GTO

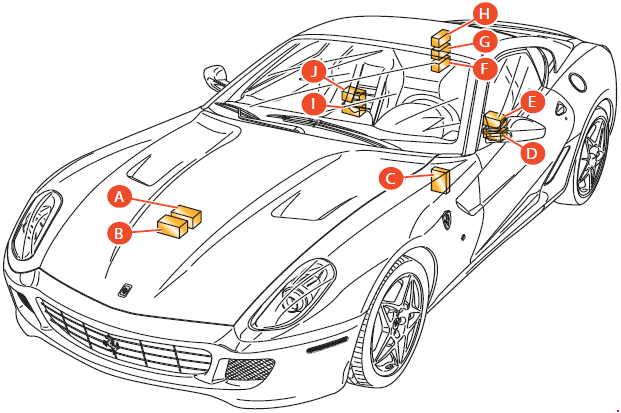

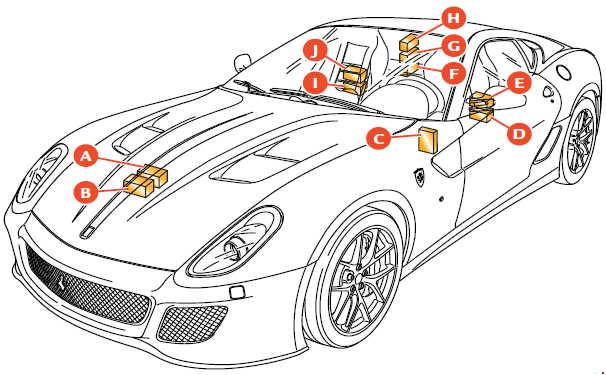

Număr Poziție
A
Siguranțe și relee în compartiment motor
b
Siguranțe și relee în compartiment motor
C
Siguranțe și relee ale computerului de bord
D
Siguranțe și relee în compartiment pasageri partea șoferului
E
Siguranțe și relee în compartiment pasageri partea șoferului
F
Siguranțe și relee în portbagaj
g
Siguranțe și relee în portbagaj
h
Siguranțe și relee în portbagaj
i
Siguranțe și relee în compartiment pasageri partea pasagerului
J
Siguranțe și relee în compartiment pasageri partea pasagerului
Cutia A
Număr Amperaj [A] Descriere
MF5
40
+30 unitate de climatizare
MF2
60
+30 Electrovalvă aer (Link Box)
MF85
40
Dispozitive conectate la compartiment pasageri 2
MF1
40
+30 Sistem antiblocare roți (ABS) (pompă) (Link Box)
Releu
R14
50
Electrovalvă aer
Cutia B
Număr Amperaj [A] Descriere
MF3
40
+30 ventilator dreapta (Link Box)
MF4
40
+30 ventilator stânga (Link Box)
Releu
R16
50
ventilator stânga
R15
50
ventilator dreapta

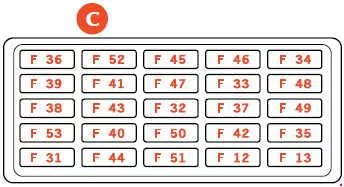

Cutia C
Număr Amperaj [A] Descriere
F36
10
+30 Motor compartiment motor portbagaj
F52
15
Încălzire scaun partea șoferului (releu dispozitiv conectat la INT/A)
F45
25
—
F46
15
—
F34
20
—
F39
10
+30 pentru NIM, NCL, priză diagnostic OBD, CSA, CAV, radio/NTT, opțiune telefon
F41
15
—
F47
20
—
F33
20
—
F48
20
—
F38
15
+30 Motor mecanism închidere portbagaj
F43
30
Ștergător/duze parbriz (releu dispozitiv conectat la INT/A)
F32
10
+30 lumini de cortizie
F37
10
+15 NQS, +15 CLA (NO), a treia lumină de stop
F49
7,5
+15 pentru CSG, CSP, NIM, NCL, radio/NIT, CEM, CRP, opțiune telefon, panou lumini de cortizie, control ștergător parbriz, reglare coloana volan
F53
10
+30 Lumină spate anti-ceață
F40
30
+30 Geam spate încălzit (releu INT/A)
F50
7,5
+15 Sistem airbag
F42
7,5
+15 NFR
F35
7,5
+15 CLA (NC), IFR, priză semnal motor, bobine releu (duze faruri, marșarier, faruri de întâlnire)
F31
7,5
INT/A pentru climatizare, NBC
F44
20
+30 Brichetă, încălzire scaun partea pasagerului (releu dispozitiv conectat la INT/A)
F51
7,5
+15 NCR, panou control FI
F12
15
+30 faruri de întâlnire dreapta
F13
15
+30 faruri de întâlnire stânga
Cutia C1
Număr Amperaj [A] Descriere
R01
20
Faruri de întâlnire
R11
30
Geam spate încălzit
R12
30
Dispozitive conectate 1 (controlate de aprindere INT/A)
R13
50
Dispozitive conectate 2 (controlate de NBC) (opțiune)

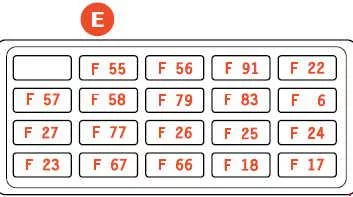

Cutia E
Număr Amperaj [A] Descriere
F55
20
+30 Reglare coloana volan (doar în versiunea de bază a scaunului)
F56
30
+30 Reglare scaun partea pasagerului
F91
7,5
+30 NAP (electronică)
F22
20
Releu principal injecție stânga
F57
7,5
+15 Alternator, NVO, buton pornire
F58
5
+30 NTP
F79
5
+30 NQS
F83
30
+30 alimentare NPG
F6
25
+30 De la aprindere
F27
10
+15 injecție stânga
F77
15
Releu principal senzor de oxigen + 87 LH
F26
15
+87 Releu principal injectoare, bobine LH
F25
10
Supape electromagnetice, debitmetru aer, pompă diagnosticare LH
F24
10
Releu principal +87 LH
F23
7,5
+30 injecție LH
F67
5
+30 Față RH – semnalizator lateral spate stânga
F66
5
+30 Față LH – semnalizator lateral spate dreapta
F18
10
Faruri de întâlnire +30 dreapta
F17
10
Faruri de întâlnire +30 stânga
Cutia D
Număr Amperaj [A] Descriere
R4
20
GTB Fiorano: ClaxonGTO: Compresor aer condiționat
R10
20
Injecție partea stângă
R6
20
Faruri de întâlnire
R5
30
Duza faruri
R29
20
Motor compartiment torpedou
R20
20
Semnalizator lateral
Cutia J
Număr Amperaj [A] Descriere
F76
15
Releu principal senzor de oxigen + 87 RH
F11
15
+87 releu principal injectoare dreapta, bobine
F10
10
+87 Releu principal, contor de flux aer, valve electro-magnetice RH
F9
10
+F887 RH releu principal (pin F03)
F8
7,5
injecție +30 RH (pin F62)
F60
20
+30 NPG, actuator încuietoare ușă NPP
F80
25
+30 sistem Hi-Fi (basi și subwoofer)
F84
30
+30 alimentare „NPP”
F61
7,5
+30 NAG (electronică)
F7
30
+30 Releu principal injecție, releu bobină principală RH
F19
30
+30 Aprindere
F30
30
+30 Reglare scaun partea șoferului (și reglare coloana volan, doar pentru scaune comfort)
F15
5
+15 ECU senzor greutate (doar pentru SUA)
F14
10
+15 injecție dreapta (bobine, releu pompe combustibil)
F 16
7,5
+30 Compresor climatizare
F20
25
+30 Duza faruri
F21
15
+30 Claxon
F28
25
+30 Sistem antiblocare roți (ABS) (electrovalve)
F54
10
+30 Sistem antiblocare roți (ABS) (electronică)
F56
30
+30 Reglare scaun partea pasagerului (doar versiune cu volan pe dreapta)
F83
30
Alimentare +30 NPG (doar versiune cu volan pe dreapta)
F91
7,5
+30 NAP (electronică) (doar versiune cu volan pe dreapta)
Cutia I
Număr Amperaj [A] Descriere
R7
20
Demaror
R27
20
Dispozitive se opresc după aprindere
R4
20
GTB Fiorano: Compresor climatizareGTO: Claxon
R3
20
Imobilizator
R2
20
Releu principal injecție dreapta
R28
20
Deconectare aprindere prin încărcător baterie
Cutia H
Număr Amperaj [A] Descriere
F89
5
+15 NSP și NCS
F59
10
+30 Ușă rezervor combustibil
F64
7,5
+30 Marșarier, NSP
F88
30
+30 NCS
Releu
R19
20
Marșarier
R21
20
Ușă rezervor combustibil
Cutia G
Număr Amperi [A] Descriere
MF81
60
+30 Dispozitive conectate la compartiment pasageri 1
MF72
40
+30 Dispozitive conectate la portbagaj (+releu bobină semnalizator lateral)
MF71
60
+30 Dispozitive conectate la compartiment pasageri 3
MF70
30
Pompă cutie automată +30 FI
MF68
30
+30 sistem Hi-Fi (amplificator)
Cutia F
Număr Amperaj [A] Descriere
F78
20
+30 pompă combustibil partea stângă
F82
5
+30 Detectare alternator
F29
15
GTB Fiorano: +30 Încărcător baterieGTO: Climatizare baterie
F63
20
+30 pompă combustibil partea dreaptă
F69
25
+30 NCR
Releu
R17
20
Pompă combustibil 1° viteză, banc partea dreaptă
R18
20
Pompă combustibil 2° viteză, banc partea dreaptă
R24
20
Pompă combustibil 1° viteză, banc partea stângă
R25
20
Pompă combustibil 2° viteză, banc partea stângă
