Ford Transit e Tourneo Connect (2021-2022) – cutia de siguranțe

Andrei Popescu

Ford Transit e Tourneo Connect – schema cutiei de siguranțe

Anul producției: 2021, 2022.

Siguranțele Brichetei (prize de alimentare) în Ford Transit e Tourneo Connect sunt siguranțele 2(față), 33(portbagaj) în cutia de siguranțe din compartiment motor.

Poziție

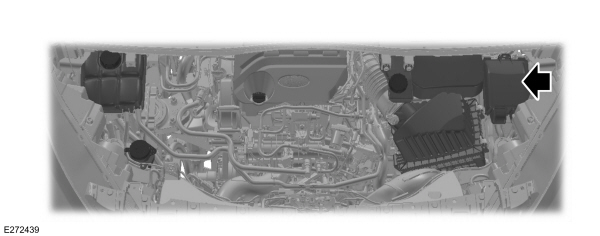

Cutia de siguranțe în compartiment motor

Ford Transit e Tourneo Connect – schema cutiei de siguranțe

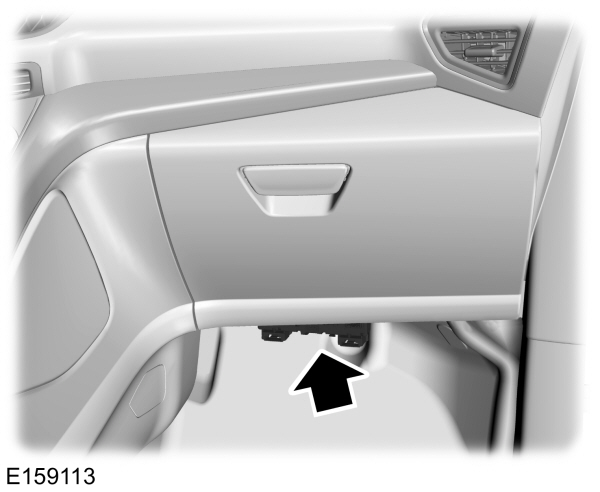

Cutia de siguranțe în habitaclu

Ford Transit e Tourneo Connect – schema cutiei de siguranțe - 2

Cutia de siguranțe se află sub compartimentul pentru obiecte din față.

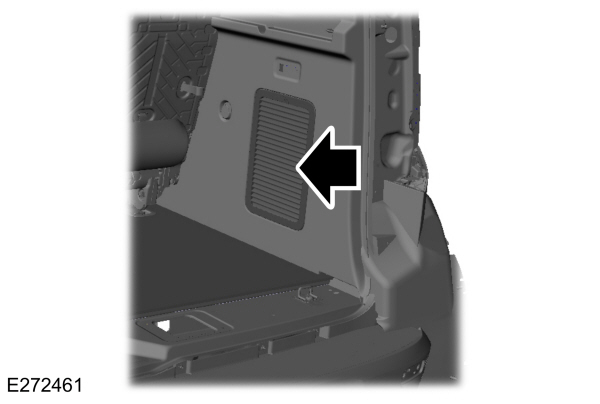

Modul control remorcă

Ford Transit e Tourneo Connect – schema cutiei de siguranțe - 3

Cutia de siguranțe se află în portbagaj, pe partea dreaptă.

Vehicule produse din 14.09.2020 până la 14.03.2021

Cutia de siguranțe în compartiment motor

Vehicule produse din 14.09.2020 până la 14.03.2021

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
4 20 A Ventilator
25 A Senzor prezență apă în combustibil – Diesel.
6 15 A Ștergător parbriz.
7 15 A Ștergător parbriz.
8 15 A Pompă spălător lunetă spate.
9 10 A Deblocare uși spate compartiment încărcare;

Deblocare uși spate caroserie.
10 20 A Prize alimentare suplimentare în consola spate.
11 20 A Prize alimentare suplimentare în consola centrală.
12 5 A Senzor ploaie.
13 20 A Ștergător lunetă spate.
16 20 A Parasolar.
17 15 A Blocare coloana volan.
19 10 A Deblocare ușă stânga.
20 20 A Prize alimentare suplimentare.
21 20 A Prize alimentare suplimentare spate.
22 5 A Port USB.
25 20 A Modul control injecție – Diesel.
26 20 A Modul control injecție – Diesel.
27 15 A Modul control injecție – Diesel.
28 15 A Modul control transmisie – Diesel.
29 50 A Bujii incandescență – Diesel.
31 20 A Far față dreapta.
32 10 A Comutator lumină stop.
33 30 A Scaun șofer reglabil electric.
34 40 A Convertor curent continuu în curent alternativ.
35 50 A Bujii incandescență – Diesel.
37 10 A Conector vehicul modificat.
38 10 A Conector diagnostic.
39 20 A Încălzitor parcare pe combustibil.
40 40 A Motor ventilator spate.
41 60 A Sistem antiblocare roți (ABS) la frânare;

Sistem electronic stabilizare traiectorie.
42 40 A Conector vehicul modificat.
43 15 A Lampă stare – taxi.
44 5 A Faruri.
Număr Amperi [A] Descriere
45 30 A Modulul ușii spate dreapta.
46 40 A Modul control sisteme controler caroserie.
47 40 A Modul remorcă remorcă.
48 20 A Scaune încălzite.
49 20 A Far față stânga.
50 5 A Parasolar.
51 30 A Sistem antiblocare roți (ABS) în timpul frânării;

Sistem electronic de stabilizare a traiectoriei.
52 40 A Element încălzitor parbriz partea dreaptă.
53 10 A Ambreiaj climatizare.
55 5 A Controler transmisie.
56 5 A Sistem antiblocare roți (ABS) în timpul frânării;

Sistem electronic de stabilizare a traiectoriei.
57 10 A Conector vehicul modificat.
58 10 A Modul control grup propulsor.
60 20 A Conector vehicul modificat.
61 15 A Sistem monitorizare unghi mort;

Cameră față sistem asistență parcare;

Cameră spate.
62 20 A Modul control sisteme controler caroserie.
63 10 A Conector vehicul modificat.
64 5 A Reglaj poziție faruri.
65 5 A Sistem electronic asistență conducere.
66 5 A Unitate control injecție – Diesel;

Bujii incandescente – Diesel;

Modul control grup propulsor – Diesel.
67 20 A Modul control grup propulsor.
68 20 A Modul control grup propulsor.
69 15 A Modul control grup propulsor.
70 20 A Modul control grup propulsor.
73 5 A Debitmetru aer și senzor temperatură aer admisie.
79 10 A Oglinzi exterioare încălzite.
80 5 A Conector vehicul modificat.
81 20 A Semnal acustic.
82 40 A Element încălzitor parbriz partea stângă.
83 5 A Duza încălzită pentru spălare parbriz.
84 60 A Ventilator
85 30 A Pompă combustibil.
86 30 A Demaror
87 60 A Modul bujii incandescente – Diesel.
89 40 A Motor ventilator.
90 25 A Încălzire lunetă spate.

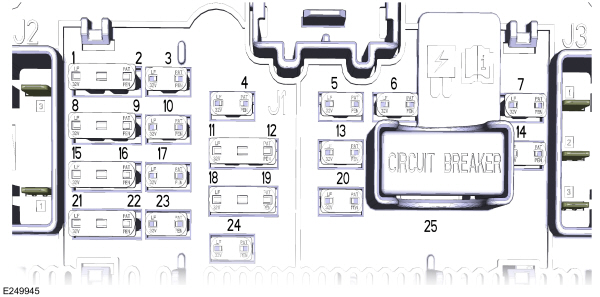

Cutia de siguranțe în habitaclu

Vehicule produse din 14.09.2020 până la 14.03.2021 - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 5 A Modul control al sistemului de siguranță suplimentară.
2 5 A Senzor interior de temperatură și umiditate;

Motor ventilator spate.
3 10 A Modul control al sistemului de asistență activă la parcare.
4 10 A Comutator de aprindere;

Butonul comutatorului de aprindere.
5 20 A Închidere centralizată.
6 10 A Convertor curent continuu;

Închidere ușă partea șoferului;

Comutator reglare electrică oglindă exterioară.
7 30 A Element control ușă partea șoferului.
9 5 A Oglindă retrovizoare interioară cu funcție de întunecare automată;

Cameră față a sistemului de asistență la parcare;

Lampă control dezactivare airbag pasager.
10 10 A Modul control al sistemului de siguranță suplimentară.
11 5 A Modul unitate control sistem Telematics.
Număr Amperi [A] Descriere
12 5 A Alarmă antifurt.
13 15 A Deblocare.
14 30 A Element control ușă partea pasagerului.
15 10 A Modul control energie baterie.
17 15 A Control vocal;

Afișaj informativ și sistem electronic de consum;

Cititor CD.
18 7,5 A Modul încărcare wireless accesorii.
19 7,5 A Sirena alarmei alimentată de baterie.
20 10 A Semnal acustic avertizare marșarier.
21 7,5 A Sistem încălzire, ventilare și climatizare.
22 7,5 A Conector diagnostic.   Set semnalizatoare.
23 20 A Sistem audio.
25 30 A Geamuri electrice.
Cutia de siguranțe a modulului de remorcare a remorcii
Număr Amperi [A] Descriere
1 15 A Alimentare.
2 15 A Sistem aprindere.



Vehicule produse din 15.03.2021

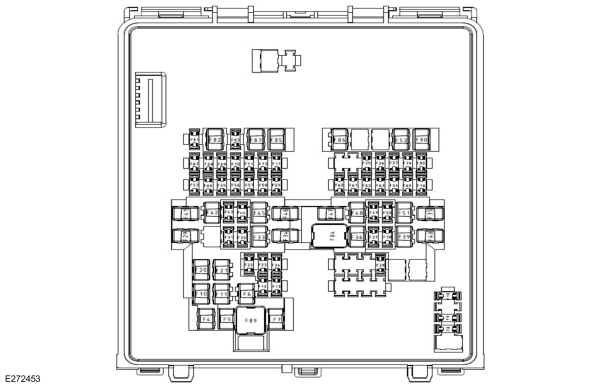

Cutia de siguranțe în compartiment motor

Vehicule produse din 15.03.2021

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
4 20 A Ventilator
25 A Senzor de prezență apă în combustibil – Diesel.
6 15 A Ștergător parbriz.
7 15 A Ștergător parbriz.
8 15 A Pompă spălător lunetă spate.
9 10 A Deblocare uși spate compartiment încărcare;

Deblocare uși spate caroserie.
10 20 A Prize de alimentare suplimentare în consola spate.
11 20 A Prize de alimentare suplimentare în consola centrală.
12 5 A Senzor ploaie.
13 20 A Ștergător lunetă spate.
16 20 A Parasolar.
17 15 A Blocare coloana volan.
19 10 A Deblocare ușă stânga.
20 20 A Prize de alimentare suplimentare.
21 20 A Prize de alimentare suplimentare spate.
22 5 A Port USB.
25 20 A Modul control injecție – Diesel.
26 20 A Modul control injecție – Diesel.
27 15 A Modul control injecție – Diesel.
28 15 A Modul control transmisie – Diesel.
29 50 A Bujii incandescente – Diesel.
31 20 A Far față dreapta.
32 10 A Comutator lumină stop.
33 30 A Scaun șofer reglabil electric.
34 40 A Convertor curent continuu în curent alternativ.
35 50 A Bujii incandescente – Diesel.
37 10 A Conector vehicul modificat.
38 10 A Conector diagnostic.
39 20 A Încălzitor parcare pe combustibil.
40 40 A Motor ventilator spate.
41 60 A Sistem antiblocare roți (ABS) la frânare;

Sistem electronic de stabilizare a traiectoriei.
42 40 A Conector vehicul modificat.
43 15 A Lampă stare – taxi.
44 5 A Faruri.
Număr Amperi [A] Descriere
45 30 A Modulul ușii spate dreapta.
46 40 A Modul control al sistemelor controler caroserie.
47 40 A Modul remorcă remorcă.
48 20 A Scaune încălzite.
49 20 A Far față stânga.
50 5 A Parasolar.
51 30 A Sistem antiblocare roți (ABS) în timpul frânării;

Sistem electronic de stabilizare a traiectoriei.
52 40 A Element încălzitor parbriz partea dreaptă.
53 10 A Cuplaj aer condiționat.
55 5 A Controler transmisie.
56 5 A Sistem antiblocare roți (ABS) în timpul frânării;

Sistem electronic de stabilizare a traiectoriei.
57 10 A Conector vehicul modificat.
58 10 A Modul control grup propulsor.
60 20 A Conector vehicul modificat.
61 15 A Sistem monitorizare unghi mort;

Cameră față sistem asistență parcare;

Cameră spate.
62 20 A Modul control al sistemelor controler caroserie.
63 10 A Conector vehicul modificat.
64 5 A Reglaj poziție faruri.
65 5 A Sistem electronic de asistență la condus.
66 5 A Unitate control injecție – Diesel;

Bujii incandescente – Diesel;

Modul control grup propulsor – Diesel.
67 20 A Modul control grup propulsor.
68 20 A Modul control grup propulsor.
69 15 A Modul control grup propulsor.
70 20 A Modul control grup propulsor.
73 5 A Măsurător masă aer și senzor temperatură aer admisie.
79 10 A Oglinzi exterioare încălzite.
80 5 A Conector vehicul modificat.
81 20 A Semnal acustic.
82 40 A Element încălzitor parbriz partea stângă.
83 5 A Duza încălzită pentru spălare parbriz.
84 60 A Ventilator răcire
85 30 A Pompă combustibil.
86 30 A Demaror
87 60 A Modul bujii incandescente – Diesel.
89 40 A Motor ventilator.
90 25 A Încălzire lunetă spate.



Cutia de siguranțe în habitaclu

Vehicule produse din 15.03.2021 - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 5 A Modul control sistem de siguranță suplimentară.
2 5 A Senzor interior de temperatură și umiditate;

Motor ventilator spate.
3 10 A Modul control sistem asistență activă la parcare.
4 10 A Comutator aprindere;

Buton comutator aprindere.
5 20 A Închidere centralizată.
6 10 A Convertor curent continuu;

Închidere ușă partea șoferului;

Comutator reglare electrică oglindă exterioară.
7 30 A Element control ușă partea șoferului.
9 5 A Oglindă retrovizoare interioară cu funcție de întunecare automată;

Cameră față sistem asistență la parcare;

Lampă control dezactivare airbag pasager.
10 10 A Modul control sistem de siguranță suplimentară.
11 5 A Modul unitate control sistem Telematics.
Număr Amperi [A] Descriere
12 5 A Alarmă antifurt.
13 15 A Deblocare.
14 30 A Element control ușă partea pasagerului.
15 10 A Modul control energie baterie.
17 15 A Control vocal;

Afișaj informativ și sistem de electronică de consum;

Cititor CD.
18 7,5 A Modul încărcare wireless accesorii.
19 7,5 A Sirena alarmei alimentată de baterie.
20 10 A Semnal acustic avertizare marșarier.
21 7,5 A Sistem încălzire, ventilație și climatizare.
22 7,5 A Conector diagnostic;

Set semnalizatoare.
23 20 A Sistem audio.
25 30 A Geamuri electrice.



Cutia de siguranțe a modulului de remorcare a remorcii
Număr Amperi [A] Descriere
1 15 A Alimentare.
2 15 A Sistem aprindere.
