Ford Transit e Tourneo Custom (2021-2022) – cutia de siguranțe

Andrei Popescu

Ford Transit e Tourneo Custom – schema cutiei de siguranțe

Anul producției: 2021, 2022.

Siguranțele brichetei (prize de alimentare) în Ford Transit e Tourneo Custom sunt siguranțele 2(față), 33(portbagaj) în cutia de siguranțe din compartiment motor.



Vehicule produse din 19.10.2020

2,0L ECOBLUE

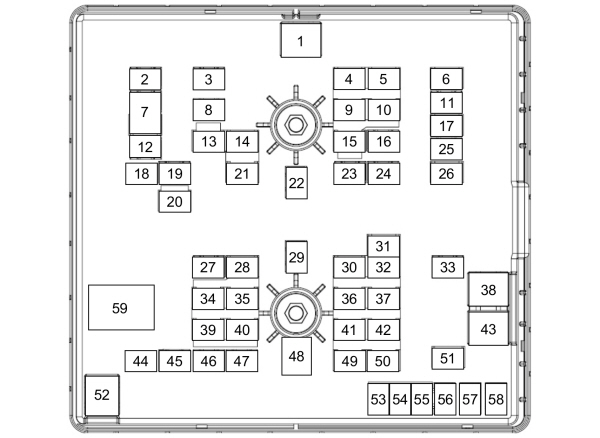

Cutia de siguranțe în compartiment motor

Vehicule produse din 19.10.2020

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 50 A Ștergător parbriz.
2 – Neutilizat.
3 40 A Element încălzitor parbriz partea dreaptă.
4 15 A Pompă ștergător lunetă.
5 – Neutilizat.
6 – Neutilizat.
7 40 A Motor ventilator față.
8 40 A Element încălzitor parbriz partea stângă.
9 15 A Cârlig încuietoare uși spate.
10 5 A Modul control energie baterie — MHEV.
11 40 A Prize alimentare suplimentare.   Port USB.
12 20 A Claxon.
13 20 A Sistem de reducere selectivă catalitică.
14 10 A Alimentare vehicul 5.
15 – Neutilizat.
16 – Neutilizat.
17 10 A Faruri xenon partea dreaptă.
18 40 A Dezghețare lunetă.
19 20 A Proiectoare de ceață față.
20 10 A Oglinzi rabatabile electric.
21 15 A Alimentare vehicul 4.
22 40 A Motor ventilator spate.
23 20 A Pompă combustibil.
24 40 A Releu demaror.
25 40 A Prize alimentare suplimentare.
26 10 A Faruri xenon partea stângă.
27 40 A Sistem de reducere selectivă catalitică.
28 20 A Alimentare vehicul 1.
29 40 A Încălzitor filtru combustibil.
Număr Amperi [A] Descriere
30 15 A Pompă lichid răcire.
31 5 A Sistem antiblocare roți (ABS) în timpul frânării.
32 15 A Modul control cutie.
33 30 A Demaror.
34 15 A Sistem reducere selectivă catalitică.
35 15 A Alimentare vehicul 2.
36 5 A Alternator integrat cu curea demaror — MHEV.
37 5 A Bujii încălzitoare;

Modul control grup propulsor.
38 60 A Bujii încălzitoare.
39 15 A Sistem reducere selectivă catalitică.
40 10 A Alimentare vehicul 3.
41 10 A Monitorizare bujie încălzitoare.
42 15 A Modul control cutie.
43 60 A Pompă sistem antiblocare roți (ABS) în timpul frânării.
44 25 A Ventilator
45 30 A Prize remorcă.
46 – Neutilizat.
47 40 A Suspensie spate.
48 50 A Ventilator
49 15 A Senzor oxizi de azot.
50 5 A Încălzitor sistem ventilație carter.
51 10 A Ambreiaj climatizare.
52 50 A Ventilator
53 5 A Tensionator activ — MHEV.
54 20 A Semnal acustic avertizare marșarier.
55 25 A Pompă lichid transmisie.
56 20 A Încălzitor auxiliar combustibil.
57 25 A Sistem antiblocare roți (ABS) în timpul frânării cu sistem stabilizare electronică.
58 30 A Prize remorcă.
59 – Releu ventilator răcire.

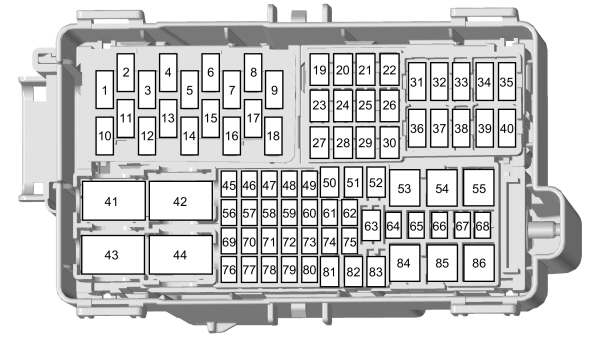

Cutia de siguranțe în compartimentul pasagerilor

Vehicule produse din 19.10.2020 - 2

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 5 A Port USB.
2 – Neutilizat.
3 5 A Port USB.
4 – Neutilizat.
5 5 A Port USB.
6 – Neutilizat.
7 – Neutilizat.
8 – Neutilizat.
9 10 A Oglinzi exterioare încălzite.
10 – Neutilizat.
11 – Neutilizat.
12 15 A Modul control vehicul.
13 15 A Modul control vehicul.
14 15 A Modul control vehicul.
15 – Neutilizat.
16 5 A Senzor ploaie.
17 – Neutilizat.
18 20 A Motor ștergător lunetă.
19 – Neutilizat.
20 – Neutilizat.
21 20 A Încălzire lunetă.
22 20 A Încălzire lunetă.
23 20 A Prize alimentare suplimentare.
24 20 A Prize alimentare suplimentare.
25 25 A Motor ștergător parbriz.
26 25 A Motor ștergător parbriz.
27 – Neutilizat.
28 – Neutilizat.
29 – Neutilizat.
30 – Neutilizat.
31 – Neutilizat.
32 – Neutilizat.
33 – Neutilizat.
34 – Neutilizat.
35 – Neutilizat.
36 – Neutilizat.
37 – Neutilizat.
38 – Neutilizat.
39 – Neutilizat.
40 – Neutilizat.
41 – Neutilizat.
42 40 A Releu aprindere/pornire.
Număr Amperi [A] Descriere
43 10 A Releu de echipament opțional neoriginal.
44 40 A Releu de aprindere/demaror.
45 10 A Modul interfață de echipament opțional neoriginal.
46 15 A Modul de remorcă remorcă.
47 5 A Încălzitor alimentat cu combustibil.
48 – Neutilizat.
49 10 A Comutator pedală frână.
50 – Neutilizat.
51 – Neutilizat.
52 30 A Scaun șofer reglabil electric.
53 60 A Baterie.
54 60 A Convertor de curent.
55 50 A Modul control al sistemelor caroseriei.
56 – Neutilizat.
57 – Neutilizat.
58 10 A Modul control interfață de echipament opțional neoriginal.
59 10 A Sistem monitorizare unghi mort.
60 10 A Neutilizat.
61 7,5 A Tahograf.
62 15 A Modul interfață de echipament opțional neoriginal.
63 20 A Prize de alimentare suplimentare.
64 – Neutilizat.
65 – Neutilizat.
66 10 A Sistem releu de deconectare extinsă.
67 – Neutilizat.
68 5 A Modul de remorcă remorcă.
69 30 A Sistem asistență electronică la direcție.
70 – Neutilizat.
71 10 A Scaune încălzite.
72 10 A Scaune încălzite.
73 20 A Modul faruri adaptive;

Reglarea poziției farurilor.
74 – Neutilizat.
75 10 A Cutia de distribuție a alimentării.
76 – Neutilizat.
77 5 A Comutator faruri.
78 – Neutilizat.
79 5 A Releu de aprindere/demaror.
80 – Neutilizat.
81 – Neutilizat.
82 – Neutilizat.
83 15 A Modul control sistem control dinamic vehicul.
84 50 A Modul control al sistemelor caroseriei.
85 – Neutilizat.
86 50 A Modul control al sistemelor caroseriei.

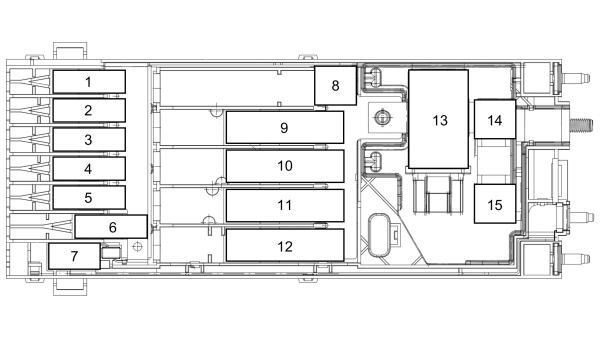

Cutia de siguranțe de curent înalt suplimentară

Vehicule produse din 19.10.2020 - 3

Număr Amperi [A] Descriere
1 125 A Modul control al sistemelor caroseriei.
2 80 A Sistem de asistență electronică la direcție.
3 150 A Încălzitor suplimentar.
4 – Neutilizat.
5 – Neutilizat.
6 150 A Cutia de siguranțe în compartimentul pasagerului.
7 60 A Vehicul recreațional.
8 – Baterie.
9 470 A Convertor de curent continuu la curent continuu.
10 300 A Cutia de siguranțe în compartiment motor.
11 – Neutilizat.
12 150 A Cutia de siguranțe în compartimentul șoferului.
13 – Releu de reducere a sarcinii.
14 180 A Prize de alimentare suplimentare 1.
15 60 A Prize de alimentare suplimentare 2.

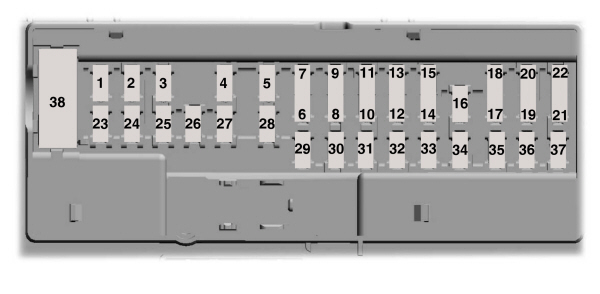

Modul control al sistemelor caroseriei

Vehicule produse din 19.10.2020 - 4

Număr Amperi [A] Descriere
Număr Amperi [A] Descriere
1 – Neutilizat.
2 10 A Convertor de curent.
3 7,5 A Comutator geam electric;

Oglinzi exterioare electrice.
4 20 A Neutilizat.
5 – Neutilizat.
6 10 A Neutilizat.
7 10 A Neutilizat.
8 5 A Modem telematic.
9 5 A Senzor de intruziune;

Climatizare spate a vehiculului.
10 – Neutilizat.
11 – Neutilizat.
12 7,5 A Sistem de încălzire, ventilație și climatizare.
13 7,5 A Conector diagnostic;

Coloană de direcție;

Instrument de măsurare.
14 15 A Modul control energie baterie — MHEV.
15 15 A Modul SYNC 3.
16 – Neutilizat.
17 7,5 A Tahograf.
18 7,5 A Neutilizat.
Număr Amperi [A] Descriere
19 5 A Sirena alarmei alimentată de la baterie.
20 5 A Comutator aprindere.
21 5 A Control încălzitor cu coeficient de temperatură pozitiv.
22 5 A Modul control sistem avertizare pietoni.
23 30 A Gol.
24 30 A Gol.
25 20 A Modul ușă partea șoferului.
26 30 A Modul ușă partea pasagerului.
27 30 A Gol.
28 30 A Gol.
29 15 A Gol.
30 5 A Gol.
31 10 A Conector diagnostic;

Receptor cheie cu telecomandă.
32 20 A Radio.   Modul telematic.
33 – Gol.
34 30 A Tahograf;

Centru mesaje;

Încălzitor cu coeficient de temperatură pozitiv;

Convertor curent continuu în curent alternativ;

Cameră sistem menținere bandă;

Sistem asistență parcare;

Coloană volan.
35 5 A Gol.
36 15 A Sistem asistență parcare;

Cameră sistem menținere bandă;

Modul control coloană volan.
37 20 A Gol.
38 30 A Geamuri electrice.



Vehicule produse din 19.04.2021

Va fi adăugat în curând
