Ford C-MAX Hybrid/Energi (2013-2016) – cutia de siguranțe
Ford C-MAX Hybrid/Energi (2013) – schema cutiei de siguranțe
Anul producției: 2013.
Siguranță brichetă (priză de alimentare) în Ford C-MAX Hybrid/Energi (2014-2016) este siguranța 61 în blocul siguranțe din habitaclu.

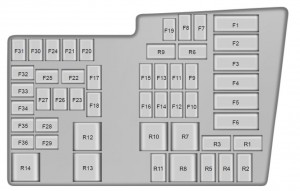

Bloc de distribuție a energiei
Blocul de distribuție a energiei se află în compartiment motor. Are siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcini.
Siguranțe
| Nr | Amp [A] | Descriere |
| F1 | 50A Midi | Modul ventilator răcire |
| F2 | 50A Midi | Pompă apă electrică |
| F3 | 50A Midi | Alimentare modul control caroserie 1 |
| F4 | 50A Midi | Alimentare modul control caroserie 2 |
| F5 | – | Neutilizat |
| F6 | – | Neutilizat |
| F7 | 40 ** | Pompă sistem antiblocare |
| F8 | 30 ** | Supapă sistem antiblocare |
| F9 | 40 ** | Pompă gol |
| F10 | 40 ** | Motor ventilator încălzitor |
| F11 | 30 ** | Gestionare motor |
| F12 | – | Neutilizat |
| F13 | 25 ** | Releu modul control
grup propulsor |
| F14 | 20 ** | Perie ștergător spate |
| F15 | – | Neutilizat |
| F 16 | 20 ** | Alimentare modul control caroserie 15 |
| F17 | 20 ** | Pompă ulei cutie (C-MAX Energi) |
| F18 | 20 ** | Motor ștergător față |
| F19 | 5 * | Sistem antiblocare roți;
Modul program electronic de stabilitate. |
| F20 | 15 * | Claxon |
| F21 | 5 * | Comutator lumină de stop |
| F22 | 5 * | Monitorizare pompă de gol |
| F23 | 5 * | Modul control motor 15;
Modul control grup propulsor 15; Pompă ulei cutie 15. |
| F24 | 5 * | Bobine relee |
| F25 | 10 * | Pompă răcire electronică cu motor |
| F26 | 5 * | Modul electronic asistență direcție 15 |
| F27 | 5 * | Senzor debit aer |
| F28 | 15 * | Modul control sistem propulsie |
| F29 | 10 * | Compresor aer condiționat electronic;
Încălzitor cu coeficient temperatură pozitiv. |
| F30 | 10 * | Modul control motor;
Modul control grup propulsor. |
| F31 | 5 * | Inel luminos ușă încărcare (C-MAX Energi) |
| F32 | 20 * | Putere vehicul 2 |
| F33 | 15 * | Putere vehicul 4 |
| F34 | 10 * | Injectoare |
| F35 | 10 * | Putere vehicul 3 |
| F36 | 20 * | Putere vehicul 1 |
| * Mini siguranțe
** Siguranțe cartuș |
||
Releu
| Nr | Amp [A] | Descriere |
| R1 | – | Neutilizat |
| R2 | Micro | Claxon |
| R3 | Micro | Control hibrid al sistemului grup propulsor |
| R4 | Micro | Ștergător parbriz față |
| R5 | – | Neutilizat |
| R6 | Micro | Ștergător parbriz față și spate sus/jos |
| R7 | Releu
de putere |
Pompă gol |
| R8 | Releu
de putere |
Alimentare aprindere |
| R9 | – | Neutilizat |
| R10 | Mini | Senzor pompă gol |
| R11 | – | Neutilizat |
| R12 | Releu
de putere |
Ventilator răcire |
| R13 | Mini | Ventilator încălzitor |
| R14 | Mini | Releu control motor |
| * Siguranțe mini
** Siguranțe cartuș |
||

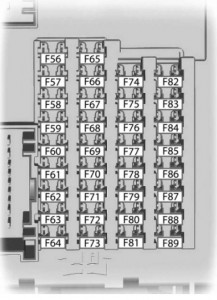

Panou cutia de siguranțe habitaclu
Panoul cutia de siguranțe se află în partea dreaptă sub compartimentul portbagaj.
| Nr | Amp [A] | Descriere |
| 56 | 20 | Alimentare pompă combustibil |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | 5 | Sistem antifurt pasiv |
| 60 | 10 | Iluminare interioară;
Set de întrerupătoare ușă partea șoferului; Iluminare compartiment portbagaj. |
| 61 | 20 | Brichetă;
Priză de alimentare pe a doua rând. |
| 62 | 5 | Modul ștergător automat;
Oglindă retrovizoare cu funcție de întunecare automată. |
| 63 | – | Neutilizat |
| 64 | – | Neutilizat |
| 65 | 10 | Deblocare hayon ridicabil |
| 66 | 20 | Alimentare deblocare ușă partea șoferului;
Încuietoare dublă. |
| 67 | 7,5 | Pașaport telefon mobil (C-MAX Energi) |
| 68 | – | Neutilizat |
| 69 | 5 | Set semnalizatoare |
| 70 | 20 | Alimentare închidere centralizată și deblocare |
| 71 | 10 | Cap de control încălzire (climatizare manuală);
Modul climatizare. |
| 72 | 7,5 | Modulul direcției |
| 73 | 5 | Conectorul magistralei de date |
| 74 | 15 | Alimentarea farurilor |
| 75 | 15 | Alimentarea proiectoarelor de ceață |
| 76 | 10 | Alimentarea luminii de mers înapoi |
| 77 | 20 | Alimentarea ștergătorului parbrizului față și spate |
| 78 | 5 | Comutator aprindere;
Buton pornire. |
| 79 | 15 | Radio;
Comutator lumini de avarie. |
| 80 | 20 | Neutilizat (de rezervă) |
| 81 | 5 | Parasolar robust |
| 82 | 20 | Releu ștergător parbriz față și spate |
| 83 | 20 | Alimentare închidere centralizată și deblocare |
| 84 | 20 | Alimentare deblocare ușă compartiment motor,
Încuietoare dublă. |
| 85 | 7,5 | Canal electronic 15 |
| 86 | 10 | Modul control centuri de siguranță;
Indicator dezactivare airbag partea pasagerului. |
| 87 | – | Neutilizat |
| 88 | – | Neutilizat |
| 89 | – | Neutilizat |
Panou cutia de siguranțe compartiment bagaje
Panoul cutia de siguranțe se află în portbagaj în spatele aripii stângi. Îndepărtați capacul panoului cutia de siguranțe pentru a accesa siguranțele.
| Nr | Amp [A] | Descriere |
| F1 | 5 | Modul de deschidere a ușilor rabatabile
fără utilizarea mâinilor. |
| F2 | 10 | Modul vehicul fără cheie |
| F3 | 5 | Mânere uși vehicul fără cheie |
| F4 | 25 | Controler uși față
partea șoferului. |
| F5 | 25 | Controler uși față partea pasagerului |
| F6 | 25 | Controler uși spate partea șoferului |
| F7 | 25 | Controler uși spate partea pasagerului |
| F8 | – | Neutilizat |
| F9 | 25 | Motor scaun șofer |
| F10 | 25 | Geam spate încălzit |
| F11 | – | Neutilizat |
| F12 | 15 | Modul control electronică baterie |
| F13 | – | Neutilizat |
| F14 | 10 | Încărcător baterie (C-MAX Energi) |
| F15 | – | Neutilizat |
| F 16 | – | Neutilizat |
| F17 | 10 | Modul control electronică baterie |
| F18 | 15 | Modul control electronică baterie;
Ventilator. |
| F19 | 15 | Ventilator încărcător baterie (C-MAX Energi) |
| F20 | – | Neutilizat |
| F21 | 10 | Conector inteligent bus date |
| F22 | 10 | Reducere activă zgomot |
| F23 | – | Neutilizat |
| F24 | 30 | Convertor alimentare DC/AC |
| F25 | 25 | Ușă portbagaj electrică |
| F26 | 40 | Încărcător baterie AC/DC (C-MAX Energi) |
| F27 | 20 | Ieșire portbagaj |
| F28 | – | Neutilizat |
| F29 | – | Neutilizat |
| F30 | 5 | Modul asistență parcare |
| F31 | 5 | Cameră spate |
| F32 | 5 | Convertor alimentare DC/AC |
| F33 | – | Neutilizat |
| F34 | 20 | Încălzire scaun partea șoferului |
| F35 | 20 | Încălzire scaun partea pasagerului |
| F36 | – | Neutilizat |
| F37 | 20 | Parasolar robust |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
| F41 | – | Neutilizat |
| F42 | – | Neutilizat |
| F43 | – | Neutilizat |
| F44 | – | Neutilizat |
| F45 | 5 | Senzor umiditate |
| F46 | 10 | Sistem alimentare |
| R1 | Releu
de putere |
Releu spate 15 |
| R2 | Mini | Geam spate încălzit |
| R3 | Micro | Ușă rezervor (C-MAX Energi) |
| R4 | – | Neutilizat |
| R5 | – | Neutilizat |
| R6 | Micro | Ștergător spate |
Ford C-MAX Hybrid/Energi (2014-2016) – schema cutiei de siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Ford C-MAX Hybrid/Energi (2014-2016) este siguranța 61 în panoul siguranțelor din habitaclu.
Panou de distribuție a puterii
Panoul de distribuție a puterii se află în compartiment motor. Are siguranțe de curent mare care protejează principalele sisteme electrice ale vehiculului de suprasarcini.
Siguranțe
| Nr | Amp [A] | Descriere |
| F1 | 50A Midi | Modul ventilator răcire |
| F2 | 50A Midi | Pompă apă electrică |
| F3 | 50A Midi | Alimentare modul control caroserie 1 |
| F4 | 50A Midi | Alimentare modul control caroserie 2 |
| F5 | – | Neutilizat |
| F6 | – | Neutilizat |
| F7 | 40 ** | Pompă sistem antiblocare |
| F8 | 30 ** | Electrovalvă sistem antiblocare |
| F9 | 40 ** | Pompă gol |
| F10 | 40 ** | Motor ventilator încălzitor |
| F11 | 30 ** | Gestionare motor |
| F12 | – | Neutilizat |
| F13 | 25 ** | Releu modul control grup propulsor. |
| F14 | 20 ** | Ștergătoare spate |
| F15 | 30 ** | Alimentare modul control caroserie KL30 |
| F 16 | 20 ** | Alimentare modul control caroserie 15 |
| F17 | 20 ** | Pompă ulei cutie (C-MAX Energi) |
| F18 | 20 ** | Motor ștergător față |
| F19 | 5 * | Sistem antiblocare roți (ABS) și modul electronic al programului de stabilizare |
| F20 | 15 * | Claxon |
| F21 | 5 * | Comutator lumină de stop |
| F22 | 5 * | Monitorizare pompă de gol |
| F23 | 5 * | Modul control motor 15; Modul control grup propulsor 15; Pompă ulei cutie 15. |
| F24 | 5 * | Bobine releu, modul comutator lumini |
| F25 | 10 * | Pompă răcire electronică cu motor |
| F26 | 5 * | Modul electronic asistență direcție 15 |
| F27 | 5 * | Senzor debit aer |
| F28 | 15 * | Modul control sistem propulsie |
| F29 | 10 * | Compresor climatizare electronic; Încălzitor cu coeficient de temperatură pozitiv. |
| F30 | 10 * | Modul control motor; Modul control grup propulsor. |
| F31 | 5 * | Inel lumină ușă încărcare (C-MAX Energi). |
| F32 | 20 * | Putere vehicul 2 |
| F33 | 15 * | Putere vehicul 4 |
| F34 | 10 * | Injectoare |
| F35 | 10 * | Putere vehicul 3 |
| F36 | 20 * | Putere vehicul 1 |
| * Mini siguranțe ** Siguranțe cartuș | ||
Releu
| Nr | Amp [A] | Descriere |
| R1 | – | Neutilizat |
| R2 | Micro | Claxon |
| R3 | Micro | Control hibrid al sistemului grupului propulsor |
| R4 | Micro | Ștergător parbriz față |
| R5 | – | Neutilizat |
| R6 | Micro | Ștergător parbriz față și spate sus/jos |
| R7 | Releu de putere | Pompă gol |
| R8 | Releu de putere | Alimentare aprindere |
| R9 | – | Neutilizat |
| R10 | Mini | Senzor pompă gol |
| R11 | – | Neutilizat |
| R12 | Releu de putere | Ventilator răcire |
| R13 | Mini | Motor ventilator încălzitor |
| R14 | Mini | Releu control motor |
| * Siguranțe mini ** Siguranțe cartuș | ||
Panoul cutia de siguranțe habitaclu
Panoul cutia de siguranțe se află în partea dreaptă sub compartimentul portbagajului.
| Nr | Amp [A] | Descriere |
| 56 | 20 | Alimentare pompă combustibil |
| 57 | – | Neutilizat |
| 58 | 5 | Neutilizat (de rezervă) |
| 59 | 5 | Sistem antifurt pasiv |
| 60 | 10 | Iluminare interioară; Set de întrerupătoare ușă partea șoferului; Iluminare compartiment torpedou; Grup întrerupătoare consola superioară. |
| 61 | 20 | Brichetă; Priză alimentare pe rândul doi. |
| 62 | 5 | Modul ștergător automat; Oglindă retrovizoare cu funcție de întunecare automată. |
| 63 | 10 | Neutilizat (de rezervă) |
| 64 | – | Neutilizat |
| 65 | 10 | Deblocare hayon ridicabil |
| 66 | 20 | Alimentare deblocare ușă partea șoferului |
| 67 | 7,5 | Pașaport telefon mobil (C-MAX Energi); Afișaj multifuncțional; Modul GPS; SYNC. |
| 68 | 15 | Neutilizat (de rezervă) |
| 69 | 5 | Set de semnalizatoare |
| 70 | 20 | Alimentare închidere centralizată și deblocare |
| 71 | 10 | Cap de control încălzire (climatizare manuală); Modul climatizare. |
| 72 | 7,5 | Modul volan |
| 73 | 5 | Conector interfață date, alimentare OBD II |
| 74 | 15 | Alimentare faruri |
| 75 | 15 | Alimentare proiectoare de ceață |
| 76 | 10 | Alimentare lumină marșarier |
| 77 | 20 | Pompă ștergător parbriz |
| 78 | 5 | Comutator aprindere; Buton pornire |
| 79 | 15 | Radio; Comutator lumini avarie. |
| 80 | 20 | Neutilizat (de rezervă) |
| 81 | 5 | Parasolar; Antenă receptor telecomandă. |
| 82 | 20 | Masa pompă ștergător parbriz |
| 83 | 20 | Bază închidere centralizată |
| 84 | 20 | Masa deblocare ușă compartiment motor |
| 85 | 7,5 | Canal electronic 15 |
| 86 | 10 | Modul control centuri de siguranță; Indicator dezactivare airbag partea pasagerului. |
| 87 | – | Neutilizat |
| 88 | 25 | Neutilizat (de rezervă) |
| 89 | – | Neutilizat |
Panou cutia de siguranțe compartiment portbagaj
Panoul cutiei de siguranțe se află în portbagaj în spatele roții laterale stângi. Îndepărtați capacul panoului cutiei de siguranțe pentru a accesa siguranțele.
| Nr | Amp [A] | Descriere |
| F1 | 5 | Modul deschidere uși ridicate fără utilizarea mâinilor. |
| F2 | 10 | Modul vehicul fără cheie |
| F3 | 5 | Mânere uși vehicul fără cheie |
| F4 | 25 | Controler uși față stânga |
| F5 | 25 | Controler uși față dreapta |
| F6 | 25 | Controler uși spate stânga |
| F7 | 25 | Controler uși spate dreapta |
| F8 | – | Neutilizat |
| F9 | 25 | Motor scaun șofer |
| F10 | 25 | Geam spate încălzit |
| F11 | – | Neutilizat |
| F12 | 15 | Modul control electronic baterie |
| F13 | – | Neutilizat |
| F14 | 10 | Încărcător baterie (C-MAX Energi) |
| F15 | – | Neutilizat |
| F 16 | – | Neutilizat |
| F17 | 10 | Modul control electronic baterie |
| F18 | 15 | Modul control electronic baterie – ventilator. |
| F19 | 15 | Ventilator încărcător baterie (C-MAX Energi) |
| F20 | – | Neutilizat |
| F21 | 10 | Interfață date inteligentă |
| F22 | 10 | Reducere activă a zgomotului |
| F23 | – | Neutilizat |
| F24 | 30 | Convertor alimentare DC/AC |
| F25 | 25 | Haion electric |
| F26 | 40 | Încărcător baterie AC/DC (C-MAX Energi) |
| F27 | 20 | Ieșire portbagaj |
| F28 | – | Neutilizat |
| F29 | – | Neutilizat |
| F30 | 5 | Modul asistență parcare |
| F31 | 5 | Cameră spate |
| F32 | 5 | Convertor alimentare DC/AC |
| F33 | – | Neutilizat |
| F34 | 20 | Încălzire scaun șofer |
| F35 | 20 | Încălzire scaun pasager |
| F36 | – | Neutilizat |
| F37 | 20 | Parasolar robust |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
| F41 | – | Neutilizat |
| F42 | – | Neutilizat |
| F43 | – | Neutilizat |
| F44 | – | Neutilizat |
| F45 | 5 | Senzor de umiditate |
| F46 | 10 | Sistem combustibil |
| R1 | Releu putere | Releu spate 15 |
| R2 | Mini | Geam spate încălzit |
| R3 | Micro | Ușă alimentare combustibil (C-MAX Energi) |
| R4 | – | Neutilizat |
| R5 | – | Neutilizat |
| R6 | Micro | Ștergător spate |
