Ford Expedition U324 (2007-2017) – cutia de siguranțe
Schema cutiei de siguranțe și relee – Ford Expedition UN93
Se referă la vehiculele produse în anii:
2007, 2008.

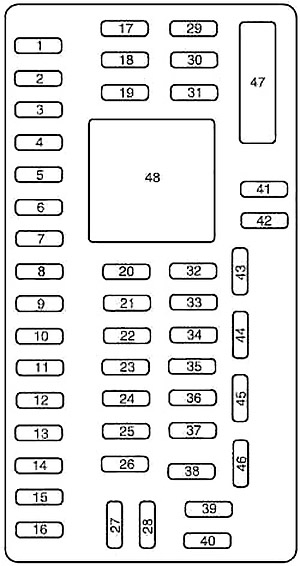

Schema cutiei de siguranțe în habitaclu
Panoul cutiei de siguranțe se află sub partea dreaptă a bordului. Pentru a îndepărta panoul de acoperire pentru a accesa cutia de siguranțe, trageți panoul spre dvs., înclinați-l lateral și îndepărtați-l. Pentru a-l reinstala, aliniați cârligele cu șanțurile de pe panou și apoi apăsați. Pentru a îndepărta capacul cutiei de siguranțe, apăsați cârligele pe ambele părți ale capacului și apoi îndepărtați capacul.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 30 | Fereastră inteligentă #1 |
| 2 | 15 | Modul memorie partea șoferului |
| 3 | 15 | FES, |
| Control audio scaune spate | ||
| SDARS | ||
| 4 | 30 | Fereastră inteligentă #2 |
| 5 | 10 | Iluminare tastatură, |
| activare scaun în a treia rând , | ||
| Blocare manetă frână cutie (BSI), | ||
| SPDJB | ||
| 6 | 20 | Semnalizatoare |
| 7 | 10 | Faruri de întâlnire (stânga) |
| 8 | 10 | Faruri de întâlnire (dreapta) |
| 9 | 15 | Lumini interioare |
| 10 | 15 | Iluminare de fundal, lumini de curtoazie |
| 11 | – | Neutilizat |
| 12 | 7,5 | Comutator alimentare oglindă, |
| Comutator memorie scaun șofer | ||
| 13 | – | Neutilizat |
| 14 | 10 | Modul Power Liftgate – menținerea puterii |
| 15 | 10 | Climatizare |
| 16 | – | Neutilizat |
| 17 | 20 | Toate alimentarea motorului încuietorii, |
| Deblocare hayon, | ||
| Eliberare geam ridicat | ||
| 18 | 20 | Neutilizat (de rezervă) |
| 19 | 25 | Ștergător spate |
| 20 | 15 | Pedale reglabile, |
| Conexiuni date | ||
| 21 | 15 | Proiectoare de ceață, |
| Lumini unghiulare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 22 | 15 | Releu lumini de poziție |
| 23 | 15 | Faruri de drum |
| 24 | 20 | Releu claxon |
| 25 | 10 | Lumini la cerere, |
| Torniquet port-objete, | ||
| Poliță portbagaj | ||
| 26 | 10 | Set de semnalizatoare bord |
| 27 | 20 | Aprindere |
| 28 | 5 | Radio |
| 29 | 5 | Set de semnalizatoare bord |
| 30 | 5 | Neutilizat (de rezervă) |
| 31 | 10 | Busolă |
| Întunecare automată a oglinzii retrovizoare | ||
| 32 | 10 | Modul control limitări |
| 33 | – | Neutilizat |
| 34 | 5 | Neutilizat (de rezervă) |
| 35 | 10 | Asistență parcare spate, 4×4 |
| 36 | 5 | Transceiver PATS |
| 37 | 10 | Control climatizare |
| 38 | 20 | Subwoofer/amplificator (radio audiophile) |
| 39 | 20 | Radio |
| 40 | – | Neutilizat |
| 41 | – | Neutilizat |
| 42 | 10 | Bobină încărcare baterie remorcă |
| 43 | 10 | Logică ștergător spate |
| 44 | – | Neutilizat |
| 45 | 5 | Logică ștergătoare față |
| 46 | 7,5 | Control climatizare, |
| Control releu auxiliar | ||
| 47 | 30 | Geamuri electrice, |
| Trapă | ||
| 48 | – | Neutilizat |

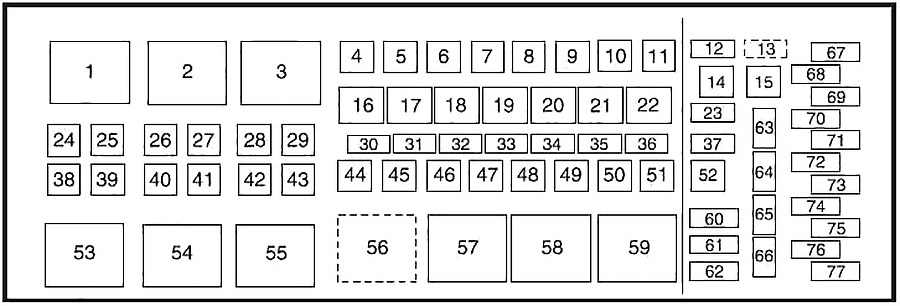

Schema cutiei de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | – | Releu ventilator |
| 2 | – | Neutilizat |
| 3 | – | Releu dezaburire lunetă spate |
| 4 | 30 | Scaune în al treilea rând (partea șoferului) |
| 5 | 40 | Conector remorcă (frână electrică) |
| 6 | 60 | Sistem antiblocare roți (ABS) (valve) |
| 7 | – | Neutilizat |
| 8 | 40 | Scaune încălzite/răcite |
| 9 | 60 | Sistem antiblocare roți (ABS) (pompă) |
| 10 | 20 | Punct de alimentare consolă spate |
| 11 | 30 | Ventilator auxiliar |
| 12 | 25 | Conector remorcă (lumini de poziție) |
| 13 | 30 | Conector remorcă (încărcare baterie) |
| 14 | – | Neutilizat |
| 15 | – | Neutilizat |
| 16 | – | Releu ambreiaj climatizare |
| 17 | – | Neutilizat |
| 18 | – | Releu pompă combustibil |
| 19 | – | Releu rezervă |
| 20 | – | Releu conector remorcă (semnalizator stânga) |
| 21 | – | Releu conector remorcă (semnalizator dreapta) |
| 22 | – | Neutilizat |
| 23 | 15 | Oglinzi încălzite |
| 24 | 40 | Motor ventilator |
| 25 | – | Neutilizat |
| 26 | – | Neutilizat |
| 27 | 30 | Portbagaj electric |
| 28 | 40 | Dezaburire lunetă spate, |
| Oglindă încălzită | ||
| 29 | 30 | Scaun pasager |
| 30 | 10 | Ambreiaj climatizare |
| 31 | 15 | Lumini frână |
| 32 | 20 | Pompă combustibil |
| 33 | 20 | Lumini rezervă |
| 34 | 25 | Conector remorcă (lumini stop/semnalizare) |
| 35 | 20 | Modul 4×4 |
| 36 | 10 | Modul control sistem transmisie (PCM) – menține puterea, |
| Supapă de ventilare rezervor | ||
| 37 | 15 | Cutie B+ |
| 38 | 30 | Scaune în al treilea rând (partea pasagerului) |
| 39 | 50 | Pompă amortizor pneumatic |
| 40 | 30 | Demaror |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 41 | 20 | Punct de alimentare IP/consolă |
| 42 | – | Neutilizat |
| 43 | 20 | Motor modul 4×4 |
| 44 | – | Neutilizat |
| 45 | 30 | Scaun partea șoferului |
| 46 | 40 | Șină pornire/aprindere |
| 47 | 30 | Suspensie pneumatică – electrovalve |
| 48 | – | Neutilizat |
| 49 | 30 | Ștergător/șpriceluri față |
| 50 | 30 | PCM – magistrală colectare |
| 51 | 20 | Punct de alimentare încărcare |
| 52 | 20 | Brichetă |
| 53 | – | Releu suspensie pneumatică |
| 54 | – | Releu demaror |
| 55 | – | Releu conector remorcă (lumină de poziție) |
| 56 | – | Releu conector remorcă (încărcare baterie) |
| 57 | – | Releu pornire/aprindere |
| 58 | – | Neutilizat |
| 59 | – | Releu PCM |
| 60 | – | Diodă pornire cu o atingere |
| 61 | – | Diodă ambreiaj climatizare |
| 62 | – | Diodă pompă combustibil |
| 63 | 15 | Conector remorcă (lampă marșarier) |
| 64 | – | Neutilizat |
| 65 | 10 | Logică suspensie pneumatică |
| 66 | – | Neutilizat |
| 67 | 10 | Bobină ventilator |
| 68 | – | Neutilizat |
| 69 | 30 | Run/Start – panou bloc siguranțe în habitaclu |
| 70 | 20 | PCM (senzori) – EFC, |
| Bobină ambreiaj climatizare | ||
| 71 | 5 | Bobină combustibil, |
| ISP-R | ||
| 72 | 20 | PCM (bobine de aprindere) |
| 73 | 5 | Aprindere cutie |
| 74 | 20 | PCM (senzori) – HE GO/CMS, |
| MAFS, | ||
| EVMV, | ||
| CMCV, | ||
| Comutator viteză, | ||
| VCT | ||
| 75 | 5 | Electromagnet 4×4 capete integrate roți (IWE) |
| 76 | 20 | PCM – VPWR |
| 77 | 10 | Logică ABS, PVC încălzit |
Schema cutiei de siguranțe și relee – Ford Expedition U324
Se referă la vehiculele produse în anii:
2009, 2010, 2011, 2012, 2013, 2014.

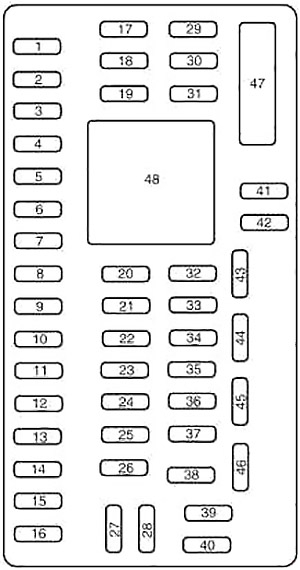

Schema cutiei de siguranțe în habitaclu
Panoul cutiei de siguranțe se află sub partea dreaptă a bordului. Trage panoul spre tine, înclină-l lateral și îndepărtează panoul pentru a accesa cutia de siguranțe. Pentru a-l reinstala, aliniază cârligele cu șanțurile de pe panou și apoi apasă.
Pentru a îndepărta capacul cutiei de siguranțe, apasă cârligele de pe ambele părți ale capacului și apoi îndepărtează capacul. Pentru a-l reinstala, poziționează partea superioară a capacului pe panoul cutiei de siguranțe și apoi apasă partea inferioară a capacului până când auzi un clic. Trage ușor capacul pentru a te asigura că este fixat corect.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 30 | Geam partea șoferului |
| 2 | 15 | Modul memorie partea șoferului |
| 3 | 15 | Control scaune spate |
| Radio satelit, | ||
| SYNC | ||
| 4 | 30 | Neutilizat (de rezervă) |
| 5 | 10 | iluminare tastatură, |
| activare scaun pe rândul trei, | ||
| Blocare frână cutie (BSI), | ||
| Putere logică panou cutia de siguranțe inteligent | ||
| 6 | 20 | Semnalizatoare |
| 7 | 10 | Faruri de întâlnire (stânga) |
| 8 | 10 | Faruri de întâlnire (dreapta) |
| 9 | 15 | Lumini interioare |
| 10 | 15 | Activează iluminarea, |
| Lumini de cortizie | ||
| 11 | 10 | Neutilizat (de rezervă) |
| 12 | 7,5 | Comutator alimentare oglindă, |
| Comutator memorie scaun șofer | ||
| 13 | 5 | Neutilizat (de rezervă) |
| 14 | 10 | Modul hayon spate – menținere putere |
| 15 | 10 | Control climatizare, |
| Modul satelit pentru poziționare globală | ||
| 16 | 15 | Neutilizat (de rezervă) |
| 17 | 20 | Încuietori |
| Deblocare hayon spate, | ||
| Eliberare geam | ||
| 18 | 20 | Scaune încălzite pe rândul doi |
| 19 | 25 | Ștergător spate |
| 20 | 15 | Pedale reglabile electric, |
| Conexiuni date | ||
| 21 | 15 | Proiectoare de ceață |
| 22 | 15 | Lumini de parcare |
| 23 | 15 | Faruri de drum |
| 24 | 20 | Claxon |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 25 | 10 | Lumini la cerere, |
| Torpedou, | ||
| Parasolar | ||
| 26 | 10 | Set de semnalizatoare bord |
| 27 | 20 | Aprindere |
| 28 | 5 | Radio |
| 29 | 5 | Set de semnalizatoare bord |
| 30 | 5 | Neutilizat (de rezervă) |
| 31 | 10 | Neutilizat (de rezervă) |
| 32 | 10 | Modul sistem airbag |
| 33 | 10 | Neutilizat (de rezervă) |
| 34 | 5 | Neutilizat (de rezervă) |
| 35 | 10 | Asistență parcare spate, |
| 4×4, | ||
| Cameră spate, | ||
| Scaune încălzite pe rândul doi | ||
| 36 | 5 | Sistem antifurt pasiv |
| 37 | 10 | Control climatizare |
| 38 | 20 | Subwoofer |
| 39 | 20 | Radio |
| 40 | 20 | Amplificator navigație |
| 41 | 15 | Geamuri electrice, |
| Grile de ventilație, | ||
| Trapă | ||
| Oglindă retrovizoare auto-întunecată, | ||
| Punct de alimentare 110 V AC | ||
| 42 | 10 | Neutilizat (de rezervă) |
| 43 | 10 | Logică ștergător spate, |
| Senzor ploaie | ||
| 44 | 10 | Releu încărcare baterie remorcă |
| 45 | 5 | Logică ștergătoare față |
| 46 | 7,5 | Control climatizare, |
| Control releu auxiliar | ||
| 47 | 30 | Geamuri electrice, |
| Trapă | ||
| 48 | – | Releu accesorii întârziat |
Schema cutiei de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | – | Releu modul control sistem transmisie |
| 2 | – | Releu demaror |
| 3 | – | Releu motor ventilator |
| 4 | – | Releu încărcare baterie remorcă |
| 5 | – | Releu pompă combustibil |
| 6 | – | Releu electronic ventilator 1 |
| 7 | – | Releu dezghețare lunetă/spate încălzit |
| 8 | – | Releu electronic ventilator 3 |
| 9 | – | Releu pornire/aprindere |
| 10 | – | Releu suspensie pneumatică spate |
| 11 | 40 | Placă pentru funcționarea puterii |
| 12 | 40 | Pornire/aprindere, releu |
| 13 | 30 | Releu demaror |
| 14 | 40 | Ventilator electronic |
| 15 | – | Neutilizat |
| 16 | 40 | Ventilator electronic |
| 17 | – | Neutilizat |
| 18 | 30 | Frână remorcă |
| 19 | 60 | Alimentare releu suspensie pneumatică spate |
| 20 | 20 | Modul 4×4 |
| 21 | 30 | Releu încărcare baterie remorcă |
| 22 | 30 | Scaun partea pasagerului alimentat electric |
| 23 | – | Releu ambreiaj climatizare |
| 24 | – | Releu lumini parcare remorcă |
| 25 | – | Neutilizat |
| 26 | – | Neutilizat |
| 27 | 20 | 4×4 |
| 28 | 25 | Releu lumini parcare remorcă |
| 29 | 20 | Lumini de rezervă, |
| Electrovalvă integrată axă | ||
| 30 | 10 | Releu ambreiaj climatizare |
| 31 | – | Neutilizat |
| 32 | 40 | Releu motor ventilator |
| 33 | 40 | Punct alimentare 110 V AC |
| 34 | 30 | Motor auxiliar ventilator |
| 35 | 30 | Releu modul control sistem transmisie |
| 36 | 30 | Ușă spate electrică |
| 37 | – | Releu stop/direcție stânga remorcă |
| 38 | – | Releu stop/direcție dreapta remorcă |
| 39 | – | Releu lumini de rezervă |
| 40 | – | Releu electronic ventilator 2 |
| 41 | 10 | Modul control sistem transmisie menține puterea |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 42 | – | Neutilizat |
| 43 | 5 | Comutator frână |
| 44 | 20 | Releu pompa combustibil |
| 45 | 25 | Releu lumină de stop/semnalizator remorcă |
| 46 | – | Neutilizat |
| 47 | – | Neutilizat |
| 48 | 30 | Modul suspensie pneumatică spate |
| 49 | – | Neutilizat |
| 50 | 30 | Releu motor ștergător față |
| 51 | 40 | Releu dezghețare lunetă/spate încălzit |
| 52 | 10 | Sistem antiblocare roți (ABS) la pornire/mișcare inițială |
| 53 | 10 | Modul suspensie pneumatică spate |
| 54 | – | Neutilizat |
| 55 | 5 | Releu pompa combustibil activat/alimentare pornire |
| 56 | 30 | Panou cutia de siguranțe în habitaclu Alimentare R/S |
| 57 | 10 | Releu motor ventilator |
| 58 | 15 | Lumini marșarier pentru remorcă |
| 59 | 15 | Oglinzi încălzite |
| 60 | – | Neutilizat |
| 61 | – | Diodă pompa combustibil |
| 62 | – | Neutilizat |
| 63 | 25 | Ventilator electronic |
| 64 | 30 | Trapă |
| 65 | 20 | Punct alimentare auxiliar (bord) |
| 66 | 20 | Punct alimentare auxiliar (spatele consolei centrale) |
| 67 | 40 | Scaune climatizate pe primul rând |
| 68 | 60 | Supape sistem antiblocare |
| 69 | 60 | Pompă sistem antiblocare |
| 70 | 30 | Scaun electric pliabil pe al treilea rând |
| 71 | 20 | Punct alimentare auxiliar/brichetă |
| 72 | 20 | Punct alimentare auxiliar (panou spate dreapta) |
| 73 | – | Neutilizat |
| 74 | 30 | Scaun șofer reglabile electric |
| 75 | 20 | Putere vehicul 1 – modul control sistem transmisie |
| 76 | 20 | Putere vehicul 2 – modul control sistem transmisie |
| 77 | 15 | Putere vehicul 4 – bobine de aprindere |
| 78 | – | Neutilizat |
| 79 | 20 | Putere vehicul 3 – modul control sistem transmisie |
| 80 | – | Neutilizat |
| 81 | – | Neutilizat |
| 82 | – | Neutilizat |
| 83 | – | Neutilizat |
| 84 | – | Neutilizat |
| 85 | – | Releu motor ștergător |
Schema cutiei de siguranțe și relee – Ford Expedition U324
Se referă la vehiculele produse în anii:
2015, 2016, 2017.

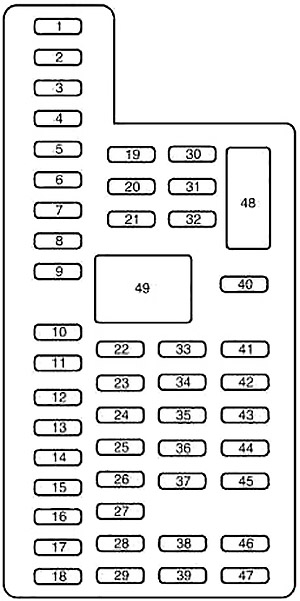

Schema cutiei de siguranțe în habitaclu
Panoul cu siguranțe se află pe partea dreaptă a bordului. Trageți panoul spre dvs., înclinați-l lateral și îndepărtați panoul pentru a accesa cutia de siguranțe. Pentru a-l reinstala, aliniați limbile cu fantele de pe panou și apoi apăsați.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | 30 | Geam partea șoferului |
| 2 | 15 | Control scaun spate. |
| Modul portal multimedia | ||
| 3 | 30 | Geam partea pasagerului |
| 4 | 10 | Lumini de solicitare |
| 5 | 20 | Amplificator |
| 6 | 5 | Reglare electronică automată a temperaturii spate |
| 7 | 7,5 | Alimentare oglindă |
| Comutator memorie scaun partea șoferului | ||
| 8 | – | Neutilizat |
| 9 | 10 | SYNC |
| ușă ridicător, | ||
| Panou finisare electric, | ||
| Afișaj | ||
| 10 | 10 | Pornește releul accesoriu |
| 11 | 10 | Modul intrare/start pasiv |
| 12 | 15 | Iluminare interioară, |
| Lumini cuva | ||
| 13 | 15 | Semnalizator dreapta și stop/semnalizare |
| 14 | 15 | Semnalizator stânga și stop/semnalizare |
| 15 | 15 | Lumină marșarier, |
| Lumină centrală stop înaltă, | ||
| Oglindă EC | ||
| 16 | 10 | Far față dreapta |
| 17 | 10 | Far față stânga |
| 18 | 10 | Bloc cutie frâne/buton pornire LED/iluminare tastatură, |
| Scaun electric rabatabil pe rândul trei, | ||
| Intrare pasivă atinge pentru pornire | ||
| 19 | – | Neutilizat |
| 20 | 20 | Releu blocare/deblocare |
| 21 | – | Neutilizat |
| 22 | 20 | Claxon |
| 23 | 15 | Modul control direcție, |
| Grup | ||
| 24 | 15 | Pedale reglabile/coloană cu reglare putere, |
| Conexiuni date |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 25 | 15 | deblocare hayon, |
| Motor de deblocare al geamului | ||
| 26 | 5 | Apăsați pentru a porni întrerupătorul |
| 27 | 20 | Modul intrare/start pasiv |
| 28 | 15 | Aprindere, |
| Întrerupător blocare cheie | ||
| 29 | 20 | Radio, |
| GPS | ||
| 30 | 15 | Lumini de poziție față |
| 31 | 5 | Frână remorcă pornit/oprit |
| 32 | 15 | Supapă de degazare a alimentării, |
| Motor geam partea șoferului, | ||
| Invertor. | ||
| 33 | 10 | Modul suspensie CCD |
| 34 | 10 | Asistență parcare spate, |
| Cameră spate, | ||
| BUS | ||
| Scaun încălzit | ||
| 35 | 5 | Modul climatizare, |
| Întrerupător O/D | ||
| 36 | – | Neutilizat |
| 37 | 10 | Modul 4X4 |
| 38 | 10 | Oglindă EC, |
| Trapă | ||
| CD/DVD, | ||
| Radio AM/FM | ||
| 39 | 15 | Faruri de întâlnire față stânga și dreapta |
| 40 | 10 | Lumini de poziție/spate |
| 41 | 7,5 | Modul cutie de viteze |
| 42 | – | Neutilizat |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | 5 | neutilizat (de rezervă) |
| 46 | 10 | Control climatic |
| 47 | 15 | Proiectoare de ceață |
| 48 | 30 | Întrerupător partea pasagerului față și lunetă spate |
| 49 | – | Releu pentru geamuri și ventilație |

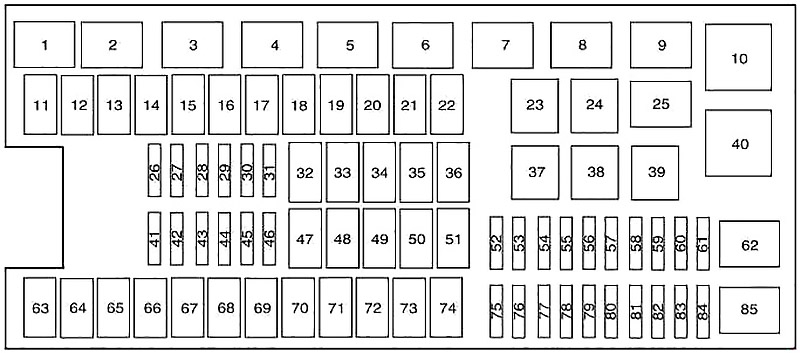

Schema cutiei de siguranțe în compartiment motor
Cutia de distribuție a puterii se află în compartiment motor.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | – | Releu al ștergătorului spate |
| 2 | – | Releu al demarorului |
| 3 | – | Releu al motorului ventilator |
| 4 | – | Releu al ștergătorului spate |
| 5 | – | Releu al pompei combustibil |
| 6 | – | Ventilator răcire electronic |
| 7 | – | Releu dezghețare lunetă/spate încălzit |
| 8 | – | Ventilator răcire electronic |
| 9 | – | Releu pornire/aprindere |
| 10 | – | Releu al cutiei de distribuție. |
| 11 | 40 | Panouri robuste pentru alergare |
| Scaune încălzite | ||
| 12 | 40 | Pornește/aprinde, releu |
| 13 | 30 | Releu al demarorului |
| 14 | 50 | Ventilator răcire electronic |
| 15 | – | Neutilizat |
| 16 | 50 | Ventilator electronic |
| 17 | – | Neutilizat |
| 18 | 30 | Frână remorcă |
| 19 | 20 | Punct de alimentare (consolă) |
| 20 | 20 | Modul 4×4 HAT 2 |
| 21 | 30 | Modul de remorcare remorcă |
| 22 | 30 | Scaun partea pasagerului alimentat electric |
| 23 | – | Releu al ambreiajului climatizare |
| 24 | – | Releu al luminilor de parcare remorcă |
| 25 | – | Neutilizat |
| 26 | 10 | Senzor ALT |
| 27 | 20 | Modul 4×4 HAT 1 |
| 28 | 25 | Releu al luminilor de parcare remorcă |
| 29 | 10 | Electrovalvă integrată de capăt cursă |
| 30 | 10 | Releu al ambreiajului climatizare |
| 31 | 15 | Lumină de rezervă pentru remorcarea remorcii |
| 32 | 40 | Releu al motorului ventilator |
| 33 | 40 | Punct de alimentare 110 V AC |
| 34 | 30 | Motor auxiliar al ventilatorului |
| 35 | 30 | Releu al modulului control al sistemului de transmisie |
| 36 | 30 | Ușă electrică ridicabilă |
| 37 | – | Neutilizat |
| 38 | – | Neutilizat |
| 39 | – | Releu al luminilor de urgență pentru remorcarea remorcii |
| 40 | – | Releu electronic al ventilatorului 2 |
| 41 | 10 | Modul control al sistemului de transmisie menține puterea |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 42 | 5 | Releu de demaror/aprindere |
| 43 | 10 | Comutator/opritor frână |
| 44 | 20 | Releu al pompei combustibil |
| 45 | 10 | Nu este utilizat (de rezervă) |
| 46 | 15 | Pompă ștergător față/spate |
| 47 | 30 | Motor ștergător spate |
| 48 | 40 | Modul de remorcare remorcă |
| 49 | – | Nu este utilizat |
| 50 | 30 | Releu motor ștergător față |
| 51 | 40 | Releu dezghețare lunetă/spate încălzit |
| 52 | 10 | Sistem antiblocare roți (ABS) în timpul demarării/miscării inițiale |
| 53 | 5 | Modul control sistem transmisie ISP |
| 54 | 5 | Asistență la direcție |
| 55 | – | Nu este utilizat |
| 56 | 30 | Panou cutia de siguranțe în habitaclu Alimentare R/S |
| 57 | 5 | Funcționare/demaror motor ventilator |
| 58 | – | Nu este utilizat |
| 59 | 15 | Oglinzi încălzite |
| 60 | – | Nu este utilizat |
| 61 | – | Nu este utilizat |
| 62 | – | Nu este utilizat |
| 63 | 25 | Ventilator electronic |
| 64 | 30 | Trapă |
| 65 | 20 | Nu este utilizat (de rezervă) |
| 66 | 20 | Punct de alimentare auxiliar (spatele consolei centrale) |
| 67 | 40 | Scaune climatizate în primul rând |
| 68 | 30 | Valve sistem antiblocare |
| 69 | 60 | Pompă sistem antiblocare |
| 70 | 30 | Scaun electric pliabil în al treilea rând |
| 71 | 20 | Punct de alimentare auxiliar/brichetă |
| 72 | 20 | Punct de alimentare auxiliar (panou spate dreapta) |
| 73 | 20 | Modul climatizare scaun spate |
| 74 | 30 | Scaun șofer reglabil electric |
| 75 | 25 | Putere vehicul 1 – modul control sistem transmisie |
| 76 | 20 | Putere vehicul 2 – modul control sistem transmisie |
| 77 | 20 | Putere vehicul 4 – bobine de aprindere |
| 78 | – | Nu este utilizat |
| 79 | 15 | Putere vehicul 3 – modul control sistem transmisie |
| 80 | – | Nu este utilizat |
| 81 | – | Nu este utilizat |
| 82 | 5 | Senzor ploaie |
| 83 | – | Nu este utilizat |
| 84 | – | Nu este utilizat |
| 85 | – | Releu motor ștergător |
