Ford C-MAX Hybrid (2014-2018) – cutia de siguranțe
Ford C-MAX Hybrid – schema cutiei de siguranțe
Anul producției: 2014, 2015.
Siguranțe brichetă (prize de alimentare) sunt siguranța nr. 61 (brichetă, priză de alimentare în rândul al doilea) în cutia de siguranțe a bordului și siguranța F27 (ieșire portbagaj).
Poziția cutiei de siguranțe
Habitaclu
Panoul de siguranțe se află pe partea dreaptă sub compartimentul torpedoului (îndepărtați fundul compartimentului torpedou).
Motor
Cutia de distribuție a energiei se află în compartiment motor.
Portbagaj
Panoul de siguranțe se află în portbagaj în spatele compartimentului roții pe partea stângă
Cutii de siguranțe auxiliare
Vehiculul dumneavoastră are o cutie de siguranțe auxiliare fixată la cutia de distribuție.
O altă cutie de siguranțe auxiliare este conectată la terminalul bateriei de 12 V în partea spate a vehiculului. Conține siguranțe de curent mare. Dacă trebuie să înlocuiți una dintre aceste siguranțe, contactați un dealer autorizat.

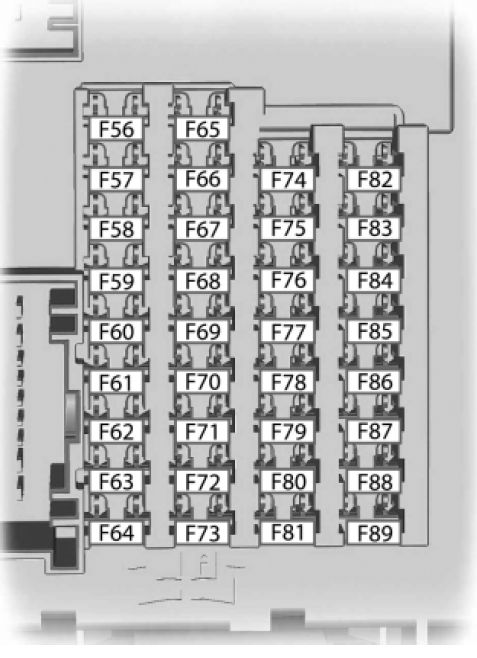

Habitaclu
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F56 | 20A | Alimentare pompă combustibil |
| F57 | — | Neutilizat |
| F58 | 5A | Neutilizat (de rezervă) |
| F59 | 5A | Sistem antifurt pasiv |
| F60 | 10 A | Iluminare interioară, grup comutatoare ușă partea șoferului, iluminare compartiment motor, grup comutatoare consola superioară |
| F61 | 20A | Brichetă, punct de alimentare pe rândul doi |
| F62 | 5A | Modul ștergător automat, oglindă retrovizoare cu auto-întunecare |
| F63 | 10 A | Neutilizat (de rezervă) |
| F64 | — | Neutilizat |
| F65 | 10 A | Deblocare hayon spate |
| F66 | 20A | Alimentare deblocare ușă partea șoferului |
| F67 | 7,5A | Pașaport telefon mobil (C-MAX Energi), display multifuncțional, modul GPS, SYNC |
| F68 | 15A | Neutilizat (de rezervă) |
| F69 | 5A | Bord instrumente |
| F70 | 20A | Închidere centralizată și alimentare deblocare |
| F71 | 10 A | Cap de control încălzire (climatizare manuală), modul climatizare |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F72 | 7,5A | Modul volan |
| F73 | 7,5A | Conector de legătură date, alimentare OBD II |
| F74 | 15A | Alimentare far |
| F75 | 15A | Alimentare proiectoare de ceață |
| F76 | 10 A | Alimentare lumină marșarier |
| F77 | 20A | Pompă ștergător parbriz |
| F78 | 5A | Comutator aprindere, buton pornire |
| F79 | 15A | Radio, comutator lumini avarie |
| F80 | 20A | Neutilizat (de rezervă) |
| F81 | 5A | Alimentare parasolar, antenă recepție la distanță |
| F82 | 20A | Împământare pompă ștergător parbriz |
| F83 | 20A | Încuiere centralizată împământare |
| F84 | 20A | Împământare deblocare uși acționare |
| F85 | 7,5 A | Alimentare electronică 15 |
| F86 | 10 A | Modul control limitări, indicator dezactivare airbag pasager |
| F87 | — | Neutilizat |
| F88 | 25A | Neutilizat (de rezervă) |
| F89 | — | Neutilizat |

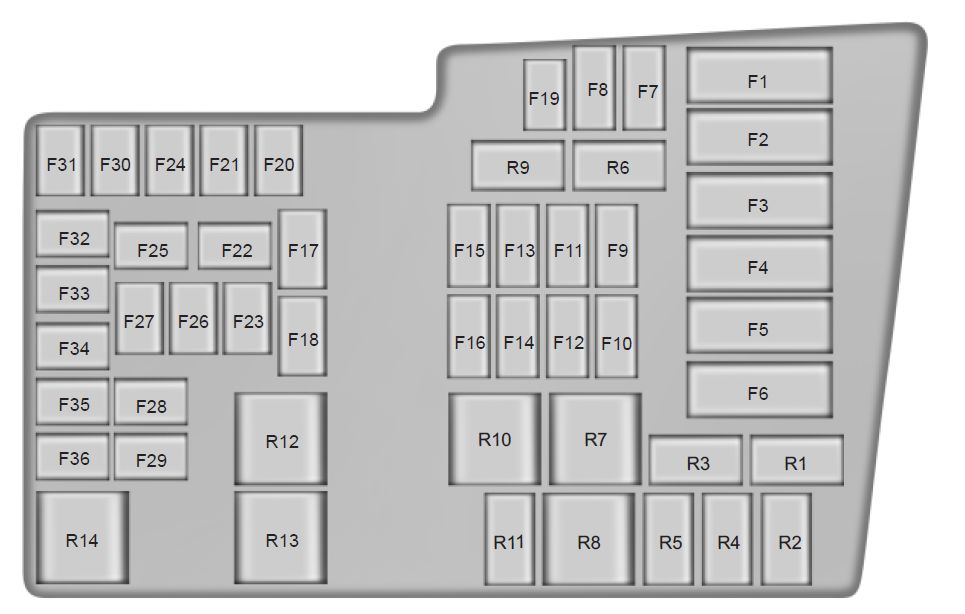

Motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 50A Midi | Modul ventilator răcire |
| F2 | 50A Midi | Pompă apă electrică |
| F3 | 50A Midi | Alimentare modul control caroserie 1 |
| F4 | 50A Midi | Alimentare modul control caroserie 2 |
| F5 | — | Neutilizat |
| F6 | — | Neutilizat |
| F7 | 40A** | Pompă sistem antiblocare |
| F8 | 30 A** | Electrovalvă antiblocare sistem frâne |
| F9 | 40A** | Pompă gol |
| F10 | 40A** | Motor ventilator încălzitor |
| F11 | 30 A** | Gestionare motor |
| F12 | — | Neutilizat |
| F13 | 25A** | Releu modul control sistem tracțiune |
| F14 | 20A** | Ștergător spate |
| F15 | 30 A** | Alimentare modul control caroserie KL30 |
| F 16 | 20A** | Alimentare modul control caroserie 15 |
| F17 | 20A** | Pompă ulei cutie (C-MAX Energi) |
| F18 | 20A** | Motor ștergător față |
| F19 | 5A* | Sistem antiblocare și modul program electronic stabilitate |
| F20 | 15 A* | Claxon |
| F21 | 5A* | Comutator lumină |
| F22 | 5A* | Monitorizare pompă gol |
| F23 | 5A* | Modul control motor 15 / Modul control sistem tracțiune 15 / Pompă ulei cutie 15 |
| F24 | 5A* | Bobine relee, modul comutator lumină |
| F25 | 10 A* | Pompă răcire electronică motor |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F26 | 5A* | Modul electronic de asistență la direcție 15 |
| F27 | 5A* | Senzor de debit masic de aer |
| F28 | 15 A* | Modul control sistem tracțiune |
| F29 | 10 A* | Compresor electronic aer condiționat / încălzitor cu coeficient de temperatură pozitiv |
| F30 | 10 A* | Modul control motor, modul control sistem tracțiune |
| F31 | 5A* | Inel luminos al ușii de încărcare (C-MAX Energi) |
| F32 | 20A* | Alimentare vehicul 2 |
| F33 | 15 A* | Alimentare vehicul 4 |
| F34 | 10 A* | Injectoare |
| F35 | 10 A* | Alimentare vehicul 3 |
| F36 | 20A* | Alimentare vehicul 1 |
| R1 | — | Neutilizat |
| R2 | Microreleu | Claxon |
| R3 | Microreleu | Control sistem hibrid |
| R4 | Microreleu | Ștergător parbriz față |
| R5 | — | Neutilizat |
| R6 | Microreleu | Ștergător parbriz față și spate sus/jos |
| R7 | Releu de putere | Pompă vid |
| R8 | Releu de putere | Alimentare aprindere |
| R9 | — | Neutilizat |
| R10 | Mini releu | Senzor pompă vid |
| R11 | — | Neutilizat |
| R12 | Releu de putere | Ventilator răcire |
| R13 | Mini releu | Ventilator încălzitor |
| R14 | Mini releu | Releu control motor |
| * Mini siguranțe ** Siguranțe cartuș |

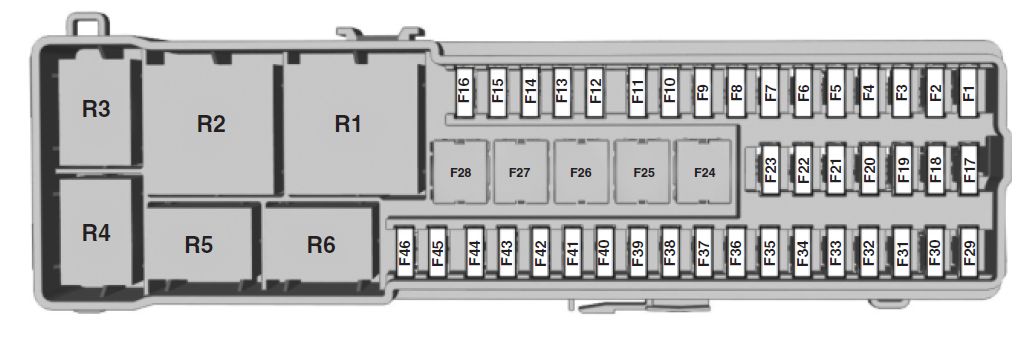

Portbagaj
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| F1 | 5A | Modul acces portbagaj fără mâini |
| F2 | 10 A | Modul vehicul fără cheie |
| F3 | 5A | Mânere uși vehicul fără cheie |
| F4 | 25A | Controler ușă față stânga |
| F5 | 25A | Centrală uși față dreapta |
| F6 | 25A | Controler ușă spate stânga |
| F7 | 25A | Controler ușă spate dreapta |
| F8 | — | Neutilizat |
| F9 | 25A | Motor scaun partea șoferului |
| F10 | 25A | Geam spate încălzit |
| F11 | — | Neutilizat |
| F12 | 15A | Modul control electronică baterie |
| F13 | — | Neutilizat |
| F14 | 10 A | Încărcător baterie (C-MAX Energi) |
| F15 | — | Neutilizat |
| F 16 | — | Neutilizat |
| F17 | 10 A | Modul control electronică baterie |
| F18 | 15A | Modul control electronică baterie — ventilator |
| F19 | 15A | Ventilator încărcător (C-MAX Energi) |
| F20 | — | Neutilizat |
| F21 | 15A | Interfață inteligentă de conectare date |
| F22 | 10 A | Reducere activă a zgomotului |
| F23 | — | Neutilizat |
| F24 | 30A | Invertor putere DC/AC |
| F25 | 25A | Portbagaj electric |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F26 | 40A | Încărcător AC/DC (C-MAX Energi) |
| F27 | 20A | Ieșire portbagaj |
| F28 | — | Neutilizat |
| F29 | — | Neutilizat |
| F30 | 5A | Modul asistență parcare |
| F31 | 5A | Cameră spate |
| F32 | 5A | Invertor de putere DC/AC |
| F33 | — | Neutilizat |
| F34 | 20A | Încălzire scaun partea șoferului |
| F35 | 20A | Încălzire scaun partea pasagerului |
| F36 | — | Neutilizat |
| F37 | 20A | Perdea parasolar robustă |
| F38 | — | Neutilizat |
| F39 | — | Neutilizat |
| F40 | — | Neutilizat |
| F41 | — | Neutilizat |
| F42 | — | Neutilizat |
| F43 | — | Neutilizat |
| F44 | — | Neutilizat |
| F45 | 5A | Senzor de umiditate |
| F46 | 10 A | Sistem de alimentare |
| R1 | Releu de putere | Releu spate 15 |
| R2 | Mini releu | Geam spate încălzit |
| R3 | Microreleu | Ușă rezervor combustibil (C-MAX Energi) |
| R4 | — | Neutilizat |
| R5 | — | Neutilizat |
| R6 | Microreleu | Ștergător spate |
Ford C-MAX Hybrid – schema cutiei de siguranțe
Anul producției: 2016.
Siguranțe brichetă (prize de alimentare) sunt siguranța nr. 61 (brichetă, priză de alimentare în a doua rând) în cutia de siguranțe a bordului și siguranța F27 (ieșire compartiment bagaje).
Poziția cutiei de siguranțe
Partea pasagerului
Panoul de siguranțe se află în dreapta sub sertar (îndepărtați fundul sertarului).
Compartiment motor
Cutia de distribuție a energiei se află în compartiment motor.
Portbagaj
Panoul de siguranțe se află în portbagaj în spatele nișei roții din stânga
Bloc siguranțe preliminari
Vehiculul dumneavoastră are un bloc siguranțe preliminar atașat la cutia de distribuție.
Un alt bloc siguranțe preliminar este conectat la terminalul bateriei de 12 V din partea spate a vehiculului. Conține siguranțe de curent mare. Dacă trebuie să înlocuiți una dintre aceste siguranțe, contactați un dealer autorizat.
Partea pasagerului
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil. |
| F57 | — | Neutilizat. |
| F58 | 5A | Neutilizat (de rezervă). |
| F59 | 5A | Sistem antifurt pasiv. |
| F60 | 10 A | Lumină interioară. Set de întrerupătoare ușă partea șoferului. Iluminare sertar torpedou. Grup de întrerupătoare în panoul de control al aerului. |
| F61 | 20A | Brichetă. Punct de alimentare pe a doua rând. |
| F62 | 5A | Modul ștergător automat. Oglindă retrovizoare cu auto-întunecare. |
| F63 | 10 A | Neutilizat (de rezervă). |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Alimentare deblocare ușă șofer. |
| F67 | 7,5 A | Pașaport pentru telefon mobil (C-MAX Energi). Display multifuncțional. Modul GPS. Sincronizare. |
| F68 | 15A | Neutilizat (de rezervă). |
| F69 | 5A | Cluster instrumente. |
| F70 | 20A | Închidere centralizată și alimentare deblocare. |
| F71 | 7,5 A | Modul climatizare. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F72 | 7,5 A | Modul volan. |
| F73 | 7,5 A | Conector bus date. Alimentare OBD II. |
| F74 | 15A | Alimentare faruri. |
| F75 | 15A | Alimentare proiectoare de ceață. |
| F76 | 10 A | Alimentare lumină marșarier. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Comutator aprindere, buton pornire. |
| F79 | 15A | Radio. Comutator lumini avarie. |
| F80 | 20A | Neutilizat (de rezervă). |
| F81 | 5A | Parasolar puternic. Antenă recepție la distanță. |
| F82 | 20A | Împământare pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată la împământare. |
| F84 | 20A | Împământare deblocare ușă acționare. |
| F85 | 7,5A | Electronică 15 avansare. |
| F86 | 10 A | Modul control limite. Indicator dezactivare sistem airbag partea pasagerului. |
| F87 | 15A | Neutilizat (de rezervă). |
| F88 | 25A | Neutilizat (de rezervă). |
| F89 | — | Neutilizat. |
Compartiment motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 50A Midi | Modul ventilator ventilator răcire. |
| F2 | 50A Midi | Pompă apă electrică. |
| F3 | 50A Midi | Alimentare modul control caroserie 1. |
| F4 | 50A Midi | Alimentare modul control caroserie 2. |
| F5 | — | Neutilizat. |
| F6 | — | Neutilizat. |
| F7 | 40A** | Pompă sistem antiblocare roți (ABS). |
| F8 | 30A** | Electrovalvă sistem antiblocare roți (ABS). |
| F9 | 40A** | Pompă gol. |
| F10 | 40A** | Motor ventilator încălzitor. |
| F11 | 30A** | Gestionare motor. |
| F12 | — | Neutilizat. |
| F13 | 25A** | Releu modul control sistem transmisie. |
| F14 | 20A** | Ștergător spate. |
| F15 | 30A** | Alimentare modul control caroserie KL30. |
| F 16 | 20A** | Alimentare modul control caroserie 15. |
| F17 | 20A** | Pompă ulei cutie (C-MAX Energi). |
| F18 | 20A** | Motor ștergător față. |
| F19 | 5A* | Sistem antiblocare roți (ABS) și modul program electronic stabilitate. |
| F20 | 15 A* | Claxon. |
| F21 | 5A* | Comutator lumină stop. |
| F22 | 5A* | Monitorizare pompă gol. |
| F23 | 5A* | Modul control motor 15. Modul control sistem transmisie 15. Pompă ulei cutie 15. |
| F24 | 5A* | Bobine relee. Modul comutator lumină. |
| F25 | 10 A* | Pompă răcire electronică motor. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 5A* | Modul electronic de asistență la direcție 15. |
| F27 | 5A* | Senzor de debit masic de aer. |
| F28 | 15 A* | Modul control sistem transmisie. |
| F29 | 10 A* | Compresor electronic al climatizării. Încălzitor cu coeficient de temperatură pozitiv. |
| F30 | 10 A* | Modul control motor. Modul control sistem transmisie. |
| F31 | 5A* | Inel luminos al ușii de încărcare (C-MAX Energi). |
| F32 | 20A* | Putere vehicul 2. |
| F33 | 15 A* | Putere vehicul 4. |
| F34 | 10 A* | Injectoare. |
| F35 | 10 A* | Putere vehicul 3. |
| F36 | 20A* | Putere vehicul 1. |
| R1 | Microreleu | Pompă gol. |
| R2 | Microreleu | Claxon. |
| R3 | Microreleu | Control sistem hibrid transmisie. |
| R4 | Microreleu | Ștergător față. |
| R5 | Microreleu | Pompă gol. |
| R6 | Microreleu | Ștergător față și spate sus-jos. |
| R7 | — | Neutilizat. |
| R8 | Releu de alimentare | Alimentare aprindere. |
| R9 | — | Neutilizat. |
| R10 | — | Neutilizat. |
| R11 | — | Neutilizat. |
| R12 | Releu de alimentare | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
| * Mini siguranțe ** Siguranțe cartuș |
Portbagaj
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul intrare hayon fără mâini. |
| F2 | 10 A | Modul vehicul fără cheie. |
| F3 | 5A | Mânere uși vehicul fără cheie. |
| F4 | 25A | Controler ușă față stânga. |
| F5 | 25A | Controler ușă față dreapta. |
| F6 | 25A | Controler ușă spate stânga. |
| F7 | 25A | Controler ușă spate dreapta. |
| F8 | — | Neutilizat. |
| F9 | 25A | Motor scaun partea șoferului. |
| F10 | 25A | Lunetă încălzită. |
| F11 | 5A | Releu aprindere. |
| F12 | 15A | Modul control electronică baterie. |
| F13 | — | Neutilizat. |
| F14 | 10 A | Încărcător (C-MAX Energi). |
| F15 | — | Neutilizat. |
| F 16 | — | Neutilizat. |
| F17 | 10 A | Modul control electronică baterie. |
| F18 | 15A | Modul control electronică baterie — ventilator. |
| F19 | 15A | Ventilator încărcător (C-MAX Energi). |
| F20 | — | Neutilizat. |
| F21 | 15A | Conexiune inteligentă bus date. |
| F22 | 10 A | Reducere activă zgomot. |
| F23 | — | Neutilizat. |
| F24 | 30A | Convertor putere DC/AC. |
| F25 | 25A | Hayon electric. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 40A | Încărcător AC/DC (C-MAX Energi). |
| F27 | 20A | Ieșire portbagaj. |
| F28 | — | Neutilizat. |
| F29 | — | Neutilizat. |
| F30 | 5A | Modul asistență parcare. |
| F31 | 5A | Cameră spate. |
| F32 | 5A | Convertor de putere DC/AC. |
| F33 | — | Neutilizat. |
| F34 | 20A | Încălzire scaun partea șoferului. |
| F35 | 20A | Încălzire scaun partea pasagerului. |
| F36 | — | Neutilizat. |
| F37 | 20A | Parasolar puternic. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | 5A | Senzor umiditate. |
| F46 | 10 A | Sistem de alimentare. |
| R1 | Releu de alimentare | Releu spate 15. |
| R2 | Mini releu | Geam încălzit lunetă. |
| R3 | Microreleu | Ușă combustibil (C-MAX Energi). |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | Microreleu | Ștergător spate. |
Ford C-MAX Hybrid – schema cutiei de siguranțe
Anul producției: 2017, 2018.
Siguranțe brichetă (prize de alimentare) sunt siguranța nr. 61 (brichetă, priză de alimentare în al doilea rând) în cutia de siguranțe a bordului și siguranța F27 (ieșire portbagaj).
Poziția cutiei de siguranțe
Habitaclu
Panoul de siguranțe se află în dreapta sub compartimentul pentru obiecte (îndepărtați fundul compartimentului pentru obiecte).
Compartiment motor
Cutia de distribuție a energiei se află în compartiment motor.
Portbagaj
Panoul de siguranțe se află în portbagaj în spatele compartimentului roții din partea stângă
Blocuri siguranțe auxiliare
Vehiculul dumneavoastră are un bloc siguranțe auxiliar fixat la cutia de distribuție.
Un alt bloc siguranțe auxiliar este conectat la terminalul bateriei de 12 V în partea spate a vehiculului. Conține siguranțe de curent mare. Dacă trebuie să înlocuiți una dintre aceste siguranțe, contactați un dealer autorizat.
Habitaclu
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F56 | 20A | Alimentarea pompei combustibil. |
| F57 | — | Neutilizat. |
| F58 | 5A | Neutilizat (de rezervă). |
| F59 | 5A | Sistem antifurt pasiv. |
| F60 | 10 A | Lumină interioară. Set de întrerupătoare ale ușii șoferului. Iluminare compartiment port-objete. Grup de întrerupătoare în consola aerului. |
| F61 | 20A | Brichetă. Punct de alimentare în a doua rând. |
| F62 | 5A | Modul ștergător automat. Oglindă retrovizoare cu auto-întunecare. |
| F63 | 10 A | Neutilizat (de rezervă). |
| F64 | — | Neutilizat. |
| F65 | 10 A | Deblocare hayon spate. |
| F66 | 20A | Alimentare pentru deblocarea ușii șoferului. |
| F67 | 7,5A | Pașaport pentru telefon mobil (C-MAX Energi). Display multifuncțional. Modul GPS. Sincronizare. |
| F68 | 15A | Neutilizat (de rezervă). |
| F69 | 5A | Tablou de bord instrumente. |
| F70 | 20A | Închidere centralizată și alimentare pentru deblocare. |
| F71 | 7,5A | Modul climatizare. |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F72 | 7,5A | Modul volan. |
| F73 | 7,5A | Conector interfață date. Alimentare OBD II. |
| F74 | 15A | Alimentare faruri. |
| F75 | 15A | Alimentare proiectoare de ceață. |
| F76 | 10 A | Alimentare lumină marșarier. |
| F77 | 20A | Pompă ștergător parbriz. |
| F78 | 5A | Comutator aprindere, buton pornire. |
| F79 | 15A | Radio. Comutator lumini avarie. |
| F80 | 20A | Neutilizat (de rezervă). |
| F81 | 5A | Parasolar puternic. Antenă recepție la distanță. |
| F82 | 20A | Împământare pompă ștergător parbriz. |
| F83 | 20A | Închidere centralizată la împământare. |
| F84 | 20A | Împământare pentru deblocare ușă acționare. |
| F85 | 7,5 A | Electronic 15 avansare. |
| F86 | 10 A | Modul control limite. Indicator dezactivare sistem airbag partea pasagerului. |
| F87 | 15A | Neutilizat (de rezervă). |
| F88 | 25A | Neutilizat (de rezervă). |
| F89 | — | Neutilizat. |
Motor
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 50A Midi | Modul ventilator răcire. |
| F2 | 50A Midi | Pompă apă electrică. |
| F3 | 50A Midi | Alimentare modul control caroserie 1. |
| F4 | 50A Midi | Alimentare modul control caroserie 2. |
| F5 | — | Neutilizat. |
| F6 | — | Neutilizat. |
| F7 | 40A | Pompă sistem antiblocare. |
| F8 | 30A | Supapă sistem antiblocare. |
| F9 | 40A | Pompă gol. |
| F10 | 40A | Motor ventilator încălzitor. |
| F11 | 30A | Gestionare motor. |
| F12 | — | Neutilizat. |
| F13 | 25 A | Releu modul control sistem grup propulsor. |
| F14 | 20A | Ștergător spate. |
| F15 | 30A | Alimentare modul control caroserie KL30. |
| F 16 | 20A | Alimentare modul control caroserie 15. |
| F17 | 20A | Pompă ulei cutie (C-MAX Energi). |
| F18 | 20A | Motor ștergător față. |
| F19 | 5A | Sistem antiblocare și modul program electronic stabilitate. |
| F20 | 15 A | Claxon. |
| F21 | 5A | Comutator lumină stop. |
| F22 | 5A | Monitorizare pompă gol. |
| F23 | 5A | Modul control motor 15. Modul control sistem grup propulsor 15. Pompă ulei cutie 15. |
| F24 | 5A | Bobine relee. Modul comutator lumină. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F25 | 10 A | Pompă electronică de răcire a motorului. |
| F26 | 5A | Modul electronic de asistență la direcție 15. |
| F27 | 5A | Senzor de debit masic de aer. |
| F28 | 15A | Modul control al sistemului de propulsie. |
| F29 | 10 A | Compresor electronic al climatizatorului. Încălzitor cu coeficient de temperatură pozitiv. |
| F30 | 10 A | Modul control al motorului. Modul control al sistemului de propulsie. |
| F31 | 5A | Inel luminos al ușii de încărcare (C-MAX Energi). |
| F32 | 20A | Putere vehicul 2. |
| F33 | 15A | Putere vehicul 4. |
| F34 | 10 A | Injectoare. |
| F35 | 10 A | Putere vehicul 3. |
| F36 | 20A | Putere vehicul 1. |
| R1 | Microreleu | Pompă gol. |
| R2 | Microreleu | Claxon. |
| R3 | Microreleu | Control sistem hibrid de propulsie. |
| R4 | Microreleu | Ștergător față. |
| R5 | Microreleu | Pompă gol. |
| R6 | Microreleu | Ștergător față și spate sus-jos. |
| R7 | — | Neutilizat. |
| R8 | Releu de putere | Alimentare aprindere. |
| R9 | — | Neutilizat. |
| R10 | — | Neutilizat. |
| R11 | — | Neutilizat. |
| R12 | Releu de putere | Ventilator răcire. |
| R13 | Mini releu | Ventilator încălzitor. |
| R14 | Mini releu | Releu control motor. |
Portbagaj
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F1 | 5A | Modul acces portbagaj fără mâini. |
| F2 | 10 A | Modul vehicul fără cheie. |
| F3 | 5A | Mânere uși vehicul fără cheie. |
| F4 | 25A | Controler ușă față stânga. |
| F5 | 25A | Controler ușă față dreapta. |
| F6 | 25A | Controler ușă spate stânga. |
| F7 | 25A | Controler ușă spate dreapta. |
| F8 | 25A | Motor scaun partea pasagerului. |
| F9 | 25A | Motor scaun partea șoferului. |
| F10 | 25A | Geam spate încălzit. |
| F11 | 5A | Releu aprindere. |
| F12 | 15A | Modul control electronică baterie. |
| F13 | — | Neutilizat. |
| F14 | 10 A | Încărcător baterie (C-MAX Energi). |
| F15 | — | Neutilizat. |
| F 16 | — | Neutilizat. |
| F17 | 10 A | Modul control electronică baterie. |
| F18 | 15A | Modul control electronică baterie — ventilator. |
| F19 | 15A | Ventilator încărcător baterie (C-MAX Energi). |
| F20 | — | Neutilizat. |
| F21 | 15A | Conexiune inteligentă interfață date. |
| F22 | 10 A | Reducere activă zgomot. |
| F23 | — | Neutilizat. |
| F24 | 30A | Convertor putere DC/AC. |
| F25 | 25A | Portbagaj electric. |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F26 | 40A | Încărcător AC/DC (C-MAX Energi). |
| F27 | 20A | Ieșire portbagaj. |
| F28 | — | Neutilizat. |
| F29 | 5A | Detectare unghi mort. |
| F30 | 5A | Modul asistență parcare. |
| F31 | 5A | Cameră spate. |
| F32 | 5A | Convertor putere DC/AC. |
| F33 | — | Neutilizat. |
| F34 | 20A | Încălzire scaun partea șoferului. |
| F35 | 20A | Încălzire scaun partea pasagerului. |
| F36 | — | Neutilizat. |
| F37 | 20A | Parasolar puternic. |
| F38 | — | Neutilizat. |
| F39 | — | Neutilizat. |
| F40 | — | Neutilizat. |
| F41 | — | Neutilizat. |
| F42 | — | Neutilizat. |
| F43 | — | Neutilizat. |
| F44 | — | Neutilizat. |
| F45 | – | Neutilizat. |
| F46 | 10 A | Sistem de alimentare. |
| R1 | Releu putere | Releu spate 15. |
| R2 | Mini releu | Geam spate încălzit. |
| R3 | Microreleu | Ușă combustibil (C-MAX Energi). |
| R4 | — | Neutilizat. |
| R5 | — | Neutilizat. |
| R6 | Microreleu | Ștergător spate. |
