În acest articol, vei găsi diagramele cutiei de siguranțe a Chevrolet Bolt EV (2016–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor Chevrolet Bolt EV 2016-2020…
Siguranțe brichetă (priză de alimentare) în Chevrolet Bolt sunt siguranțele F49 (priză auxiliară de alimentare) și F53 (priză auxiliară de alimentare) în cutia de siguranțe a bordului.
Cuprins
Cutia de siguranțe a bordului
Poziția cutiei de siguranțe
Cutia de siguranțe se află în spatele capacului din partea stângă a bordului. Pentru a accesa, deschide panoul de siguranțe scoțându-l. Pentru a remonta capacul, introdu mai întâi cârligul superior și apoi împinge capacul înapoi în locul său original.

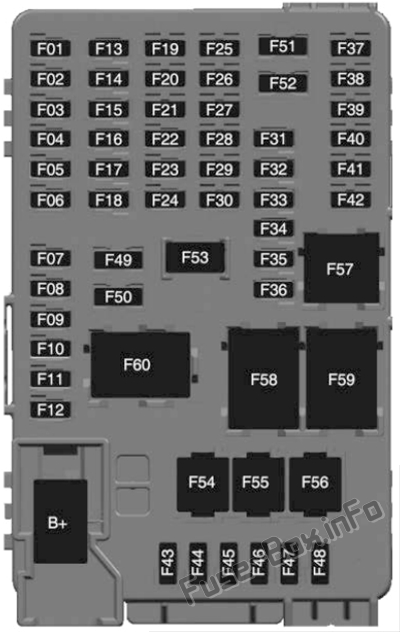

Schema cutiei de siguranțe
ad publicitate
Atribuirea siguranțelor și releelor în habitaclu
| № | Descriere |
|---|---|
| № | Descriere |
| F01 | Modul procesare video |
| F02 | Indicator senzor solar |
| F03 | Alarmă unghi mort lateral |
| F04 | Acces pasiv, pornire pasivă |
| F05 | CGM (modul central gateway) |
| F06 | Modul control caroserie 4 |
| F07 | Modul control caroserie 3 |
| F08 | Modul control caroserie 2 |
| F09 | Modul control caroserie 1 |
| F10 | Modul interfață remorcă 1 |
| F11 | Amplificator |
| F12 | Modul control caroserie 8 |
| F13 | Conector magistrală date 1 |
| F14 | Asistent parcare automată |
| F15 | 2017: Conector magistrală date 2 2018-2020: Neutilizat |
| F 16 | Modul invertor putere unic 1 |
| F17 | Modul control caroserie 6 |
| F18 | Modul control caroserie 5 |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | USB |
| F24 | Modul încărcare wireless |
| F25 | Afișaj LED avertizare reflexie |
| F26 | Volan încălzit |
| F27 | 2017-2018: Neutilizat 2019-2020: CGM 2 (modul central gateway) |
| F28 | Set semnalizatoare 2 |
| F29 | Modul interfață remorcă 2 |
| F30 | Dispozitiv nivelare faruri |
| № | Descriere |
|---|---|
| F31 | OnStar |
| F32 | 2017-2018: Neutilizat 2019-2020: Senzor acces virtual tastatură |
| F33 | Modul încălzire, ventilație și climatizare |
| F34 | 2017-2018: Neutilizat 2019-2020: Modul cheie acces virtual |
| F35 | Set semnalizatoare 1 |
| F36 | Radio |
| F37 | — |
| F38 | — |
| F39 | — |
| F40 | — |
| F41 | — |
| F42 | — |
| F43 | Modul control caroserie 7 |
| F44 | Modul senzor și diagnostic |
| F45 | Modul cameră față |
| F46 | Modul control integrare vehicul |
| F47 | Modul invertor putere simplu 2 |
| F48 | Bloc electric coloana volan |
| F49 | Priză auxiliară |
| F50 | Control pe volan |
| F51 | Iluminare control pe volan |
| F52 | Modul funcțional remote smartphone |
| F53 | Priză auxiliară alimentare |
| F54 | — |
| F55 | Logistică |
| F56 | — |
| Releu | |
| F57 | — |
| F58 | Releu logistic |
| F59 | — |
| F60 | Releu alimentare accesorii/alte accesorii |
ad publicitate
Cutia de siguranțe în compartiment motor
Poziția cutiei de siguranțe
Pentru a deschide capacul, apasă clemele pe părți și în spate și trage capacul în sus.

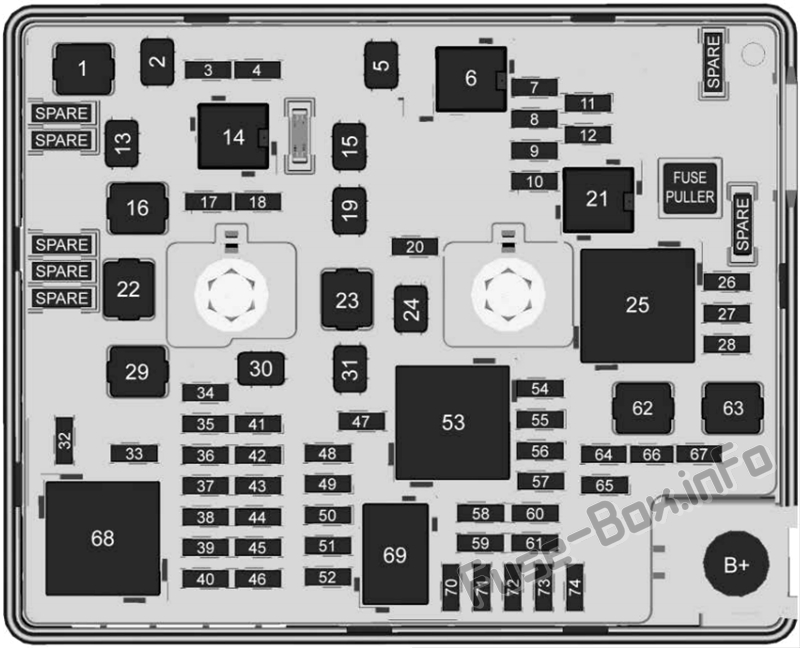

Schema cutiei de siguranțe
ad publicitate
Alocarea siguranțelor și releelor în compartiment motor
| № | Descriere |
|---|---|
| № | Descriere |
| 1 | — |
| 2 | Geam electric spate |
| 3 | — |
| 4 | Sistem de acumulare a energiei bateriei 1 |
| 5 | — |
| 7 | Far stânga faruri de întâlnire |
| 8 | Far dreapta faruri de întâlnire |
| 9 | Far stânga faruri de drum |
| 10 | Far dreapta faruri de drum |
| 11 | Claxon |
| 12 | — |
| 13 | Controler motor ștergător parbriz față |
| 14 | Ridicător geam |
| 15 | Controler motor ștergător parbriz față |
| 16 | Electronică de alimentare modul control electronic frâne |
| 17 | Ștergător spate |
| 18 | Ridicător geam |
| 19 | Modul scaun față |
| 20 | Spălător |
| 22 | Modul putere liniară |
| 23 | Motor alimentare modul control electronic frâne |
| 24 | Modul scaun spate |
| 26 | Modul control debit transmisie |
| 27 | Aeroshutter |
| 28 | Pompă ulei auxiliară |
| 29 | Sursă motor electric pentru încărcare frâne |
| 30 | Geamuri electrice față |
| 31 | Centrală electrică cu bare în panou |
| 32 | Dezumidificator lunetă spate |
| 33 | Oglindă retrovizoare exterioară încălzită |
| 34 | Funcție de avertizare pentru pietoni |
| 35 | — |
| 36 | — |
| 37 | Senzor curent |
| 38 | Senzor ploaie |
| 39 | — |
| 40 | Asistență electrică frâne (ECU) |
| № | Descriere |
|---|---|
| 41 | Modul de comunicare a liniei de alimentare |
| 42 | Detectare automată (nou-născut) a pasagerilor |
| 43 | Comutator geam |
| 44 | Sistem de acumulare a energiei pentru reîncărcări multiple |
| 45 | Modul control integrare vehicul |
| 46 | Modul control integrat al șasiului |
| 47 | Nivelare faruri |
| 48 | Modul control integrat al șasiului |
| 49 | Oglindă retrovizoare interioară |
| 50 | — |
| 51 | Asistență electrică la frânare |
| 52 | Cameră spate |
| 54 | Modul control climatizare |
| 55 | Pompă lichid răcire pentru sistemul de acumulare a energiei pentru reîncărcări multiple |
| 56 | — |
| 57 | Pompă lichid răcire a electronicii de putere |
| 58 | Modul control motor |
| 59 | Bloc electric coloana volan |
| 60 | Încălzitor electric HVAC |
| 61 | Modul de încărcare integrat |
| 62 | Modul control debit transmisie 1 |
| 63 | Ventilator electric răcire |
| 64 | Modul control motor |
| 65 | Pompă auxiliară încălzitor |
| 66 | Sistem transmisie |
| 67 | Controler unitate motor |
| 70 | Modul control climatizare |
| 71 | — |
| 72 | Modul control debit transmisie |
| 73 | Modul invertor de putere singular |
| 74 | — |
| Releu | |
| 6 | 2017-2019: Neutilizat 2020: Funcție de avertizare pentru pietoni |
| 21 | Lampă HID |
| 25 | Sistem transmisie |
| 53 | Marș/Manivelă |
| 68 | Dezumidificator lunetă spate |
| 69 | A doua treaptă/Manivelă |
