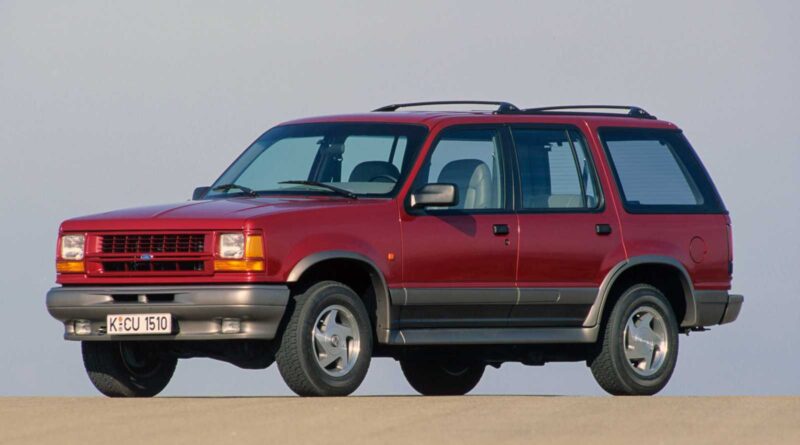

Scheme cutie de siguranțe și releu – Ford Explorer

Se referă la vehiculele produse în anii:

1990, 1991, 1992, 1993, 1994.

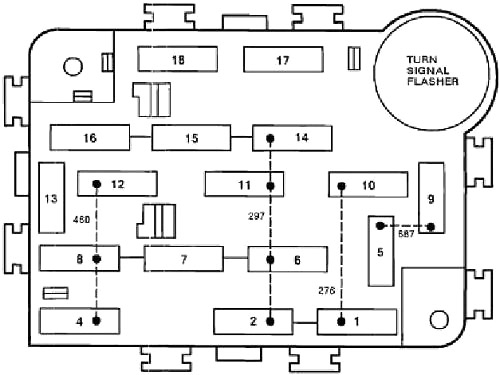

Schema cutiei de siguranțe în habitaclu

Blocul siguranțe se află sub bord.

Număr	Amperi [A]	Descriere
1	15	Lumină de curtoazie și pe pragurile ușilor, memorie radio, oglindă alimentată
2	6	Comutator circuit: ștergător / spălător parbriz față, ștergător / spălător intermitent
3	–	Neutilizat
4	15	Lumină de stop, Flash to Pass, blocare control viteză
5	15	Semnalizator, lumini de rezervă, lumini de zi, iluminare încălzită, indicator
6	15	Ștergător/curățare hayon spate
7	10	Comutatoare climatizare, bobină ambreiaj
8	20	Claxon
9	30	Releu motor ventilator încălzitor
10	15	Lumini parcare, lumini licență, releu lumină parcare remorcă Coll
11	15	Control viteză, radio, afișaj ceas
12	20	Comutator circuit: brichetă, flash to pass, putere lombară, comutator multifuncțional
13	10	Lumini iluminare bord
14	30	Comutator automat: geamuri electrice
15	20	Sistem antiblocare roți (ABS)
16	20	Amplificator radio Premium, canale relee remorcă
17	15	Indicator avertizare, lumini avertizare, tracțiune integrală
18	10	Încălzitor HEGO

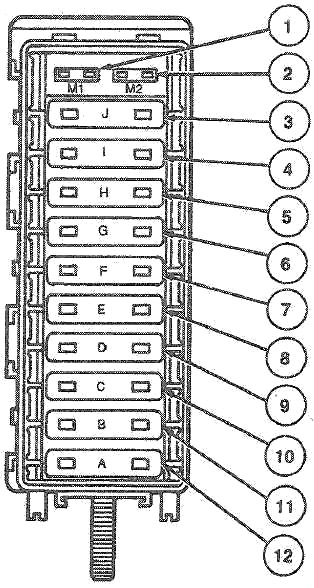

Cutia de distribuție a alimentării

Număr	Amperi [A]	Descriere
1	15	Lumină sub capotă, lumini de zi
2	15	Câmpul alternatorului
3	30	Releu pompa combustibil
4	40	Faruri, panou cutia de siguranțe
5	50	Motor ventilator
6	40	Alimentare panou cutia de siguranțe
7	30	Încuietori electrice ale ușilor
8	40	Dezghețător lunetă spate
9	60	Putere lombară
10	30	Releu putere EWG
11	20	Cutie electronică
12	60	Comutator aprindere, sunet premium, remorcă remorcă

Schema cutiei de siguranțe și relee – Ford Explorer UN105/UN150

Se referă la vehiculele produse în anii:

1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

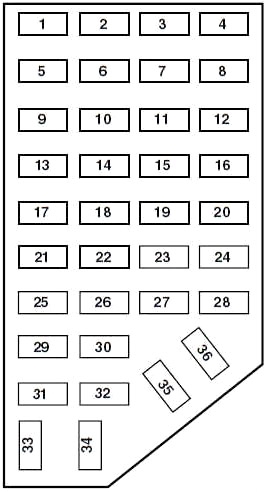

Siguranțe în habitaclu

Îndepărtați panoul pentru a accesa panoul cutiei de siguranțe din habitaclu.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	7,5	1994-2000: Comutator oglindă alimentată, antenă alimentată, priză memorie (1997-2000)
	5	2001-2003: oglinzi, lampă auto
2	7,5	1994-1996: Lumină de stop înaltă
		1997-2000: Releu motor ventilator, monitor diagnostic sistem airbag
		2001-2003: Cluster, lampă auto. Modul electronic general (GEM), acces fără cheie, 4×4
3	7,5	1997-2001: Conector stânga pentru remorcă cu funcție oprire/semnalizare
		2002-2003: Lumină de stop/semnalizator dreapta pentru remorcă
	15	1994-1996: Lumină de parcare, semnalizatoare bord
4	10	1994-2000: Far stânga
	15	2001: Subwoofer
	7,5	2002-2003: Demaror
5	10	1994-2000: Conector legătură date (DLC)
	15	2001-2003: Lumini de parcare, lumini auto, întunecare I/P, remorcă
6	7,5	1994-1996: Sistem airbag, releu ventilator, EATC
		1997-2000: Motor ventilator spate (fără EATC)
		2001; Fără ventilator spate: Monitor diagnostic sistem airbag
		2002-2003: Sistem airbag, cluster
	15	2001; Cu ventilator spate: releu motor ventilator, monitor diagnostic sistem airbag
7	7,5	1994-1996: Comutatoare iluminare
		1997-2001: Conector dreapta pentru remorcă cu oprire/semnalizare
		2002-2003: Lumină de stop/semnalizator stânga pentru remorcă
8	10	1994-2001: Far dreapta, releu lumini proiectoare de ceață, DRL (1996), avertizare stingere lampi (1996)
	7,5	2002-2003: Cluster, Audio, GEM
9	7,5	1997-2001: Comutator poziție pedală frână
		2002-2003: Control viteză, sistem antiblocare roți (ABS), 4×4, modul control motor (PCM), blocare parcare, acces fără cheie
	10	1994-1996: sistem EATC, memorie scaune, centru mesaje, telefon mobil, lumini auto
10	7,5	1994-1996: Sistem EATC, ventilator spate, control viteză, sistem GEM, blocare frâne, consolă superioară, control automat condus, avertizare stingere lampă
		1997-2001: Grup control viteză/amplificator, modul electronic general (GEM), actuator blocare cutie, actuator ușă amestec, grup climatizare – grup încălzitor, semnalizator, consolă superioară (1998-2000), modul nivelare încărcătură (1998-2000), Comutator presiune frână (1997)
	15	2002-2003: Aprindere, IPATS
11	7,5	1994-1996: Lumini avertizare, lumini auto
		1997-2001: Bord, modul 4X4 (2001)
	15	2002-2003: Subwoofer
12	7,5	1994-2000: Releu pompă spălător parbriz, releu pompă spălător parbriz spate
	10	2001: Releu pompă spălător parbriz, releu pompă spălător parbriz spate
	15	2002-2003: Sistem airbag, climatizare, climatizare spate
13	20	1997-2000: Comutator poziție pedală frână, comutator presiune frână
	15	1994-1996: Sistem PCM, lumini de stop, AWD, ABS, control viteză, remorcă
		2001: Comutator poziție pedală frână, comutator presiune frână
		2002-2003: Lumini de stop, control viteză, lampă stop centrală auxiliară (CHMSL)
14	10	1994-2001: Modul sistem antiblocare 4 roți (4WABS), releu principal 4WABS
		2003: Sistem airbag
15	7,5	1994-2001: Cluster instrumente
		2002-2003: modul 4×4
16	30	1994-2001: Motor ștergător față, releu Hi-Lo ștergător, releu funcționare ștergător/releu parcare
	7,5	2002-2003: Indicatori, Blocare parcare, Consolă plafon, Climatizare, 4×4, Control viteză
17	25	1994-2000: Brichetă pentru trabucuri
	20	2001-2003: Brichetă pentru trabucuri, conector legătură date
18	25	1997-2000: Releu deblocare actuatori, releu deblocare, releu deblocare totală
	15	1994-1996: Sistem climatizare
	20	2001-2003: Încuietori electrice, acces fără cheie

Număr	Ampere [A]	Descriere
19	25	1994-1996: Bobine de aprindere, sistem PCM
		1997-2001: Diodă de putere PCM
	15	2002-2003: Lumini pentru remorcă Rimorchio
20	7,5	1994-1996: Radio, antenă putere, sistem GEM, protecție antifurt, telefon mobil
		1997-2000: Modul RAP, modul electronic general (GEM), radio
		2001: Modul electronic general (GEM), radio, releu trapă, releu geam electric
	15	2002-2003: Lumini de zi (DRL), lumini marș înapoi, PCM
21	15	1994-2002: Semnalizator (pericol)
	20	2003: Scaune încălzite
22	20	1997-2001: Priză de alimentare suplimentară
		2002-2003: punct de alimentare I/P
	10	1994-1996: Semnalizatoare
23	10	1994-1996: Sistem ștergător spate
		2002-2003: Garnituri față/spate
24	7,5	1997-2001: Comutator poziție pedală ambreiaj (CPP), releu întrerupere demaror, protecție antifurt
	10	1994-1996: Releu demaror
	30	2002-2003: Ștergător față
25	7,5	1994-1996: Tahometru, sistem GEM
		1997-2003: Modul electronic general (GEM), cluster instrumente, Securi-Lock
26	10	1994-1996: 4R44E/4R55E/4R7OW/5R55E Overdrive, sistem DRL, lumini marș înapoi, AWD, ștergător spate
		1997-2003: Releu economisire baterie, releu electronic cutie (1997-2000), releu lumini interioare, modul electronic cutie (1997-2000)
27	15	1997-2001: DRL, comutator lumini marș înapoi, senzor DTR, releu electric
	10	1994-1996: Lumină sub capotă, lumini hartă, lumină în torpedou, lumină plafon, lumini de vizionare, întârziere accesorii, iluminare comutator dimmer, sistem 4×4
	7,5	2002-2003: Audio, geamuri, GEM, Trapă, geam spate
28	7,5	1994-2001: Modul electronic general (GEM) (1994-2000), radio (1997-2001), priză memorie (1994-2000)
	15	2002-2003: Ștergător spate (pe geam)
29	10	1994-1999: Radio
	20	2001: Radio
		2002-2003: Audio, audio spate
	25	2000: Radio
30	15	1997-2000: Releu lumini parcare/remorcă
	25	2001-2003: Scaune electrice
31	7,5	1994-1996: Sistem ventilator spate
	5	2001: Motor ventilator spate
		2002: Control climat spate
		2003: Întunecare bord (XLS)/control sistem audio spate (XLT)
32	10	1997-2000: Oglindă încălzită
	7,5	1994-1996: Oglindă încălzită, ștergător spate
	5	2001-2002: Comutator lunetă spate încălzită
33	15	1994-1996: Faruri de drum
		1997-2001: Far, modul lumini de zi (DRL), bord instrumente
		2002-2003: Faruri Faruri de drum
34	7,5	1994-1996: Sistem audio Lux
		1997-2000: Panou control spate integrat, CD
	5	2001: Panou control spate integrat
		2002-2003: Audio spate
35	7,5	1997-2000: Motor ventilator real (cu EATC)
	15	2001: Modul 4X4
	5	2002-2003: modul Sistem antiblocare roți (ABS)
36	7,5	1997-2000: Memorie ATC, CD, panou control spate integrat, priză memorie, centru mesaje
	15	2001: Releu pentru remorcă Rimorchio

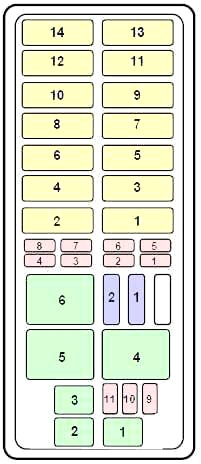

Panou de alimentare

Schema 1994-1996

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
Siguranțe Maxi (galbene în schema)
1	30	Dezghețare lunetă spate
2	30	Releu putere PCM
3	20	Sistem combustibil, sistem antifurt
4	20	Faruri
5	30	Sistem antiblocare roți (ABS)
6	30	Sistem antiblocare roți (ABS)
7	20	Parcare remorcă față și oprire remorcă față
8	30	Releu economisire baterie și releu faruri
9	50	Motor ventilator
10	30	Încuietori electrice, geamuri electrice și alimentare
11	20	Memorie PCM și
12	50	Releu control ghidare aer
13	60	Siguranță bord
14	60	Aprindere
Siguranțe Mini (roșii în schema)
1	30	Sistem JBL
2	15	Sistem ștergător spate

Număr	Ampere [A]	Descriere
3	30	Punct de putere
4	20	Sistem 4WD
5	15	Sistem suspensie pneumatică
6	15	Sistem alternator
7	10	Sistem airbag
8	15	Lumini de zi/proiectoare de ceață/Lumini off-road
9	—	Neutilizat
10	—	Neutilizat
11	20	Sistem HEGO
Releu
1	Releu funcționare ștergător parbriz
2	Releu claxon
3	Releu ștergător parbriz HI/LO
4	Releu climatizare WOT
5	Releu putere PCM
6	Releu pompă combustibil
Diodă
1	Diodă ABS
2	diodă PCM

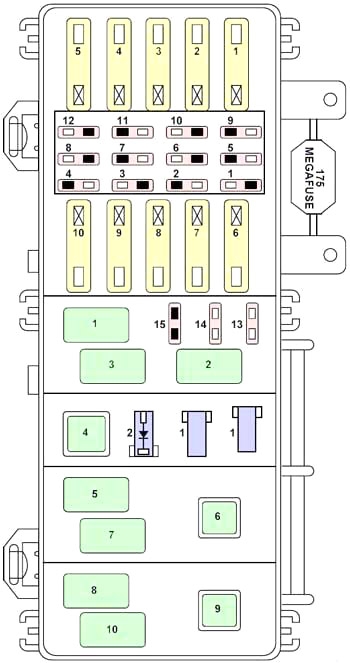

Schema 1997-2000

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
Siguranțe Maxi (galbene în schema)
1	60	Panou cutia de siguranțe I/P
2	40	Releu motor ventilator
3	50	Modul sistem antiblocare roți 4 roți (4WABS)
4	30	Geamuri electrice, trapă electrică, scaun electric
5	50	Comutator aprindere, releu demaror
6	20	Releu panou distribuție
7	—	Neutilizat
8	20	Comutator automat aprindere/oprire control condus ARC
9	40	Releu automat control condus
10	30	Releu putere PCM
Mini siguranțe (roșii în schema)
1	10	Releu climatizare
2	30	1998-2000: Scaune încălzite
3	30	Iluminare încălzită
4	15	Proiectoare de ceață și lumini de zi
5	10	1997: Monitor diagnostic sistem airbag
6	10	Modul control sistem transmisie
7	30	Modul sistem antiblocare roți 4 roți (4WABS)
8	15	Motor ștergător spate

Număr	Ampere [A]	Descriere
9	20	Releu pompă combustibil și modul RAP
10	15	Releu claxon
11	15	Releu lumini parcare și întrerupător lumini principale
12	30	Întrerupător lumini principale și întrerupător multifuncțional
13	15	Senzor oxigen încălzit, regulator gol EGR, electrovalvă EVR, senzor poziție arbore cu came (CMP), electrovalvă ventilare rezervor
14	30	Generator/regulator tensiune
15	—	Neutilizat
Relee
1	Releu parcare ștergător
2	Releu climatizare
3	Releu ștergător sus/jos
4	Releu putere PCM
5	Releu pompă combustibil
6	Releu demaror
7	Releu claxon
8	Releu ștergător spate
9	Releu motor ventilator
10	Releu ștergător spate
Diodă
1	Diodă DRL
1	Neutilizat
2	Diodă control electronic motor

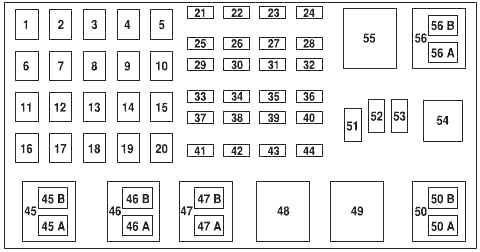

Schema 2000-2003

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	50	Panou siguranțe
2	—	Neutilizat
3	20	Trapă
4	—	Neutilizat
5	—	Neutilizat
6	50	Motor pompă Sistem antiblocare roți (ABS)
7	30	Control sistem transmisie
8	—	Neutilizat
9	—	Neutilizat
10	—	Neutilizat
11	50	Aprindere
12	—	Neutilizat
13	20	Motor 4X4
14	—	Neutilizat
15	—	Neutilizat
16	40	Motor ventilator
17	30	Ștergător spate
18	—	Neutilizat
19	—	Neutilizat
20	—	Neutilizat
21	10	Memorie PCM
22	15	Claxon
23	20	Motor pompă combustibil
24	25	Faruri
25	10	Electromagnet ambreiaj climatizare
26	—	Neutilizat
27	—	Neutilizat
28	30	Modul 4WABS
29	15	Proiectoare de ceață
30	—	Neutilizat
31	15	Lumini de zi

Număr	Ampere [A]	Descriere
32	—	Neutilizat
33	—	Neutilizat
34	–	Neutilizat
35	—	Neutilizat
36	—	Neutilizat
37	—	Neutilizat
38	10	Faruri de întâlnire stânga
39	—	Neutilizat
40	–	Neutilizat
41	15	Senzori oxigen încălziți
42	10	Faruri de întâlnire dreapta
43	—	Neutilizat
44	—	Neutilizat
47A	20	Comutator: Geamuri electrice
Releu
45A	Releu ștergător sus/jos
45B	Releu funcționare ștergătoare/releu parcare
46A	Neutilizat
46B	Releu ridicare ștergător spate
47B	Neutilizat
48	Releu siguranță geam
49	Releu demaror
50A	Neutilizat
50B	Releu pompă combustibil
54	Releu PCM
55	Releu ventilator
56A	Electromagnet ambreiaj climatizare
56B	Releu claxon
Diodă
51	Neutilizat
52	Neutilizat
53	Diodă PCM

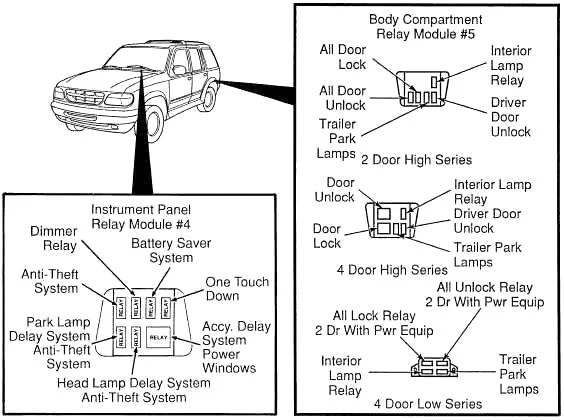

Relee suplimentare

Schema cutiei de siguranțe și releelor – Ford Explorer U152

Se referă la vehiculele produse în anii:

2000, 2001, 2002, 2003, 2004, 2005.

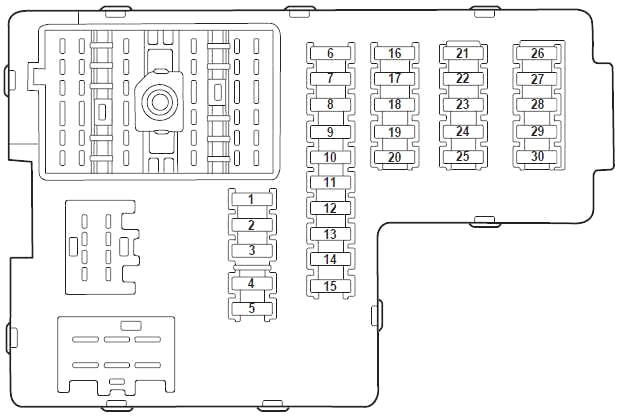

Cutia de siguranțe din habitaclu

Panoul cu siguranțe se află sub bord, partea șoferului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30	Modul memorie scaun, scaun șofer cu alimentare (2003-2005), alimentarea zonei lombare șofer (2005)
2	20	Scaune încălzite (2001-2002), trapă
3	20	Radio, amplificator, antenă de putere (2001-2002), DVD
4	5	Modul ștergător față
5	15	Releu semnalizatoare (semnalizator, lumini de urgență)
6	10	Claxon dreapta (2001-2002), claxon cheie (2003-2005)
7	15	Oglinzi încălzite
8	5	PVC încălzit (2004-2005; doar motor 4.0L)
9	—	Neutilizat (de rezervă)
10	10	Bobină încălzită a releului de iluminare, modul scaun încălzit (2001-2002), actuator de amestecare a temperaturii (2001-2002), contactul ambreiajului climatizare
11	20	Scaune încălzite (2003-2005)
12	5	Comutator proiectoare de ceață (2001-2002), modul 4×4
13	5	Comutator de anulare suprasarcină, senzor combustibil Flex (2001-2003)
14	5	Modul PATS

Număr	Ampere [A]	Descriere
15	5	Modul ștergător spate, bord, TPMS (2001-2003)
16	5	Oglindă electrică, climatizare manuală, TPMS
17	15	Întârziere sec. bobină, economisire baterie, lumini interioare (față și spate), iluminare compartiment portbagaj
18	10	Claxon stânga (2001-2003), pompă combustibil flexibilă (2004-2005)
19	10	RCM, indicator PAD (2001-2002)
20	5	Comutator scaun șofer cu memorie, modul scaun șofer, modul siguranță caroserie (BSM), diodă PATS, senzor de iradiere (2001-2003)
21	5	Set de indicatori, busolă, bobină indicator
22	10	Sistem antiblocare roți (ABS), controler IVD
23	15	2001-2003: comutator poziție pedală frână, releu frână șofer, comutator dezactivare cruise control excesiv
24	15	Brichetă, OBD II, remorcă neutră
25	5	Actuator mod temperatură pentru climatizare suplimentară, bobină încărcare baterie remorcă, TPMS (2004-2005)
26	7,5	Asistență parcare spate, bloc cutie frână, bobină releu lumini de întâlnire (2001-2002), comutator IVD
27	7,5	Întunecare automată oglindă, senzor digital debit cutie, lumini marșarier
28	5	Radio (Pornire)/DVD (Pornire)
29	10	Senzor digital debit cutie, alimentare PWR pentru siguranță nr. 28 (alimentare inițială)
30	5	Lumini de zi (DRL), electrovalvă aer la distanță, controler climatizare DEATC, climatizare manuală, actuator amestec temperatură climatizare manuală

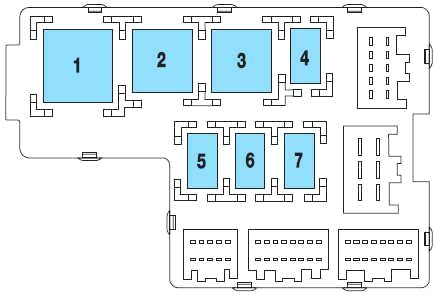

Partea superioară

Aceste relee se găsesc în spatele panoului cutiei de siguranțe din habitaclu.

Număr	Circuite protejate
1	Releu semnalizatoare
2	Dezghețare spate
3	Releu accesorii întârziat
4	Gol
5	Program economisire baterie
6	Gol
7	Gol

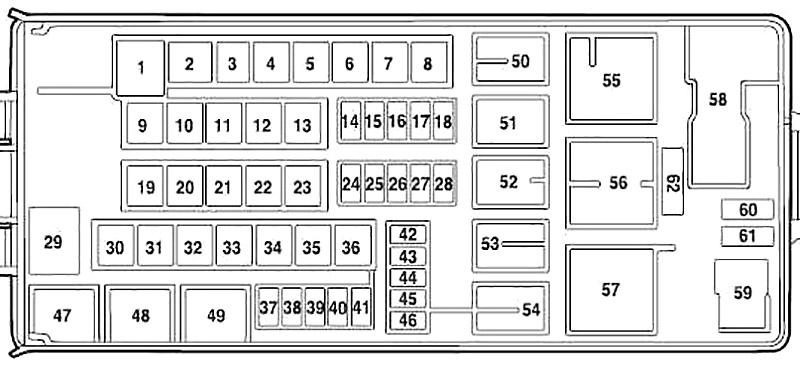

Cutia de siguranțe în compartiment motor

Cutia de distribuție a puterii se află în compartiment motor.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	60	PJB
2	30	BSM
3	20	Ventilator împingător GCC (2001-2002; doar export)
4	30	Dezghețare spate
5	40	Pompă sistem antiblocare roți (ABS)
6	60	Accesoriu întârziat, Geamuri electrice (2004-2005), Audio (2004-2005)
7	20	Punct de putere #2
8	30	Motor cutie 4×4 (2004-2005)
9	20	Punct de putere #1
10	30	Modul ABS (valve)
11	40	PTEC (2001-2003), modul control sistem tracțiune (PCM) (2004-2005)
12	50	Releu aprindere/releu demaror
13	40	Baterie remorcabilă. Semnalizatoare remorcabile
14	10	Lumini de zi (DRL) (Canada), lumini proiectoare de ceață (2001-2002; doar export)
15	15	Memorie (KAPWR) (2001-2002), Memorie (PCM/DEATC/Cluster) (2003-2005), Lămpi plafon (2003-2005)
16	15	Comutator faruri (2001-2003), comutator proiectoare de ceață (2003), lumini de poziție (2004-2005), faruri de poziție automate (2004-2005), bobină releu lumini proiectoare de ceață față (2004-2005)
17	20	4×4 (V-batt 2) (2001-2003)
	5	Viteză dublă 4×4 (bobine releu) (2004-2005)
18	20	4×4 (v-batt 1) (2001-2003), PCM cu ambreiaj viteză dublă 4×4 (2004-2005)
19	20	Releu faruri de întâlnire
20	30	Modul frână electrică remorcă
21	30	Motor ștergător față
22	20	Lampă autovehicul; Faruri de întâlnire
23	30	Aprindere, diodă PCM (2004-2005)
24	20	Lumini proiectoare de ceață spate (2001-2002; doar export)
25	15	Frână on-off (2004-2005)
26	15	Pompă combustibil (2001-2003)
	20	Pompă combustibil (2004-2005)
27	20	Lumini remorcă, protecție pentru remorcă
28	20	Releu claxon
29	60	PJB
30	20	Motor ștergător spate
31	—	Neutilizat
32	—	Neutilizat

Număr	Ampere [A]	Descriere
33	30	Motor auxiliar ventilator
34	30	Scaune electrice, Pedale reglabile
35	20	Punct de alimentare spate (2001-2002)
36	40	Motor ventilator
37	15	Releu ambreiaj climatizare / cutie
38	15	Bobină pe mufă (2001-2003), HEGO (2004-2005), VMV (2004-2005), CMS (2004-2005), ESM (2004-2005), CVS (2004-2005)
39	15	Injectoare/releu pompă combustibil
40	15	Putere PTEC (2001-2003), putere PCM (2004-2005)
41	15	HEGO (2001-2003), VMV (2001-2003), CMS (2001-2003), PTEC (2001-2003), Bobină pe mufă (2004-2005; doar motor 4.6L), Bobină aprindere (2004-2005; doar motor 4.0L)
42	10	Lumină de stop dreapta
43	10	Lumină de stop stânga
44	15	Proiectoare de ceață față
45	5	Comutator presiune frână (2001-2002)
	2	Comutator presiune frână (ABS) (2003-2005)
46	20	Faruri de drum
62	30	Comutator circuit: accesoriu întârziat (2001-2002), comutator electric geamuri (2003-2005)
Releu
47	Releu claxon
48	Releu pompă combustibil
49	Releu lumini de stop
50	Releu lumini fendinebbia
51	Releu IVD polițienesc
	Releu DRL (Canada)
52	Releu ambreiaj climatizare
53	Remorcă partea dreaptă
54	Remorcă partea stângă
55	Releu motor ventilator
56	Releu demaror
57	Releu PTEC
	Releu PCM
58	Releu aprindere
59	Frână partea șoferului activată sau releu DRL (doar Canada)
Diodă
60	Diodă PCM
61	Diodă ambreiaj climatizare

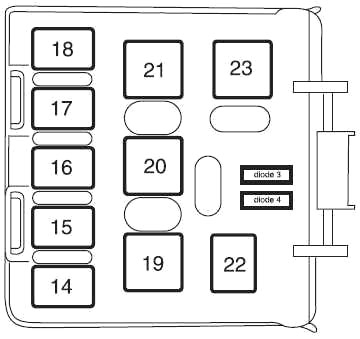

Cutia de relee spate

Cutia de relee se află pe panoul spate al caroseriei partea pasagerului.

Număr	Circuite protejate
14	Nu este utilizat
15	Lumini marșarier pentru remorcă
16	Nu este utilizat
17	Nu este utilizat
18	Nu este utilizat
19	Lumini pentru remorcă
20	Încărcare baterie pentru remorcă
21	Nu este utilizat
22	Lumini de apropiere
23	Nu este utilizat
Diodă
3	Nu este utilizat
4	Nu este utilizat

Cutia de relee auxiliară

Cutia de relee se află pe aripa față dreapta, sub modulul controlului vitezei (vehicule canadiene echipate cu AdvanceTrac).

Număr	Descriere
64	Vehicule de poliție echipate cu AdvanceTrac®
	Motor 4×4 cu două viteze pe partea șoferului (2004-2005)
65	Motor 4×4 cu două viteze în sens invers acelor de ceasornic (2004-2005)
66	Gol

Schema cutiei de siguranțe și relee – Ford Explorer U251

Se referă la vehiculele produse în anii:

2005, 2006, 2007, 2008, 2009, 2010.

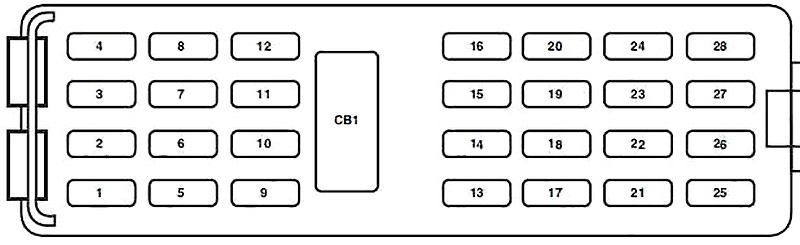

Cutia de siguranțe în habitaclu

Panoul cutiei de siguranțe se află sub bord, partea șoferului. Pentru a scoate o siguranță, utilizați instrumentul de extragere a siguranțelor prezent în cutia panoului cutiei de siguranțe.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	20	Trapă, Pedale reglabile electric, DSM, Scaune Memory, Motor lombar
2	5	Alimentare microcontroler
3	20	Radio, amplificator navigație, modul GPS
4	10	2007-2010: Port diagnostic la bord (OBD II)
	20	2005-2006: Port diagnostic la bord (OBD II)
5	5	Trapă, geam spate coborâbil, iluminare comutator închidere uși (2008-2010), oglindă retrovizoare autoîntunecată (2010), oglindă retrovizoare cu microfon (2008-2009)
6	20	Motor ridicare geam, deblocare/închidere uși
7	15	Frâne/direcție remorcă
8	15	Alimentare comutator aprindere, sistem antifurt pasiv (PATS), bord
9	2	Modul control transmisie 6R/modul control sistem tracțiune (aprindere RUN/START), releu pompă combustibil
10	5	Releu RUN/ACC ștergător față în bord (PDB)
11	5	Pornire radio
12	5	Motor ștergător spate RUN/ACC, releu încărcare baterie remorcă în PDB, radio
13	15	Oglindă încălzită, indicator spate dezaburire manuală climatizare
14	20	Claxon
15	10	Lumini marșarier
16	10	Lumini marșarier remorcă

Număr	Amperi [A]	Descriere
17	10	Modul control limitări, Ocupare pasageri, lampă PAD (2006-2007)
18	10	Comutator Roll Stability Control™ (RSC) (2010), RSC (2010), modul 4×4, comutator 4×4, scaune încălzite, asistență parcare spate (2010)
		Comutator IVD (2006-2009), IVD, Busolă (2006-2009), Oglindă electrocromatică (2006-2009), Modul RSS (2006-2009)
19	—	Neutilizat
20	10	Sistem climatizare, cutie frână, DEATC (2006-2009)
21	—	Neutilizat
22	15	Comutator frână, lumini de stop bicolor, lumină de stop montată sus, toate semnalizatoarele
23	15	Lumini interioare, lumini compartiment motor, economisire baterie, iluminare instrumente, HomeLink®
24	10	Tablou de bord, martor control furt
25	15	Lumini pentru remorcă
26	15	Număr de înmatriculare/lumină poziție spate, lumini poziție față, climatizare manuală
27	15	Lumini de stop tricolore
28	10	Control climat
CB1	25	Comutator automat: Geamuri electrice
Următoarele relee se află pe ambele părți ale panoului cutiei de siguranțe în habitaclu
Releu 1	ACC întârziat
Releu 2	2005-2007: Dezaburire spate
Releu 3	2005-2007: Lumini parcare
Releu 4	2005-2007: RUN/START

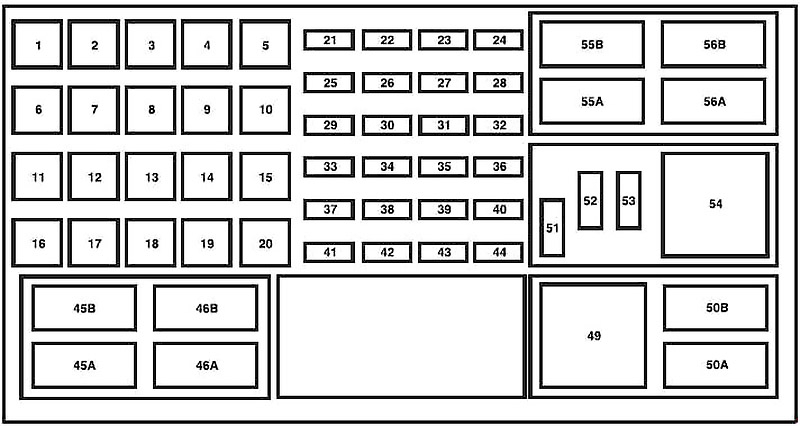

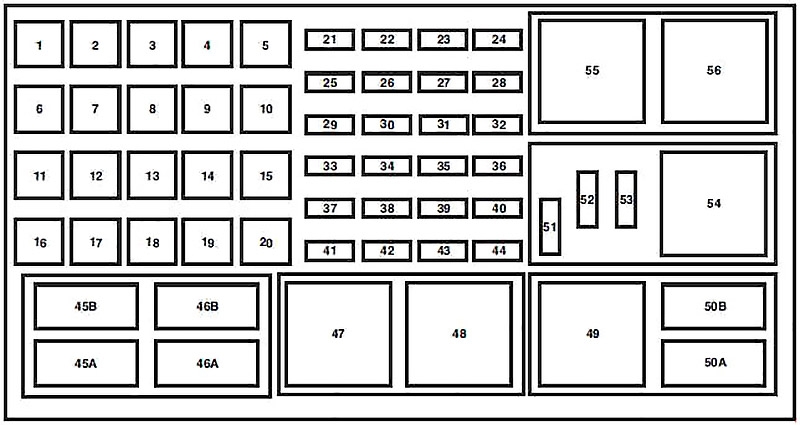

Cutia de siguranțe în compartiment motor

Cutia de distribuție a puterii se află în compartiment motor.

2005-2006

2007-2010

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	50	Alimentare baterie 2 (panou cutia de siguranțe în compartiment motor)
2	50	Alimentare baterie 3 (panou cutia de siguranțe în compartiment motor)
3	50	Alimentare baterie 1 (panou cutia de siguranțe în compartiment motor)
4	30	Pompă combustibil, injectoare
5	30	Scaun a treia rând (stânga)
6	40	2007-2010: Pompă sistem antiblocare roți (ABS)
		2005-2006: Modul IVD
7	40	Modul control sistem tracțiune (PCM)
8	—	Neutilizat
9	—	Neutilizat
10	30	Scaun electric (dreapta)
11	30	Demaror
12	30	Scaun a treia rând (dreapta)
13	30	Încărcător baterie pentru remorcă
14	30	Locuri cu memorie
	40	Locuri fără memorie
15	40	Dezaburire spate, oglinzi încălzite
16	40	Motor ventilator față
17	30	Frâne electronice remorcă
18	30	Motor auxiliar ventilator
19	30	2007-2010: Plăci de curse
20	30	2008-2010: Motor ștergător parbriz față
21	20	Punct de alimentare spate
22	20	Difuzor subwoofer
23	20	4×4
24	10	PCM – menținere putere, ventilare rezervor
25	20	Punct de alimentare față/Brichetă
26	20	Modul 4×4 (doar motor 4,6 l)
27	20	Modul transmisie 6R (doar motor 4.6L)
28	20	Scaune încălzite
29	15	2007-2010: Faruri (dreapta)
	20	2005-2006: Faruri (dreapta)
30	25	Ștergător spate
31	15	Proiectoare de ceață

Număr	Ampere [A]	Descriere
32	5	2007-2010: Oglinzi electrice
33	30	2007-2010: Electrovalvă ABS
		2005-2006: Modul IVD
34	15	Faruri (stânga)
35	10	Ambreiaj climatizare
36	20	Punct de alimentare compartiment consola
37	30	2008-2010: Motor geam partea șoferului
		2005-2007: Ștergător față
38	15	Transmisie 5R (doar motor 4.0L)
39	15	Alimentare PCM
40	15	Ambreiaj ventilator, electrovalvă de ventilație pozitivă (PCV), releu ambreiaj climatizare
41	15	Modul radio satelit, DVD, SYNC®
42	15	Comutator suprasarcină frână, electrovalvă gestionare vapori, senzor debit masic aer, senzor oxigen încălzit în gazele de evacuare (HEGO), EVR, distribuție variabilă cu came (VCT)1 (doar motor 4,6L), VCT2 (doar motor 4,6L), CMCV (4,6 Doar motor L), senzor monitorizare catalizator
43	15	Bobină pe bujie (doar motor 4,6 l), turn bobină (doar motor 4,0 l)
44	15	Injectoare
Releu
45A	Neutilizat
45B	2005-2007: Releu ventilator GCC
46A	Neutilizat
46B	Neutilizat
47	2005-2006: Releu ștergător față
48	2005-2006: releu PCM
49	Releu pompă combustibil
50A	Releu lumini proiectoare de ceață
50B	Releu ambreiaj climatizare
54	Releu încărcător baterie remorcă
55	Releu demaror
55A	Releu PCM
55B	Releu ștergător față
56	Releu ventilator
56A	Releu ventilator
56B	Releu demaror
Diodă
51	Neutilizat
52	2005-2007: Ambreiaj climatizare (diodă)
53	2008-2010: Pornire integrată cu o atingere (OTIS) (diodă)

Schema cutiei de siguranțe și relee – Ford Explorer U502

Se referă la vehiculele produse în anii:

2010, 2011, 2012, 2013, 2014, 2015.

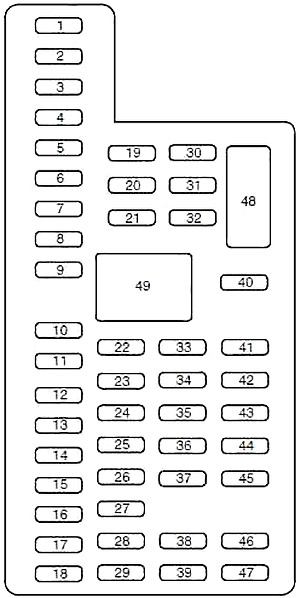

Schema cutiei de siguranțe din habitaclu

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, lângă pedala frânei. Îndepărtați capacul panoului pentru a accesa siguranțele. Pentru a scoate o siguranță, utilizați instrumentul pentru scoaterea siguranțelor situat pe capacul panoului cutiei de siguranțe.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	30	Ridicarea și coborârea geamului părții șoferului
2	15	Neutilizat (de rezervă)
3	30	Ridicarea și coborârea geamului părții pasagerului
4	10	Lumini interioare (consolă plafon, a doua rând, portbagaj), lumină compartiment motor, eliberarea scaunelor în al doilea și al treilea rând, lumini de curtoazie
5	20	Amplificator
6	5	Neutilizat (de rezervă)
7	7,5	Alimentare logică a modulului de memorie
8	10	Neutilizat (de rezervă)
9	10	Display radio de 4 inci, logică hayon spate, panou de finisare electronic, SYNC
10	10	Releu de lucru/accesorii (ștergător, spălător parbriz spate), senzor ploaie
11	10	Instrument bord, display heads-up
12	15	Lumini interioare (consolă plafon, al doilea rând, încărcare), lumini puț, LED container consolă, iluminare
13	15	Semnalizator dreapta, lumini poziție/frâne remorcă dreapta
14	15	Semnalizator stânga, lumini poziție/frâne remorcă stânga
15	15	Lumini marșarier, lumini stop, lumină stop montată sus
16	10	Faruri de întâlnire
17	10	Faruri de drum
18	10	Iluminare tastatură, blocare cutie frână, indicator pornire buton Start, sistem antifurt pasiv, trezire modul control sistem transmisie, activare alimentare scaun spate
19	20	Alimentare modul memorie
20	20	Încuietori
21	10	Acces inteligent, tastatură
22	20	Releu claxon
23	15	Modul control volan, acces inteligent, comutator faruri
24	15	Conector bus date, modul control volan

Număr	Ampere [A]	Descriere
25	15	Deblocare hayon spate
26	5	Modul frecvență radio
27	20	Modul acces inteligent
28	15	Comutator aprindere, comutator pornire cu buton
29	20	Radio, ecran multifuncțional de 8 inch SYNC, modul SYNC, modul sistem poziționare globală
30	15	Lumini de poziție față
31	5	Controler frână remorcă
32	15	Presofuzie 110 V AC, oglindă rabatabilă electric, oglinzi controlate electric, ridicare și coborâre geamuri față cu o singură atingere, iluminare încuietoare ușă, iluminare comutator memorie
33	10	Senzor clasificare pasageri
34	10	Monitor unghi mort, cameră marșarier, sistem detectare marșarier, modul avertizare părăsire bandă, modul încălzire scaune în a doua rând
35	5	Display head-up, senzor umiditate climatizare, sistem management teren, comutator coborâre pantă, senzor aprindere comutator faruri
36	10	2013-2015: Volan încălzit
37	10	Modul control limitări
38	10	Oglindă retrovizoare auto-întunecată, trapă
39	15	Capace faruri de drum
40	10	Lumini de poziție spate, lumini număr înmatriculare, lumini poziție remorcă
41	7,5	Anulare suprasarcină, remorcare/transport
42	5	Neutilizat (de rezervă)
43	10	Neutilizat (de rezervă)
44	10	Neutilizat (de rezervă)
45	5	Neutilizat (de rezervă)
46	10	Modul climatizare
47	15	Proiectoare de ceață, semnalizator stânga și dreapta în oglindă
48	30	Comutator circuit: geamuri spate electrice, geam pasager, buton coborâre (doar partea șoferului), comutator geam șofer
Releu accesorii întârziat
49	Controler caroserie

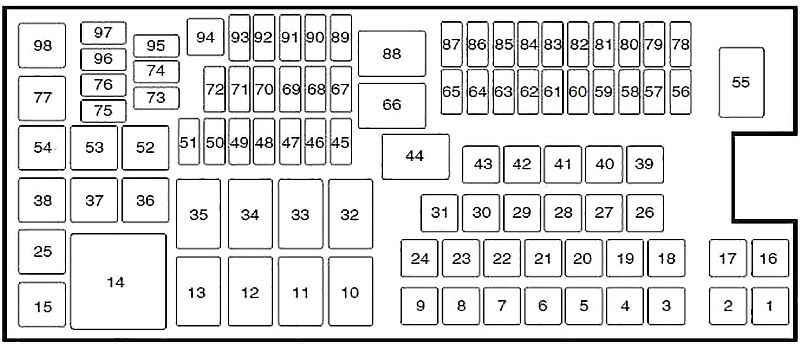

Schema cutiei de siguranțe în compartiment motor

Cutia de distribuție a puterii se află în compartiment motor.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat
2	—	Neutilizat
3	30	Modul control frână remorcă
4	30	Ștergător/Ștergătoare parbriz, spălător parbriz față
5	50	Pompă sistem antiblocare
6	—	Neutilizat
7	30	Ușă portbagaj electrică
8	20	Trapă
9	20	Punct de alimentare #2 (consolă spate)
16	—	Neutilizat
17	40	Punct de alimentare 110 V AC
18	40	Motor ventilator față
19	30	Demaror
20	20	Punct de alimentare #1, Brichetă
21	20	Punct de alimentare #3 (zonă încărcare)
22	30	Modul scaun rândul trei
23	30	Scaun șofer, modul memorie
24	30	Încărcător remorcă
26	40	Dezghețare lunetă spate, oglinzi încălzite
27	20	Punct de alimentare (consolă)
28	30	Scaune cu climatizare
29	40	2013-2015: Ventilator răcire motor #1 putere mare, Ventilator răcire motor #1 și siguranță principală viteză mică
30	40	2013-2015: Ventilator răcire motor #2, siguranță rapidă
31	25	2013-2015: Ventilator răcire motor #1 și #2 siguranță secundară viteză mică
39	40	Motor auxiliar ventilator
40	—	Neutilizat
41	30	2014-2015: Scaune încălzite rândul doi
42	30	Scaun partea pasagerului
43	40	Supape sistem antiblocare
45	5	Senzor ploaie
46	—	Neutilizat
47	—	Neutilizat
48	—	Neutilizat
49	—	Neutilizat
50	15	Oglinzi încălzite
51	—	Neutilizat
56	15	2012-2015: Modul control transmisie
57	20	Faruri stânga intensitate mare
58	10	Senzor alternator
59	10	Comutator/opritor frână
60	10	Lumini marșarier remorcă
61	20	Deblocare scaun rândul doi
62	10	Ambreiaj climatizare
63	15	Lumini frână/frână remorcă
64	15	Ștergător spate
65	30	Pompă combustibil
67	20	Putere vehicul #2 (componente sistem transmisie legate de emisii)
68	20	2013-2015: Putere vehicul #4 (bobine de aprindere)
	15	2010-2012: Putere vehicul #4 (bobine de aprindere)
69	20	2013-2015: Putere vehicul #1 (modul control sistem transmisie)

Număr	Ampere [A]	Descriere
15	2010-2012: Putere vehicul #1 (modul control sistem transmisie)
70	10	Putere vehicul #3 (bobină), modul tracțiune integrală, control compresor climatizare variabilă
71	—	Neutilizat
72	—	Neutilizat
73	—	Neutilizat
74	—	Neutilizat
75	—	Neutilizat
76		Neutilizat
78	20	Far dreapta intensitate mare
79	5	Control adaptiv viteză de croazieră
80	—	Neutilizat
81	—	Neutilizat
82	15	Etanșare spate
83	—	Neutilizat
84	20	Lumini remorcă
85	—	Neutilizat
86	7,5	Alimentare menținere modul control sistem transmisie, releu modul control sistem transmisie, electrovalvă ventilare rezervor
87	5	Bobină releu pornire/aprindere
89	5	Față, bobină releu ventilator, modul electronic asistență direcție
90	10	Modul control sistem transmisie, modul control cutie, modul control motor (motor 2,0 l)
91	10	Control adaptiv viteză de croazieră
92	10	Modul sistem antiblocare roți, Plant EVAC și umplere
93	5	Motor ventilator spate, dezghețare spate, releu încărcare baterie remorcă
94	30	Panou cutia de siguranțe habitaclu – pornire/aprindere
95	—	Neutilizat
96	—	Neutilizat
97	—	Neutilizat
Relee
10	Releu deblocare scaun spate al treilea rând
11	Releu dezghețare lunetă spate
12	Releu încărcare baterie remorcă
13	Releu motor demaror
14	2013-2015: Releu ventilator răcire motor #2 viteză mare
15	Releu pompă combustibil
25	Neutilizat
32	Releu auxiliar motor ventilator
33	2013-2015: Releu ventilator răcire motor #1 și #2 viteză mică #2
34	Releu motor ventilator
35	2013-2015: Releu ventilator răcire motor #1 viteză mare, ventilator răcire motor #1 și releu viteză mică #1
36	Neutilizat
37	Releu dreapta lumini stop/mers înapoi remorcă
38	Releu rezervă pentru remorcă
44	Releu ștergător spate
52	Neutilizat
53	Releu stânga lumini stop/semnalizator remorcă
54	Neutilizat
55	Releu ștergător
66	Releu modul control sistem transmisie
77	Releu lumini parcare remorcă
88	Releu pornire/aprindere
98	Releu ambreiaj climatizare

Ford Explorer – schema cutiei de siguranțe

Anul producției: 2016.

Habitaclu

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, aproape de pedala frânei.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	10 A	Faruri; Program de economisire a bateriei.
2	7,5A	Comutator scaun cu memorie (sprijin lombar).
3	20A	Releu de deblocare modul control.
4	5A	Controler electronic frâne aftermarket.
5	20A	Modul scaun încălzit spate.
6	—	Neutilizat.
7	—	Neutilizat.
8	—	Neutilizat.
9	—	Neutilizat.
10	5A	Tastatură fără cheie Securicode™; Portbagaj spate fără mâini.
11	5A	Modul climatizare spate.
12	7,5A	Modul climatizare față.
13	7,5A	Instrument bord; Conexiune date inteligentă; Modul control coloana volan.
14	—	Neutilizat.
15	10 A	Alimentare conexiune date inteligentă; Display heads-up.
16	—	Neutilizat.
17	5A	Panou finisaj electronic.
18	5A	Comutator activat prin buton; Aprindere; Blocare chei.

Număr	Ampere [A]	Descriere
19	7,5 A	Comutator control transmisie (remorcare).
20	—	Neutilizat.
21	5A	Comutator gestionare teren; Display heads-up; Senzor de umiditate.
22	5A	Senzor clasificare pasageri.
23	10 A	Alimentare întârziată accesorii; Geamuri electrice; Trapă; Releu oglindă rabatabilă; Invertor curent continuu; Iluminare comutator geam/trapă.
24	20A	Releu închidere centralizată.
25	30A	Motor geam față inteligent partea stângă; Modul zonă ușă.
26	30A	Motor geam față inteligent partea dreaptă; Modul zonă ușă.
27	30A	Acoperiș panoramic.
28	20A	Amplificator Sony -10 canale.
29	30A	Amplificator Sony -14 canale.
30	—	Neutilizat.
31	—	Neutilizat.
32	10 A	SYNC; Modul GPS; Display; Receptor frecvențe radio.
33	20A	Radio.
34	30A	Releu pornire.
35	5A	Modul control immobilizator.
36	15 A	Modul avertizare părăsire bandă; Faruri automate; Oglinzi EC; Scaune spate încălzite.
37	20A	Volan încălzit.
38	30A	Motor geam față stânga; Motoare geamuri electrice spate.

Compartiment motor

Panoul electric se află în compartiment motor.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	20A	Alimentarea modulului control al grupului propulsor.
2	20A	Emisii motor (MIL).
3	20A	Bobină releu control ambreiaj climatizare; VAC; Grile active.
4	20A	Bobine de aprindere.
5	—	Gol.
6	—	Gol.
7	—	Gol.
8	—	Gol.
9	—	Gol.
10	15A	Oglinzi încălzite.
11	—	Ventilator electronic răcire partea dreaptă 3 relee.
12	40A	Lunetă încălzită.
13	—	Gol.
14	—	Releu modul control grup propulsor.
15	20A	Alimentare releu claxon.
16	10 A	Alimentare releu ambreiaj climatizare.
17	—	Releu lunetă încălzită și oglinzi încălzite.
18	—	Releu motor ventilator spate.
19	—	Gol.
20	—	Releu ventilator răcire partea stângă.
21	—	Serie ventilatoare răcire/releu paralel.
22	25A	Releu electronic ventilator 2.
23	—	Gol.
24	—	Gol.
25	—	Gol.
26	30A	Electrovalve sistem antiblocare roți.
27	30A	Alimentare releu încărcare baterie remorcă.
28	—	Gol.
29	—	Releu demaror.
30	—	Gol.
31	10 A	Servodirecție electrică.
32	10 A	Modul sistem antiblocare roți.
33	10 A	Modul control grup propulsor (ISPR).
34	10 A	Sistem informații unghi mort; Cruise control adaptiv; Cameră față; Cameră spate.
35	—	Gol.
36	—	Releu motor ventilator.
37	—	Releu încărcare baterie remorcă.
38	—	Releu ambreiaj compresor climatizare.
39	—	Releu claxon.
40	—	Gol.
41	40A	Motor ventilator spate.
42	—	Gol.
43	40A	Motor ventilator față.
44	50A	Bus modul calitate tensiune.
45	40A	Releu electronic ventilator 1.
46	30A	Controler frână remorcă pentru tractare.
47	—	Gol.
48	50A	Bus RP1 modul control caroserie.
49	—	Gol.

Număr	Ampere [A]	Descriere
50	50A	Bus RP2 al modulului controler caroserie.
51	50A	Releu electronic al ventilator 3.
52	60A	Pompă a sistemului antiblocare roți (ABS).
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	40A	Invertor.
57	—	Neutilizat.
58	—	Neutilizat.
59	—	Neutilizat.
60	20A	Punct de alimentare (recipient în consola față).
61	—	Neutilizat.
62	20A	Punct de alimentare (bord).
63	30A	Pompă combustibil.
64	—	Neutilizat.
65	20A	Punct de alimentare (2° rând) (fără încărcător USB).
66	—	Neutilizat.
67	20A	Punct de alimentare (zona de încărcare).
68	—	Neutilizat.
69	30A	Ușă electrică portbagaj.
70	20A	Lumini de stop și semnalizatoare stânga și dreapta pentru remorcă.
71	—	Neutilizat.
72	30A	Scaune încălzite/răcite.
73	30A	Modul scaun partea șoferului; Alimentare scaun partea șoferului.
74	30A	Alimentare scaun partea pasagerului.
75	30A	Motor ștergător față.
76	—	Neutilizat.
77	—	Neutilizat.
78	30A	Releu modul electric scaun rabatabil al treilea rând.
79	30A	Releu demaror.
80	—	Neutilizat.
81	10 A	Releu lumină de avarie pentru remorcă.
82	—	Neutilizat.
83	10 A	Comutator/opritor frână.
84	—	Neutilizat.
85	5A	Încărcător USB de al doilea rând (dacă este echipat).
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.
89	—	Neutilizat.
90	—	Neutilizat.
91	—	Neutilizat.
92	15 A	Releu multi-control modul scaun.
93	10 A	Senzor alternator.
94	15A	Releu ștergător spate.
95	15A	Releu ștergător spate.
96	10 A	Alimentare bobină releu modul control grup propulsor.
97	5A	Senzor ploaie.
98	20A	Motoare scaune în al doilea rând.
99	20A	Releu lumini de poziție pentru remorcă.

Ford Explorer – schema cutiei de siguranțe

Anul producției: 2017.

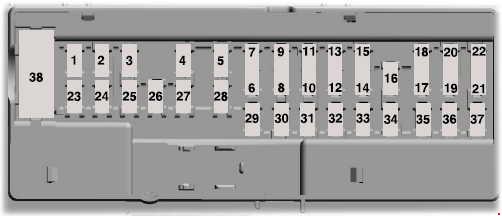

Habitaclu

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, aproape de pedala frânei.

Număr	Amperi [A]	Descriere
Număr	Amperi [A]	Descriere
1	10 A	Lumini de solicitare. Program economisire baterie.
2	7,5A	Comutator scaun cu memorie (sprijin lombar).
3	20A	Releu de deblocare modul control.
4	5A	Modul control frână aftermarket.
5	20A	Modul scaun încălzit spate.
6	—	Neutilizat.
7	—	Neutilizat.
8	—	Neutilizat.
9	—	Neutilizat.
10	5A	Tastatură fără cheie Securicode™; Portbagaj fără mâini.
11	5A	Modul climatizare spate.
12	7,5A	Modul climatizare față.
13	7,5A	Tablou de bord; Conexiune date inteligentă; Modul control coloana volan.
14	10 A	Modul putere extinsă.
15	10 A	Alimentare conexiune date inteligentă; Afișaj heads-up.
16	—	Neutilizat.
17	5A	Panou finisaj electronic.
18	5A	Comutator activat prin buton; Aprindere; Blocare chei.

Număr	Amperi [A]	Descriere
19	7,5 A	Comutator control transmisie.
20	—	Neutilizat.
21	5A	Comutator gestionare teren; Display heads-up; Senzor de umiditate.
22	5A	Senzor clasificare pasageri.
23	10 A	Alimentare accesorii întârziată; Geamuri electrice; Trapă; Releu oglindă rabatabilă; Invertor curent continuu; Iluminare comutator geam/trapă.
24	20A	Releu închidere centralizată.
25	30A	Motor geam față inteligent partea stângă; Modul zonă ușă.
26	30A	Motor geam față inteligent partea dreaptă; Modul zonă ușă.
27	30A	Trapă.
28	20A	Amplificator Sony -10 canale.
29	30A	Amplificator Sony -14 canale.
30	—	Neutilizat.
31	—	Neutilizat.
32	10 A	SYNC; Modul GPS; Display; Receptor radiofrecvență.
33	20A	Radio.
34	30A	Releu pornire/aprindere.
35	5A	Modul control limitări; Modul putere extinsă.
36	15 A	Modul avertizare părăsire bandă; Faruri automate; Oglinzi EC; Scaune încălzite spate.
37	20A	Volan încălzit.
38	30A	Motor geam față stânga; Motoare geamuri electrice spate.

Compartiment motor

Panoul electric se află în compartimentul motor.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	20A	Alimentarea modulului control al sistemului de propulsie.
2	20A	Emisii motor (MIL).
3	20A	Bobină releu control ambreiaj climatizare; VAC; Obloane active radiator.
4	20A	Bobine de aprindere.
5	—	Neutilizat.
6	—	Neutilizat.
7	—	Neutilizat.
8	—	Neutilizat.
9	—	Neutilizat.
10	15A	Oglinzi încălzite.
11	—	Ventilator electronic răcire partea dreaptă 3 relee.
12	40A	Lunetă încălzită.
13	—	Neutilizat.
14	—	Releu modul control sistem propulsie.
15	20A	Alimentare releu claxon.
16	10 A	Alimentare releu ambreiaj climatizare.
17	—	Releu lunetă încălzită și oglinzi încălzite.
18	—	Releu motor ventilator spate.
19	—	Neutilizat.
20	—	Releu ventilator răcire partea stângă.
21	—	Serie ventilatoare răcire/releu paralel.
22	25A	Releu electronic ventilator 2.
23	—	Neutilizat.
24	—	Neutilizat.
25	—	Neutilizat.
26	30A	Electrovalve sistem antiblocare roți.
27	30A	Alimentare releu încărcare baterie remorcă.
28	—	Neutilizat.
29	—	Releu pornire/aprindere.
30	—	Neutilizat.
31	10 A	Servodirecție electrică.
32	10 A	Modul sistem antiblocare roți.
33	10 A	Modul control sistem propulsie (ISPR).
34	10 A	Sistem informații unghi mort; Cruise control adaptiv; Cameră frontală; Cameră spate.
35	—	Neutilizat.
36	—	Releu motor ventilator.
37	—	Releu încărcare baterie remorcă.
38	—	Releu ambreiaj compresor climatizare.
39	—	Releu claxon.
40	—	Neutilizat.
41	40A	Motor ventilator spate.
42	—	Neutilizat.
43	40A	Motor ventilator față.
44	50A	Bus modul calitate tensiune.
45	40A	Releu electronic ventilator 1.
46	30A	Controler frână remorcă pentru tractare.
47	—	Neutilizat.
48	50A	Bus RP1 modul control caroserie.
49	—	Neutilizat.

Număr	Amperi [A]	Descriere
50	50A	Bus RP2 al modulului controler caroserie.
51	50A	Releu electronic al ventilator 3.
52	60A	Pompă a sistemului antiblocare roți (ABS).
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	40A	Invertor.
57	—	Neutilizat.
58	—	Neutilizat.
59	—	Neutilizat.
60	20A	Punct de alimentare (recipient în consola față).
61	—	Neutilizat.
62	20A	Punct de alimentare (bord).
63	30A	Pompă combustibil.
64	—	Neutilizat.
65	20A	Punct de alimentare (2° rând) (fără încărcător USB).
66	—	Neutilizat.
67	20A	Punct de alimentare (zonă de încărcare).
68	—	Neutilizat.
69	30A	Ușă spate electrică.
70	15 A	Lumini de stop și semnalizator semnalizatoare stânga și dreapta pentru remorcă.
71	—	Neutilizat.
72	30A	Scaune încălzite/răcite.
73	30A	Modul scaun partea șoferului; Alimentare scaun partea șoferului.
74	30A	Alimentare scaun partea pasagerului.
75	30A	Motor ștergător parbriz față.
76	—	Neutilizat.
77	—	Neutilizat.
78	30A	Releu modul electric scaun rabatabil al treilea rând.
79	30A	Releu demaror.
80	—	Neutilizat.
81	10 A	Releu lumină de urgență pentru remorcă.
82	—	Neutilizat.
83	10 A	Comutator/opritor frâne.
84	—	Neutilizat.
85	5A	Încărcător USB al doilea rând (dacă este prezent în echipare).
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.
89	—	Neutilizat.
90	—	Neutilizat.
91	—	Neutilizat.
92	15 A	Releu multi-control modul scaun.
93	10 A	Senzor alternator.
94	15A	Releu ștergător spate.
95	15A	Releu ștergător spate.
96	10 A	Alimentare bobină releu modul control grup propulsor.
97	5A	Senzor ploaie.
98	20A	Motoare scaune în al doilea rând.
99	20A	Releu lumini de poziție pentru remorcă.

Ford Explorer – schema cutiei de siguranțe

Anul producției: 2018, 2019.

Habitaclu

Panoul cutiei de siguranțe se află sub și în partea stângă a volanului, aproape de pedala frânei.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	10 A	2018: Becuri de solicitare; Program economisire baterie; 2019: Nu este utilizat.
2	7,5A	Comutator scaun cu memorie (putere lombară).
3	20A	Releu de deblocare modul.
4	5A	Controler frână electrică piață secundară.
5	20A	Modul scaun încălzit spate.
6	—	Nu este utilizat.
7	—	Nu este utilizat.
8	—	Nu este utilizat.
9	—	Nu este utilizat.
10	5A	Modem integrat. Ridicător încărcare fără mâini.
11	5A	Modul climatizare spate; Tastatură fără cheie Securicode™; Modul hayon spate.
12	7,5A	Modul climatizare față.
13	7,5A	Tablou de bord instrumente; Conexiune date inteligentă; Modul control coloana volan.
14	10 A	Modul putere extinsă.
15	10 A	Alimentare conexiune date inteligentă; Afișaj heads-up.
16	—	Nu este utilizat.
17	5A	Panou finisare electronic.
18	5A	Comutator activat prin buton; Aprindere; Blocare cheie.

Număr	Amperi [A]	Descriere
19	7,5A	Comutator control transmisie.
20	—	Neutilizat.
21	5A	Comutator gestionare teren; Display heads-up; Senzor de umiditate.
22	5A	Senzor clasificare pasageri.
23	10 A	Putere accesoriu întârziată; Geamuri electrice; Trapă; Releu oglinzi rabatabile; Invertor curent continuu; Iluminare comutator geam/trapă.
24	20A	Releu închidere centrală.
25	30A	Motor geam față inteligent partea stângă; Modul zonă ușă.
26	30A	Motor geam față inteligent partea dreaptă; Modul zonă ușă.
27	30A	Trapă.
28	20A	Amplificator Sony -10 canale.
29	30A	Amplificator Sony -14 canale.
30	—	Neutilizat.
31	—	Neutilizat.
32	10 A	Modul SYNC; Modul GPS; Display; Receptor frecvențe radio.
33	20A	Radio.
34	30A	Releu demaror.
35	5A	Modul control limitări; Modul putere extinsă.
36	15 A	Modul avertizare părăsire bandă; Faruri automate; Oglinzi EC; Scaune spate încălzite.
37	20A	Volan încălzit.
38	30A	Motor geam față stânga; Motoare geamuri electrice spate.

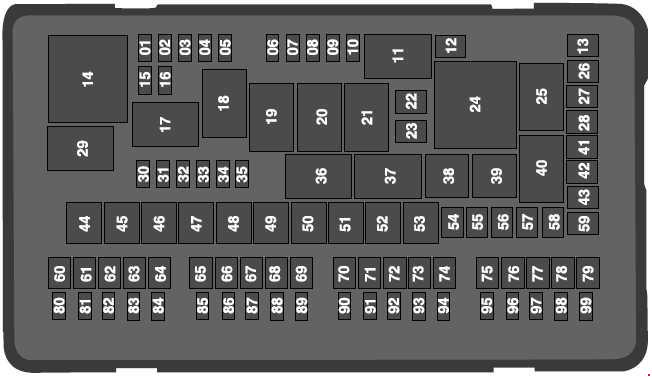

Motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	20A	Puterea modulului control al grupului propulsor.
2	20A	Emisii motor (MIL).
3	20A	Bobină releu control ambreiaj climatizare; Compresor climatizare variabil; Obloane active.
4	20A	Bobine de aprindere.
5	—	Neutilizat.
6	—	Neutilizat.
7	—	Neutilizat.
8	—	Neutilizat.
9	—	Neutilizat.
10	15A	Oglinzi încălzite.
11	—	2018: Ventilator electronic dreapta 3 relee. 2019: Neutilizat
12	40A	Geam spate încălzit.
13	—	Neutilizat.
14	—	Releu modul control grup propulsor.
15	20A	Puterea releului claxon.
16	10 A	Alimentare releu ambreiaj climatizare.
17	—	Releu geam spate încălzit și oglinzi încălzite.
18	—	Releu motor ventilator spate.
19	—	Neutilizat.
20	—	Releu ventilator răcire partea stângă.
21	—	Serii ventilatoare răcire/releu paralel.
22	25 A	Releu electronic ventilator 2.
23	—	Neutilizat.
24	—	2018: Neutilizat. 2019: Ventilator electronic dreapta 3 relee
25	—	Neutilizat.
26	30A	Electrovalve sistem antiblocare roți.
27	30A	Puterea releului încărcare baterie remorcă.
28	—	Neutilizat.
29	—	Releu demaror.
30	—	Neutilizat.
31	10 A	Servodirecție electrică.
32	10 A	Modul sistem antiblocare roți.
33	10 A	Modul control grup propulsor (poziția întrerupătorului de aprindere – lucru).
34	10 A	Sistem informații unghi mort; Cruise control adaptiv; Cameră față; Cameră spate.
35	—	Neutilizat.
36	—	Releu motor ventilator.
37	—	Releu încărcare baterie remorcă.
38	—	Releu ambreiaj compresor climatizare.
39	—	Releu claxon.
40	—	Neutilizat.
41	40A	Motor ventilator spate.
42	—	Neutilizat.
43	40A	Motor ventilator față.
44	50A	Bus modul calitate tensiune.
45	40A	Releu electronic ventilator 1.
46	30A	Controler frână remorcă pentru tractare.
47	—	Neutilizat.
48	50A	Bus RP1 modul control caroserie.
49	—	Neutilizat.

Număr	Ampere [A]	Descriere
50	50A	Bus RP2 al modulului controler caroserie.
51	50A	Releu electronic ventilator 3.
52	60A	Pompă sistem antiblocare.
53	—	Neutilizat.
54	—	Neutilizat.
55	—	Neutilizat.
56	40A	Invertor.
57	—	Neutilizat.
58	—	Neutilizat.
59	—	Neutilizat.
60	20A	Punct de alimentare (recipient în consola față).
61	—	Neutilizat.
62	20A	Punct de alimentare (bord).
63	30A	Pompă combustibil.
64	—	Neutilizat.
65	20A	Punct de alimentare (2° rând) (fără încărcător USB).
66	—	Neutilizat.
67	20A	Punct de alimentare (zonă de încărcare).
68	—	Neutilizat.
69	30A	Ușă electrică portbagaj.
70	15 A	Lumini de stop și semnalizatoare stânga și dreapta pentru remorcă.
71	—	Neutilizat.
72	30A	Scaune încălzite/răcite.
73	30A	Modul scaun partea șoferului; Alimentare scaun partea șoferului.
74	30A	Alimentare scaun partea pasagerului.
75	30A	Motor ștergător față.
76	—	Neutilizat.
77	—	Neutilizat.
78	30A	Releu modul electric scaun rabatabil al treilea rând.
79	30A	Releu demaror.
80	—	Neutilizat.
81	10 A	Releu lumină de urgență pentru remorcă.
82	20A	2018: Neutilizat. 2019: Blocare coloana volan (dacă este echipare).
83	10 A	Comutator/opritor frână.
84	—	Neutilizat.
85	5A	Încărcător USB al doilea rând (dacă este echipare).
86	—	Neutilizat.
87	—	Neutilizat.
88	—	Neutilizat.
89	—	Neutilizat.
90	—	Neutilizat.
91	—	Neutilizat.
92	15A	Releu multicolor modul scaun.
93	10 A	Senzor alternator.
94	15A	Releu spălător spate.
95	15A	Releu ștergător spate.
96	10 A	Putere bobină releu modul control grup propulsor.
97	5A	Senzor ploaie.
98	20A	Motoare scaune în al doilea rând.
99	20A	Releu lumini de poziție pentru remorcă.

Ford Explorer – schema cutiei de siguranțe

Anul producției: 2020, 2021.

Siguranțe brichetă (prize de alimentare) în Ford Explorer sunt siguranțele 2(față), 33(portbagaj) în cutia de siguranțe din compartiment motor.

Vehicule produse din 08.04.2019

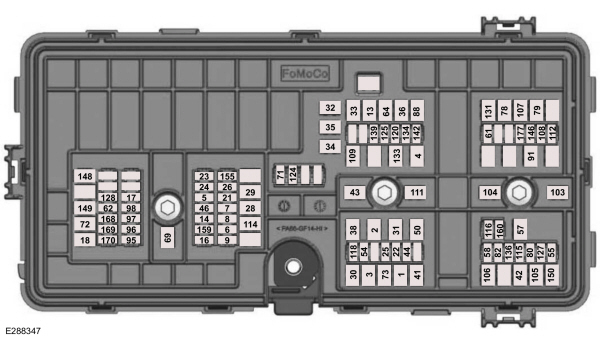

Cutia de siguranțe din compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	40A	Modul control al sistemelor caroseriei – alimentare baterie 1.
2	20A	Priză alimentare în consola principală.
3	40A	Modul control al sistemelor caroseriei – alimentare baterie 2.
4	30A	Pompă combustibil.
5	5A	Alimentare auxiliară modul control grup propulsor.
6	20A	Alimentare modul control grup propulsor.
7	20A	Electromagnet electrovalvă de ventilare rezervor combustibil; Modul control vapori combustibil; Sistem recuperare căldură gaze evacuare (vehicul hibrid); Electrovalvă control presiune rezervor combustibil (vehicul hibrid); Electrovalvă alimentare combustibil (vehicul hibrid cu posibilitate reîncărcare la rețea electrică); Electrovalvă blocare vapori; Sondă lambda universală 11; Sondă lambda universală 21; Senzor funcționare catalizator 12; Senzor funcționare catalizator 22; Electrovalvă ventilare vapori combustibil.
8	20A	Bobină releu ventilator răcire; Cutia de siguranțe de deconectare a bateriei; Pompă ulei cutie; Pompă auxiliară lichid răcire; Capac rezervor combustibil (vehicul hibrid); Electrovalvă bypass lichid răcire; Ecrane active grilă admisie aer.
9	20A	Bobine de aprindere.
13	40A	Releu motor ventilator față.
14	15A	Pompă ulei cutie; Ambreiaj compresor variabil sistem climatizare; Pompe auxiliare (vehicul hibrid).
16	15A	Alimentare releu pompă lichid ștergere parbriz față și spate.
17	5A	Indicator stare încărcare (vehicul hibrid)
18	30A	Demaror.
21	10A	Motoare reglare faruri; Faruri adaptive.
22	10A	Sistem electric asistență direcție.
23	10A	Modul sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
24	10A	Modul control grup propulsor; Modul control sistem hibrid.
25	10A	Senzor calitate aer; Cameră 360 grade cu sistem asistență parcare; Cameră spate; Sistem monitorizare unghi mort; Modul pilot automat adaptiv.
26	15A	Modul control cutie de viteze.
28	40A	Electrovalve sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
29	60A	Pompă sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
30	30A	Modul scaun partea șoferului.
31	30A	Motor scaun partea pasagerului.
32	20A	Priză alimentare în compartiment motor sistem multimedia.
33	20A	Priză alimentare în spațiul de încărcare spate.
34	20A	Priză alimentare la capătul consolei.
35	20A	Priză alimentare 4.
36	40A	Invertor.
38	30A	Modul scaun cu sistem încălzire și climatizare.
41	30A	Modul uși electrice spate.
42	30A	Modul control frână remorcă.
43	60A	Modul control al sistemelor caroseriei.
44	10A	Comutator/activator frână.
46	15A	Modul control încărcare baterie (vehicul hibrid)
50	40A	Geam spate încălzit.
54	20A	Volan încălzit.
55	20A	Lumini de parcare remorcă.
57	30A	Încărcare baterie remorcă.
58	10A	Lumini mers înapoi remorcă.
61	15A	Modul scaun multi-contur.
62	15A	Pompă lichid ștergere faruri.
64	40A	Modul tracțiune integrală.
69	30A	Motor ștergător față.
71	15A	Motor ștergător spate.

Număr	Ampere [A]	Descriere
72	20A	Neutilizat (de rezervă).
73	30A	Modulul ușii partea șoferului.
78	50A	Încălzirea geamului față, partea stângă.
79	50A	Încălzirea geamului față, partea dreaptă.
80	20A	Cârlig de remorcare.
82	20A	Neutilizat (de rezervă).
88	20A	Motor ventilator spate.
91	20A	Modul iluminare remorcă.
95	15A	Modul control aprindere integrat (vehicul hibrid).
96	15A	Neutilizat (de rezervă).
97	10A	Climatizare electrică (vehicul hibrid); Încălzitor înaltă tensiune cu coeficient de temperatură pozitiv (vehicul hibrid).
98	10A	Electrovalvă proporțională lichid de răcire – baterie tracțiune (vehicul hibrid).
103	50A	Neutilizat (de rezervă).
104	50A	Neutilizat (de rezervă).
105	40A	Neutilizat (de rezervă).
106	40A	Neutilizat (de rezervă).
107	40A	Neutilizat (de rezervă).
108	20A	Neutilizat (de rezervă).
109	30A	Modulul ușii partea pasagerului.
111	30A	Alimentare sistem monitorizare tensiune modul control sisteme caroserie.
112	20A	Neutilizat (de rezervă).
114	50A	Neutilizat (de rezervă).
115	20A	Amplificator.
116	5A	Neutilizat (de rezervă).
118	30A	Scaune încălzite în a doua rând.
120	15A	Injectoare combustibil punctuale.
124	5A	Senzor ploaie.
125	5A	Încărcător USB inteligent 1.
127	20A	Amplificator.
128	15A	Neutilizat (de rezervă).
131	40A	Modul scaun rabatabil electric.
133	15A	Parcare ștergătoare încălzite.
134	10A	Sistem audio-video familial.
136	20A	Neutilizat (de rezervă).
139	5A	Încărcător USB inteligent 2.
142	5A	Cameră stradală.
146	15A	Modul electronic control baterie.
148	30A	Modul far stânga.
149	30A	Modul far dreapta.
150	40A	Neutilizat (de rezervă).
155	25A	Modul control transmisie (vehicul hibrid).
159	15A	Invertor DC/DC (vehicul hibrid).
160	10A	Neutilizat (de rezervă).
168	20A	Conector pentru deconectare serviciu joasă tensiune.
169	10A	Pompă lichid răcire (vehicul hibrid).
170	10A	Pompă lichid răcire – baterie tracțiune (vehicul hibrid).   Sirenă avertizare pietoni (vehicul hibrid).
177	10A	Neutilizat (de rezervă).

Cutia de siguranțe în habitaclu

Cutia de siguranțe se află sub bord, pe partea stângă a coloanei volanului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat.
2	10A	Trapă; ERA-GLONAS; eCall; Modulul unității de control al sistemului telematic; Invertor; Grup de întrerupătoare în ușa șoferului.
3	7,5A	Comutator memorie pentru reglarea scaunului; Modul de încărcare wireless al accesoriilor; Comutatoare scaune.
4	20A	Neutilizat (de rezervă).
5	—	Neutilizat.
6	10A	Neutilizat.
7	10A	Alimentare conector smart diagnostic.
8	5A	Modemul unității de control al sistemului telematic; Modul control funcție deschidere/închidere uși spate fără utilizarea mâinilor; Modul uși spate electrice.
9	5A	Comutator tastatură; Sistem climatizare spate.
10	—	Neutilizat.
11	—	Neutilizat.
12	7,5A	Cap climatizare; Modul cutie automată.
13	7,5A	Modul control coloana volan; Conector smart diagnostic; Set semnalizatoare.
14	15A	Neutilizat (de rezervă).
15	15A	SYNC; Panou control integrat.
16	—	Neutilizat.
17	7,5A	Modul control faruri.
18	7,5A	Neutilizat (de rezervă).

Număr	Ampere [A]	Descriere
19	5A	Comutator faruri; Butonul comutatorului de aprindere.
20	5A	Comutator de aprindere; Modulul unității de control al sistemului telematic; Electrovalvă de blocare a cheii.
21	5A	Gol.
22	5A	Gol (de rezervă).
23	30A	Gol (de rezervă).
24	30A	Trapă.
25	20A	Gol (de rezervă).
26	30A	Gol (de rezervă).
27	30A	Gol (de rezervă).
28	30A	Gol (de rezervă).
29	15A	Gol (de rezervă).
30	5A	Conector frână remorcă.
31	10A	Comutator de gestionare a condusului off-road; Comutator de selecție a modului de condus; Modul transmițător-receptor.
32	20A	Modul control sistem audio.
33	—	Gol.
34	30A	Releu de aprindere/demarare.
35	5A	Gol (de rezervă).
36	15A	Modul sistem asistență parcare; Modul procesare imagini A.
37	20A	Gol (de rezervă).
38	30A	Geam electric control stânga pe spate; Geam electric control dreapta pe spate

Vehicule produse din 21.09.2020

Cutia de siguranțe în compartiment motor

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	40A	Modul control al sistemelor caroseriei – alimentare baterie 1.
2	20A	Priză alimentare în consola principală.
3	40A	Modul control al sistemelor caroseriei – alimentare baterie 2.
4	30A	Pompă combustibil.
5	5A	Alimentare auxiliară modul control grup propulsor.
6	20A	Alimentare modul control grup propulsor.
7	20A	Electromagnet supapă de ventilare rezervor combustibil; Modul control vapori combustibil; Sistem recuperare căldură gaze evacuare (vehicul hibrid); Supapă control presiune rezervor combustibil (vehicul hibrid); Supapă alimentare combustibil (vehicul hibrid cu posibilitate reîncărcare la rețea electrică); Supapă blocare vapori; Sondă lambda universală 11; Sondă lambda universală 21; Senzor funcționare catalizator 12; Senzor funcționare catalizator 22; Supapă ventilare vapori combustibil.
8	20A	Bobină releu ventilator răcire; Cutia de siguranțe deconectare baterie; Pompă ulei cutie; Pompă auxiliară lichid răcire; Capac rezervor combustibil (vehicul hibrid); Supapă bypass lichid răcire; Ecrane active grilă admisie aer.
9	20A	Bobine de aprindere.
13	40A	Releu motor ventilator față.
14	15A	Pompă ulei cutie; Ambreiaj compresor variabil sistem climatizare; Pompe auxiliare (vehicul hibrid).
16	15A	Alimentare releu pompă lichid ștergător față și spate.
17	5A	Indicator stare încărcare (vehicul hibrid)
18	30A	Demaror.
21	10A	Motoare reglare faruri; Faruri adaptive.
22	10A	Sistem electric asistență direcție.
23	10A	Modul sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
24	10A	Modul control grup propulsor; Modul control sistem hibrid.
25	10A	Senzor calitate aer; Cameră 360 grade cu sistem asistență parcare; Cameră spate; Sistem monitorizare unghi mort; Modul cruise control adaptiv.
26	15A	Modul control cutie de viteze.
28	40A	Supape sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
29	60A	Pompă sistem frânare care previne blocarea roților în timpul frânării cu frână de parcare integrată.
30	30A	Modul scaun partea șoferului.
31	30A	Motor scaun partea pasagerului.
32	20A	Priză alimentare în compartiment motor sistem multimedia.
33	20A	Priză alimentare în spațiul de încărcare spate.
34	20A	Priză alimentare capăt consolă.
35	20A	Priză alimentare 4.
36	40A	Invertor.
38	30A	Modul scaun cu sistem încălzire și climatizare.
41	30A	Modul uși spate electrice.
42	30A	Modul control frână remorcă.
43	60A	Modul control al sistemelor caroseriei.
44	10A	Comutator/activator frână.
46	15A	Modul control încărcare baterie (vehicul hibrid)
50	40A	Geam spate încălzit.
54	20A	Volan încălzit.
55	20A	Lumini de parcare remorcă.
57	30A	Încărcare baterie remorcă.
58	10A	Lumini mers înapoi remorcă.
61	15A	Modul scaun multi-contur.
62	15A	Pompă ștergător faruri.
64	40A	Modul tracțiune integrală.
69	30A	Motor ștergător față.
71	15A	Motor ștergător spate.

Număr	Ampere [A]	Descriere
72	20A	Neutilizat (de rezervă).
73	30A	Modulul ușii partea șoferului.
78	50A	Încălzirea geamului față, partea stângă.
79	50A	Încălzirea geamului față, partea dreaptă.
80	20A	Cârlig de remorcare.
82	20A	Neutilizat (de rezervă).
88	20A	Motor ventilator spate.
91	20A	Modul iluminare remorcă.
95	15A	Modul control aprindere integrat (vehicul hibrid).
96	15A	Neutilizat (de rezervă).
97	10A	Climatizare electrică (vehicul hibrid); Încălzitor înaltă tensiune cu coeficient de temperatură pozitiv (vehicul hibrid).
98	10A	Electrovalvă aer proporțională – baterie tracțiune (vehicul hibrid).
103	50A	Neutilizat (de rezervă).
104	50A	Neutilizat (de rezervă).
105	40A	Neutilizat (de rezervă).
106	40A	Neutilizat (de rezervă).
107	40A	Neutilizat (de rezervă).
108	20A	Neutilizat (de rezervă).
109	30A	Modulul ușii partea pasagerului.
111	30A	Alimentare sistem monitorizare tensiune modul control sisteme caroserie.
112	20A	Neutilizat (de rezervă).
114	50A	Neutilizat (de rezervă).
115	20A	Amplificator.
116	5A	Neutilizat (de rezervă).
118	30A	Scaune încălzite în a doua rând.
120	15A	Injectoare combustibil punctuale.
124	5A	Senzor ploaie.
125	5A	Încărcător USB inteligent 1.
127	20A	Amplificator.
128	15A	Neutilizat (de rezervă).
131	40A	Modul scaun rabatabil electric.
133	15A	Parcare ștergătoare încălzite.
134	10A	Sistem audio-video familial.
136	20A	Neutilizat (de rezervă).
139	5A	Încărcător USB inteligent 2.
142	5A	Cameră rutieră.
146	15A	Modul electronic control baterie.
148	30A	Modul far stânga.
149	30A	Modul far dreapta.
150	40A	Neutilizat (de rezervă).
155	25A	Modul control transmisie (vehicul hibrid).
159	15A	Invertor DC/DC (vehicul hibrid).
160	10A	Neutilizat (de rezervă).
168	20A	Conector pentru deconectare serviciu joasă tensiune.
169	10A	Pompă lichid răcire (vehicul hibrid).
170	10A	Pompă refrigerant – baterie tracțiune (vehicul hibrid).   Sirenă avertizare pietoni (vehicul hibrid).
177	10A	Neutilizat (de rezervă).

Cutia de siguranțe în habitaclu

Cutia de siguranțe se află sub bord, pe partea stângă a coloanei volanului.

Număr	Ampere [A]	Descriere
Număr	Ampere [A]	Descriere
1	—	Neutilizat.
2	10A	Trapă; ERA-GLONAS; eCall; Modulul unității de control al sistemului telematic; Invertor; Grup de întrerupătoare în ușa șoferului.
3	7,5A	Întrerupător memorie pentru reglarea scaunului; Modul de încărcare wireless al accesoriilor; Întrerupătoare scaune.
4	20A	Neutilizat (de rezervă).
5	—	Neutilizat.
6	10A	Neutilizat.
7	10A	Alimentare conector inteligent diagnostic.
8	5A	Modemul unității de control al sistemului telematic; Modul control funcție deschidere/închidere uși spate fără utilizarea mâinilor; Modul uși spate electrice.
9	5A	Întrerupător tastatură; Sistem climatizare scaun spate.
10	—	Neutilizat.
11	—	Neutilizat.
12	7,5A	Cap climatizare; Modul cutie automată.
13	7,5A	Modul control coloana volan; Conector inteligent diagnostic; Set semnalizatoare.
14	15A	Neutilizat (de rezervă).
15	15A	SYNC; Panou control integrat.
16	—	Neutilizat.
17	7,5A	Modul control faruri.
18	7,5A	Neutilizat (de rezervă).

Număr	Ampere [A]	Descriere
19	5A	Comutator faruri; Butonul comutatorului de aprindere.
20	5A	Comutator de aprindere; Modulul unității de control al sistemului telematic; Electrovalvă electromagnetica de blocare a cheii.
21	5A	Gol.
22	5A	Gol (de rezervă).
23	30A	Gol (de rezervă).
24	30A	Trapă.
25	20A	Gol (de rezervă).
26	30A	Gol (de rezervă).
27	30A	Gol (de rezervă).
28	30A	Gol (de rezervă).
29	15A	Gol (de rezervă).
30	5A	Conector frână remorcă.
31	10A	Comutator de gestionare a condusului off-road; Comutator de selecție a modului de condus; Modul transmițător-receptor.
32	20A	Modul control sistem audio.
33	—	Gol.
34	30A	Releu de aprindere/demarare.
35	5A	Gol (de rezervă).
36	15A	Modul sistem asistență parcare; Modul procesare imagini A.
37	20A	Gol (de rezervă).
38	30A	Geam electric control stânga pe spate; Geam electric control dreapta pe spate

Schema cutiei de siguranțe și relee – Ford Explorer U625

Se referă la vehiculele produse în anii:

2022.

Siguranță în zona pasagerului

Se află sub bord, în partea stângă a coloanei volanului.

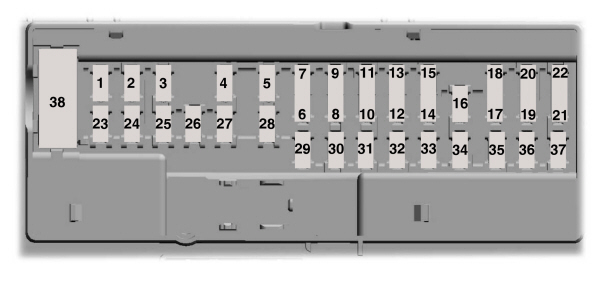

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
1	—	Neutilizat.
2	10 A	Trapă. ERA-GLONAS. eCall. Modulul unității de control telematic. Invertor. Set de întrerupătoare ale ușii șoferului.
3	7,5 A	Întrerupător scaun cu memorie. Modul încărcare wireless pentru accesorii. Întrerupătoare scaune.
4	20A	Neutilizat (de rezervă).
5	—	Neutilizat.
6	10 A	Neutilizat.
7	10 A	Alimentare conexiune inteligentă date.
8	5A	Modul modem telematic. Modul activare portbagaj fără mâini. Modul ridicător încărcătură.
9	5A	Întrerupător tastatură. Climatizare spate.
10	—	Neutilizat.
11	—	Neutilizat.
12	7,5 A	Cap de control climat. Modul schimbare trepte.
13	7,5 A	Modul control coloana volan. Conexiune inteligentă date. Cluster instrumente.
14	15A	Neutilizat (de rezervă).
15	15A	SYNC. Panou control integrat.
16	—	Neutilizat.
17	7,5 A	Modul control faruri.
18	7,5 A	Neutilizat (de rezervă).

Număr	Amperaj [A]	Descriere
19	5A	Comutator faruri. Comutator aprindere cu buton.
20	5A	Aprindere. Modulul unității de control telematic. Încuietoare electromagnetică a blocului cheii.
21	5A	Nu este utilizat.
22	5A	Semnalizator pentru pietoni (vehicul electric hibrid).
23	30A	Nu este utilizat (de rezervă).
24	30A	Trapă.
25	20A	Nu este utilizat (de rezervă).
26	30A	Nu este utilizat (de rezervă).
27	30A	Nu este utilizat (de rezervă).
28	30A	Nu este utilizat (de rezervă).
29	15A	Nu este utilizat (de rezervă).
30	5A	Conexiune frână remorcă.
31	10 A	Comutator gestionare teren. Comutator mod condus de selectat. Modul transmițător-receptor.
32	20A	Modul control audio.
33	—	Nu este utilizat.
34	30A	Releu demaror/aprindere.
35	5A	Nu este utilizat (de rezervă).
36	15A	Modul asistență parcare. Modul procesare imagini A.
37	20A	Nu este utilizat (de rezervă).
38	30A	Geam electric spate stânga. Geam electric spate dreapta.

Siguranță în compartiment motor

Număr	Amperaj [A]	Descriere
Număr	Amperaj [A]	Descriere
1	40A	Modul control controler caroserie – alimentare baterie pe alimentare 1.
2	20A	Container consola principală a prizei.
3	40A	Modul control controler caroserie – alimentare baterie pe alimentare 2.
4	30A	Pompă combustibil.
5	5A	Modul control sistem transmisie menține puterea.
6	20A	Putere modul control sistem transmisie.
7	20A	Solenoid de aerisire rezervor. Modul control pierderi vapori. Recuperare căldură gaze evacuare (vehicul electric hibrid). Supapă reglare presiune în rezervor (vehicul electric hibrid). Supapă alimentare (vehicul electric hibrid plug-in). Supapă blocare vapori. Oxigen universal în gaze evacuare 11. Oxigen universal în gaze evacuare 21. Senzor monitorizare catalizator 12. Senzor monitorizare catalizator 22. Supapă curățare rezervor.
8	20A	Bobină releu ventilator răcire. Cutia de siguranțe baterie. Pompă ulei cutie. Pompă auxiliară lichid răcire. Ușă capac combustibil (vehicul electric hibrid). Supapă bypass lichid răcire motor. Jaluzele active lamele.
9	20A	Bobine de aprindere.
13	40A	Releu motor ventilator față.
14	15A	Pompă ulei cutie. Ambreiaj variabil compresor climatizare. Pompe auxiliare (vehicul electric hibrid).
16	15A	Alimentare releu pompă ștergător față și spate.
17	5A	Indicator stare încărcare (vehicul electric hibrid).
18	30A	Demaror.
21	10 A	Motoare reglare poziție faruri. Faruri adaptive.
22	10 A	Modul sistem direcție cu asistență electrică.
23	10 A	Modul sistem antiblocare roți (ABS) cu frână de parcare integrată.
24	10 A	Modul control sistem transmisie. Modul control sistem transmisie hibrid.
25	10 A	Senzor calitate aer. Cameră 360 grade cu asistență parcare. Cameră spate. Sistem informare unghi mort. Modul adaptiv pilot automat.
26	15A	Modul control transmisie.
28	40A	Supape sistem antiblocare roți (ABS) cu frână de parcare integrată.
29	60A	Pompă sistem antiblocare roți (ABS) cu frână de parcare integrată.
30	30A	Modul scaun partea șoferului.
31	30A	Motor scaun partea pasagerului.
32	20A	Priză alimentare container față pentru media.
33	20A	Punct alimentare spate compartiment încărcare.
34	20A	Capăt priză alimentare consolă.
35	20A	Punct putere 4.
36	40A	Invertor.
38	30A	Modul scaun climatizat.
41	30A	Modul hayon spate.
42	30A	Modul control frână remorcă.
43	60A	Modul control controler caroserie.
44	10 A	Comutator și dezactivare frână.
46	15A	Modul control încărcător (vehicul electric hibrid).
50	40A	Iluminare încălzită.
54	20A	Volan încălzit.
55	20A	Lumini pentru remorcă.
57	30A	Încărcare baterie remorcă.
58	10 A	Lumini mers înapoi pentru remorcă.
61	15A	Modul scaun multiconfigurabil.
62	15A	Pompă ștergător faruri.
64	40A	Modul tracțiune integrală.
69	30A	Motor ștergător față.
71	15A	Motor ștergător spate.

Număr	Amperaj [A]	Descriere
72	20A	Neutilizat (de rezervă).
73	30A	Modulul ușii partea șoferului.
78	50A	Parbriz încălzit partea stângă.
79	50A	Parbriz încălzit partea dreaptă.
80	20A	Remorcă remorcă.
82	20A	Neutilizat (de rezervă).
88	20A	Motor ventilator spate.
91	20A	Modul iluminare pentru remorcă remorcă.
95	15A	Control integrat al scânteii (vehicul electric hibrid).
96	15A	Neutilizat (de rezervă).
97	10 A	Electric AC (vehicul electric hibrid). Încălzitor înaltă tensiune cu coeficient de temperatură pozitiv (vehicul electric hibrid).
98	10 A	Electrovalvă proporțională a lichidului de răcire a bateriei de tracțiune (vehicul electric hibrid).
103	50A	Neutilizat (de rezervă).
104	50A	Neutilizat (de rezervă).
105	40A	Neutilizat (de rezervă).
106	40A	Neutilizat (de rezervă).
107	40A	Neutilizat (de rezervă).
108	20A	Neutilizat (de rezervă).
109	30A	Modulul ușii partea pasagerului.
111	30A	Alimentare monitor calitate tensiune modul control caroserie.
112	20A	Neutilizat (de rezervă).
114	50A	Neutilizat (de rezervă).
115	20A	Amplificator.
116	5A	Neutilizat (de rezervă).
118	30A	Scaune încălzite în a doua rând.
120	15A	Injectoare combustibil port.
124	5A	Senzor ploaie.
125	5A	Încărcător USB inteligent 1.
127	20A	Amplificator.
128	15A	Neutilizat (de rezervă).
131	40A	Modul scaun electric rabatabil.
133	15A	Parcare încălzită ștergător parbriz.
134	10 A	Sistem divertisment familial.
136	20A	Neutilizat (de rezervă).
139	5A	Încărcător USB inteligent 2.
142	5A	Cameră bord.
146	15A	Modul control electronic baterie.
148	30A	Modul far stânga.
149	30A	Modul far dreapta.
150	40A	Neutilizat (de rezervă).
155	25A	Modul control cutie automată (vehicul electric hibrid).
159	15A	Convertor DC/DC (vehicul electric hibrid).
160	10 A	Neutilizat (de rezervă).
168	20A	Comutator serviciu joasă tensiune.
169	10 A	Pompă lichid răcire (vehicul electric hibrid).
170	10 A	Pompă lichid răcire pentru bateria de tracțiune (vehicul electric hibrid). Semnalizator pentru pietoni (vehicul electric hibrid) (2021-2022).
177	10 A	Neutilizat (de rezervă).
