Ford C-MAX (2003-2019) – cutia de siguranțe
Ford C-MAX (2003-2010) – schema cutiei de siguranțe
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Ford C-MAX este siguranța 29 (2003-2007) sau 109 (2007-2010) în bloc siguranțe în habitaclu.
Bloc siguranțe în compartiment motor (tip 1)
| Număr | Amperaj [A] | Descriere |
| 1 | 40 | Ventilator răcire |
| 2 | 80 | Servodirecție |
| 3 | 60 | Alimentare bloc siguranțe
în compartiment motor 1. |
| 4 | 60 | Alimentare bloc siguranțe
în compartiment motor 2. |
| 5 | 80 | Încălzitor suplimentar |
| 6 | 60 | Bujiu de încălzire prealabilă (doar Diesel) |
| 7 | 30 | Sistem antiblocare roți (ABS), pompă control stabilitate |
| 8 | 20 | Sistem antiblocare roți (ABS), valve control stabilitate |
| 9 | 20 | Modul control sistem transmisie |
| 10 | 30 | Ventilator climatizare |
| 11 | 20 | Cheie aprindere |
| 12 | 40 | Releu aprindere 15l |
| 13 | 20 | Electrovalvă demaror |
| 14 | 40 | Parbriz încălzit – partea dreaptă |
| 15 | 30 | Releu ventilator răcire
(Sigma – doar fără A / C). |
| 16 | 40 | Parbriz încălzit, partea stângă |
| 17 | – | Neutilizat |
| 18 | 30 | Invertor putere |
| 19 | 10 | Modul ABS |
| 20 | 15 | Claxon |
| 21 | 20 | Încălzitor suplimentar |
| 22 | 10 | Modul servodirecție |
| 23 | 30 | Spălător faruri |
| 24 | 15 | Încălzitor suplimentar
(doar Diesel) |
| 25 | 10 | Aprindere, releu |
| 26 | 15 | Cutie automată |
| 27 | 10 | Ambreiaj climatizare |
| 28 | 10 | Monitorizare bujii de încălzire
(doar Diesel) |
| 29 | 10 | Climatizare pe două zone |
| 30 | 3 | Modul control grup propulsor;
Cutie automată. |
| 31 | 10 | Încărcare inteligentă a senzorului bateriei |
| 32 | 10 | Cutie automată |
| 33 | 10 | Senzori de oxigen încălziți (doar benzină) |
| 10 | Supapă de bypass intercooler
(doar Diesel) |
|
| 34 | 10 | Injectoare;
Bobine de aprindere, |
| 35 | 10 | Modul control grup propulsor,
supape, solenoizi. |
| 36 | 10 | Modul control sistem transmisie |
Bloc siguranțe în compartiment motor (2003-2007)
Descriere
| 1 | Ventilator răcire 40/60A |
| 2 | Servodirecție 80A |
| 3 | 60A Bloc siguranțe în compartiment motor |
| 4 | 60A Bloc siguranțe în compartiment motor |
| 5 | 80A Încălzitor auxiliar |
| 6 | 60A Diesel: Bujii de preîncălzire |
| 7 | 30A Sistem antiblocare roți (ABS), pompă dinamică de stabilitate |
| 8 | 20A Sistem antiblocare roți (ABS), valve dinamice de stabilitate |
| 9 | Unitate control motor 20A; |
| 10 | 30A Ventilator climatizare |
| 11 | 20A Cheie aprindere |
| 12 | 40A Releu aprindere 15l |
| 13 | 20A Demaror |
| 14 | 40A Parbriz încălzit, partea pasagerului |
| 15 | 30A Releu ventilator răcire (Sigma – doar opțiuni fără climatizare) |
| 16 | 40A Parbriz încălzit, partea șoferului |
| 17 | Frână electrică 30A |
| 18 | Invertor 30A |
| 19 | Modul Sistem antiblocare roți (ABS) 10A |
| 20 | 15A semnal acustic |
| 21 | 20A Diesel: încălzitor auxiliar |
| 22 | Modul servodirecție 10A |
| 23 | 30A Spălător faruri |
| 24 | 15A Diesel: încălzitor auxiliar |
| 25 | 10A Releu aprindere |
| 26 | 10/15A Unitate control automată a transmisiei |
| 27 | Cuplaj compresor climatizare 10A |
| 28 | 10A Diesel: unitate control bujii de preîncălzire |
| 29 | 10A Sistem climatizare separat |
| 30 | 3A Unitate control motor, unitate control transmisie automată |
| 31 | 10A încărcare inteligentă baterie |
| 32 | 10A 2004-2007: 16V + VCT: Ventilație 2007-2010: Controler transmisie automată |
| 33 | 10A Benzină: Senzori de oxigen încălziți Diesel: Electrovalvă bypass intercooler |
| 34 | 10A Benzină: injectoare, bobine de aprindere 2004-2007: Diesel: Pompă combustibil |
| 35 | 10A Controler motor, supape |
| 36 | 10A Unitate control motor |
| Releu | |
| R1 | Bloc demaror (transmisie automată) |
| R2 | Semnal acustic |
| R3 | Lumini marșarier (transmisie automată) |
| R4 | Gol |
| R5 | Încălzire motorină 16 V + VCT: Ventilație |
| R6 | Releu principal |
| R7 | Parbriz încălzit |
| R8 | Aprindere |
| R9 | Spălător faruri |
| R10 | Încălzitor |
| R11 | Climatizare |
| R12 | Ventilator răcire (fără climatizare) |
| R13 | Demaror |
| R14 | Ventilator răcire pentru gestionare energetică |
Cutia de siguranțe principală în Ford C-MAX
Se află lângă cutia principală și este compusă din dispozitive siguranțe de înaltă putere.
- (80A) Modul control servodirecție
- (150A) Demaror
- (100A)
- (50A) Modul control multifuncțional
- (80A) Încălzitor auxiliar
- (70A) Siguranță compartiment portbagaj / bloc relee
- (60A)
- (50A) Modul control motor ventilator răcire
- (50A) Modul control multifuncțional
- (60A) Modul control bujii încălzire prealabilă

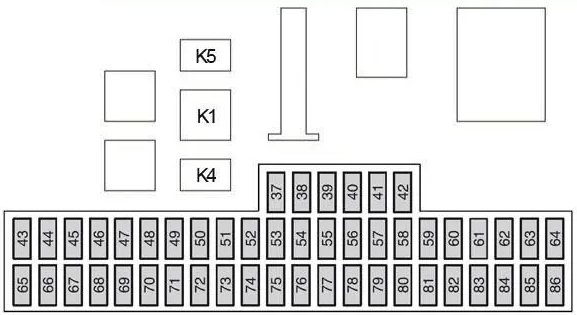

Cutia de siguranțe în habitaclu (2007-2010)
Componente protejate
| 37 | 10A Far stânga al Faruri de întâlnire |
| 38 | 10A Far de întâlnire dreapta |
| 39 | 20A Brichetă, priză spate |
| 40 | 20A Trapă |
| 41 | 20A Modul electric al ușii față partea pasagerului |
| 42 | 7,5A Oglinzi încălzite |
| 43 | 10A Module electronice (alimentate de la baterie) |
| 44 | Conector diagnostic 10A (OBD II) |
| 45 | 10A Lumini de zi |
| 46 | 10A Bord, modul electronic multifuncțional (GEM) |
| 47 | 15A Pompă ștergător parbriz, duze încălzite |
| 48 | 20A Faruri de întâlnire, lumini de zi |
| 49 | 15A Comutator lumină |
| 50 | 20A Ștergător parbriz |
| 51 | 15A Pompă combustibil |
| 52 | 25A Parbriz încălzit |
| 53 | 7.5A Lumină laterală stânga |
| 54 | 7.5A Lumină laterală dreapta |
| 55 | 20A Modul electric al ușii partea șoferului, închidere centralizată |
| 56 | 20A Sistem acces fără cheie |
| 57 | 10A sistem antifurt sirenă |
| 58 | Sistem audio 15A (alimentat de la baterie) |
| 59 | Priză 25A în portbagaj, conector remorcă |
| 60 | 15A Far de întâlnire dreapta |
| 61 | 15A Far de întâlnire stânga |
| 62 | 20A Reglaj electric al scaunului șoferului |
| 63 | Ferestre 25A |
| 64 | Rezervă |
| 65 | Airbag 10A |
| 66 | 7,5A Control unghi Faruri, Faruri de întâlnire, modul xenon |
| 67 | 10A Imobilizator (WFS), bord (alimentat de comutatorul de aprindere) |
| 68 | 7.5A Radio, bord |
| 69 | Proiectoare de ceață |
| 70 | 10A Module electronice (alimentate de aprindere) |
| 71 | 10A Lumini de zi |
| 72 | Modul electronic multifuncțional 25A (GEM) |
| 73 | 7,5A Iluminare plăcuță |
| 74 | 15A Lumină de stop |
| 75 | 10A Unitate control transmisie, pedală accelerație electrică |
| 76 | 7,5A Frână electrică de parcare |
| 77 | 25A Releu închidere centralizată |
| 78 | 15A Ștergător lunetă |
| 79 | 15A Oglinzi rabatabile electric |
| 80 | 10A Iluminare interioară, oglinzi electrice |
| 81 | 20A Modul electric ușă spate dreapta |
| 82 | 20A Modul electric ușă spate stânga |
| 83 | 10A Schimbător CD, divertisment pentru scaune spate (RSE) |
| 84 | 10A Lumini marșarier, conector remorcă |
| 85 | Sistem răcire 10A |
| 86 | 20A Scaune încălzite |
| Releu | |
| K1 | Parbriz încălzit |
| K4 | Pompă combustibil |
| K5 | Lumini de zi |
Cutia de siguranțe în habitaclu (2007-2010) – Ford C-MAX
| Număr | Amperaj [A] | Descriere |
| 100 | 10 | Alimentare aprindere module electronice |
| 101 | 20 | Modul electric al trăpădușului;
Scaun electric partea șoferului, |
| 102 | 10 | Control încălzitor;
Coloană de direcție; Filtru particule; Receptor telecomandă. |
| 103 | 10 | Alimentare baterie control iluminare |
| 104 | 10 | Economisire baterie;
Iluminare interioară. |
| 105 | 25 | Parbriz încălzit |
| 106 | 20 | Sistem fără cheie |
| 107 | 10 | Alimentare baterie bord;
Diagnosticare bord. |
| 108 | 7,5 | Accesorii pentru bord
(unitate audio și navigație). |
| 109 | 20 | Brichetă,
priză alimentare spate suplimentară |
| 110 | 10 | Alimentare aprindere lumini de zi
pentru comutatorul iluminării. |
| 111 | 15 | Pompă combustibil (doar motor pe benzină) |
| 112 | 15 | Alimentare baterie module audio |
| 113 | 10 | Lumini de zi (lumini de parcare) |
| 114 | 10 | Alimentare aprindere bord;
Imobilizator motor. |
| 115 | 7,5 | Alimentare aprindere control iluminare |
| 116 | 20 | Proiectoare de ceață |
| 117 | 7,5 | Iluminare plăcuță |
| 118 | 20 | Modul ușă, spate stânga |
| 119 | 15 | Priză alimentare suplimentară în portbagaj |
| 25 | Priză alimentare suplimentară în portbagaj
(vehicule cu modul remorcă). |
|
| 120 | 20 | Modul ușă, spate dreapta |
| 121 | 20 | Scaune față încălzite |
| 122 | 10 | Modul airbag |
| 123 | 7,5 | Oglinzi exterioare încălzite |
| 124 | 7,5 | Lumini de parcare, lumini laterale, lumini spate
(pe partea stângă). |
| 125 | 7,5 | Lumini de parcare, lumini laterale, lumini spate
(partea dreaptă). |
| 126 | 20 | Sistem fără cheie |
| 127 | 25 | Geamuri electrice |
| 128 | – | Neutilizat |
| 129 | 20 | Ștergător/Ștergătoare parbriz |
| 130 | – | Neutilizat |
| 131 | 15 | Ștergător lunetă |
| 132 | 15 | Lumină de stop |
| 133 | 25 | Releu închidere centralizată, modul ușă partea pasagerului |
| 134 | 20 | Închidere centralizată, modul ușă partea șoferului |
| 135 | 20 | Lumini de zi |
| 136 | 15 | Pompă spălător parbriz, duze încălzite |
| 137 | 10 | Semnalizator acustic de rezervă |
| 138 | 10 | Modul control grup propulsor;
Pedală accelerație; Cutie automată. |
| 139 | 10 | Faruri de întâlnire partea dreaptă |
| 140 | 10 | Faruri de întâlnire partea stângă |
| 141 | 10 | Lampă marșarier, oglinzi electrice |
| 142 | 15 | Faruri de întâlnire partea dreaptă |
| 143 | 15 | Faruri de întâlnire partea stângă |
| Releu | |
| R1 | Pompă combustibil |
| R2 | Neutilizat |
Ford C-MAX (2010-2015) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Ford C-MAX (2010-2015) este siguranța 61 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor

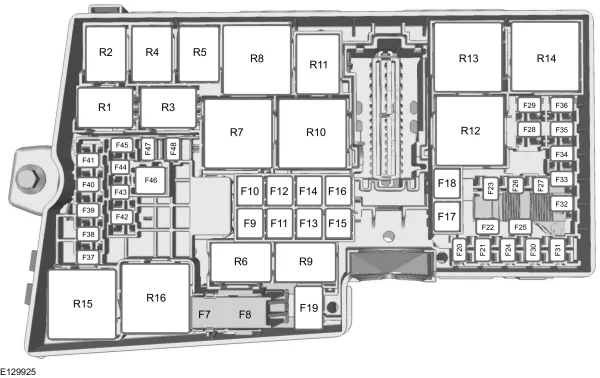

Ford C-MAX – siguranțe – poziție
| Nr | Amperaj [A] | Descriere |
| 7 | 40 | Pompă sistem antiblocare |
| 8 | 30 | Electrovalvă sistem antiblocare |
| 9 | 20 | Spray faruri |
| 10 | 40 | Ventilator încălzitor |
| 11 | 30 | Modul calitate tensiune |
| 12 | 30 | Releu control motor |
| 13 | 30 | Releu demaror |
| 14 | 40 | Parbriz încălzit (partea dreaptă) |
| 15 | 25 | Ventilator intercooler – 1,0 l EcoBoost |
| 16 | 40 | Parbriz încălzit (partea stângă) |
| 17 | 20 | Încălzitor pe combustibil |
| 18 | 20 | Ștergător |
| 19 | 5 | Sistem antiblocare; Modul electronic program stabilizare. |
| 20 | 15 | Claxon |
| 21 | 5 | Comutator lumini frână |
| 22 | 15 | Sistem monitorizare baterie |
| 23 | 5 | Bobine releu; Modul comutator control iluminare. |
| 24 | 20 | La alimentarea spate |
| 25 | 10 | Oglinzi exterioare electrice |
| 26 | 15 | Modul control sistem transmisie |
| 27 | 15 | Ambreiaj climatizare |
| 28 | – | Neutilizat |
| 29 | 25 | Geam spate încălzit |
| 30 | 5 | Modul control al sistemului de transmisie |
| 31 | – | Neutilizat |
| 32 | 10 | Supapă de recirculare a gazelor de eșapament; Supape de control al vortexului; Senzor de oxigen încălzit în gazele de eșapament (control motor); Releu electronic al modulului control al ventilatorului (bobină); Funcționare pe modulul pompei de apă – 1,0 l EcoBoost. |
| 33 | 10 | Bobine de aprindere |
| 34 | 10 | Injectoare |
| 35 | 5 | Bobină releu intercooler |
| 15 | Încălzitor filtru (motor diesel) | |
| 36 | 10 | Modul control al sistemului de transmisie |
| 37 | – | Neutilizat |
| 38 | 15 | Modul control al grupului propulsor; Modul control cutie de viteze. |
| 39 | 5 | Modul control faruri |
| 40 | 5 | Servodirecție electrică |
| 41 | 20 | Controler caroserie |
| 42 | 15 | Ștergător lunetă spate |
| 43 | 15 | Reglaj faruri |
| 44 | – | Neutilizat |
| 45 | 10 | Duze încălzite pentru ștergătoare parbriz |
| 46 | 25 | Geamuri electrice (față) |
| 47 | 7,5 | Oglinzi exterioare încălzite |
| 48 | 15 | Vaporizator |
Cutia de siguranțe în habitaclu
| Nr | Amperaj [A] | Descriere |
| 56 | 20 | Alimentarea pompei combustibil |
| 57 | – | Neutilizat |
| 58 | – | Neutilizat |
| 59 | 5 | Alimentarea sistemului pasiv antifurt. |
| 60 | 10 | Lampă interioară; Set de întrerupătoare ușă partea șoferului; Torpedou. |
| 61 | 20 | Brichetă |
| 62 | 5 | Modul senzor ploaie; Oglindă cu funcție de întunecare automată. |
| 63 | – | Neutilizat |
| 64 | – | Neutilizat |
| 65 | 10 | Deschidere hayon |
| 66 | 20 | Blocare ușă partea șoferului; Blocare dublă. |
| 67 | 7,5 | Afișaj informativ și de divertisment |
| 68 | 15 | Blocare coloana volan |
| 69 | 5 | Set de semnalizatoare |
| 70 | 20 | Închidere centralizată |
| 71 | 10 | Climatizare |
| 72 | 7,5 | Modul control pe volan |
| 73 | 7,5 | Alarmă, diagnostic bord II |
| 74 | 15 | Faruri de drum |
| 75 | 15 | Proiectoare de ceață față |
| 76 | 10 | Lumina de mers înapoi |
| 77 | 20 | Pompă ștergător parbriz |
| 78 | 5 | Comutator aprindere sau buton pornire. |
| 79 | 15 | Modul asistență vocală; Radio; Sistem navigație; Cititor DVD; Schimbătoare CD; Buton blocare uși. |
| 80 | – | Neutilizat |
| 81 | 5 | Senzor mișcare interior; Receptor radio; Perdele parasolare. |
| 82 | 20 | Masa pompei ștergător parbriz |
| 83 | 20 | Bază închidere centralizată |
| 84 | 20 | Blocare ușă șofer și blocare dublă bază |
| 85 | 7,5 | Radio; Sistem navigație; Comutator airbag partea pasagerului; Comutator scaune față încălzite; Încălzire la staționare; Modul manual încălzire climatizare. |
| 86 | 10 | Sistem de menținere |
| 87 | – | Neutilizat |
| 88 | – | Neutilizat |
| 89 | – | Neutilizat |
Cutia de siguranțe în compartimentul de încărcare
| Nr | Amperaj [A] | Descriere |
| 1 | – | Neutilizat |
| 2 | 10 | Modul vehicul fără cheie |
| 3 | 5 | Mânere uși vehicul fără cheie |
| 4 | 25 | Modul ușă (față stânga) (geamuri electrice, închidere centralizată, oglindă exterioară rabatabilă electric, oglindă exterioară încălzită) |
| 5 | 25 | Modul ușă (față dreapta) (geamuri electrice, închidere centralizată, oglindă exterioară rabatabilă electric, oglindă exterioară încălzită) |
| 6 | 25 | Modul ușă (spate stânga) (geamuri electrice) |
| 7 | 25 | Modul ușă (spate dreapta) (geamuri electrice) |
| 8 | 10 | Claxon alarmă |
| 9 | 25 | Scaun șofer cu acționare electrică |
| 10 | – | Neutilizat |
| 11 | – | Neutilizat |
| 12 | 10 | Modul climatizare |
| 13 | 5 | Modul set semnalizatoare |
| 14 | 7,5 | Afișaj informațional și de divertisment; Modul GPS (cu modul start-stop). |
| 15 | 15 | Unitate audio; Modul panou control sistem audio. |
| 16 | – | Neutilizat |
| 17 | – | Neutilizat |
| 18 | – | Neutilizat |
| 19 | – | Neutilizat |
| 20 | – | Neutilizat |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | – | Neutilizat |
| 24 | 30 | Invertor de putere |
| 25 | 25 | Ușă electrică portbagaj |
| 26 | 40 | Accesorii, modul remorcă |
| 27 | – | Neutilizat |
| 28 | – | Neutilizat |
| 29 | 5 | Monitor unghi mort; Asistență menținere bandă; Oprire activă în oraș; Cameră marșarier (fără modul start-stop). |
| 5 | Semnal de aprindere extins (cu modul start-stop) | |
| 30 | 5 | Modul asistență parcare |
| 31 | – | Neutilizat |
| 32 | 5 | Invertor de putere |
| 33 | – | Neutilizat |
| 34 | 15 | Scaun șofer încălzit |
| 35 | 15 | Scaun pasager față încălzit |
| 36 | – | Neutilizat |
| 37 | 20 | Sistem draperii parasolare |
| 38 | – | Neutilizat |
| 39 | – | Neutilizat |
| 40 | – | Neutilizat |
| 41 | – | Neutilizat |
| 42 | – | Neutilizat |
| 43 | – | Neutilizat |
| 44 | – | Neutilizat |
| 45 | – | Neutilizat |
| 46 | 5 | Monitor unghi mort; Asistență menținere bandă; Cameră marșarier (cu modul start-stop) |
Ford C-MAX (2015) – schema cutiei de siguranțe (până la 22-06-2015)
Siguranță brichetă (priză de alimentare) în Ford C-MAX (2015) este siguranța F61 în cutia de siguranțe din habitaclu.
Cutia de siguranțe în compartiment motor
| Nr | Amp [A] | Descriere |
| F7 | 40 ** | Sistem antiblocare roți (ABS); Program electronic de stabilitate. |
| F8 | 30 ** | Program electronic de stabilitate |
| F9 | 20 ** | Spray faruri |
| F10 | 40 ** | Motor ventilator |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul control al sistemului de transmisie |
| F13 | 30 ** | Releu demaror |
| F14 | 40 ** | Element încălzit al geamului față partea dreaptă |
| F15 | 25 * | Ventilator intercooler (1,0 l) |
| 40 ** | Releu ventilator răcire 1 | |
| F 16 | 40 ** | Element încălzit al geamului față partea stângă |
| F17 | 20 ** | Încălzitor suplimentar |
| F18 | 20 ** | Perii |
| F19 | 5 * | Sistem antiblocare roți (ABS); Program electronic de stabilitate. |
| F20 | 15 * | Claxon |
| F21 | 5 * | Lumini de frână |
| F22 | 15 * | Sistem monitorizare baterie |
| F23 | 5 * | Bobine relee; Control iluminare. |
| F24 | 20 ** | Priză alimentare în portbagaj |
| F25 | – | Neutilizat |
| F26 | 25 * | Modul control cutie (TMC 6F35) |
| 15 * | Modul control cutie (TMC MPS6) |
| F27 | 15 * | Ambreiajul climatizării |
| F28 | 7,5 * | Cameră spate. Sistem de avertizare coliziune |
| F29 | – | Neutilizat |
| F30 | 5 * | Modul control sistem transmisie |
| F31 | – | Neutilizat |
| F32 | 10 * | Modul control sistem transmisie; Releu modul ventilator răcire. |
| F33 | 15 * | Modul control sistem transmisie; Bobine de aprindere. |
| F34 | 10 * | Modul control sistem transmisie |
| F35 | 10 * | Senzor prezență apă în combustibil; Modul control sistem transmisie; Bobine de aprindere. |
| F36 | – | Neutilizat |
| F37 | – | Neutilizat |
| F38 | 15 * | Modul control sistem transmisie |
| F39 | 5 * | Reglaj faruri |
| F40 | 5 * | Servodirecție electronică |
| F41 | 20 ** | Controler caroserie |
| F42 | – | Neutilizat |
| F43 | 15 * | Reglaj faruri; Iluminare față adaptivă. |
| F44 | 5 * | Tempomat adaptiv |
| F45 | 10 * | Duza încălzită a pulverizatorului |
| F46 | 25 * | Ventilator răcire |
| F47 | – | Neutilizat |
| F48 | 15 * | Dezumidificator filtru particule |
| * Mini siguranțe** Siguranțe tip cartuș | ||
| Releu | Descriere |
| R1 | Ventilator intercooler |
| R2 | Claxon |
| R3 | Dezumidificator filtru particule |
| R4 | Releu aprindere/oprire ștergătoare parbriz |
| R5 | Pulverizator faruri |
| R6 | Releu nivel înalt/scăzut ștergătoare față |
| R7 | Geam față încălzit |
| R8 | Releu ventilator răcire |
| R9 | Gol |
| R10 | Releu ventilator răcire |
| R11 | Ambreiaj climatizare |
| R12 | Releu ventilator răcire |
| R13 | Motor ventilator |
| R14 | Modul control motor |
| R15 | Releu demaror |
| R16 | Aprindere |

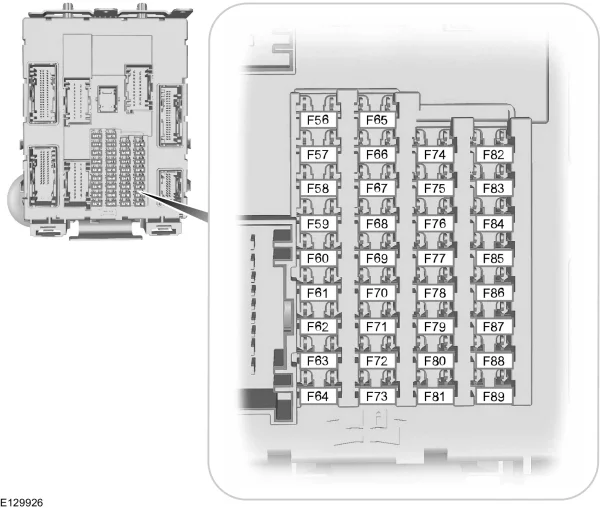

Cutia de siguranțe în habitaclu
| Nr | Amp [A] | Descriere |
| F56 | 20 | Pompă combustibil |
| F57 | – | Neutilizat |
| F58 | – | Neutilizat |
| F59 | 5 | Transmițător-receptor pasiv antifurt |
| F60 | 10 | Iluminare interioară; Set întrerupătoare ușă partea șoferului; Lampă pentru mănuși; Lumină ambientală. |
| F61 | 20 | Brichetă față; Puncte de alimentare auxiliare spate. |
| F62 | 5 | Ștergătoare automate; Senzor de umiditate; Oglindă interioară cu funcție de întunecare automată. |
| F63 | 10 | Control adaptiv de croazieră |
| F64 | – | Neutilizat |
| F65 | 10 | Deschidere hayon |
| F66 | 20 | Blocare ușă partea șoferului; Blocare capac combustibil; Blocare centrală dublă. |
| F67 | 7,5 | Modul SYNC; Modul sistem poziționare globală; Display informativ și de divertisment. |
| F68 | 15 | Blocare electrică coloana volan |
| F69 | 5 | Set semnalizatoare |
| F70 | 20 | Blocare centrală |
| F71 | 7,5 | Climatizare |
| F72 | 7,5 | Modulul volanului |
| F73 | 7,5 | Conector date; Semnalizator baterie. |
| F74 | 15 | Faruri de drum |
| F75 | 15 | Faruri față proiectoare de ceață |
| F76 | 10 | Faruri marșarier |
| F77 | 20 | Pompă pulverizatoare pentru parbriz față și spate |
| F78 | 5 | Aprindere; Apăsați comutatorul de aprindere; Modul vehicul fără cheie. |
| F79 | 15 | Unitate audio; Comutator lumini de avarie; Panou de finisare electronic. |
| F80 | 20 | Trapă |
| F81 | 5 | Senzor mișcare interior; Receptor frecvențe radio. |
| F82 | 20 | Pompă pulverizatoare pentru parbriz față și spate |
| F83 | 20 | Bloc central |
| F84 | 20 | Deblocare ușă partea șoferului; Deblocare capac combustibil; Bloc central dublu. |
| F85 | 7,5 | Climatizare; Releu ștergător spate; Încălzitor suplimentar; Radio; Cruise control adaptiv. |
| F86 | 10 | Modul control limitări; Sistem clasificare pasageri. |
| F87 | 15 | Volan încălzit |
| F88 | 20 | Modul calitate tensiune |
| F89 | – | Neutilizat |

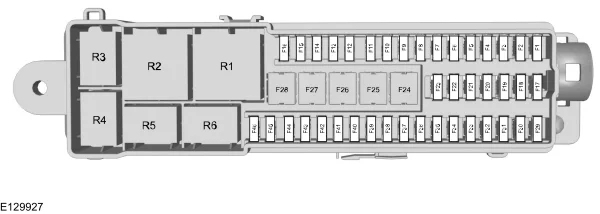

Cutia de siguranțe în portbagaj
| Nr | Amp [A] | Descriere |
| F1 | 5 * | |
| F2 | – | Neutilizat |
| F3 | 5 * | Mânerele ușilor vehiculului fără cheie |
| F4 | 25 * | Controlul ușii față stânga |
| F5 | 25 * | Controlul ușii față dreapta |
| F6 | 25 * | Controlul ușii spate stânga |
| F7 | 25 * | Controlul ușii spate dreapta |
| F8 | 10 * | Alarmă antifurt |
| F9 | 25 * | Scaun șofer |
| F10 | 25 * | Geamuri electrice |
| F11 | 5 | Alimentarea bobinei releului |
| F12 | – | Neutilizat |
| F13 | – | Neutilizat |
| F14 | – | Neutilizat |
| F15 | – | Neutilizat |
| F 16 | – | Neutilizat |
| F18 | – | Neutilizat |
| F19 | – | Neutilizat |
| F20 | – | Neutilizat |
| F21 | – | Neutilizat |
| F22 | – | Neutilizat |
| F23 | – | Neutilizat |
| F24 | 30 ** | Convertor de alimentare DC/AC |
| F25 | 25 * | Ușă spate electrică |
| F26 | 40 ** | Modul de remorcare remorcă |
| F27 | 30 ** | Dezumidificator geam spate |
| F28 | – | Neutilizat |
| F29 | 5 * | Monitor unghi mort; Sistem menținere bandă; Active City; Cameră spate. |
| F30 | 5 * | Modul asistență parcare |
| F31 | – | Neutilizat |
| F32 | 5 * | Convertor de alimentare DC/AC |
| F33 | 15 * | Releu ștergător spate |
| F34 | 15 * | Scaun șofer încălzit |
| F35 | 15 * | Scaun pasager încălzit |
| F36 | – | Neutilizat |
| F37 | 15 | Parasolar |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
| F41 | – | Neutilizat |
| F42 | – | Neutilizat |
| F43 | – | Neutilizat |
| F44 | 10 | Oglinzi exterioare electrice |
| F45 | 7,5 | Oglinzi exterioare încălzite |
| F46 | – | Neutilizat |
| * Mini siguranțe** Siguranțe cartuș | ||
| Releu | Descriere |
| R1 | Aprindere |
| R2 | Geam spate încălzit |
| R3 | Ștergător spate |
| R4 | Gol |
| R5 | Semnalizator acustic antifurt |
| R6 | Alimentare întârziată a accesoriilor |
Ford C-MAX (2015-2019) – schema cutiei de siguranțe (din 23-06-2015)
Anul producției: 2015, 2016, 2017, 2018, 2019.
Siguranță brichetă (priză de alimentare) în Ford C-MAX este siguranța F61 în cutia de siguranțe din habitaclu și F24 în cutia de siguranțe din compartiment motor.
Cutia de siguranțe în compartiment motor
| Nr | Amperi [A] | Descriere |
| F7 | 40 ** | Sistem antiblocare roți (ABS); Program electronic de stabilitate. |
| F8 | 30 ** | Program electronic de stabilitate |
| F9 | 20 ** | Spălător faruri |
| F10 | 40 ** | Motor ventilator |
| F11 | 30 ** | Modul Auto-Start-Stop |
| F12 | 30 ** | Modul control sistem transmisie |
| F13 | 30 ** | Releu demaror |
| F14 | 40 ** | Element încălzit parbriz partea dreaptă. |
| F15 | 25 * | Ventilator intercooler (1,0 l) |
| 40 ** | Releu ventilator răcire 1 | |
| F 16 | 40 ** | Element încălzit parbriz partea stângă. |
| F17 | 20 ** | Încălzitor auxiliar |
| F18 | 20 ** | Ștergător parbriz |
| F19 | 5 * | Sistem antiblocare roți (ABS); Program electronic de stabilitate. |
| F20 | 15 * | Claxon |
| F21 | 5 * | Lumini de frână |
| F22 | 15 * | Sistem monitorizare baterie |
| F23 | 5 * | Bobine relee; Control iluminare. |
| F24 | 20 ** | Priză alimentare în portbagaj |
| F25 | – | Neutilizat |
| F26 | 25 * | Modul control cutie (TMC 6F35). |
| 15 * | Modul control cutie (TMC MPS6). |
| F27 | 15 * | Cuplajul climatizării |
| F28 | 7,5 * | Cameră spate. Sistem de avertizare coliziune |
| F29 | – | Neutilizat |
| F30 | 5 * | Modul control sistem transmisie |
| F31 | – | Neutilizat |
| F32 | 10 * | Modul control sistem transmisie; Releu modul ventilator răcire |
| F33 | 15 * | Modul control sistem transmisie; Bobine de aprindere. |
| F34 | 10 * | Modul control sistem transmisie |
| F35 | 10 * | Senzor prezență apă în combustibil; Modul control sistem transmisie; Bobine de aprindere. |
| F36 | – | Neutilizat |
| F37 | – | Neutilizat |
| F38 | 15 * | Modul control sistem transmisie |
| F39 | 5 * | Reglare faruri |
| F40 | 5 * | Servodirecție electronică |
| F41 | 20 ** | Controler caroserie |
| F42 | – | Neutilizat |
| F43 | 15 * | Reglare faruri; Iluminare față adaptivă. |
| F44 | 5 * | Tempomat adaptiv |
| F45 | 10 * | Duza pulverizatoare încălzită |
| F46 | 25 * | Ventilator răcire |
| F47 | – | Neutilizat |
| F48 | 15 * | Dispozitiv dezghețare geam spate |
| * Mini siguranțe** Siguranțe cartuș | ||
| Releu | Descriere |
| R1 | Ventilator intercooler |
| R2 | Claxon |
| R3 | Dispozitiv dezghețare filtru de particule |
| R4 | Releu ventilator răcire. |
| R5 | Releu aprindere/oprire ștergătoare parbriz față. |
| R6 | Releu viteză mare/mică ștergător parbriz față. |
| R7 | Parbriz încălzit |
| R8 | Releu ventilator răcire |
| R9 | Injector faruri |
| R10 | Releu demaror |
| R11 | Ambreiaj climatizare |
| R12 | Releu ventilator răcire |
| R13 | Motor ventilator |
| R14 | Modul control motor |
| R15 | Releu demaror |
| R16 | Aprindere |
Cutia de siguranțe în habitaclu
| Nr | Amperi [A] | Descriere |
| F56 | 20 | Pompă combustibil |
| F57 | – | Neutilizat |
| F58 | – | Neutilizat |
| F59 | 5 | Transmițător-receptor antifurt pasiv |
| F60 | 10 | Iluminare interioară; Set de întrerupătoare ușă partea șoferului; Lampă compartiment torpedou; Iluminare ambientală. |
| F61 | 20 | Brichetă față; Puncte de alimentare auxiliare spate. |
| F62 | 5 | Ștergător automat; Senzor de umiditate; Oglindă retrovizoare interioară cu funcție de întunecare automată. |
| F63 | 10 | Control adaptiv viteză de croazieră |
| F64 | – | Neutilizat |
| F65 | 10 | Deschidere hayon rabatabil |
| F66 | 20 | Închidere ușă partea șoferului; Închidere capac combustibil; Închidere centrală dublă. |
| F67 | 7,5 | Modul SYNC; Modul sistem poziționare globală; Display informativ și de divertisment. |
| F68 | 15 | Blocare electrică coloana volan |
| F69 | 5 | Set indicatori |
| F70 | 20 | Închidere centrală |
| F71 | 7,5 | Climatizare |
| F72 | 7,5 | Modulul direcției |
| F73 | 7,5 | Interfață date; Semnalizator baterie. |
| F74 | 15 | Faruri de drum |
| F75 | 15 | Proiectoare de ceață față |
| F76 | 10 | Faruri de marșarier |
| F77 | 20 | Pompă pulverizatoare parbriz față și spate |
| F78 | 5 | Aprindere; Comutator aprindere; Modul vehicul fără cheie. |
| F79 | 15 | Unitate audio; Comutator lumini de avarie; Panou finisaj electronic. |
| F80 | 20 | Trapă |
| F81 | 5 | Senzor mișcare interior; Receptor frecvențe radio. |
| F82 | 20 | Pompă pulverizatoare parbriz față și spate |
| F83 | 20 | Închidere centralizată |
| F84 | 20 | Dezactivare ușă partea șoferului; Dezactivare capac combustibil; Închidere centralizată dublă. |
| F85 | 7,5 | Climatizare; Releu ștergător spate; Încălzitor auxiliar; Radio; Pilot automat adaptiv. |
| F86 | 10 | Modul control limite; Sistem clasificare pasageri. |
| F87 | 15 | Volan încălzit |
| F88 | 20 | Modul calitate tensiune |
| F89 | – | Neutilizat |
Cutia de siguranțe în portbagaj
| Nr | Amperi [A] | Descriere |
| F1 | 5 * | Încărcător fără mâini |
| F2 | – | Neutilizat |
| F3 | 5 * | Mânerele ușilor vehiculului fără cheie |
| F4 | 25 * | Controlul ușii față stânga |
| F5 | 25 * | Controlul ușii față dreapta |
| F6 | 25 * | Controlul ușii spate stânga |
| F7 | 25 * | Controlul ușii spate dreapta |
| F8 | 10 * | Alarmă antifurt |
| F9 | 25 * | Scaun partea șoferului |
| F10 | 25 * | Geamuri electrice |
| F11 | 5 | Alimentarea bobinei releului |
| F12 | – | Neutilizat |
| F13 | – | Neutilizat |
| F14 | – | Neutilizat |
| F15 | – | Neutilizat |
| F 16 | – | Neutilizat |
| F18 | – | Neutilizat |
| F19 | – | Neutilizat |
| F20 | – | Neutilizat |
| F21 | – | Neutilizat |
| F22 | – | Neutilizat |
| F23 | – | Neutilizat |
| F24 | 30 ** | Convertizor alimentare DC/AC |
| F25 | 25 * | Ușă spate electrică |
| F26 | 40 ** | Modul remorcă |
| F27 | 30 ** | Dezghețător geam spate |
| F28 | – | Neutilizat |
| F29 | 5 * | Monitor unghi mort; Sistem menținere bandă; Active City; Cameră spate. |
| F30 | 5 * | Modul asistență parcare |
| F31 | – | Neutilizat |
| F32 | 5 * | Convertizor alimentare DC/AC |
| F33 | 15 * | Releu ștergător spate |
| F34 | 15 * | Scaun șofer încălzit |
| F35 | 15 * | Scaun pasager încălzit |
| F36 | – | Neutilizat |
| F37 | 15 | Parasolar |
| F38 | – | Neutilizat |
| F39 | – | Neutilizat |
| F40 | – | Neutilizat |
| F41 | – | Neutilizat |
| F42 | – | Neutilizat |
| F43 | – | Neutilizat |
| F44 | 10 | Oglinzi exterioare reglabile electric |
| F45 | 7,5 | Oglinzi exterioare încălzite |
| F46 | – | Neutilizat |
| * Mini siguranțe** Siguranțe cartuș | ||
| Releu | Descriere |
| R1 | Aprindere |
| R2 | Geam spate încălzit |
| R3 | Perie ștergător spate |
| R4 | Neutilizat |
| R5 | Semnal acustic antifurt |
| R6 | Alimentare întârziată a accesoriilor |
