Fiat Idea (2003-2012) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Idea (2003-2012), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Idea – schema siguranței
Anul producției: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Siguranță brichetă (priză de alimentare) în Fiat Idea este siguranța F44 în blocul siguranțe al bordului.

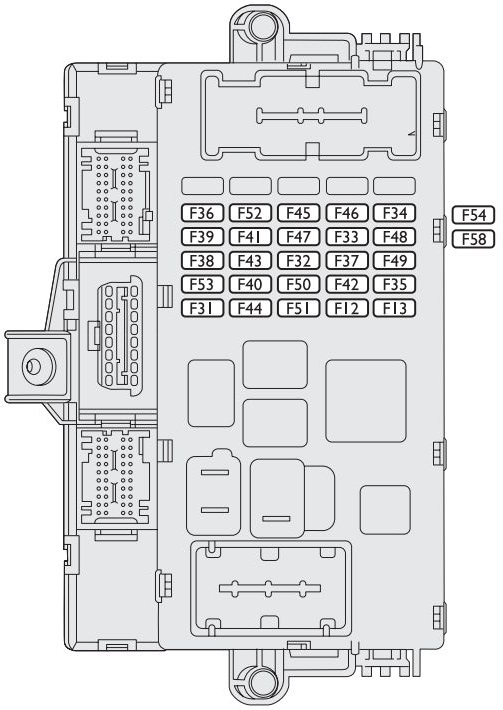

Schema siguranței în bord
Poziția siguranței
Se află pe partea stângă a bordului.
Schema siguranței
Atribuirea siguranțelor în bord
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| F12 | 7,5 | Far de întâlnire dreapta |
| F13 | 7,5 | Far de întâlnire stânga; Dispozitiv de reglare a farurilor. |
| F31 | 7,5 | Lumini de mers înapoi; Releu al modulului motor;
Calculator de bord. |
| F32 | – | Gol |
| F33 | 20 | Geam electric spate stânga |
| F34 | 20 | Geam electric spate dreapta |
| F35 | 7,5 | +15 Cruise control, semnal de la întrerupătorul pedalei de frână către unitățile de control (*) |
| F36 | 10 | +30 Setare pentru controlul remorcii, încuietori spate încuietori față cu controlul ușilor la o ușă (*) |
| F37 | 7,5 | + 15 A treia lumină de stop, bord, lumini de stop (*) |
| F38 | 20 | Deblocare pornire |
| F39 | 10 | +30 priză diagnostic EOBD, audio, navigație, unitate de control a presiunii pneurilor (*) |
| F40 | 30 | Geam încălzit spate |
| F41 | 7,5 | Oglinzi retrovizoare electrice încălzite |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F42 | 7,5 | +15 Unitate control Sistem antiblocare roți (ABS)/ESP (*) |
| F43 | 30 | Ștergător/Ștergătoare parbriz/spălător parbriz față |
| F44 | 15 | Brichetă:Priză alimentare pe tunel |
| F45 | 15 | Scaune încălzite |
| F46 | 15 | Priză pornire |
| F47 | 20 | Alimentare modul ușă partea șoferului (geam electric, încuietoare) |
| F48 | 20 | Alimentare modul ușă partea pasagerului (geam electric, încuietoare) |
| F49 | 7,5 | +15 mediu (martori bord stânga și central, oglinzi electrice, iluminare martori scaune încălzite, setare pentru radiotelefon, navigator, senzori ploaie / lumini de zi, modul senzor parcare, iluminare martori trapă) (*) |
| F50 | 7,5 | Unitate control sistem airbag |
| F51 | 7,5 | + 15 Control presiune pneuri, control ECO/Sport (*) |
| F52 | 15 | Ștergător/Ștergătoare parbriz spate |
| F53 | 7,5 | +30 Semnalizator/Semnalizatoare, lumini de urgență, bord (*) |
| F54 | 15 | +30 Amplificator radio exterior (*) |
| F58 | 20 | +30 Trapă (*) |
+15 = bornă pozitivă sub cheie
Schema cutiei de siguranțe sub capotă
Poziția siguranței
Siguranța sub capotă se află în compartimentul motor lângă baterie.

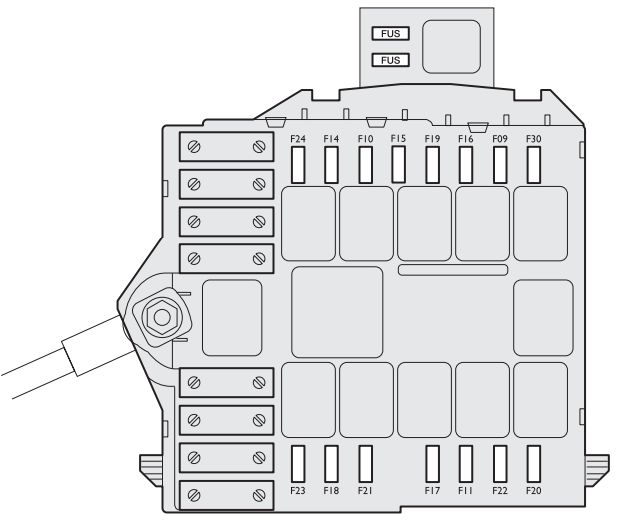

Schema cutiei de siguranțe
Nr
Ampere [A]
Descriere
F9
20
Lavalampade
F10
15
Claxon
F11
15
Servicii secundare injecție electronică
F4
7,5
Far dreapta faruri de drum
F15
7,5
Far stânga faruri de drum
F17
10
Servicii de bază injecție electronică
F18
10
+30 Unitate control motor, Comutator la distanță ventilator electric radiator (1.9 Multijet) (*)
F19
7,5
Compresor
F20
–
Gol
F21
15
Pompă combustibil
F22
15
Servicii de bază injecție electronică (1,2 16V, 1,4 16V)
F22
20
Servicii de bază injecție electronică (motor Multijet)
F22
15
Servicii de bază injecție electronică (motor pe benzină)
F23
30
+30 Cutie Dualogic (*)
F24
7,5
+15 Servodirecție electrică (*)
F30
15
Proiectoare de ceață față
+15 = bornă pozitivă sub cheie
