BMW X3 F25 (2011-2017) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X3 (F25) 2011-2017, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

BMW X3 F25 – schema siguranței

Anul producției: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

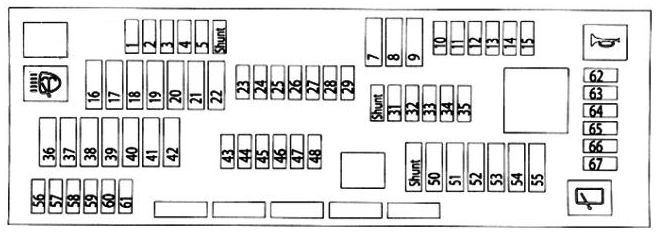

Schema siguranței

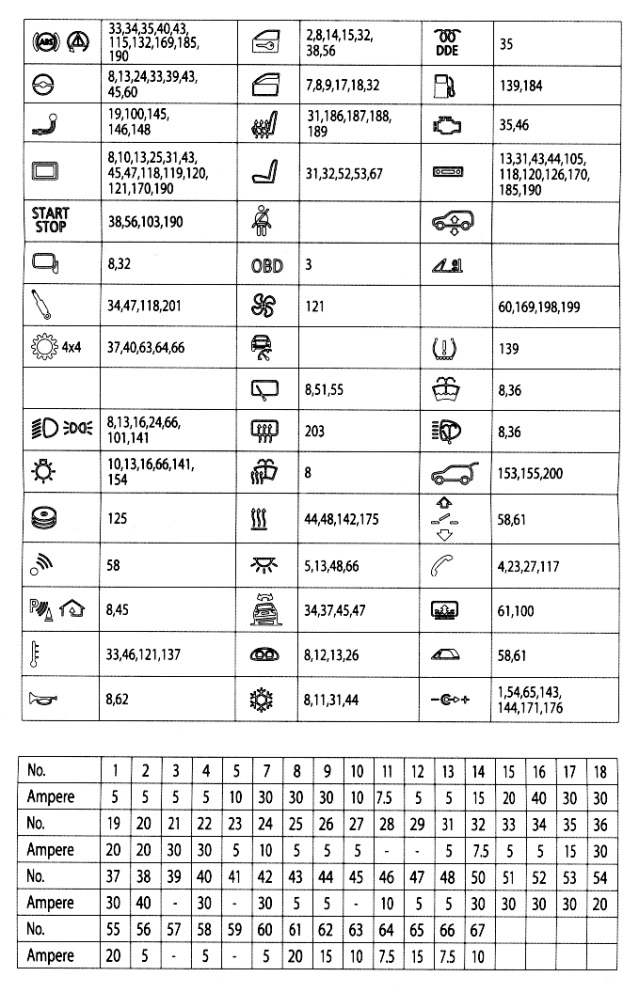

Atribuirea siguranțelor

Poziția siguranței

Deschide capacul pe partea dreaptă a barei și îndepărtează izolația fonică.

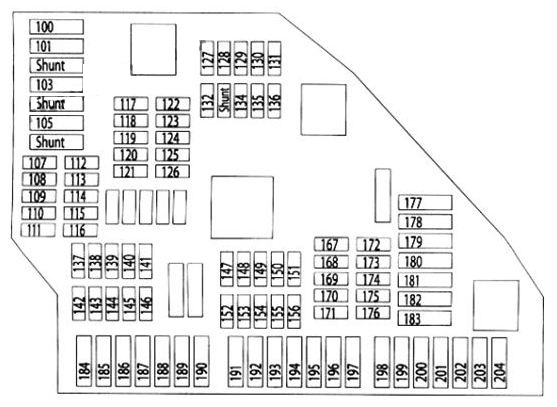

Schema siguranței

Atribuirea siguranțelor

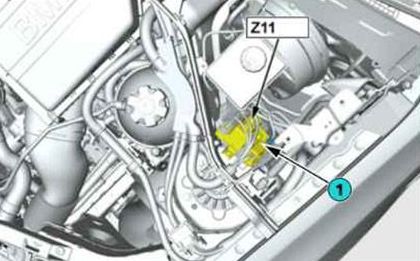

Se află în compartiment motor pe partea stângă.

Conține și câteva relee, de exemplu pentru remorcă.

Semnificația simbolurilor siguranțelor BMW

Lista va fi actualizată regulat. Dacă ai sugestii, lasă un comentariu sau scrie un email!

Nr	Simbol	Descriere
1		ABS (sistem antiblocare roți (ABS) în timpul frânării),DSC (control dinamic al stabilității)
2		Modul control funcție coloana volanului
3		Modul remorcă, cârlig remorcare
4		Afișaj pe parbriz Head-Up (HUD)
5		Sistem START-STOP
6		Oglinzi electrice
7		Sistem suspensie pneumatică
8		Transmisie;DSC – control dinamic al stabilității; SMG – cutie manuală secvențială.
9		Faruri principale;Senzor ploaie; Senzor lumină; Control electronic al înălțimii de rulare.
10		Modul lumini
11		Schimbătoare CD;Modul Can Gateway.
12		Alarmă
13		Senzori parcare / Home link (deschizător garaj)
14		Ventilator electric
15		Claxon
16		Modul ușă;Închidere automată silențioasă.
17		Geamuri electrice
18		Scaune încălzite
19		Reglaj scaune
20		Curele de siguranță
21		OBD
22		Încălzire;Încălzire independentă. Încălzire parbriz.
23		Regulator de viteză
24		Releu ștergător spate
25		Dezghețare lunetă spate (încălzire lunetă spate)
26		Încălzitor lichid parbriz

27		Ventilator
28		Lumini interioare
29		Tablou de bord;Vitezometru
30		Sistem de climatizare
31	DDE	Electronică digitală Diesel (DDE)
32		Releu al pompei de combustibil;Controlul pompei de combustibil.
33		DME – Electronică digitală a motorului;Modul de tensiune integrat – IVM.
34		BDC (Controler domeniu caroserie)
35		Amplificator HiFi;Tuner TV; Modul video. Radio (?).
36		Controlul presiunii pneurilor RDV
37		Spălător parbriz față
38		Sistem de spălare faruri
39		Trapă;Geam panoramic; Modul superior cabriolet.
40		Telefon
41		Modul superior cabriolet;Releu cabriolet.
42		Brichetă față și spate;La 12V; La încărcarea compartimentului (12V).
43		Frână de parcare
44		Blocare capac portbagaj (hayon spate);Închidere automată hayon spate.
45		Parasolar electric spate (pentru BMW F60 M5)
46		Sistem tracțiune dinamică
47		Tracțiune integrală
48		Sistem START-STOP
49		Asistent condus
50		Sistem hibrid
51		Sistem audio
52		Oglindă retrovizoare electrocromatică
53		Releu compresor suspensie pneumatică
