Opel Corsa C (2000-2006) – cutia de siguranțe
Opel Corsa C – schema cutiei de siguranțe
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

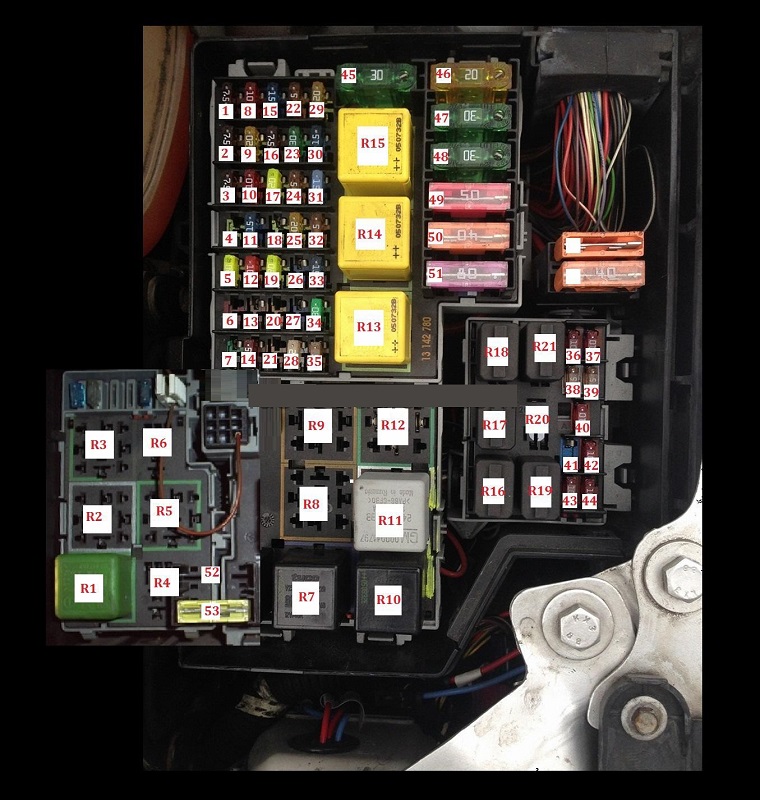

Cutia de siguranțe în compartiment motor Corsa C.
| R1 | Releu motor ventilator răcire |
| R2 | Releu motor ventilator răcire |
| R3 | Releu motor ventilator răcire |
| R4 | Releu ambreiaj compresor AC |
| R5 | Releu motor ventilator răcire |
| R6 | |
| R7 | Releu control motor (EC) |
| R8 | Convertor semnal senzor viteză roată stânga fără Sistem antiblocare roți (ABS) (cu excepția cutie mecanică secvențială) |
| R9 | Convertor semnal senzor viteză roată dreapta – fără Sistem antiblocare roți (ABS) (cu cutie mecanică secvențială) |
| R10 | Releu pompă combustibil-benzină |
| R11 | Releu încălzire lunetă spate |
| R12 | Releu pompă spălător faruri |
| R13 | Releu circuite auxiliare aprindere |
| R14 | Releu motor demaror |
| R15 | Releu circuite principale aprindere |
| R16 | Releu lumină spate anti-ceață |
| R17 | Releu proiectoare de ceață |
| R18 | Releu lumini laterale/spate dreapta |
| R19 | Releu faruri de drum |
| R20 | Releu lumini de poziție/spate stânga |
| R21 | Releu faruri de întâlnire |
| F1 | (7,5A) Modul control multifuncțional |
| F2 | (7,5A) Gestionare motor |
| F3 | (7,5A) Display digital multifuncțional;
Lumini de urgență; Claxon; Imobilizator; Bord. |
| F4 | (5A) Lumină număr înmatriculare |
| F5 | (20A) Geamuri electrice |
| F6 | (10A) Cutie automată (AT) |
| F7 | (30A) Spălător faruri |
| F8 | (10A) Demaror |
| F9 | (20A) Încălzitor auxiliar, gestionare motor, releu pompă combustibil |
| F10 | (10A) Claxon |
| F11 | (15A) Modul control multifuncțional |
| F12 | (20A) Sistem audio;
Display digital multifuncțional. |
| F13 | (10A) Sistem alarmă |
| F14 | (7,5A) Oglinzi retrovizoare electrice |
| F15 | (10A) Spălător parbriz |
| F 16 | (5A) Lumini interioare |
| F17 | (20A) Modul control multifuncțional |
| F18 | (20A) Trapă |
| F19 | (5A) Sistem alarmă |
| F20 | (20A) Geamuri electrice |
| F21 | – |
| F22 | (5A) Modul control multifuncțional |
| F23 | (20A) Ștergător parbriz |
| F24 | (5A) Imobilizator;
Bord; Lumini interioare; Servodirecție; Display digital multifuncțional; |
| F25 | (10A) Lumină de stop |
| F26 | (10A) Brichetă – benzină |
| F27 | (15A) Scaune încălzite |
| F28 | (15A) Scaune încălzite |
| F29 | (20A) Spălător parbriz |
| F30 | (15A) Gestionare motor-benzină |
| F31 | (15A) Climatizare (AC) |
| F32 | (5A) Sistem antiblocare roți (ABS);
Geam spate încălzit. |
| F33 | – |
| F34 | (30A) Încălzitor combustibil (Diesel) |
| F35 | (5A) Sistem audio;
Geamuri electrice; Trapă. |
| F36 | (10A) Far stânga – faruri de întâlnire |
| F37 | (10A) Far dreapta – faruri de întâlnire |
| F38 | (5A) Lumini laterale/spate stânga |
| F39 | (5A) Lumini laterale/spate dreapta |
| F40 | – |
| F41 | (15A) Proiectoare de ceață |
| F42 | (10A) Lumini spate proiectoare de ceață |
| F43 | (10A) Far stânga – faruri de drum |
| F44 | (10A) Far dreapta – faruri de drum |
| F45 | (30A) Climatizare (AC) |
| F46 | (20A) Gestionare motor |
| F47 | (30A) Geam spate încălzit |
| F48 | (30A) Demaror |
| F49 | (50A) Servodirecție |
| F50 | (40A) Sistem antiblocare roți (ABS) |
| F51 | (60A) Cutie mecanică secvențială-benzină |
| F52 | (30A) Motor ventilator răcire benzină cu AC |
| F53 | (30A) Motor ventilator condensator AC benzină |
Cutia de relee Opel Corsa C
| 1 | |
| 2 | |
| 3 | Releu închidere centralizată – blocare (ușa partea șoferului) |
| 4 | Releu închidere centralizată – clic |
| 5 | Releu de deblocare a închiderii centralizate |
| 6 | Releu de blocare a închiderii centralizate |
| 7 | Releu claxon sistem alarmă |
| 8 | Releu lumini plăcuță înmatriculare |
| 9 | Releu pompă spălător lunetă spate |
| 10 | Releu motor ștergătoare parbriz – rapid |
| 11 | Releu claxon |
| 12 | Releu pompă spălător parbriz |
| 13 | Releu motor ștergătoare parbriz – lent/intermitent |
| 14 | Releu motor ștergător lunetă spate |
| 15 | Releu semnalizator – stânga |
| 16 | Releu semnalizator – dreapta |
