Fiat Fiorino III (Qubo) (2007-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Fiorino III (Qubo) (2007-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Fiorino III (Fiat Qubo) (2007-2016) – schema cutiei de siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Fiorino (Fiat Qubo) este siguranța F85 în cutia de siguranțe din compartiment motor.

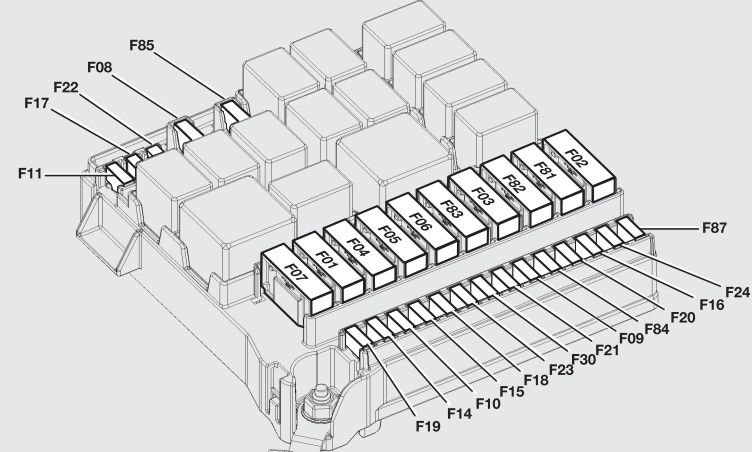

Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Carcasa computerului | F01 | 60 |
| Disponibil | F02 | – |
| Sistem aprindere | F03 | 20 |
| Sistem antiblocare roți (ABS) (pompă) | F04 | 40 |
| Disponibil | F05 | – |
| Ventilator electric o viteză (75 W); Ventilator electric viteză joasă (187 W). | F06 | 20 |
| Ventilator electric viteză joasă (350 W) | F06 | 30 |
| Ventilator electric viteză înaltă (187 W) | F07 | 30 |
| Ventilator electric viteză înaltă (350 W) | F07 | 40 |
| Ventilator electric sistem climatizare | F08 | 30 |
| Disponibil (kit pentru remorcă) | (F09) | (15) |
| Claxoane | F10 | 10 |
| Modul control motor (sarcini secundare) | F11 | 10 |
| Faruri de întâlnire | F14 | 15 |
| Disponibil | F15 | – |
| +15 Control motor,tobă releu T20 | F 16 | 7,5 |
| Control motor (versiunea 1.4) | F17 | 10 |
| Control motor (versiunea 1.3 Multijet) | F17 | 10 |
| Tobă releu T09 (versiunea 1.4) | F18 | 7,5 |
| Control motor/tobă releu T09(versiunea 1.3 Multijet) | F18 | 7,5 |
| Compresor sistem climatizare | F19 | 7,5 |
| Încălzire lunetă spate; Dezghețare oglinzi. | F20 | 30 |
| Pompă combustibil | F21 | 15 |
| Control motor (versiunea 1.3 Multijet) | F22 | 15 |
| Injectoare; Bobine de aprindere (versiunea 1.4). | F22 | 15 |
| Sistem antiblocare roți (ABS) (supape) | F23 | 20 |
| + 15Sistem antiblocare roți (ABS) | F24 | 7,5 |
| Proiectoare de ceață | F30 | 15 |
| Conectare dispozitiv încălzire (versiunea 1.3 Multijet). | F81 | 50 |
| Disponibil | F83 | – |
| Brichetă; Priză curent în partea pasagerului;
Scaune încălzite. |
F85 | 30 |
| +15 Faruri marșarier; Decimetru;
Senzor apă în motorină; Tobe pentru relee T02, T05, T14, T17 și T19. |
F87 | 7,5 |

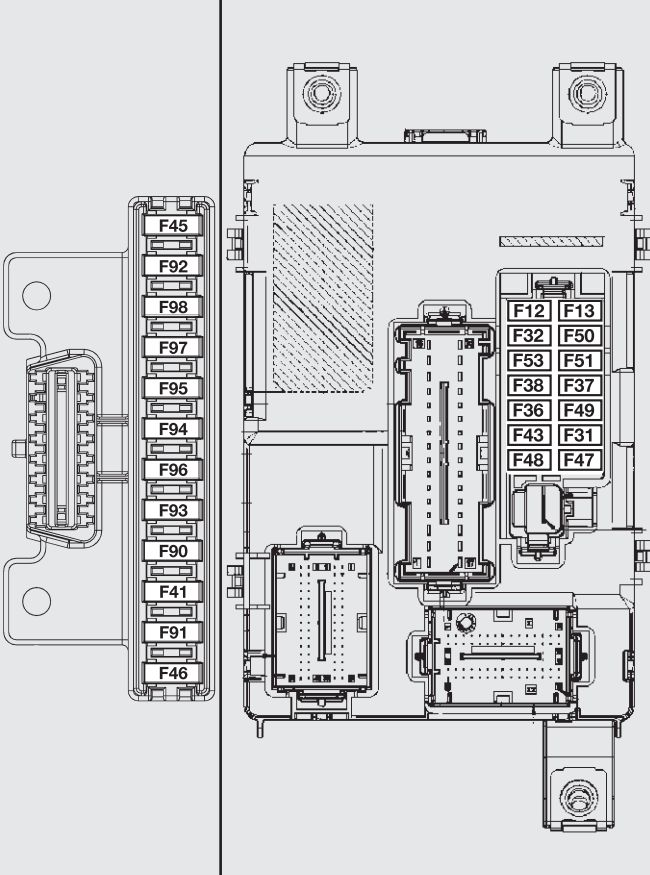

Cutia de siguranțe în compartimentul pasagerului
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire (partea pasagerului) | F12 | 7,5 |
| Faruri de întâlnire (partea șoferului);Reglarea poziției farurilor. | F13 | 7,5 |
| Tobe releu INT/A SCM | F31 | 5 |
| Iluminare interioară temporizată | F32 | 7,5 |
| Sistem audio Bluetooth;Nod unitate centrală;
Nod Blue&Me; Priză de diagnoză pentru sistemul EOBD; Unitate control alarmă volumetrică; Unitate control sirenă alertă. |
F36 | 10 |
| Panou instrumente;Nod control faruri de stop (NA) | F37 | 5 |
| Actuatori încuietoare uși/portbagaj | F38 | 20 |
| Pompă pulverizator bidirecțional geam spate. | F43 | 15 |
| Parbriz (partea șoferului) | F47 | 20 |
| Parbriz (partea pasagerului) | F48 | 20 |
| Control iluminare;Control senzor parcare;
Control electric oglinzi laterale; Control alarmă volumetrică. |
F49 | 4 |
| Unitate control airbag | F50 | 7,5 |
| Nod sistem audio INT;Nod central Bluetooth;
Nod Blue&Me; Mișcarea oglinzilor laterale electrice; Comutator ambreiaj; Control lumină de stop (NC). |
F51 | 5 |
| Nod bord | F53 | 5 |
| Dezghețători oglinzi exterioare | F41 | 7,5 |
| Disponibil | F45 | – |
| Disponibil | F46 | – |
| Disponibil | F90 | – |
| Disponibil | F91 | – |
| Disponibil | F92 | – |
| Disponibil | F93 | – |
| Priză brichetă;Priză curent în compartiment pasager. | F94 | 15 |
| Disponibil | F95 | – |
| Priză brichetă;Priză curent în compartiment pasager. | F96 | 15 |
| Încălzire scaun față (partea șoferului). | F97 | 10 |
| Încălzire scaune față (partea pasagerului). | F98 | 10 |
