Audi A6 C6 (2004-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A6 C6 (2004–2011), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Audi A6 C6 (2004-2011) – schema siguranței
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Audi A6 C6 este a treia generație a acestui model. Vehiculul a fost proiectat de italianul Walter de’Silva. A6 C6 este similar ca design cu predecesorul său, dar este ușor mai lung. Caracteristica cea mai distinctivă a acestui model este noul aspect al grilei.
Siguranța brichetei (priza de alimentare) în Audi A6 C6 (2004-2011) este siguranța 2 în blocul siguranțe (partea pasagerului bordului).
Audi A6 C6 (2004-2011) are 3 poziții ale siguranțelor. Doi în bord, partea pasagerului și șoferului, și unul în portbagaj.
Bloc siguranțe partea șoferului a bordului – siguranțe audi a6 c6
Pentru a accesa blocul siguranțe situat pe partea șoferului a bordului, deschide ușa șoferului și îndepărtează clema de plastic (A) din elementul de blocare din capacul frontal.
În capacul din stânga bordului se află o clemă de plastic (A), care poate fi folosită pentru a scoate siguranțele. Maneta (B) servește pentru funcționarea de urgență a trapei electrice. Pe ambele capace ale bordului se află și o etichetă cu diagrama siguranțelor (C) pentru blocul siguranțe respectiv.

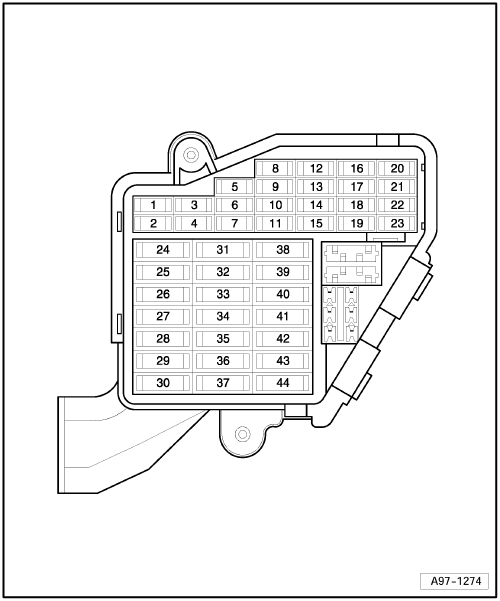

Audi A6 C6 – Schema blocului siguranțe – partea șoferului a bordului
| Nr | Descriere | Amperaj [A] |
| 1 | Neutilizat | – |
| 2 | Neutilizat | – |
| 3 | Gestionare motor | 5 |
| 4 | Senzor nivel ulei;
Iluminare plăcuță înmatriculare. |
5 |
| 5 | Climatizare;
Sistem monitorizare presiune pneuri. |
5 |
| 6 | Program electronic de stabilizare (ESP);
Senzor ambreiaj. |
5 |
| 7 | Conector diagnostic | 5 |
| 8 | Unitate control Homelink | 5 |
| 9 | Oglindă retrovizoare interioară
cu funcție de întunecare automată. |
5 |
| 10 | Regulator de viteză adaptiv | 5 |
| 11 | Neutilizat | – |
| 12 | Conector diagnostic | 10 |
| 13 | Comutator coloana volan | 10 |
| 14 | Comutator lumini frână;
2009-2011: Neutilizat |
– |
| 15 | Set de semnalizatoare;
Modul control Gateway. |
10 |
| 16 | Telefon, mobil | 5 |
| 17 | Program electronic de stabilizare (ESP) | 10 |
| 18 | Electronică far (stânga) | 5 |
| 19 | Senzor ploaie | 5 |
| 20 | Duze ștergător parbriz încălzite | 5 |
| 21 | Reglare scaun (partea șoferului) | 10 |
| 22 | Display MMI | 5 |
| 23 | Frână de parcare electromecanică | 5 |
| 24 | Neutilizat | – |
| 25 | Neutilizat | – |
| 26 | Neutilizat | – |
| 27 | Neutilizat | – |
| 28 | Neutilizat | – |
| 29 | Neutilizat | – |
| 30 | Neutilizat | – |
| 31 | Comutator lumini marșarier;
Cutie; Elemente motor. |
15 |
| 32 | Controler inteligent modul putere;
Iluminare spațiu picioare; Faruri față; Claxon; Sistem ștergător parbriz; Volan reglabil electric. |
30 |
| 33 | Controler inteligent modul putere
(lumini partea stângă). |
25 |
| 34 | Controler inteligent modul putere
(lumini partea dreaptă). |
25 |
| 35 | Neutilizat | – |
| 36 | Spălător faruri | 30 |
| 37 | Sistem electronic de stabilizare (ESP) | 25 |
| 38 | Sistem ștergător parbriz | 30 |
| 39 | Modul control ușă partea stângă | 15 |
| 40 | Claxon | 25 |
| 41 | Ventilator încălzitor | 40 |
| 42 | Bloc electronic
aprindere modul control; Volan reglabil electric. |
30 |
| 43 | Ștergător lunetă (Avant) | 15 |
| 44 | Deschidere geamuri electrice
(partea stângă) |
35 |

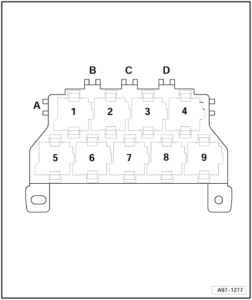

Tablou relee – audi a6 c6 schema cutia de siguranțe
Se găsește sub bord, în partea stângă a volanului.
Destinație
| A | Siguranță unitate control Sistem antiblocare roți (ABS) 1 -S123- (40A) |
| b | De rezervă |
| C | De rezervă |
| D | De rezervă |
| 1 | Releu putere (terminal 15) -J329- |
| 2 | Releu spălător faruri -J39- |
| 3 | De rezervă |
| 4 | Releu demaror -J53- |
| 5 | Releu putere (terminal 75x) -J694- (până la 04.2005) |
| 6 | Releu demaror 2 -J695- |
| 7 | Releu semnal -J4- |
| 7 | Releu tensiune alimentare (terminal 75x) -J694- (din 05.2005) |
| 8 | De rezervă |
| 9 | De rezervă |

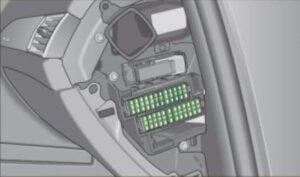

Cutia de siguranțe partea pasagerului a bordului
Pentru a accesa cutia de siguranțe situată pe partea pasagerului a bordului, este necesar să deschideți ușa pasagerului și să îndepărtați capacul lateral al bordului.

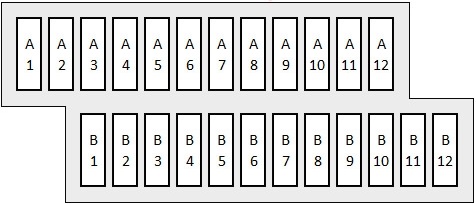

Audi A6 C6 – Schema cutiei de siguranțe – partea pasagerului a bordului
Audi A6 C6 – Schema cutiei de siguranțe – partea pasagerului a bordului
| Nr | Descriere | Amperaj [A] |
| Suport siguranță (negru) [A] | ||
| 1 | Modul control Buton confort | 15 |
| 2 | Brichetă | 20 |
| 3 | Sistem monitorizare presiune pneuri | 5 |
| 4 | Priză electrică față | |
(consolă centrală).205Modul de alimentare inteligent pasager
(bloc compartiment motor).156Modul control uși partea dreaptă157Trapă208Control climatizare109Scaune față încălzite3010MMI;
Amplificator antenă;
2009-2011:
MMI.10/7,511Reglaj scaun (pasager)1012Comunicare5Suport siguranță (maro) [B]1Pompă combustibil electrică20/302Suspensie pneumatică adaptivă153Asistent bandă104Asistent schimbare bandă Audi55Suspensie pneumatică adaptivă56Comutator cutie automată –
faruri suplimentare);
electronică faruri (partea dreaptă).510Sistem airbag511Scaun spate încălzit512Telefon5

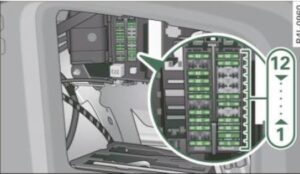

Cutia de siguranțe în portbagaj partea dreaptă
Pentru a accesa cutia de siguranțe situată în portbagaj, este necesar să se îndepărteze capacul lateral drept al portbagajului și să se deschidă capacul cutiei de siguranțe.

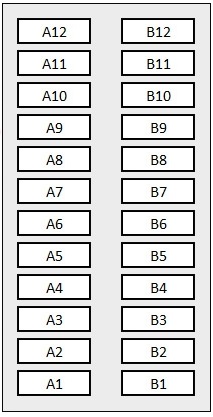

Audi A6 C6 – Schema cutiei de siguranțe – Spațiu portbagaj dreapta
Audi A6 C6 – Schema cutiei de siguranțe – Spațiu portbagaj dreapta
| Nr | Descriere | Amperaj [A] |
| Suport siguranță (negru) [A] | ||
| 1 | Prelucrare digitală a semnalului (DSP); | |
Amplificator BOSE.302Comunicare,
Amplificator antenă53Frână de parcare electromecanică
(stânga).304Frână de parcare electromecanică
(dreapta).305Priză de alimentare în portbagaj206Gestionare energie baterie57Modul putere inteligent spate
(lumini partea dreaptă).208Modul putere inteligent
(confort).59Modul putere inteligent spate
(lumini partea stângă).3010Mecanism deschidere geam
(partea dreaptă).3511Sistem parcare512Brichetă spate20Suport siguranță (maro) [B]1Oglindă retrovizoare52Capac spate electric (Avant)303Capac spate electric (Avant)304Capac spate electric (Avant)205Comunicare;
Amplificator antenă.56Neutilizat-7MMI58Încălzitor auxiliar209Tuner digital510Unitate control cârlig remorcă-11Tracțiune – cârlig (lampă stânga)-12Tracțiune – cârlig (lampă dreapta)-
Instrucțiunile conținute în acest tutorial vor funcționa pentru următorii ani de model:
2004, 2005, 2006, 2007, 2008, 2009, 2010 și 2011 – Audi A6 C6 Benzină (2.0 TFSI, 2.4 Quattro, 2.4 V6, 2.8 FSI, 3.3 Quattro, 3.2 V6, 4.2 V8, 4.2 V8 Quattro și S6) și Diesel (2.0 și 2.7 TDI, 2.7 V6 și 3.0 V6).
