Audi RS6 C5 (1997-2005) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi RS6 C5 (1997–2005), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).

Audi RS6 C5 (1997-2005) – schema cutiei de siguranțe

Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Siguranță brichetă (priză de alimentare) în Audi RS6 C5 (1997-2005) este siguranța 33 din cutia de siguranțe de pe bord.

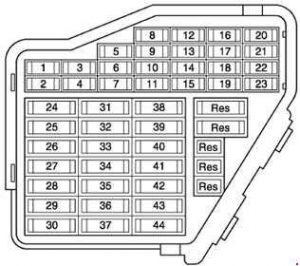

Cutia de siguranțe în panoul lateral al bordului

Număr	[A]	Descriere
1	5	Element încălzitor, duză ștergător parbriz stânga Element încălzitor, duză ștergător parbriz dreapta
2	10	Comutator lumini de avarie
3	5	Iluminare compartiment motor
4	5	Iluminare plăcuță înmatriculare
5	10	Nivel ulei/senzor temperatură ulei Supapă reglare compresor, sistem climatizare Senzor presiune înaltă Comutator TipTronic Unitate control monitor presiune pneuri Dispozitiv monitorizare becuri Telefon mobil pentru control electronică Controler și display climatizator/aer condiționat Senzor calitate aer Sistem navigație cu unitate control cititor CD Unitate control autolivellare suspensie Unitate control pentru control înălțime suspensie Unitate control telefonică/telematică Unitate control pentru comandă vocală Unitate control asistență parcare Comutator jaluzea scaun spate
6	5	Unitate control centrală cu bloc siguranțe
7	10	Unitate control Sistem antiblocare roți (ABS) Senzor unghi direcție Buton TCS/ESP Comutator pedală frână sistem cruise control (sistem injecție directă diesel) Comutator pedală ambreiaj
8	5	Unitate control telefonică/telematică Unitate control pentru comandă vocală
9	10	Oglindă exterioară încălzită, partea șoferului Oglindă exterioară încălzită, partea pasagerului față
10	5	Control intensitate faruri, unitate control
11	5	Oglindă interioară automată anti-orbire
12	10	Diagnosticare conexiune
13	10	Comutator lumină stop Becuri frână
14	10	Unitate control centrală cu bloc siguranțe Memorie unitate control, scaun șofer Memorie unitate control, scaun pasager față Comutator deblocare compartiment portbagaj Comutator monitor interior
15	10	Unitate control cu display pe bord Releu izolare celule solare Sistem navigație cu unitate control cititor CD Unitate control memorie oglinzi Receptor radio auxiliar controlat radio
16	5	Senzor unghi direcție
17	10	Unitate control monitor presiune pneuri Unitate control autolivellare suspensie Comutator radio bidirecțional Unitate control asistență parcare
18	10	Bec principal, dreapta Far de întâlnire – lumină avertizare
19	10	Bec principal, stânga
20	15	Bec cu bec far de întâlnire, dreapta Motor control intensitate faruri, dreapta
21	15	Bec cu bec far de întâlnire, stânga Motor control intensitate faruri, stânga

22

5

Bec lateral, dreapta Bec spate, dreapta

23

5

Bec lateral, stânga Bec spate, stânga

24

25

Stropitor automat intermitent / releu ștergător parbriz Control ștergătoare parbriz intermitente

25

30

Controler și afișaj climatizare/aer condiționat Releu izolare celule solare Ventilator aer proaspăt Releu cuplare magnetică Releu încălzitor auxiliar

26

30

Controler și afișaj climatizare/aer condiționat Comutator încălzire lunetă spate

27

15

28

20

Pompă combustibil (pompă de alimentare) Unitate control pompă combustibil Releu pompă combustibil

29

30 20

Bobină de aprindere cu etapă de ieșire (cod motor BAS) Dispozitiv control Motronic (cod motor BAS) Etapă de ieșire Bobină de aprindere cu etapă de ieșire Dispozitiv control Motronic Supape reglare distribuție arbore cu came

30

20

Controler reglare trapă glisantă

31

15

Inhibitor pornire și releu lumină marșarier Comutator lumini de avarie Comutator lumini marșarier Diagnosticare conexiune Comutator multifuncțional Releu întârziere stingere aprindere Unitate control cutie automată

32

20

Injectoare Comutator sistem pilot automat

33

15

Brichetă Brichetă, spate

34

15

Releu pompă aer secundară Supape electromagnetice Supapă admisie aer secundară Supapă retur aer turbocompresor Măsurători aer Încălzitor pentru sonde lambda Supapă comutare colector admisie

35

30

Presofuzie remorcă

36

15

Comutator proiectoare de ceață față și spate

37

20

Radio Amplificator cu subwoofer Unitate control selecție antene Controler electronic control, navigație Tuner navigație/TV Interfață navigație Cititor carduri chip

38

20

Unitate control centrală cu bloc siguranțe

39

15

Comutator lumini de avarie

40

25

Releu sonor cu două tonuri

41

25

Releu pentru supape electromagnetice ABS (toate modelele de stradă)

42

25

Unitate control ABS

43

5

Radio Controler electronic control, navigație

44

30

Releu încălzitor auxiliar Releu izolare celule solare 2 Reglaj scaun încălzit partea șoferului Reglaj scaun partea pasagerului față încălzit Comutator încălzire scaun spate stânga cu reglaj Comutator încălzire scaun spate dreapta cu reglaj

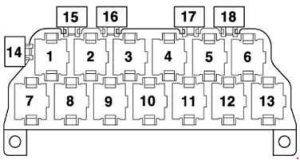

Suport releu cu 13 puncte, în spatele compartimentului pentru obiecte al șoferului

Număr	Descriere
1	Releu două tonuri (telematică – USA) – J4
2	Releu alternativ cuplare – J442 Unitate control sistem alarmă (taxi) – J85 Sirena releu (vehicule de poliție) – J408 Releu sistem alarmă, comutare lumini (vehicule speciale) – J549
3	Releu izolare celule solare – J309 Unitate control sistem alarmă (taxi) – J85 Sirena releu (vehicule de poliție) – J408 Releu sistem alarmă 2, fascicul principal intermitent (vehicule speciale) – J461
4	Releu cu inhibitor pornire – J207 Inhibitor pornire și releu lumină marșarier – J226
5	Releu cuplare magnetică – J44 Releu încălzitor auxiliar – J8
6	Releu lumină ceață față – J5 Releu pompă combustibil (TDI) – J17
7	Grup control multifuncțional volan – J453
8	Grup control multifuncțional volan – J453
9	Dispozitiv monitorizare becuri – J123
10	Dispozitiv monitorizare becuri – J123
11	Oglindă exterioară pliabilă unitate control sistem – J351
12	Oglindă exterioară pliabilă unitate control sistem – J351
13	Unitate control Servotronic – J236
14	Siguranță taximetru – S182 Siguranță E (vehicule de poliție) – S201 Siguranță releu pompă hidraulică (toate modelele de stradă) – S279
15	Neutilizat
16	Siguranță sistem alarmă (taxi) – S57 Siguranță B (vehicule de poliție) – S202
17	Taximetru și siguranță sistem alarmă (taxi) – S183 Siguranță C (vehicule de poliție) – S203 Siguranță sistem intercomunicare (vehicule speciale) – S253 Siguranță ceață (lumini de zi – Canada) – S28
18	Instalat în orice spațiu liber Alternator cuplare – J442 (vehicule speciale) Sistem alarmă II unitate control – J430 (taxi) releu laser pentru sistem alarmă faruri principale – J182 (vehicule de poliție) Releu izolare celule solare – J309 (taxi)

Microcentrală sistem electric, în spatele compartimentului pentru obiecte al șoferului

Număr	Funcție
1	Releu două tonuri – J4
2	Releu descărcare contacte X – J59
3	Releu hidraulic pompe hidraulice transmisie cu angrenaje debit mic (modele allroad) – J555
4	Releu pompă combustibil (motoare benzină) – J17 Releu bujii incandescente (motoare diesel) – J52
5	Cutie de siguranțe automată intermitentă / releu cu întrerupător – J31
6	Cutie de siguranțe automată intermitentă / releu cu întrerupător – J31
A	Siguranță cu reglare coloana volan – S275
B	Siguranță perdea spate – S100
C	Sistem alarmă 2 siguranțe (taxi) – S181 Siguranță C (vehicule de poliție) – S204 Siguranță pentru deblocare de urgență acoperire spate (vehicule speciale) – S195 Siguranță volan multifuncțional (albastru) – S326, introdusă treptat din 05.02

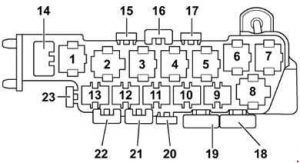

Suport releu cu 8 puncte, în spatele compartimentului pentru obiecte al șoferului, în spatele microcentralei electrice

Număr	Descriere
1	Releu pentru valve electromagnetice – Sistem antiblocare roți (ABS) cu ESP – J106
2	Releu viteză ventilator climatizare – J101
3	Releu ventilator climatizare – J26 Releu circulație fluid refrigerant – J151
4	Releu funcționare ventilator climatizare – J138
5	Neutilizat
6	Releu autolivellare compresor suspensie pneumatică (modele allroad) – J403
7	Releu pompă retur – Sistem antiblocare roți (ABS) cu ESP – J105
8	Releu valvă închidere refrigerant – J541
14	Termoreglare scaun, siguranță termică partea șoferului (modele offroad) – S44
15	Siguranță pentru priză 12 V – S184
16	Siguranță electrică termică parbriz față – S37
17	Siguranță electrică termică geam scaun spate – S43
18	Siguranță unitate control Sistem antiblocare roți (ABS) – S123
19	Siguranță ventilator climatizare – S42
20	Siguranță grup control ventilator climatizare – S142
21	Siguranță termică cu reglare scaun, partea șoferului – S44 Siguranță ventilator radiator (modele allroad) – S42
22	Siguranță autolivellare suspensie pneumatică – S110
24	Siguranță termică cu reglare scaun, partea pasagerului față – S80

Suport releu, partea șoferului, în spatele panoului de control în suportul central

Număr	Descriere
1	Releu putere termică scăzută – J359 Releu servoreglator frână – J569
2	Releu încălzitor auxiliar – J8 Releu izolare celule solare 2 – J354
3	Releu putere termică ridicată – J360
A	Neutilizat
B	Neutilizat
C	Siguranță suplimentară încălzitor 2 – S143 Siguranță releu pompă hidraulică (servofrână) – S279 Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune stânga)
D	Siguranță suplimentară încălzitor – S109 Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune dreapta)

Suport releu cu 3 puncte în cutia electronică, cameră de expansiune

Număr	Descriere
1	Releu pompă aer secundar – J299 (modele RS6)
1a	Releu ventilator radiator (modele allroad) – J26
1b	Releu circulație lichid răcire (modele allroad) – J151 Releu pompă răcire suplimentară – J496
2	Releu pompă aer secundar – J299
3	Releu alimentare Motronic (motoare pe benzină) – J271 Releu sistem injecție directă diesel (motoare diesel) – J322 Releu întârziere oprire aprindere (cutie automată 01J) – J64
4	Releu pompă răcire combustibil – J445 Releu circulație lichid răcire – J151 (modele RS6)
4a	Neutilizat
5	Siguranță unitate control motor – S102 Siguranță electronică motor (toate modelele de stradă) – S282
6	Neutilizat (vehicule cu tracțiune pe partea șoferului) Siguranță 2 pentru bujii incandescente – motor, V6 TDI, V8 TDI – S125 Siguranță pentru bujii incandescente – motor, 4 cilindri – S39 Siguranță ventilator radiator (modele allroad) – S94
7	Siguranță pentru bujii incandescente – motor, V6 TDI, V8 TDI – S39 Siguranță pompă aer secundar (motoare pe benzină) – S130 Siguranță încălzitor suplimentar – S62 (vehicule cu tracțiune pe partea pasagerului) până la anul model 2000 Neutilizat (vehicule cu tracțiune pe partea pasagerului)
8	Siguranță încălzitor suplimentar – S62 (vehicule cu tracțiune pe partea șoferului) până la anul model 2000 Neutilizat (vehicule cu tracțiune pe partea șoferului)
9	Siguranță 2 pentru bujii incandescente – motor, V6 TDI, V8 TDI – S125 Siguranță pentru bujii incandescente – motor, 4 cilindri – S39 Siguranță ventilator radiator (modele allroad) – S94 Siguranță pompă lichid răcire (modele RS6) – S78 Neutilizat (vehicule cu tracțiune pe partea pasagerului)
10	Siguranță pentru răcire combustibil – S262 Siguranță -1- (15) (cutie automată 01J) – S199 Siguranță grup control ventilator radiator (toate modelele de stradă) – S142 Neutilizat (vehicule cu tracțiune pe partea pasagerului)

Siguranță în camera de expansiune

Număr	Descriere
1	Siguranță -1- (30) (se referă doar la V8) – S204
2	Siguranță -2- (30) – S205
3	Siguranță încălzitor suplimentar – S62

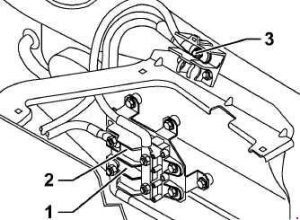

Siguranță în camera de expansiune (modele RS6)

Număr	Funcție
1	Siguranță -2- (30) – S205
2	Siguranță -1- (30) – S204
3	Conexiune cu șurub a bateriei
