Audi S5 Cabriolet (2010-2017) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi S5 Cabriolet (2010–2017), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (configurația siguranțelor).

Audi S5 Cabriolet (2010-2011) – schema siguranțelor

Anul producției: 2010, 2011.

Siguranță brichetă (priză de alimentare) în Audi S5 Cabriolet (2010-2011) este siguranța 4 în cutia de siguranțe – panou siguranțe D (roșu).

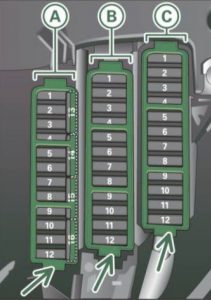

Panou instrumente (partea șoferului)

Panou instrumente (partea șoferului)
Audi S5 Cabriolet – schema siguranțelor – partea stângă a bordului

Panou siguranțe A (negru)

Nr Descriere Amp [A]
1 Control dinamic 5
2 – –
3 Homelink 5
4 Asistent bandă 10
5 Control climatizare 5
6 Reglare rază far dreapta 5
7 Reglare rază far stânga 5
8 Modul control sistem electric vehicul 1 5
9 Control adaptiv viteză de croazieră 5
10 Impuls poartă 5
11 Duze lichid ștergător încălzitor 5
12 Control climatizare 5
13 Pregătire telefon mobil 5
14 Airbag 5
15 Terminal 15 25
16 Motor terminal 15 40

Panou siguranțe B (maro)

Nr Descriere Amp [A]
1 Oglindă retrovizoare interioară

cu funcție de întunecare automată

 5
2 – –
3 Pompă combustibil benzină 25
4 Pompă apă auxiliară 3,2 l FSI 5
5 Încălzire scaun stânga cu și

fără încălzire scaun

 15
30
6 Program de stabilizare electronică 10
7 Claxon 25
8 Motor regulator geam ușă stânga 30
9 Motor ștergător 30
10 Program de stabilizare electronică 25
11 Modul control ușă partea șoferului 15
12 Senzor ploaie și lumină 5

Panou cutia de siguranțe (roșu)

Nr Descriere Amp [A]
1 – –
2 – –
3 Suport lombar 10
4 Control dinamic 35
5 – –
6 Modul control sistem electric vehicul 1 35
7 Modul control sistem electric vehicul 1 20
8 Modul control sistem electric vehicul 1 30
9 Motor reglaj geam scaun spate stânga 7,5
10 Modul control sistem electric vehicul 1 30
11 Motor reglaj geam scaun spate dreapta 7,5
12 Electronică confort 5

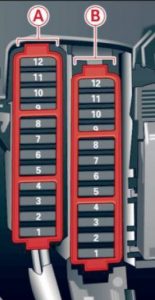

Panou instrumente (partea dreaptă)

Panou instrumente (partea dreaptă)

Audi S5 Cabriolet – schema cutiei de siguranțe – partea dreaptă a bordului

Portcutie siguranțe (negru)

Nr Descriere Amp [A]
1 – –
2 – –
3 – –
4 – –
5 Modulul întrerupătorului coloanei volanului 5
6 Program stabilizare electronică 5
7 Conector diagnostic terminal 15 5
8 Port (interfață diagnostică Databus) 5
9 – –
10 – –
11 – –
12 – –

Panou cutia de siguranțe (maro)

Nr Descriere Amp [A]
1 Cititor CD / DVD 5
2 Modulul comutatorului de selecție tracțiune Audi 5
3 MMI / Radio 5
20
4 Set de semnalizatoare 5
5 Gateway

(modul control set de semnalizatoare)

 5
6 Bloc aprindere 5
7 Comutator rotativ lumină 5
8 Ventilator sistem climatizare 40
9 Bloc coloana volan 5
10 Control climatizare 10
11 Conector diagnostic terminal 30 10
12 Modul comutator coloana volan 5

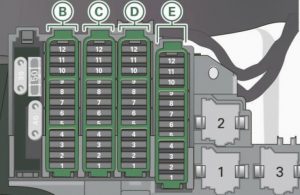

Portbagaj

Portbagaj

Audi S5 Cabriolet – schema cutia de siguranțe – portbagaj

Panou siguranțe B (negru)

Nr Descriere Amp [A]
1 Modul control superior 10
2 Modul control remorcă 15
3 Modul control remorcă 20
4 Modul control remorcă 20
5 Frână de parcare electromecanică 5
6 Control electronic al amortizării 15
7 Frână de parcare electromecanică 30
8 Modul control sistem electric vehicul 2 30
9 Quattro Sport 35
10 Modul control sistem electric vehicul 2 30
11 Modul control sistem electric vehicul 20
12 Terminal 30 5

Panou siguranțe C (maro)

Nr Descriere Amp [A]
1 Modul control capotă;

Modul control sistem electric vehicul.

 30
2 Încălzire scaun față dreapta 15
3 Traseu convertor DCDC 1 40
4 Traseu convertor DCDC 2 40
5 – –
6 Încălzire partea superioară dreapta a cabinei 30
7 Frână de parcare electromecanică 30
8 Încălzire scaune spate 30
9 Modul configurare uși laterale partea pasagerului 30
10 Încălzire partea superioară stânga a cabinei 30
11 Modul control uși laterale partea pasagerului 15
12 – –

Panou siguranțe D (roșu)

Nr Descriere Amp [A]
1 Uscita della console centrale posteriore 15
2 Uscita della console centrale anteriore 15
3 Uscita del bagagliaio 15
4 Brichetă 15
5 V6 FSI 5
6 Alimentazione per i sedili posteriori 5
7 Sistema di parcheggio 7,5
8 – –
9 Interruttore del freno di stazionamento elettromeccanico 5
10 Assistente laterale Audi 5
11 Riscaldamento dei sedili posteriori 5
12 Terminale 15 dei moduli di controllo 5

Panou siguranțe E (negru)

Nr Descriere Amp [A]
1 – –
2 – –
3 Amplificator DSP, radio 30
20
4 MMI 7,5
5 Pregătire radio,

navigație,

telefon mobil.

 7,5
6 Cameră spate 5
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –

Audi S5 Cabriolet (2013) – schema cutiei de siguranțe

Anul producției: 2013.

Siguranță brichetă (priză de alimentare) în Audi S5 Cabriolet (2013) este siguranța 2 în cutia de siguranțe – panoul de siguranțe C (maro).

Panou instrumente (partea șoferului)

Panou instrumente (partea șoferului)
Audi S5 Cabriolet – schema cutiei de siguranțe – panoul stâng

Panou cutie de siguranțe A (negru)

Nr Descriere Amp [A]
1 Control dinamic 5
2 Modul control ESC 5
3 Senzor de presiune în sistemul de climatizare;

Frână de parcare electromecanică;

Homelink;

Întunecare automată a oglinzii retrovizoare;

Senzor calitate aer/aer exterior;

Buton ESC.

 5
4 – –
5 Reglare sunet actuator/sunet evacuare 5/15
6 Sistem control intensitate faruri;

Faruri de curbă.

 5 / 7,5
7 Far (iluminare curbe) 7,5
8 Module control

(frână de parcare electromecanică,

amortizor, quattro sport,

cârlig remorcă),

Convertor DC/DC.

 5
9 Control adaptiv viteză de croazieră 5
10 Deplasare ușă 5
11 Asistent lateral 5
12 Reglare intensitate faruri;

Sistem parcare.

 5
13 Sistem airbag 5
14 Ștergător parbriz spate (allroad) 15
15 Siguranță auxiliară

(panou instrumente).

 10
16 Siguranță auxiliară 15

(compartiment motor).

 40

Panoul cutiei de siguranțe B (maro)

Nr Descriere Amp [A]
1 – –
2 Senzor lumină frână 5
3 Pompă combustibil 25
4 Senzor ambreiaj 5
5 Încălzire scaun stânga cu/fără ventilare scaun 15/30
6 IEȘIRE 5
7 Claxon 15
8 Ușă față stânga

(ridicător geam, închidere centralizată,

oglindă, întrerupător, iluminare)

 30
9 Motor ștergător 30
10 IEȘIRE 25
11 Modele cu două uși:

regulator geam spate stânga,

Modele cu patru uși:

ușă spate stânga (regulator geam,

închidere centralizată, întrerupător,

iluminare).

 30
12 Senzor ploaie și lumină 5

Panou cutia de siguranțe C (roșu)

Nr Descriere Amp [A]
1 – –
2 – –
3 Suport lombar 10
4 Control dinamic 35
5 Iluminare interioară (cabriolet) 5
6 Spălător parbriz;

Spălător faruri.

 35
7 Modul control sistem electric vehicul 1 20
8 Modul control sistem electric vehicul 1 30
9 Motor regulator geam spate stânga (cabriolet);

Trapă.

 7,5 / 20
10 Modul control sistem electric vehicul 1 30
11 Regulator geam spate dreapta (cabriolet);

Motor jaluzea parasolară.

 7,5 / 20
12 Sistem alertă antifurt 5



Panou instrumente (partea dreaptă)

Panou instrumente (partea dreaptă)

Audi S5 Cabriolet – schema cutiei de siguranțe – panou drept

Portsiguranțe A (negru)

Nr Descriere Amp [A]
1 – –
2 – –
3 – –
4 – –
5 Modulul întrerupătorului coloanei volanului 5
6 – –
7 Conector diagnostic terminal 15 5
8 Port (interfață diagnostică Databus) 5
9 Încălzire auxiliară r 5
10 – –
11 – –
12 – –

Panoul cutiei de siguranțe B (maro)

Nr Descriere Amp [A]
1 Lettore CD/DVD 5
2 Wi-Fi 5
3 MMI / Radio 5/20
4 Set de semnalizatoare 5
5 Gateway

(modul control set de semnalizatoare)

 5
6 Bloc aprindere 5
7 Comutator lumină 5
8 Ventilator sistem climatizare 40
9 Bloc coloana volan 5
10 Sistem control climatic 10
11 Conector diagnostic terminal 30 10
12 Modul comutator coloana volan 5

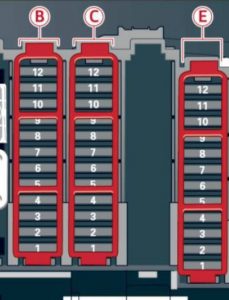

Portbagaj

Portbagaj

Audi S5 Cabriolet – schema cutia de siguranțe – portbagaj

Panou cutia de siguranțe B (negru)

Nr Descriere Amp [A]
1 Modul control al capacului portbagajului;

Modul control al alimentării superioare (cabriolet).

 30/10
2 Modul control al remorcii sau

spoiler spate retractabil (RS 5 Coupe).

 15
3 Modul control al remorcii 20
4 Modul control al remorcii 20
5 Frână de parcare electromecanică 5
6 Control electronic al absorbției 15
7 Frână de parcare electromecanică 30
8 Iluminare exterioară spate 30
9 Quattro Sport 35
10 Iluminare exterioară spate 30
11 Modul control al sistemului electric al vehiculului 20
12 Terminal 30 5

Panou cutia de siguranțe C (maro)

Nr Descriere Amp [A]
1 Modul control capac portbagaj (allroad) 30
2 Priză 12 V;

Brichetă

 20
3 Traseu convertor DCDC 1 40
4 Traseu convertor DCDC 2;

Amplificator DSP;

Radio.

 40
5 Încălzire cabina superioară dreapta (Cabriolet) 30
6 – –
7 Frână de parcare electromecanică 30
8 – –
9 Ușă față dreapta

(regulator geam, închidere centralizată,

oglindă, întrerupător,

iluminare).

 30
10 Încălzire cabina superioară stânga (cabriolet) 30
11 Modele cu două uși:

regulator geam spate dreapta,

Modele cu patru uși:

ușă spate dreapta (regulator geam,

închidere centralizată, întrerupător,

iluminare)

 30
12 Pregătire pentru telefon mobil 5

Panoul cutia de siguranțe E (negru)

Nr Descriere Amp [A]
1 Încălzire scaun

față dreapta.

 15
2 – –
3 – –
4 MMI 7,5
5 Radio 5
6 Cameră spate 5
7 Încălzire lunetă spate (allroad) 30
8 Divertisment pe scaune spate 5
9 – –
10 – –
11 – –
12 – –

Audi S5 Cabriolet (2014-2017) – schema cutiei de siguranțe

Anul producției: 2014, 2015, 2016, 2017.

Siguranță brichetă (priză de alimentare) în Audi S5 Cabriolet (2014-2017) este siguranța 2 în cutia de siguranțe – panou siguranțe C (maro).

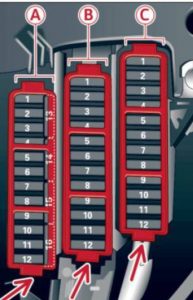

Panou instrumente (partea șoferului)

Panou instrumente (partea șoferului)
Audi S5 Cabriolet – schema cutiei de siguranțe – bord stânga

Panou siguranțe A (negru)

Nr Descriere Amp [A]
1 Control dinamic 5
2 Control electronic al stabilității (modul) 5
3 Senzor de presiune în sistemul de climatizare;

Frână de parcare electromecanică;

Homelink;

Întunecare automată a oglinzii retrovizoare;

Senzor calitate aer/aer exterior;

Control electronic al stabilității (buton).

 5
4 – –
5 Actuator sonor 5
6 Reglarea intensității farurilor;

Faruri principale (iluminare în curbă).

 5 / 7,5
7 Far (iluminare în curbă) 7,5
8 Module control

(frână de parcare electromecanică,

amortizor, patru sport);

Convertor DCDC

 5
9 Control de croazieră adaptiv 5
10 Senzor schimbare treaptă / ambreiaj 5
11 Asistent lateral 5
12 Reglarea intensității farurilor;

Sistem parcare.

 5
13 Airbag 5
14 Ștergător parbriz spate (allroad) 15
15 Siguranță auxiliară (panou instrumente) 10
16 Siguranță auxiliară 15

(compartiment motor).

 40

Panou siguranțe B (maro)

Nr Descriere Amp [A]
1 – –
2 Senzor lumină frână 5
3 Pompă combustibil 25
4 Senzor ambreiaj 5
5 Încălzire scaun stânga cu/

fără ventilare scaun

 15/30
6 Control electronic stabilitate

(electric)

 5
7 Claxon 15
8 Ușă față stânga

(ridicător geam, închidere centralizată,

oglinzi, întrerupător,

iluminare).

 30
9 Motor ștergător față 30
10 Control electronic stabilitate

(supape)

 25
11 Modele cu două uși:

regulator geam scaun spate stânga,

Modele cu patru uși:

ușă spate stânga

(regulator geam, închidere centralizată,

întrerupător, iluminare).

 30
12 Senzor ploaie și lumină 5

Panou siguranțe C (roșu)

Nr Descriere Amp [A]
1 – –
2 – –
3 Sprijin lombar 10
4 Control dinamic 35
5 Iluminare interioară (cabriolet) 5
6 Ștergător parbriz față;

Ștergător faruri.

 35
7 Modul control sistem electric vehicul 1 20
8 Modul control sistem electric vehicul 1 30
9 Motor reglare geam spate stânga (cabriolet)/

trapă

 7,5 / 20
10 Modul control sistem electric vehicul 1 30
11 Reglare geam spate dreapta (cabriolet);

Motor copertină parasolară

 7,5 / 20
12 Sistem alertă anti-furt 5



Panou instrumente (partea dreaptă)

Panou instrumente (partea dreaptă)

Audi S5 Cabriolet – schema cutiei de siguranțe – bord dreapta

Suport siguranțe A (negru)

Nr Descriere Amp [A]
1 – –
2 – –
3 – –
4 – –
5 Modul comutator coloana volan 5
6 – –
7 Conector diagnostic bornă 15 5
8 Port (interfață diagnostic Databus) 5
9 Încălzitor suplimentar 5
10 – –
11 – –
12 – –

Panou siguranțe B (maro)

Nr Descriere Amp [A]
1 Cititor CD / DVD 5
2 Wi-Fi 5
3 MMI/Radio 5/20
4 Set de semnalizatoare 5
5 Gateway

(modul control set de semnalizatoare)

 5
6 Bloc aprindere 5
7 Comutator lumini 5
8 Ventilator sistem climatizare 40
9 Bloc coloana volan 5
10 Sistem control climatic 10
11 Conector diagnostic bornă 30 10
12 Modul comutator coloana volan 5

Portbagaj

Portbagaj

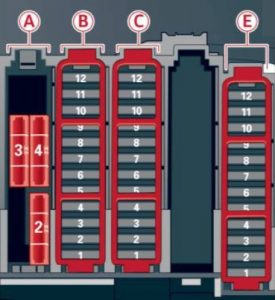

Audi S5 Cabriolet – schema cutia de siguranțe – portbagaj

Panou siguranțe A (negru)

Nr Descriere Amp [A]
1 – 30
2 Încălzirea lunetei spate

(Cabriolet).

 30
3 Închidere superioară de alimentare

(Cabriolet).

 30
4 Hidraulică Power Top

(Cabriolet).

 50

Panou siguranțe B (negru)

Nr Descriere Amp [A]
1 Modul control capotă;

Modul control alimentare superioară (cabriolet).

 30/10
2 Spoiler spate retractabil (RS 5 Coupe) 10
3 – –
4 – –
5 Frână de parcare electromecanică 5
6 Control electronic al amortizării 15
7 Frână de parcare electromecanică 30
8 Iluminare exterioară spate 30
9 Quattro Sport 35
10 Iluminare exterioară spate 30
11 Închidere centralizată 20
12 Terminal 30 5

Panou siguranțe C (maro)

Număr Descriere Amperi [A]
1 Modul control capotă (allroad) 30
2 La 12 V, Brichetă 20
3 Traseu convertor DCDC 1 40
4 Traseu convertor DCDC 2, amplificator DSP, radio 40
5 Încălzire cabina superioară dreapta (Cabriolet) 30
6 – –
7 Frână de parcare electromecanică 30
8 – –
9 Ușă față dreapta

(geam electric, închidere centralizată,

oglindă, întrerupător, iluminare)

 30
10 Încălzire cabina superioară stânga (cabriolet) 30
11 Modele cu două uși:

regulator geam spate dreapta,

Modele cu patru uși:

ușă spate dreapta

(regulator geam, închidere centralizată,

întrerupător, iluminare)

 30
12 Pregătire pentru telefon mobil 5

Panou siguranțe E (negru)

Nr Descriere Amp [A]
1 Încălzirea scaunului față dreapta 15
2 – –
3 – –
4 MMI 7,5
5 Radio 5
6 Cameră spate 5
7 Încălzirea lunetei spate (allroad) 30
8 Divertisment pe scaunele spate 5
9 – –
10 – –
11 – –
12 – –

Post correlati:

  1. Audi S3 (2008-2016) – cutia de siguranțe
  2. Audi A6 C5 Allroad (1997-2005) – cutia de siguranțe
  3. Audi S3 8P (2009) – cutia de siguranțe
  4. Audi 100 C4 (1990-1994) – baterie
  5. Audi A4 Allroad B8 (din 2009) – baterii
  6. Audi TT 8N (1998-2006) – cutia de siguranțe
  7. Audi V8 4C (1988-1994) – cutia de siguranțe
  8. Audi A7 (2011-2019) – cutia de siguranțe
Leggere  Audi S3 (2008-2016) – cutia de siguranțe
Andrei Popescu

Andrei Popescu

Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor. Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor. Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
