Audi 100 C3 (1989-1991) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi 100 C3 (1989–1991), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Audi 100 C3 (1989-1991) – schema siguranței
Anul producției: 1989, 1990, 1991.
Siguranță brichetă (priză de alimentare) în Audi 100 C3 (1989-1991) este siguranța 4 în bloc siguranțe

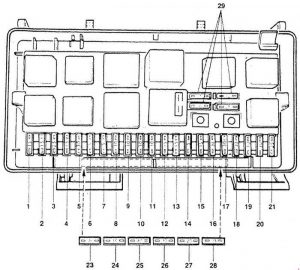

Siguranțe
| Nr |
[A] |
Descriere |
| 1 | 15 | Proiectoare de ceață, proiectoare de ceață spate |
| 2 | 15 | Faruri de urgență |
| 3 | 25 | Claxon, lumină de stop |
| 4 | 15 | Lumini de citire, portbagaj, brichetă , iluminare interioară, oglindă pentru machiaj, computer de bord |
| 5 | 30 | Gol |
| 6 | 5 | Semnalizator lateral, lumini de poziție, dreapta |
| 7 | 5 | Semnalizator lateral, lumini de poziție, stânga |
| 8 | 10 | Far de întâlnire, semnalizator direcție |
| 9 | 10 | Far de întâlnire stânga |
| 10 | 10 | Far de drum, far dreapta |
| 11 | 10 | Far de drum, far stânga |
| 12 | 15 | Bord, lumini marșarier, pilot automat, întrerupător termic electronic |
| 13 | 15 | Pompă combustibil |
| 14 | 5 | Compartiment motor, portobiecte, iluminare număr înmatriculare |
| 15 | 25 | Ștergător/Ștergătoare parbriz |
| 16 | 30 | Element încălzitor lunetă, element încălzitor oglindă exterioară |
| 17 | 30 | Ventilator aer proaspăt |
| 18 | 5 | Al treilea ștergător parbriz (station wagon) |
| 19 | 10 | Închidere centralizată și unitate control injecție combustibil 100, 100 Quattro |
| 20 | 30 | Scaune încălzite cu funcție Memory Seat |
| 21 | 25 | Nu este utilizat |
| 22 | – | Nu este utilizat |
| 23 | 30 | Nu este utilizat |
| 24 | 10 | Nu este utilizat |
| 25 | 30 | Scaune electrice cu memorie, partea pasagerului |
| 26 | 5 | Auto-Check, oglinzi reglabile electric, control memorie scaun șofer |
| 27 | 10 | Unitate control aprindere 100, 100 Quattro |
| 28 | 15 | Controler injecție combustibil II |
| 29 | – | Siguranțe de rezervă |

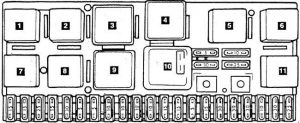

| Nr | Descriere |
| 1 | deschis |
| 2 | Ventilator radiator (nivel 2) |
| 3 | Modele 100 – ieșire ventilator răcire radiator Modele 200 – ventilator răcire radiator (nivel 1) |
| 4 | Neutilizat |
| 5 | Releu reducere sarcină |
| 6 | Neutilizat |
| 7 | Claxon |
| 8 | Releu antifurt |
| 9 | Pulverizator / ștergător intermitent |
| 10 | Pompă combustibil |
| 11 | Releu climatizare |
Panou auxiliar releu
| Nr |
Descriere |
| 1 | Neutilizat |
| 2 | Unitate control radio pentru avertizare centură de siguranță / lumini de poziție |
| 3 | Unitate control întârziere iluminare interioară |
| 4 | Neutilizat |
| 5 | Controler lumini față |
| 6 | Neutilizat |
| 7 | Releu ventilator radiator de nivel trei |
| 8 | Releu combinat Sistem antiblocare roți (ABS) |
| 9 | Releu pulverizator intens |
| 10 | Controler ridicare geamuri |
| 11 | Controler ridicare geamuri |
| 12 | Releu ștergător spate |
| 13 | Neutilizat |
| 14 | Comutator automat pentru geamuri |
| 15 | Releu scaun încălzit partea șoferului |
| 16 | Releu scaun încălzit partea pasagerului |
| 17 | Neutilizat |
