Audi A7 e S7 (2019-2020) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A7 și S7 (2019–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi A7 e S7 II (2019-2020) – schema cutiei de siguranțe

Habitaclu

În habitaclu există două bare de siguranțe.

Prima se află pe partea stângă a bordului.

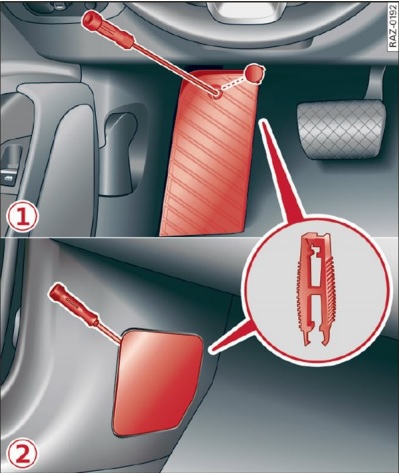

A doua se află în suportul pentru picioare al șoferului la vehiculele cu volan pe partea stângă sau sub capac în spațiul pentru picioare al pasagerului față la vehiculele cu volan pe partea dreaptă.

Portbagaj

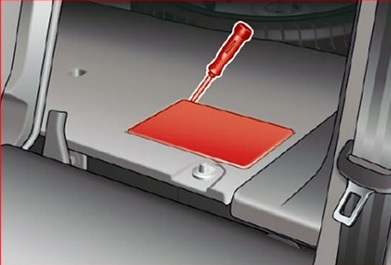

Siguranțele se află sub capac în podeaua portbagajului.

Panou de siguranțe în bord

Atribuirea siguranțelor pe partea stângă a bordului (2018-2020)

Nr	Descriere
	Panou cutia de siguranțe A (negru)
A2	Reglarea coloanei volanului
A3	Cititor CD / DVD
A4	Electronică coloana volanului
A5	Comutator lumină; Panouri de comenzi.
A6	Control volum
A7	Grup instrumente
A8	Display MMI față
A9	Încălzire volan
	Panou cutia de siguranțe B (maro)
B2	Modul control sistem MMI Infotainment
B3	Interfață muzicală Audi
B4	Display Head-up
B5	Sistem climatizare; Sistem parfumare; Ionizator.
B9	Blocare coloana volanului

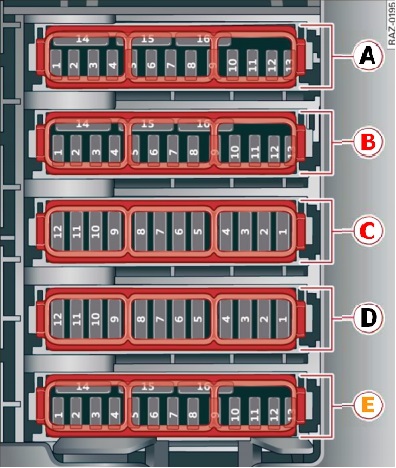

Panou cutia de siguranțe în podea

* Alocarea siguranțelor „C” și „D” este inversată la vehiculele cu volan pe partea dreaptă.

Alocarea siguranțelor în spațiul pentru picioare (2018-2020)

Nr	Descriere
Nr	Descriere
	Panou cutia de siguranțe A (negru)
A2	Elemente motor
A3	Elemente motor
A4	Elemente motor
A5	Senzor lumină frâne
A6	Elemente motor
A7	Elemente motor
A8	Elemente motor
A9	Elemente motor
A10	Senzor presiune ulei; Senzor temperatură ulei.
A11	Pornire motor
A12	Elemente motor
A13	Ventilator radiator
A14	Modul control motor
A15	Senzori motor
A16	Pompă combustibil
	Panou cutia de siguranțe B (roșu)
B1	Sistem alarmă antifurt
B2	Modul control motor
B3	Suport lombar față stânga
B5	Claxon
B6	Frână de parcare
B7	Modul control poartă (diagnostic)
B8	Iluminare plafon interior
B9	Modul control sisteme asistență șofer
B10	Modul control airbag
B11	2018-2019: Control electronic stabilitate (ESC); 2020: Control electronic stabilitate (ESC); Sistem antiblocare roți (ABS) la frânare.
B12	Conector diagnostic; Senzor lumină și ploaie.
B13	Sistem climatizare
B14	Modul control ușă față dreapta
B15	Sistem climatizare; Electronică caroserie.
B16	Modul control auxiliar baterie

Nr	Descriere
	Panoul cutiei de siguranțe C (roșu)
C1	Bobine de aprindere motor
C5	Suport motor
C6	Cutie automată
C7	Bord
C8	Ventilator sistem climatizare
C9	Modul control ștergător parbriz
C10	Control dinamic
C11	Pornire motor
	Panoul cutiei de siguranțe D (negru)
D1	Încălzire scaune față
D2	Ștergător parbriz
D3	Electronică far stânga
D4	Trapă panoramică din sticlă
D5	Modul control ușă față stânga
D6	Prize
D7	Modul control ușă spate dreapta
D8	Modul control tracțiune integrală (quattro)
D9	Electronică far dreapta
D10	Spălător parbriz; Spălător faruri.
D11	Modul control ușă spate stânga
D12	Încălzire staționară
	Panoul cutiei de siguranțe E (maro)
E1	2018-2019: Ventilație scaun; Încălzire scaun; Oglindă retrovizoare; Sistem climatizare; Control sistem climatizare spate; 2020: Conector diagnostic; Ventilație scaun; Încălzire scaun; Oglindă retrovizoare; Control sistem climatizare spate.
E2	2018-2019: Sistem control climat; 2020: Modul control sistem electric vehicul; Modul control poartă.
E3	Reglare sunet actuator și sunet evacuare
E 4	Electrovalvă încălzire transmisie
E5	Demaror
E8	Asistent vedere pe timp de noapte
E9	Asistent conducere adaptiv
E11	2018-2019: Asistent intersecții; Sisteme asistență șofer; 2020: Asistent intersecții; Sisteme asistență șofer; Pilot în trafic.

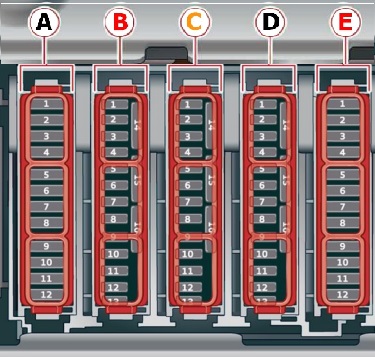

Cutia de siguranțe din portbagaj

Alocarea siguranțelor în portbagaj (2018-2020)

Nr	Descriere
Nr	Descriere
	Pannello cutia de siguranțe A (nero)
A3	Tensionator centură siguranță spate partea pasagerului
A4	Tensionator centură siguranță spate partea șoferului
A5	Suspensie pneumatică
A6	Cutie automată
A7	Trapă spate, spoiler spate
A8	Încălzire scaune spate
A9	2018-2019: Închidere centralizată; Lumini spate; 2020: Închidere centralizată; Lumină spate stânga.
A10	Tensionator centură siguranță față, stânga
A11	2018-2019: Închidere centralizată; Jaluzea spate; 2020: Închidere centralizată; Jaluzea spate; Ușă rezervor.
A12	Capac portbagaj
	Pannello cutia de siguranțe B (rosso)
B5	Sistem frâne
B9	Modul control auxiliar baterie
	Pannello cutia de siguranțe C (marrone)
C1	Modul control sisteme asistență șofer
C2	Telefon Audi; Antena asistență parcare.
C3	Suport lombar față dreapta
C4	Asistent lateral

Nr	Descriere
C6	Sistem de monitorizare a presiunii pneurilor
C7	Sistem de conectare la alertă
C8	2018-2019:  Neutilizat; 2020: Încălzire staționară; Receptor radio; Monitorizare rezervor combustibil.
C9	Manetă cutie automată
C10	2018-2019:  Tuner TV; 2020:  Tuner TV; Modul control schimb date.
C11	Deschidere și pornire vehicul (NFC)
C12	Deschidere poartă garaj
C13	Cameră marșarier; Camere periferice.
C14	Închidere centralizată; Lumini spate.
C16	Tensionator centură siguranță față dreapta
	Panou cutia de siguranțe D (negru)
D1-D16	Nealocat
	Panou cutia de siguranțe E (roșu)
E3	2018-2019: Curățare gaze de eșapament; 2020: Curățare gaze de eșapament; Acționator sunet; Prize AC.
E 4	Panou control sistem climatizare scaun spate
E5	Lumină cârlig remorcă dreapta
E7	Cârlig remorcă
E8	Lumină cârlig remorcă stânga
E9	Presiune cârlig remorcă
E10	Diferențial sport
E11	Curățare gaze de eșapament
