În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi S4 (2008–2018), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Audi S4 (2008) – schema cutiei de siguranțe Anul producției: 2008.
Siguranță brichetă (priză de alimentare) în Audi S4 (2008) este siguranța 4 din cutia de siguranțe – portsiguranțe (roșu).
Număr
Descriere
Amperaj [A]
1
Control dinamic
5
2
Senzor ambreiaj
5
3
Deschidere ușă garaj
5
4
Asistent bandă Audi
10
5
Climatizare
5
6
Reglare fascicul faruri (dreapta)
5
7
Control fascicul faruri (stânga)
5
8
Unitate control 1 sistem electric vehicul
5
9
Oglinzi interioare
5
10
Ușă selector
5
11
Duze încălzite pentru ștergător parbriz
5
12
Climatizare
5
Număr
Descriere
Amperaj [A]
1
–
–
2
Senzor ambreiaj
5
3
Pompă combustibil (motorină / benzină)
20
25
4
Pompă apă auxiliară (3,2 FSI)
5
5
Încălzire scaun (partea stângă) cu / fără ventilare scaun
30
6
Program electronic de stabilizare
10
7
Claxon
25
8
Motor electric geam (ușă stângă)
30
9
Motor ștergător
30
10
Program electronic de stabilizare
25
11
Controler ușă (partea șoferului)
15
12
Senzor ploaie și lumină
5
Numero
Descriere
Amperi [A]
1
–
–
2
–
–
3
Suport lombar
10
4
Control dinamic
35
5
Lumină interioară
5
6
Unitate control 1 sistem electric vehicul
35
7
Unitate control 1 sistem electric vehicul
30
8
Unitate control 1 sistem electric vehicul
30
9
Acoperiș panoramic / trapă
20
10
Unitate control 1 sistem electric vehicul
30
11
–
–
12
Electronică confort
5
Număr
Descriere
Amperi [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modulul întrerupătorului coloanei volanului
5
6
Program electronic de stabilizare
5
7
Conector diagnostic
5
8
Gateway (interfață diagnostică pentru bus date)
5
9
–
–
10
–
–
11
–
–
12
–
–
Număr
Descriere
Amperaj [A]
1
Unitate CD
5
2
Modulul comutatoarelor pentru Audi drive select
5
3
MMI / Radio
10
20
4
Comutator lumină
5
5
Unitate control bord
5
6
Bloc aprindere
5
7
–
–
8
Ventilator climatizare
40
9
Bloc coloana volan
5
10
Climatizare
10
11
Conector diagnostic
10
12
Modul comutator coloana volan
5
Număr
Descriere
Amperaj [A]
1
–
–
2
Modul control pentru remorcă
15
3
Modul control pentru remorcă
20
4
Modul control pentru remorcă
20
5
Frână electrică de parcare
5
6
Control electronic al suspensiei
15
7
Frână electromecanică de parcare
30
8
Modul control 2 al sistemului electric al vehiculului
30
9
–
–
10
Modul control 2 al sistemului electric al vehiculului
30
11
Modul control 2 al sistemului electric al vehiculului
20
12
–
–
Număr
Descriere
Amperaj [A]
1
Presă electrică
15
2
–
–
3
Radio / navigație
7,5
4
Unitate de control pentru sistem audio digital
30
5
MMI
5
6
Controler ușă (partea șoferului)
30
7
Frână de parcare electromecanică
30
8
Încălzire scaun spate
30
9
Unitate de control uși (partea pasagerului)
30
10
Receptor telecomandă pentru încălzire staționară
5
11
Unitate de control uși (partea pasagerului)
15
12
Unitate de control pentru cameră marșarier
5
Număr
Descriere
Amperaj [A]
1
La consola centrală spate
15
2
La consola centrală față
15
3
La portbagaj
15
4
Brichetă
15
5
Asistență la parcare
5
6
Instalare preliminară telefon fără handsfree (interfață VDA)
5
7
Unitate control pentru cruise control adaptiv
15
8
–
–
9
Comutator EPB (frână de parcare electromecanică)
5
10
Funcție asistență schimbare bandă
5
11
Încălzire scaun spate
5
12
Sistem airbag
5
Audi S4 (2010) – schema cutiei de siguranțe Anul producției: 2010
Număr
Descriere
Amperaj [A]
1
Control dinamic
5
2
–
–
3
Homelink
5
4
–
–
5
Control climatizare
5
6
Reglare intensitate far dreapta
5
7
Reglare intensitate far stânga
5
8
Modul control sistem electric vehicul 1
5
9
Control de croazieră adaptiv
5
10
Deplasare poartă
5
11
Duze lichid ștergător încălzitor
5
12
Control climatizare
5
13
Pregătire telefon mobil
5
14
Airbag
5
15
Terminal 15
25
16
Motor terminal 15
40
Număr
Descriere
Amperaj [A]
1
Oglindă retrovizoare interioară cu funcție de întunecare automată
5
2
Senzor ambreiaj
5
3
Pompă combustibil benzină
25
4
Pompă apă auxiliară 3,2 l FSI
5
5
Încălzire scaun stânga cu / fără încălzire scaun
15
30
6
Program electronic de stabilizare
10
7
Claxon
25
8
Motor ridicare geam ușă stânga
30
9
Motor ștergător
30
10
Program electronic de stabilizare
25
11
Ușă stânga
15
12
Senzor ploaie și lumină
5
Număr
Descriere
Amperi [A]
1
–
–
2
–
–
3
Suport lombar
10
4
Control dinamic
35
5
Suport pahar climatizat
5
6
Modul control sistem electric vehicul 1
35
7
Modul control sistem electric vehicul 1
20
8
Modul control sistem electric vehicul 1
30
9
Trapă panoramică
20
10
Modul control sistem electric vehicul 1
30
11
Acoperire panoramică a trapei
20
12
Electronică confort
5
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modul întrerupător coloana volan
5
6
Program electronic de stabilizare
5
7
Conector diagnostic terminal 15
5
8
Tranzit
5
9
–
–
10
–
–
11
–
–
12
–
–
Număr
Descriere
Amperi [A]
1
unitate CD
5
2
Modul comutator selector tracțiune Audi
5
3
MMI / Radio
5
20
4
Set de semnalizatoare
5
5
Tranziție
5
6
Bloc aprindere
5
7
Comutator rotativ lumini
5
8
Ventilator sistem climatizare
40
9
Bloc coloană direcție
5
10
Control climatizare
10
11
Conector diagnostic terminal 30
10
12
Modul comutator coloană direcție
5
Număr
Descriere
Amperaj [A]
1
Modul control acoperire portbagaj (Avant)
30
2
Modul control remorcă
15
3
Modul control remorcă
20
4
Modul control remorcă
20
5
Frână de parcare electromecanică
5
6
Control electronic amortizare
15
7
Frână de parcare electromecanică
30
8
Modul control sistem electric vehicul 2
30
9
Quattro Sport
35
10
Modul control sistem electric vehicul 2
30
11
Modul control sistem electric vehicul 2
20
12
Terminal 30
5
Număr
Descriere
Amperi [A]
1
Modul control acoperire portbagaj
30
2
Încălzire scaun față dreapta
15
3
Traseu convertor DCDC 1
40
4
Traseu convertor DCDC 2
40
5
Presă electrică
30
6
–
–
7
Frână de parcare electromecanică
30
8
Încălzire scaune spate
30
9
Modul configurare uși partea pasagerului
30
10
–
–
11
Modul control uși partea pasagerului
15
12
–
–
Număr
Descriere
Amperi [A]
1
Ieşire consolă centrală spate
15
2
Ieşire consolă centrală față
15
3
Ieşire portbagaj
15
4
Brichetă
15
5
V6 FSI
5
6
Alimentare pentru scaune spate
5
7
Sistem parcare
7,5
8
A treia ştergătoare (Avant)
15
9
Comutator frână de parcare electromecanică
5
10
Asistent lateral Audi
5
11
Încălzire scaune spate
5
12
Terminal 15 module control
5
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
Amplificator DSP, radio
30
20
4
MMI
7,5
5
Pregătire radio / navigație / telefon mobil
7,5
6
Cameră spate
5
7
–
–
8
–
–
9
–
–
10
–
–
11
–
–
12
–
–
Audi S4 (2011-2012) – schema cutiei de siguranțe Anul producției: 2011, 2012.
Siguranță brichetă (priză de alimentare) în Volvo 850 (1996-1997) este siguranța 4 în cutia de siguranțe – panou siguranțe D (roșu).

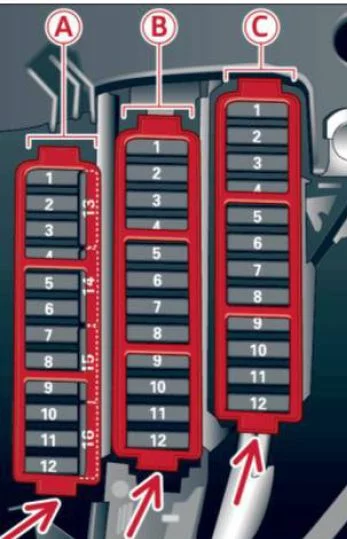

Audi S4 – schema cutiei de siguranțe – bord stânga
Număr
Descriere
Amperaj [A]
1
Control dinamic
5
2
–
–
3
Homelink
5
4
–
–
5
Control climatic
5
6
Reglarea razei Far dreapta
5
7
Reglarea razei Far stânga
5
8
Modul control sistem electric vehicul 1
5
9
Control adaptiv viteză de croazieră
5
10
Deplasare ușă
5
11
Duze lichid ștergător încălzitor
5
12
Control climatic
5
13
Pregătire pentru telefon mobil
5
14
Airbag
5
15
Terminal 15
25
16
Motor terminal 15
40
Număr
Descriere
Amperaj [A]
1
Oglindă retrovizoare interioară cu funcție de întunecare automată
5
2
Senzor ambreiaj
5
3
Pompă combustibil benzină
25
4
–
–
5
Încălzire scaun stânga cu/fără încălzire scaun
15
30
6
Program electronic de stabilizare
10
7
Claxon
25
8
Motor reglaj geam ușă stânga
30
9
Motor ștergător/ștergătoare parbriz
30
10
Program electronic de stabilizare
25
11
Ușă stânga
15
12
Senzor ploaie și lumină
5
Numero
Descriere
Amperaj [A]
1
–
–
2
–
–
3
Suport lombar
10
4
Control dinamic
35
5
Antena (Avant)
5
6
Modul control sistem electric vehicul 1
35
7
Modul control sistem electric vehicul 1
20
8
Modul control sistem electric vehicul 1
30
9
Trapă
20
10
Modul control sistem electric vehicul 1
30
11
Acoperire trapă (Avant)
20
12
Electronică confort
5

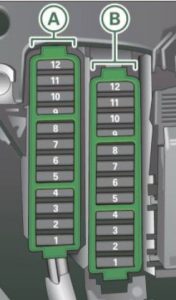

Audi S4 – schema cutiei de siguranțe – tablou de bord dreapta
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modulul întrerupătorului coloanei volanului
5
6
Program electronic de stabilizare
5
7
Conector diagnostic terminal 15
5
8
Porturi (interfață diagnostică Databus)
5
9
–
–
10
–
–
11
–
–
12
–
–
Număr
Descriere
Amperaj [A]
1
Redare CD / DVD
5
2
Modulul comutatorului de selecție tracțiune Audi
5
3
MMI / Radio
5
20
4
Set de semnalizatoare
5
5
Gateway (modul control set semnalizatoare)
5
6
Bloc aprindere
5
7
Comutator rotativ lumină
5
8
Ventilator sistem climatizare
40
9
Bloc coloana volan
5
10
Control climatic
10
11
Conector diagnostic terminal 30
10
12
Modul comutator coloana volan
5

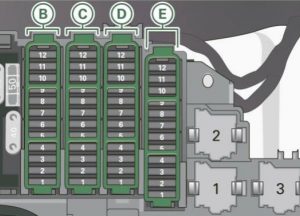

Audi S4 – schema cutiei de siguranțe – portbagaj
Număr
Descriere
Amperaj [A]
1
Modul control capac portbagaj (Avant)
30
2
Modul control remorcă
15
3
Modul control remorcă
20
4
Modul control remorcă
20
5
Frână de parcare electromecanică
5
6
Control electronic al absorbției
15
7
Frână de parcare electromecanică
30
8
Modul control sistem electric vehicul 2
30
9
Quattro Sport
35
10
Modul control sistem electric vehicul 2
30
11
Modul control sistem electric vehicul
20
12
Terminal 30
5
Număr
Descriere
Amperaj [A]
1
Modul control al capacului portbagajului
30
2
Încălzire scaun față dreapta
15
3
Traseu convertor DCDC 1
40
4
Traseu convertor DCDC 2
40
5
Priză electrică
30
6
–
–
7
Frână de parcare electromecanică
30
8
Încălzire scaune spate
30
9
Modul configurare uși laterale partea pasagerului
30
10
–
–
11
Modul control uși laterale partea pasagerului
15
12
–
–
Număr
Descriere
Amperi [A]
1
Ieşire consola centrală spate
15
2
Ieşire consola centrală față
15
3
Ieşire portbagaj
15
4
Brichetă
15
5
V6 FSI
5
6
Alimentare pentru scaune spate
5
7
Sistem parcare
7,5
8
Spate (Avant)
15
9
Comutator frână de parcare electromecanică
5
10
Asistent lateral Audi
5
11
Încălzire scaune spate
5
12
Terminal 15 module control
5
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
Amplificator DSP, radio
30
20
4
MMI
7,5
5
Pregătire pentru radio / navigație / telefon mobil
7,5
6
–
–
7
Pregătire pentru telefon mobil
5
8
–
–
9
–
–
10
–
–
11
–
–
12
–
–
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Audi S4 (2014-2016) este siguranța 2 în panoul siguranțe – panoul siguranțe C (maro).
Audi S4 – schema cutiei de siguranțe – partea cockpit
Numero
Descriere
Amperaj [A]
1
Control dinamic
5
2
Control electronic al stabilității (modul control)
5
3
Senzor de presiune al sistemului de climatizare, frână de parcare electromecanică, Homelink, întunecare automată a oglinzii retrovizoare, senzor calitate aer / aer exterior, control electronic al stabilității (buton)
5
4
–
–
5
Actuator sonor
5
6
Reglare a intensității farurilor / faruri principale (iluminare în curbă)
5 / 7,5
7
Far (iluminare în curbă)
7,5
8
Module control (frână de parcare electromecanică, amortizor, patru uși), convertor DCDC
5
9
Control adaptiv viteză de croazieră
5
10
Senzor cutie de viteze / ambreiaj
5
11
Asistent lateral
5
12
Reglare a intensității farurilor, sistem parcare
5
13
Sistem airbag
5
14
Ștergător parbriz spate (allroad)
15
15
Siguranță auxiliară (panou instrumente)
10
16
Siguranță auxiliară 15 (compartiment motor)
40
Număr
Descriere
Amperaj [A]
1
–
–
2
Senzor lumină frână
5
3
Pompă combustibil
25
4
Senzor ambreiaj
5
5
Încălzire scaun stânga cu / fără ventilare scaun
15/30
6
Control electronic stabilitate (electric)
5
7
Claxon
15
8
Ușă față stânga (ridicător geam, închidere centralizată, oglindă, întrerupător, iluminare)
30
9
Motor ștergător față
30
10
Control electronic stabilitate (supape)
25
11
Modele cu două uși: regulator geam scaun spate stânga, Modele cu patru uși: ușă spate stânga (regulator geam, închidere centralizată, întrerupător, iluminare)
30
12
Senzor ploaie și lumină
5
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
Suport lombar
10
4
Control dinamic
35
5
Iluminare interioară (cabriolet)
5
6
Duze parbriz, duze faruri
35
7
Modul control sistem electric vehicul 1
20
8
Modul control sistem electric vehicul 1
30
9
Motor regulator geam scaun spate stânga (cabriolet) / trapă
7,5 / 20
10
Modul control sistem electric vehicul 1
30
11
Regulator geam scaun spate dreapta (cabriolet) / motor jaluzea parasolar
7,5 / 20
12
Sistem alertă antifurt
5

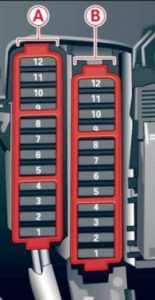

Audi S4 – schema cutiei de siguranțe – partea cockpit dreaptă
Număr
Descriere
Amperaj [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modulul întrerupătorului coloanei volanului
5
6
–
–
7
Conector diagnostic terminal 15
5
8
Port (interfață diagnostică Databus)
5
9
Încălzitor auxiliar
5
10
–
–
11
–
–
12
–
–
Numero
Descriere
Amperi [A]
1
Reproducer CD / DVD
5
2
Wi-Fi
5
3
MMI / Radio
5/20
4
Set de semnalizatoare
5
5
Gateway (modul control set de semnalizatoare)
5
6
Bloc aprindere
5
7
Comutator lumină
5
8
Ventilator sistem climatizare
40
9
Bloc coloana volan
5
10
Sistem control climatic
10
11
Conector diagnostic terminal 30
10
12
Modul comutator coloana volan
5

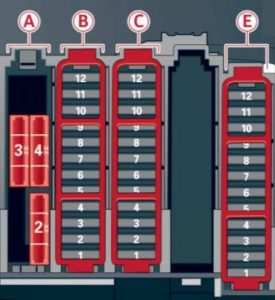

Audi S4 – schema cutia de siguranțe – portbagaj
Număr
Descriere
Amperi [A]
1
–
30
2
Încălzire lunetă spate (cabriolet)
30
3
Închidere superioară a alimentării (Cabriolet)
30
4
Hidraulică Power Top (Cabriolet)
50
Număr
Descriere
Amperaj [A]
1
Modul control capac portbagaj (toate drumurile) / Modul control alimentare superioară (cabriolet)
30/10
2
Spoiler spate retractabil (RS 5 Coupe)
10
3
–
–
4
–
–
5
Frână de parcare electromecanică
5
6
Control electronic al amortizării
15
7
Frână de parcare electromecanică
30
8
Iluminare exterioară spate
30
9
Quattro Sport
35
10
Iluminare exterioară spate
30
11
Închidere centralizată
20
12
Terminal 30
5
Număr
Descriere
Amperaj [A]
1
Modul control capac portbagaj (allroad)
30
2
La 12 V, Brichetă
20
3
Traseu convertor DCDC 1
40
4
Traseu convertor DCDC 2, amplificator DSP, radio
40
5
Încălzire cabina superioară dreapta (Cabriolet)
30
6
–
–
7
Frână de parcare electromecanică
30
8
–
–
9
Ușă față dreapta (geam electric, închidere centralizată, oglindă, întrerupător, iluminare)
30
10
Încălzire cabina superioară stânga (cabriolet)
30
11
Modele cu două uși: regulator geam scaun spate dreapta, Modele cu patru uși: ușă spate dreapta (regulator geam, închidere centralizată, întrerupător, iluminare)
30
12
Pregătire pentru telefon mobil
5
Număr
Descriere
Amperi [A]
1
Încălzirea scaunului față drept
15
2
–
–
3
–
–
4
MMI
7,5
5
Radio
5
6
Cameră spate
5
7
Încălzirea lunetei spate (allroad)
30
8
Divertisment pe scaunele spate
5
9
–
–
10
–
–
11
–
–
12
–
–
Anul producției: 2017.
Siguranță brichetă (priză de alimentare) în Audi S4 (2017) este siguranța 6 (?) în bloc siguranțe – [panou siguranțe B (roșu).

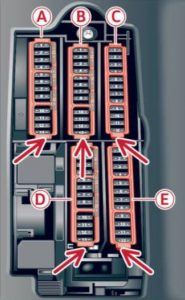

Audi S4 – schema bloc siguranțe – zona picioarelor partea pasagerului față Audi S4 – schema bloc siguranțe – zona picioarelor partea pasagerului față (vehicul cu volan pe dreapta)
Nr Descriere
1
–
2
Senzor masă aer;
Reglarea arborelui cu came.
3
Supape de evacuare;
Injectoare combustibil;
Intrare radiator.
4
Pompă gol;
Pompă apă caldă;
Senzor particule solide;
Senzor biodiesel.
5
Senzor lumină frână
6
Supape motor
7
Sondă lambda;
Senzor masă aer.
8
Pompă apă;
Pompă înaltă presiune;
Supapă reglare înaltă presiune.
9
Pompă apă caldă
10
Senzor presiune ulei;
Senzor temperatură ulei.
11
Senzor poziție pedală ambreiaj
12
Supape motor
13
Ventilator radiator
14
Injectoare combustibil
15
Bobine de aprindere
16
Pompă combustibil
Nr Descriere
1
Sistem alertă antifurt
2
Modul control motor
3
Suport lombar
4
Mecanism selecție cutie automată.
5
Claxon
6
Frână de parcare electromecanică
7
Modul control ușă
8
Faruri interioare
9
–
10
Modul control airbag
11
Control electronic stabilitate (ESC)
12
Conector diagnostic;
Senzor lumină/ploaie
13
Sistem control climatizare
14
Modul control ușă față dreapta
15
Compresor aer condiționat
Nr Descriere
1
Încălzire scaune față
2
Ștergător/Ștergătoare parbriz
3
Electronică iluminare far stânga
4
Trapă panoramică
5
Modul control ușă față stânga
6
Priză
7
Modul control ușă spate dreapta
8
–
9
Electronică far dreapta
10
Spălător parbriz;
Spălător faruri.
11
Modul control ușă spate stânga
Nr Descriere
1
Ventilație scaun spate;
Oglindă retrovizoare;
Elemente de control climatizare spate.
2
Ușă, sistem control climatizare
3
Reglare sunet actuator/sunet evacuare
4
Senzor poziție pedală ambreiaj
5
Pornire motor
6
–
7
–
8
Homelink
9
Control automat viteză adaptiv
10
–
11
Cameră video
12
Far Matrix LED/far LED dreapta
13
Far Matrix LED/far LED stânga
14
Ștergător parbriz spate
Nr Descriere
1
Bobine de aprindere
2
Supape rezervoare gaz natural
3
–
4
–
5
Fixare motor
6
Cutie automată
7
Bord
8
Sistem climatizare (ventilator)
9
–
10
Control dinamic
11
Pornire motor
Audi S4 – schema bloc siguranțe – bord partea șoferului
Nr Descriere
1
–
2
Telefon
3
–
4
Display Head-up
5
Interfață muzicală Audi
6
Elemente de control climatizare față
7
Bloc coloană volan
8
Display sistem Infotainment
9
Set de semnalizatoare
10
Unitate Infotainment
11
Comutator lumini
12
Electronică coloană volan
13
–
14
Sistem Infotainment
15
–
16
Încălzire volan

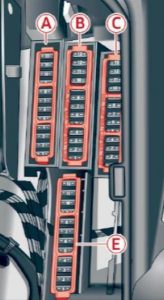

Audi S4 – schema siguranțe – portbagaj
Nr Descriere
1
–
2
Dezgheț parbriz
3
Dezgheț parbriz
4
–
5
Control suspensie
6
Cutie automată
7
Dezgheț lunetă spate
8
Încălzire scaune spate
9
Lumini spate
10
Tensionator centură siguranță stânga
11
Închidere centralizată
12
Acoperire electrică portbagaj
Nr Descriere
1
–
2
Telefon
3
Suport lombar
4
Asistent lateral Audi
5
–
6
–
7
–
8
–
9
–
10
–
11
–
12
Homelink
13
Cameră spate, camere periferice
14
Lumini spate dreapta
15
–
16
Tensionator centură de siguranță dreapta
Nr Descriere
1
–
2
Amplificator audio
3
AdBlue
4
–
5
Cârlig remorcă (lumină dreapta)
6
–
7
Cârlig remorcare
8
Cârlig remorcă (lumină stânga)
9
Cârlig remorcă (priză)
10
Diferențial sportiv
11
Ad Blue
Anul producției: 2018.
Siguranța brichetei (priză de alimentare) în Audi S4 (2018) este siguranța 7 în bloc siguranțe C (negru).

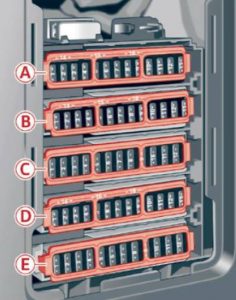

Audi S4 – schema cutiei de siguranțe – zona picioarelor partea pasagerului față Audi S4 – schema cutiei de siguranțe – zona picioarelor partea pasagerului față (vehicul cu volan pe dreapta)
Numero
Descriere
1
–
2
Senzor de debit de aer masiv, reglarea arborelui cu came, pompă compartiment motor aer comprimat
3
Supapă de evacuare, injectoare combustibil, intrare radiator
4
Pompă gol, pompă apă caldă, senzor particule, senzor biodiesel
5
Senzor lumină de stop
6
Supape motor, reglarea arborelui cu came
7
Sondă lambda, senzor de debit de aer masiv
8
Pompă apă, pompă înaltă presiune, supapă reglare înaltă presiune
9
Pompă apă caldă
10
Senzor presiune ulei, senzor temperatură ulei
11
Senzor poziție pedală ambreiaj
12
Supape motor
13
Ventilator radiator
14
Injectoare combustibil
15
Bobine de aprindere
16
Pompă combustibil
Numero
Descriere
1
Sistem alarmă antifurt
2
Modul control motor
3
Suport lombar
4
Mecanism selecție cutie automată
5
Claxon
6
Frână de parcare electromecanică
7
Modul control poartă
8
Faruri interioare
9
–
10
Modul control sistem airbag
11
Control electronic stabilitate (ESC)
12
Conector diagnostic, senzor lumină / ploaie
13
Sistem control climatizare
14
Modul control portieră față dreapta
15
Compresor aer condiționat
Număr
Descriere
1
Încălzirea scaunelor față
2
Ștergător/Ștergătoare parbriz
3
Electronică iluminare Far stânga
4
Trapă panoramică din sticlă / trapă culisantă / trapă
5
Modul control ușă față stânga
6
Priză
7
Modul control ușă spate dreapta
8
Tracțiune integrală
9
Electronică Far dreapta
10
Spălător parbriz / spălător faruri
11
Modul control ușă spate stânga
Numero
Descriere
1
Ventilație scaun, oglindă retrovizoare, comenzi climatizare spate
2
Poartă, sistem control climatic
3
Reglare sunet actuator / sunet evacuare
4
Senzor poziție pedală ambreiaj
5
Pornire motor
6
–
7
Port încărcare USB spate
8
Homelink
9
Regulator viteză adaptiv
10
–
11
Cameră video
12
Far Matrix LED / far dreapta LED
13
Far Matrix LED / far stânga LED
14
Ștergător parbriz spate
Număr
Descriere
1
Bobine de aprindere
2
Supape ale rezervoarelor de gaz natural
3
–
4
–
5
Suport motor
6
Cutie automată
7
Panou instrumente
8
Sistem climatizare (ventilator)
9
–
10
Control dinamic
11
Pornire motor
Audi S4 – schema siguranță – bord partea șoferului
Număr
Descriere
1
–
2
Telefon
3
–
4
Display Head-up
5
Interfață Audi mus ic, port de încărcare USB
6
Controale climatizare față
7
Bloc coloana volan
8
Display sistem Infotainment
9
Set indicatori
10
Unitate Infotainment
11
Comutator lumină
12
Electronică coloana volan
13
–
14
Sistem Infotainment
15
–
16
Încălzire volan
Audi S4 – schema siguranțelor – portbagaj
Număr
Descriere
1
–
2
Dezgheț parbriz față
3
Dezgheț parbriz față
4
–
5
Control suspensie
6
Cutie automată
7
Dezgheț lunetă spate
8
Încălzire scaune spate
9
Lumini spate
10
Tensionator centură de siguranță stânga
11
Închidere centralizată
12
Acoperire electrică portbagaj
Număr
Descriere
1
–
2
Telefon
3
Sprijin lombar
4
Asistent lateral Audi
5
–
6
–
7
–
8
Modul inteligent (rezervor)
9
–
10
–
11
Baterie 12 V.
12
Homelink
13
Cameră marșarier, camere periferice
14
Lumini spate dreapta
15
–
16
Tensionator centură de siguranță dreapta
Număr
Echipamente electrice
1
–
2
Amplificator audio
3
Încălzire AdBlue
4
–
5
Cârlig remorcă (lumină dreapta)
6
–
7
Cârlig remorcare
8
Cârlig remorcă (lumină stânga)
9
Cârlig remorcă (priză)
10
Diferențial sport
11
Ad Blue
