Audi 90 B3 (1986-1991) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi 90 B3 (1986–1991), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (dispunerea siguranțelor).

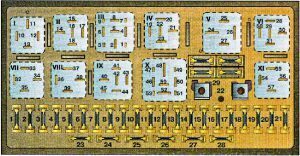

Audi 90 B3 (1986-1991) – schema siguranțelor
Anul producției: 1986, 1987, 1988, 1989, 1990, 1991
| Număr |
Funcție |
Curent(A) |
| 1 |
Proiectoare de ceață, lumină spate proiectoare de ceață
|
15 |
| 2 |
Faruri de avarie
|
15 |
| 3 |
Claxon, lumină de stop
|
25 |
| 4 |
Lămpi de citit, portbagaj, brichetă pentru trabucuri, iluminare interioară, oglindă pentru machiaj, computer de bord, radio, ceas, climatizare automată, sistem alarmă
|
15 |
| 5 |
Ventilator răcire radiator
|
30 |
| 6 |
Semnalizatoare laterale, lumini de parcare, partea dreaptă
|
5 |
| 7 |
Semnalizatoare laterale, lumini de parcare, partea stângă
|
5 |
| 8 |
Far principal, drept, lumini lungi
|
10 |
| 9 |
Far principal, stâng, lumini lungi
|
10 |
| 10 |
Faruri de întâlnire, drept
|
10 |
| 11 |
Faruri de întâlnire, stâng
|
10 |
| 12 |
Bord, lumini de mers înapoi, Auto-Check, cruise control, Sistem antiblocare roți (ABS), computer de bord, blocări diferențiale, întrerupător termic electronic, modul control supapă reglare, modul control funcționare ventilator răcire radiator
|
15 |
| 13 |
Pompă combustibil, regulator încălzire
|
15 |
| 14 |
Torpedou, compartiment motor, lumini număr înmatriculare
|
5 |
| 15 |
Ștergător/Ștergătoare parbriz, întrerupător termic, ventilator răcire radiator, semnalizatoare, întrerupător presiune sistem climatizare
|
25 |
| 16 |
Element încălzire lunetă spate, element încălzire oglindă exterioară
|
30 |
| 17 |
Ventilator aer proaspăt, climatizare
|
30 |
| 18 |
Oglinzi electrice, ștergător lunetă spate (Coupé)
|
5 |
| 19 |
Închidere centralizată, sistem închidere încălzit
|
10 |
| 20 |
Ventilator răcire radiator (pas 1), răcire radiator după funcționare
|
30 |
| 21 |
Diagnosticare
|
10 |
| 21 |
Brichetă spate
|
25 |
| 22 |
Gol
|
– |
| 23 |
Scaune electrice cu memorie, scaun reglabile electric
|
30 |
| 24 |
Control motor I
|
10 |
| 25 |
Scaune încălzite
|
30 |
| 26 |
Lumini de zi (Canada)
|
5 |
| 27 | Control motor I (din septembrie 1987) | 10 |
| 28 |
Control motor II
|
15 |
| 29 |
Siguranțe de rezervă
|
15 |
| Releu | ||
| I |
Proiectoare de ceață, J5
|
|
| II | până în 1990: răcire radiator tan (faza 2), J101
din 1990: Gol |
|
| III |
Unitate control sistem ventilator răcire radiator, J138
|
|
| IV | până în 1990: gol
din 1990: Spălător faruri, J39 |
|
| V |
Releu de reducere a sarcinii, J18
|
|
| VI | până în 1990: ventilator aer proaspăt A/C, J11
din 1990: Releu viteză mare ventilator radiator, J101 |
|
| VII |
Claxon, J4
|
|
| VIII | Pod între contactele 36 și 38 pentru cutii manuale
Cutii automate, J60 |
|
| IX |
Pulverizator intermitent / ștergător parbriz, J31
|
|
| X |
Pompă combustibil, J17
|
|
| XI |
Ventilator răcire radiator (pas 1), J26
|
|

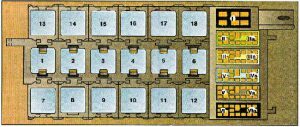

Panou auxiliar al releelor
| Număr | Funcție |
| 1 |
Sistem antiblocare roți (ABS), J156
|
| 2 |
Centură de siguranță, radio, avertizare parcare, J152
|
| 3 |
Controler lumină interior, J140
|
| 4 |
Unitate control ambreiaj A/C, J153
|
| 5 |
Neutilizat
|
| 6 | Avertizare dinamică presiune ulei (fără Auto-Check), J114
Controler lampă, față (cu funcție Auto-Check), J123 |
| 7 |
Neutilizat
|
| 8 |
Neutilizat
|
| 9 |
Neutilizat
|
| 10 |
Neutilizat
|
| 11 |
Neutilizat
|
| 12 |
Comutator automat (scaune electrice cu memorie, geamuri electrice, trapă), S43
|
| 13 |
Controler încălzire scaun, pasager. J132
|
| 14 |
Controler încălzire scaun, controler, J131
|
| 15 | Releu trapă, J139
Trapă și unitate control geam electric, J139 |
| 16 |
Trapă și unitate control geam electric, J139
|
| 17 |
Adaptor divizor fir, (conector opțional dispozitiv)
|
| 18 |
Neutilizat
|
