BMW Z3 (1995-2002) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW Z3 1995-2002, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
BMW Z3 (1995-2002) – schema cutiei de siguranțe
Anul producției: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în BMW Z3 (1995-2002) este siguranța 4 în cutia de siguranțe
Cutie de distribuție față
| Nr |
Amp [A] |
Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | ’95 -’99:
Releu al claxonului. |
| 15 | ’99 -’02:
Releu al claxonului. |
|
| 6 | 5 | Iluminare a oglinzii pentru machiaj;
Controler al trapei moi. |
| 7 | 5 | Unitate de control radio;
Amplificator antenă AM/FM (cu închidere centralizată de la distanță) Unitate de control a monitorului de bord Comutator sunet surround Interfață Receptor GPS Electronică de transmisie/receptie/încărcare Buton, trapă moale închisă Interfață telefonică de bază Intrare vocală Cutia de extragere Unitate de control telematică (TCU-Everest) Modul de încărcare electronic universal și kit handsfree (ULF) |
| 8 | 5 | Transmisie mecanică secvențială |
| 9 | 5 | Unitate de control a modulului general
Unitate de control a centrului de comutare lumini Modul de control al pilotului automat Comutator al luminilor de frână Arc spiral Modul al comutatorului ambreiajului |
| 10 | 5 | Unitate de control a bordului |
| 11 | 5 | Senzor airbag lateral partea șoferului (satelit)
Senzor airbag lateral partea pasagerului (satelit) Unitate de control a mai multor sisteme de siguranță Senzor Hall, închidere centuri Control electronic al scaunului |
| 12 | 7,5 | Centru comutatoare |
| 13 | 7,5 | Senzor de răsturnare |
| 14 | 5 | Unitate de control electronică a imobilizatorului
Bloc cutie de viteze |
| 15 | 5 | Senzor de ploaie
Controler funcționare intermitentă a ștergătorului/duze spate |
| 16 | – | – |
| 17 | 30 | Unitate de control generală a modulului |
| 18 | 20 | Brichetă |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | ’95 -’99:
Transmisie mecanică secvențială |
| 25 | ’99 -’02:
Transmisie mecanică secvențială; Compensator. |
|
| 23 | 25 | Pompă apă auxiliară |
| 24 | 10 | Oglindă retrovizoare interioară electrocromatică
Unitate distanță parcare (PDC) |
| 25 | 15 | Oglindă exterioară, partea pasagerului
Comutator termic, duze încălzite |
| 26 | 15 | Deschidere ușă garaj |
| 27 | 10 | Releu lumină marșarier
Comutator cutie de viteze Unitate de control a transmisiei |
| 28 | 5 | Modul control încălzire și climatizare
Releu ventilator încălzire Releu, compresor aer condiționat Comutator cu două funcții Dezghețare aer circulant/geam spate Comutator temperatură Releu dezghețare geam spate (înlocuibil) |
| 29 | 20 | Unitate de control digitală a electronicii motorului
Terminal releu evacuare 15 Electronică digitală motor diesel Unitate de control a transmisiei |
| 30 | 7,5 | Senzor nivel ulei
Alternator Comutator temperatură Controler transmisie Conexiune magistrală date |
| 31 | 5 | Comutator reglare oglindă |
| 32 | 5 | Comutator central al luminilor
Far xenon – stânga Far xenon – dreapta Unitate de control a farului adaptiv |
| 33 | 5 | Buton ASC/DSC
Unitate ABS/DSC (cu DSC) Centru comutatoare |
| 34 | 5 | Modul control bord
Control pompă combustibil (EKPS) |
| 35 | 50 | Releu modul ABS / DSC;
Motor trapă pliabilă. |
| 36 | 50 | Releu pompă aer secundară |
| 37 | 50 | Releu ventilator încălzire;
Comutator ventilator (cu IHS); Stadiu ieșire ventilator (cu IHKA); Ventilator electric. |
| 38 | 10 | ’95 -’99:
Releu proiectoare de ceață. |
| 15 | ’99 -’02:
Releu proiectoare de ceață. |
|
| 39 | 5 | Electronică transmisie/receptie/încărcare |
| 10 | Intrare vocală
Interfață telefonică de bază Cutie de evacuare Compensator Electronică transmisie/receptie/încărcare Interfață Unitate control telematică (TCU-Everest) Divizor antenă |
|
| 40 | 5 | Senzor unghi direcție, DSC |
| 41 | 30 | Unitate control monitor bord
Amplificator Unitate control radio Schimbător casete CD Subwoofer Calculator navigație Unitate control modul video Centru comutatoare |
| 42 | 30 | Centru comutatoare |
| 43 | 5 | Unitate control bord
Conexiune magistrală date |
| 44 | 20 | Amplificator |
| 45 | 20 | Controler funcționare intermitentă ștergătoare/duze spate |
| 46 | 20 | Controler trapă pliabilă
Modul control trapă Releu, trapă pliabilă 1 |
| Relee | ||
| R1 | Releu pompă combustibil | |
| R2 | Modul control motor | |
| R3 | Releu motor ștergătoare | |
| R4 | Releu claxon | |
| R5 | Releu proiectoare de ceață | |
| R6 | Releu faruri de întâlnire | |
| R7 | Releu faruri de drum | |
| R8 | Releu lumini de avarie | |
| R9 | Releu ventilator | |
| R10 | Releu deflector spate | |
| R11 | Releu ABS | |
| R12 | Releu motor pompă ABS | |
| R13 | Releu auxiliar grad 2 ventilator
(viteză mare). |
|
| R14 | Releu compresor climatizare | |
| R15 | Releu auxiliar grad 1 ventilator
(viteză mică). |
|

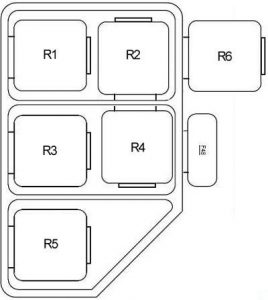

Suportul releului sub partea stângă a bordului
| Nr |
Amp [A] |
Descriere |
| 48 | 40 | Compresor aer condiționat |
| 50 | 5 | Claxon de siguranță |
| Releu | ||
| R1 | Releu ventilare independentă | |
| R2 | Releu dublu | |
| R3 | Senzor avertizare coliziune | |
| R4 | Releu lumini de zi | |
| R5 | Releu confort trapă | |
| R6 | Terminal releu evacuare R | |

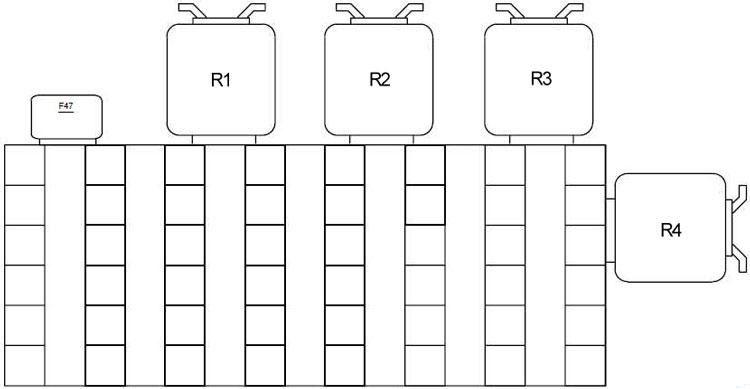

Bară de legătură sub partea stângă a bordului
| Nr |
Amp [A] |
Descriere |
| 47 | 15 | Releu claxon;
Calculator de bord. |
| Releu | ||
| R1 | Terminal releu descărcare 30 | |
| R2 | Releu lumini spate | |
| R3 | Releu motor ștergător parbriz | |
| R4 | Releu imobilizare demaror | |

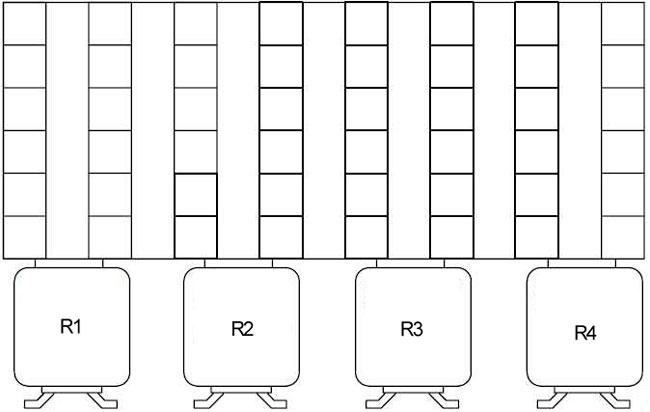

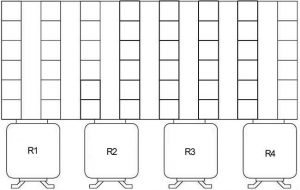

Bara de legătură sub partea dreaptă a bordului
| Nr | Releu |
| R1 | Releu faruri proiectoare de ceață față |
| R2 | Releu lumini de poziție |
| R3 | Releu încălzire încuietoare ușă |
| R4 | Releu ventilator lunetă spate |
Cutia de siguranțe suplimentară în portbagaj
| Nr |
Amp [A] |
Descriere |
| 49 | 50 | Modul pliabil cu trapă moale |
Cutia releelor auxiliare
| Nr |
Amp [A] |
Descriere |
| 111 | 25 | Releu pompa hidraulică |
| 222 | 5 | Unitate control SMG |
Schema cutiei de siguranțe și releelor – BMW Z3
Se referă la vehiculele produse în anii:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Modul control alimentare față
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | 5 | 1995-1999: Releu al claxonului |
| 15 | 1999-2002: Releu al claxonului | |
| 6 | 5 | Iluminare oglindă pentru machiaj partea șoferului |
| Iluminare oglindă pentru machiaj, partea pasagerului | ||
| Unitate de control soft top cabrio | ||
| 7 | 5 | Unitate de control radio |
| Amplificator antenă AM/FM (cu închidere centralizată la distanță) | ||
| Unitate de control monitor bord | ||
| Comutator audio surround | ||
| Baghetă | ||
| Calculator navigație | ||
| Receptor GPS | ||
| Electronică emițătoare/receptoare/încărcare | ||
| Buton, soft top cabrio închis | ||
| Telefon cu interfață de bază | ||
| Intrare vocală | ||
| Varietate | ||
| Extrage cutia | ||
| Unitate de control telematică (TCU-Everest) | ||
| Modul electronic de încărcare și hands-free universal (ULF) | ||
| 8 | 5 | Cutie mecanică secvențială |
| 9 | 5 | Unitate de control generală a modulului |
| Unitate de control a centrului de comutare lumini | ||
| Modul de cruise control | ||
| Comutator lumină de frână | ||
| Arc elicoidal | ||
| Modul comutator ambreiaj | ||
| 10 | 5 | Unitate de control bord instrumente |
| 11 | 5 | Senzor airbag lateral stânga (satelit) |
| Senzor airbag lateral dreapta (satelit) | ||
| Unitate de control multiplă a sistemului de menținere | ||
| Senzor Hall, cataramă centură de siguranță șofer | ||
| Senzor Hall, cataramă centură de siguranță pasager | ||
| Control electronic al scaunului | ||
| 12 | 7,5 | Comutator central |
| 13 | 7,5 | Senzor de răsturnare |
| 14 | 5 | Unitate de control electronică a immobilizer-ului |
| Blocare cutie de viteze | ||
| 15 | 5 | Senzor de ploaie |
| Unitate de control a ștergătorului intermitent/spălare, spate | ||
| 16 | – | – |
| 17 | 30 | Unitate de control generală a modulului |
| 18 | 20 | Brichetă |
| 19 | – | – |
| 20 | – | – |
| 21 | – | – |
| 22 | 15 | 1995-1999: Cutie mecanică secvențială |
| 25 | 1999-2002: Cutie mecanică secvențială | |
| Compensator | ||
| Comutator central | ||
| 23 | 25 | Pompă apă auxiliară |
| 24 | 10 | Oglindă retrovizoare interioară electrocromatică |
| Unitate de control a distanței de parcare (PDC) | ||
| 25 | 15 | Oglindă exterioară partea pasagerului |
| Comutator termic, duze încălzite | ||
| 26 | 15 | Deschizător ușă garaj |
| 27 | 10 | Releu lumină marșarier |
| Comutator cutie de viteze | ||
| Unitate de control transmisie | ||
| 28 | 5 | Modul control încălzire și climatizare |
| Releu ventilator încălzire | ||
| Releu compresor aer condiționat | ||
| Comutator multifuncțional recirculare aer/dezghețare lunetă spate | ||
| Comutator temperatură | ||
| Releu dezghețare lunetă spate (cabrio) |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 29 | 20 | Unitate de control digitală a electronicii motorului |
| Terminal releu de descărcare 15 | ||
| Unitate de control digitală a electronicii diesel | ||
| Unitate de control a transmisiei | ||
| 30 | 7,5 | Senzor nivel ulei |
| Alternator | ||
| Comutator temperatură | ||
| Unitate de control a transmisiei | ||
| Conector legătură date | ||
| 31 | 5 | Comutator reglare oglindă |
| 32 | 5 | Centru control iluminare uni |
| Far xenon stânga | ||
| Far xenon dreapta | ||
| Unitate de control pentru faruri adaptive () | ||
| 33 | 5 | Buton ASC/DSC |
| Unitate ABS/DSC (cu DSC) | ||
| Comutator central | ||
| 34 | 5 | Unitate de control bord instrumente |
| Control pompă combustibil (EKPS) | ||
| 35 | 50 | Unitate ABS/DSC |
| Releu, acționare superioară cabrio | ||
| 36 | 50 | Releu pompă aer secundară |
| 37 | 50 | Releu ventilator încălzire |
| Comutator ventilator (cu IHS) | ||
| Stadiu ieșire ventilator (cu IHKA) | ||
| Ventilator electric | ||
| 38 | 10 | 1995-1999: Releu lumină proiectoare ceață |
| 15 | 1999-2002: Releu lumină proiectoare ceață | |
| 39 | 5 | Electronică emițătoare/receptoare/încărcare |
| 10 | Intrare vocală | |
| Telefon cu interfață de bază | ||
| Scoate cutie | ||
| Compensator | ||
| Electronică emițătoare/receptoare/încărcare | ||
| Baston | ||
| Unitate de control telematică (TCU-Everest) | ||
| Divizor antenă | ||
| 40 | 5 | Senzor unghi direcție, DSC |
| 41 | 30 | Unitate de control monitor bord |
| Amplificator | ||
| Unitate de control radio | ||
| Schimbător cartele CD | ||
| Cutie pentru subwoofer | ||
| Calculator navigație | ||
| Unitate de control modul video | ||
| Comutator central | ||
| 42 | 30 | Comutator central |
| 43 | 5 | Unitate de control bord instrumente |
| Conector legătură date | ||
| 44 | 20 | Amplificator |
| 45 | 20 | Unitate de control ștergător intermitent/spălare, spate |
| 46 | 20 | Unitate de control soft top cabrio |
| Unitate de control modul trapă | ||
| Releu cabrio 1 | ||
| Releu | ||
| R1 | Releu pompă combustibil | |
| R2 | Modul control motor | |
| R3 | Releu motor ștergător | |
| R4 | Releu claxon | |
| R5 | Releu lumină proiectoare ceață | |
| R6 | Releu faruri de drum | |
| R7 | Releu faruri de drum | |
| R8 | Releu lumini de avarie | |
| R9 | Releu ventilator | |
| R10 | Releu dezghețare spate | |
| R11 | Releu ABS | |
| R12 | Releu motor pompă ABS | |
| R13 | Releu al doilea stadiu ventilator auxiliar (viteză mare) | |
| R14 | Releu compresor aer condiționat | |
| R15 | Releu auxiliar primul stadiu ventilator (viteză mică) | |

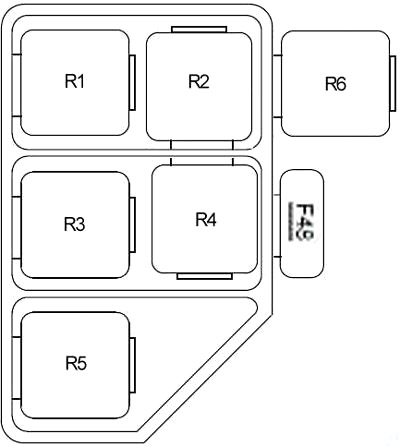

Suport releu
Se află sub partea stângă a bordului.
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 48 | 40 | Compresor aer condiționat |
| 50 | 5 | Claxon de siguranță |
| Releu | ||
| R1 | Releu de ventilare independentă | |
| R2 | Releu dublu | |
| R3 | Senzor de alertă defecțiune | |
| R4 | Releu lumină de zi | |
| R5 | Releu confort trapă | |
| R6 | Terminal releu evacuare R | |
Bară de conexiune №1
Se află sub partea stângă a bordului.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 47 | 15 | Releu claxon |
| Calculator bord | ||
| Releu | ||
| R1 | Terminal releu de descărcare 30 | |
| R2 | Releu lumini spate | |
| R3 | Releu motor ștergător parbriz | |
| R4 | Releu imobilizare demaror | |
Bară de conexiune №2
Se află sub partea dreaptă a bordului.
| Număr | Releu |
|---|---|
| R1 | Releu faruri proiectoare de ceață față |
| R2 | Releu lumini de poziție |
| R3 | Releu încălzire încuietoare ușă |
| R4 | Releu ventilator lunetă spate |
Cutie de siguranțe suplimentară în portbagaj
| Număr | Ampere [A] | Descriere |
|---|---|---|
| 49 | 50 | Modul superior moale de înlocuire |
Cutia auxiliară a releelor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 111 | 25 | Releu al pompei hidraulice |
| 222 | 5 | Unitate de control SMG |
