Volvo V40 (2013-2019) – cutia de siguranțe

Volvo V40 (2013) – schema cutiei de siguranțe

Anul producției: 2013

Siguranță brichetă (priză de alimentare) în Volvo V40 (2013) este siguranța 25 în bloc siguranțe din compartiment motor.

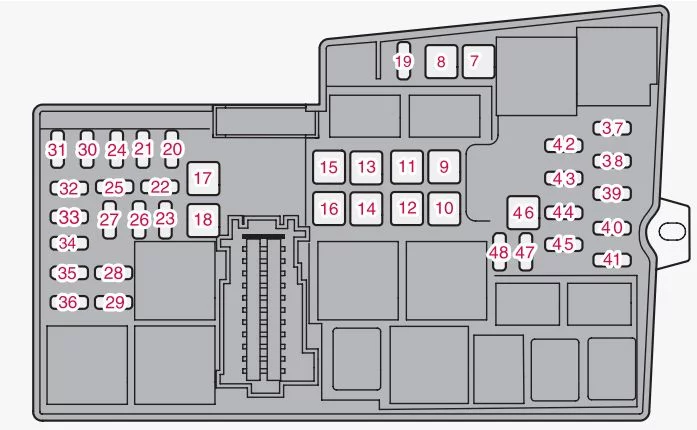

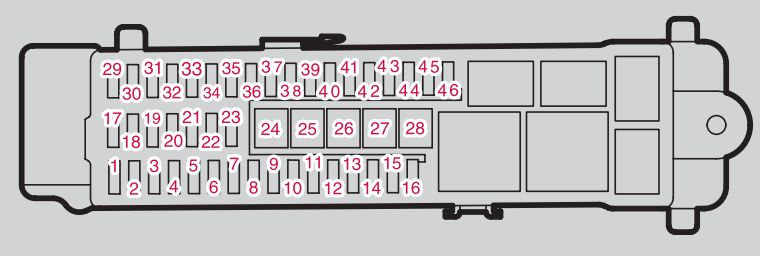

Bloc siguranțe din compartiment motor

Siguranță	[A]	Descriere
7	40	Pompă ABS
8	30	Supape ABS
9	20	Spălător faruri *
10	40	Ventilator
11	–	–
12	30	Siguranță principală pentru siguranțele 32-36
13	30	Electrovalvă demaror (fără Start / Stop)
14	40	Geam electric față, partea dreaptă *
15	–	–
16	40	Geam electric față, partea stângă *
17	20	Încălzire staționară *
18	20	Ștergător/Ștergătoare parbriz
19	5	Modul electronic central, tensiune de referință, baterie bord (Start / Stop)
20	15	Claxon
21	5	Lumini de stop
22	–	–
23	5	Control faruri
24	5	Bobine interne releu
25	15	Priză 12 V, față consolă între scaune
26	15	Modul control transmisie
27	15	Ambreiaj electromagnetic A / C
28	15	Priză 12 V, spate consolă între scaune

29	10	Senzor climatizare *; motoare supapă clapetă aer
30	5	Modul control motor (5 cilindri)
31	20	Scaun electric dreapta *
32	10	Bobină releu în releul ventilator răcire (4 cilindri, 5 cilindri Diesel); Sondă Lambda (4 cilindri Benzină); Debitmetru aer (Diesel), supapă bypass, răcire EGR (Diesel); Supapă reglare, debit combustibil (5 cilindri Diesel); Supapă reglare, presiune combustibil (5 cilindri Diesel)
	20	Bobină releu în releul ventilator răcire (5 cilindri Benzină); Sonde lambda (5 cilindri Benzină)
33	10	Debitmetru aer (4 cilindri Benzină); Supapă EVAP (4 cilindri Benzină); Supape injectoare (5 cilindri Benzină); Motor control, turbo (4 cilindri Diesel); Supapă reglare debit combustibil (4 cilindri Diesel); Electrovalvă, răcire piston (5 cilindri Diesel); Supapă regulator turbo (5 cilindri Diesel); Senzor nivel ulei (5 cilindri Diesel)
34	10	Supape (benzină); Solenoizi (benzină); Sondă lambda (motorină); Încălzitor carter (5 cilindri); Debitmetru aer (5 cilindri Benzină)
35	10	Bobine aprindere (benzină)
	15	Încălzitor filtru motorină; Controler bujii incandescente (5 cilindri Diesel); Pompă ulei, cutie automată (5 cilindri Diesel Start / Stop)
36	10	Modul control motor (4 cilindri)
	15	Modul control motor (5 cilindri); Supapă clapetă (5 cilindri Benzină)
37	5	Sistem antiblocare roți (ABS)
38	10	Modul control motor; Modul control transmisie; Sistem airbag
39	10	Control înălțime faruri *
40	5	Servocomandă electrică
41	15	Modul electronic central
42	–	–
43	10	Pompă lichid răcire (Start / Stop)
44	5	Sistem avertizare coliziune
45	5	Senzor pedală accelerație
46	–	Punct încărcare, baterie rezervă
47	–	–
48	–	–

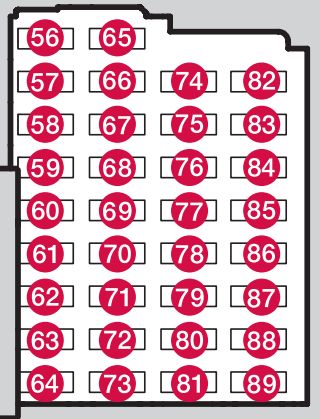

Sub compartimentul portbagajului

Siguranță	[A]	Descriere
56	20	Pompă combustibil
57	–	–
58	15	Ștergător spate
59	5	Poziție de rezervă, iluminare interioară
60	10	Iluminare interioară; Scaune electrice
61	10	Trapă *
62	5	Senzor ploaie*; Oglindă retrovizoare interioară întunecată *; Senzor umiditate *
63	5	Sistem avertizare coliziune *
64	–	–
65	10	Dezactivare, hayon spate A.
66	–	–
67	5	Poziție de rezervă 3, tensiune continuă
68	15	Blocare volan
69	5	Tablou de bord combinat
70	10	Închidere centralizată, dop rezervor combustibil (B)
71	10	Panou climatizare
72	7,5	Modul volan

73	5	Sirena de alarmă *; Conector OBDII
74	15	Fascicul principal
75	–	–
76	10	Lumină de marșarier
77	20	Ștergătoare parbriz față (C); Ștergător parbriz spate
78	5	Imobilizator
79	15	Poziție de rezervă 1, tensiune continuă
80	20	Poziție de rezervă 2, tensiune continuă
81	5	Alarmă senzor mișcare *; Receptor telecomandă
82	20	Ștergătoare parbriz față (D); Ștergător parbriz spate
83	10	Închidere centralizată, capac rezervor combustibil (E)
84	10	Dezactivare, hayon (F)
85	7,5	Element PTC, încălzitor aer *; Buton, încălzire scaune spate *
86	10	Sistem airbag; Airbag pentru pietoni
87	7,5	Poziție de rezervă 4, tensiune continuă
88	–	–
89	–	–
A Vezi și siguranță 84 B Vezi și siguranță 83 C Vezi și siguranță 82 D Vezi și siguranță 77 E Vezi și siguranță 70 F Vezi și siguranță 65

Sub scaunul față drept

Siguranță	[A]	Descriere
1	–	–
2	10	Keyless *
3	5	Mâner (fără cheie *)
4	25	Panou de control, ușă față stânga
5	25	Panou de control, ușă față dreapta
6	25	Panou de control, ușă spate stânga
7	25	Panou de control, ușă spate dreapta
8	–	–
9	20	Scaun electric stânga *
10	–	–
11	–	–
12	5	Unitate control audio (amplificator) *
13	–	–
14	5	Telematică *; Bluetooth *
15	15	Audio; Unitate control Infotainment
16	10	Radio digital*; TELEVIZIUNE*
17	15	Priză 12 V, portbagaj
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–

23	20	Priză remorcă 2 *
24	40	Siguranță principală pentru siguranțele 12-16: Infotainment
25	–	–
26	40	Priză remorcă 1 *
27	30	Dezghețare lunetă spate
28	–	–
29	5	BLIS *
30	5	Asistență parcare *
31	5	Cameră parcare *
32	–	–
33	–	–
34	15	Încălzire scaun (partea șoferului)
35	15	Încălzire scaun (partea pasagerului)
36	–	–
37	–	–
38	–	–
39	15	Încălzire scaun, spate dreapta *
40	15	Încălzire scaun, spate stânga *
41	15	Modul control AWD *
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–

Volvo V40 (2013-2019) – schema cutiei de siguranțe

Anul producției: 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Siguranțele brichetei (prize de alimentare) în Volvo V40 sunt siguranțele nr. 25 (priză 12 V, consola față a tunelului), nr. 28 (12 V, priză în consola spate a tunelului) în blocul siguranțe din compartiment motor și siguranța nr. 17 (12 V, spațiu de încărcare) în blocul siguranțe sub scaunul spate.

2013

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2013)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
7	Pompă Sistem antiblocare roți (ABS)	40
8	Electrovalve Sistem antiblocare roți (ABS)	30
9	Spălător faruri (opțiune)	20
10	Ventilator	40
11	–	–
12	Siguranță primară pentru siguranțele 32-36	30
13	Electromagnet releu demaror (non Start/Stop)	30
14	Geam electric față, partea dreaptă (opțiune)	40
15
16	Geam electric față, partea stângă (opțiune)	40
17	Încălzire staționară (opțiune)	20
18	Ștergător parbriz	20
19	Modul central electronic; Tensiune de referință; Baterie bord (Start/Stop).	5
20	Claxon	15
21	Lumină de stop	5
22
23	Control faruri	5
24	Bobine relee interne	5
25	Priză 12 V, partea față a consolei tunelului	15
26	Modul control transmisie	15
27	Cuplaj electromagnetic climatizare	15
28	Priză 12 V, consola spate a tunelului	15

Nr	Descriere	Ampere [A]
29	Senzor de climatizare (opțiune); Motoare ale valvei clapetă a electrovalvei aerului de admisie.	10
30	Modul control motor (5 cilindri)	5
31	Scaun electric, dreapta (opțiune)	20
32	Bobină releu în releul ventilatorului răcire (4 cilindri, 5 cilindri diesel); Sonde lambda (benzină 4 cilindri); Debitmetru aer (diesel); Supapă bypass, c; Răcire EGR (diesel); Supapă reglare debit combustibil (5 cilindri diesel); Supapă reglare, presiune combustibil (5 cilindri diesel).	10
32	Bobină releu în releul ventilatorului răcire (5 cilindri benzină); Sonde lambda (5 cilindri benzină).	20
33	Debitmetru aer (4 cilindri benzină); Supapă EVAP (4 cilindri benzină); Injector (5 cilindri benzină); Motor control, turbocompresor (4 cilindri diesel); Supapă reglare debit combustibil (4 cilindri diesel); Electrovalvă răcire piston (5 cilindri diesel); Supapă regulator turbo (5 cilindri diesel); Senzor nivel ulei (5 cilindri diesel),	10
34	Supape (benzină); solenoizi (benzină); Sondă lambda (diesel); Încălzitor ventilator carter (5 cilindri); Debitmetru aer (5 cilindri benzină)	10
35	Bobine de aprindere (benzină)	10
35	Încălzitor filtru combustibil; Controler bujii incandescente (5 cilindri diesel); Pompă ulei cutie automată (5 cilindri diesel Start/Stop).	15
36	Modul control motor (4 cilindri)	10
36	Modul control motor (5 cilindri); Supapă clapetă (5 cilindri benzină).	15
37	Sistem antiblocare roți (ABS)	5
38	Modul control motor; Modul control transmisie; Sistem airbag.	10
39	Control înălțime faruri (opțiune)	10
40	Servodirecție electrică	5
41	Modul central electronic	15
42
43	Pompă lichid răcire (Start/Stop)	10
44	Sistem avertizare coliziune	5
45	Senzor pedală accelerație	5
46	Punct încărcare, baterie standby	–
47
48

Siguranțele 7-18 sunt de tip “JCASE” și trebuie înlocuite în service.
Siguranțele 19-45 și 47-48 sunt de tip “Mini Fuse”

Sub torpedoul port-objete

Atribuirea siguranțelor sub torpedoul port-objete (2013)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
56	Pompă combustibil	20
57	–	–
58	Ștergător lunetă	15
59	Poziție de rezervă, iluminare interioară	5
60	Iluminare interioară; Scaune electrice	10
61	Perdea, trapă din sticlă (opțiune)	10
62	Senzor ploaie (opțiune); Dimming, oglindă retrovizoare interioară (opțiune); Senzor umiditate (opțiune).	5
63	Sistem avertizare coliziune (opțiune)	5
64	–	–
65	Deblocare hayon spate (vezi și siguranța 84)	10
66
67	Poziție de rezervă 3, tensiune fixă	5
68	Blocare volan	15
69	Tablou de bord combinat	5
70	Închidere centralizată, clapetă rezervor (vezi și siguranța 83)	10
71	Panou climatizare	10

Nr	Descriere	Ampere [A]
72	Modulul direcției	7,5
73	Sirena alarmei (opțiune); Conector OBDII	5
74	Dosar principal	15
75
76	Lumină de mers înapoi	10
77	Ștergător/Ștergătoare parbriz (vezi și siguranța 82); Ștergător lunetă (vezi și siguranța 82).	20
78	Imobilizator	5
79	Poziție rezervă 1, tensiune fixă	15
80	Poziție rezervă 2, tensiune fixă	20
81	Alarmă senzor de mișcare (opțiune); Receptor telecomandă.	5
82	Ștergător/Ștergătoare parbriz (vezi și siguranța 77); Ștergător lunetă (vezi și siguranța 77).	20
83	Închidere centralizată, clapetă rezervor (vezi și siguranța 70)	10
84	Deblocare hayon spate (vezi și siguranța 65)	10
85	Element PTC, încălzitor aer (opțiune); Buton încălzire scaun spate (opțiune).	7,5
86	Sistem airbag; Airbag pentru pietoni.	10
87	Poziție rezervă 4, tensiune fixă	7,5
88
89

Sub scaunul spate

Atribuirea siguranțelor sub scaunul spate (2013)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1
2	Fără cheie (opțiune)	10
3	Mâner (fără cheie (opțiune))	5
4	Panou control, ușă față stânga	25
5	Panou control, ușă față dreapta	25
6	Panou control, ușă spate stânga	25
7	Panou control, ușă spate dreapta	25
8	–	–
9	Scaun electric stânga (opțiune)	20
10	–	–
11	Unitate control audio (amplificator) (opțiune)	5
12	–	–
13	Telematică (opțiune); Bluetooth (opțiune).	5
14	Audio; Unitate control sistem informații și divertisment.	15
15	Radio digital (opțiune); Televizor (opțiune).	10
16	Priză 12 V, spațiu încărcare	15
17	–	–
18	–	–
19	–	–
20	–	–
21	–	–
22	–	–

Nr	Descriere	Ampere [A]
23	Priză remorcă 2 (opțiune)	20
24	Siguranță primară pentru siguranțele 12-16; Informație	40
25	–	–
26	Priză remorcă 1 (opțiune)	40
27	Dezghețare lunetă	30
28	–	–
29	BLIS (opțiune)	5
30	Asistență parcare (opțiune)	5
31	Cameră parcare (opțiune)	5
32	–	–
33	–	–
34	Încălzire scaun (partea șoferului)	15
35	Încălzire scaun (partea pasagerului)	15
36	–	–
37	–	–
38	–	–
39	Încălzire scaun spate dreapta (opțiune)	15
40	Încălzire scaun spate stânga (opțiune)	15
41	Modul control AWD (opțiune)	15
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–

Siguranțele 24-28 sunt de tip “JCASE” și trebuie înlocuite în service.
Siguranțele 1-23 și 29-46 sunt de tip “Mini Fuse”.

2015

Compartiment motor

Atribuirea siguranțelor în compartiment motor (2015)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
7	Pompă Sistem antiblocare roți (ABS)	40
8	Electrovalve Sistem antiblocare roți (ABS)	30
9	Spălător faruri (opțiune)	20
10	Ventilator	40
11	–	–
12	Siguranță primară pentru siguranțele 32-36	30
13	–	–
14	Geam față încălzit, partea dreaptă (opțiune)	40
15	–	–
16	Geam față încălzit, partea stângă (opțiune)	40
17	Încălzire staționară (opțiune)	20
18	Ștergător parbriz	20
19	Modul central electronic; Tensiune de referință; Baterie bord (Start/Stop).	5
20	Claxon	15
21	Lumină de stop	5
22	–	–
23	Control faruri	5
24	Bobine relee interne	5
25	Priză 12 V, partea față a consolei tunelului	15
26	Modul control transmisie	15
27
28	Priză 12 V, consola spate a tunelului	15
29	–	–
30	Modul control motor (4 cilindri 2,0 l, 5 cilindri)	5

Nr	Descriere	Ampere [A]
31	Scaun electric, dreapta (opțiune)	20
32	Bobină releu în releul ventilatorului răcire (4 cilindri 1,6 l, 5 cilindri diesel); Sonde lambda (benzină 4 cilindri 1,6 l); Debitmetru aer (diesel 1,6 l, 5 cilindri diesel), z Electrovalvă bypass, răcire EGR (diesel 1,6 l); Răcire electrovalvă bypass EGR (5 cilindri diesel); Electrovalvă reglare debit combustibil (5 cilindri diesel); Electrovalvă reglare, presiune combustibil (5 cilindri diesel).	10
32	Sonde lambda (4 cilindri 2,0 l); Bobină releu în releul ventilatorului răcire (4 cilindri 2,0 l).	15
32	Bobină releu în releul ventilatorului răcire (5 cilindri benzină); Sonde lambda (benzină 5 cilindri).	20
32	Bobină releu în releul ventilatorului răcire (5 cilindri benzină); Sonde lambda (5 cilindri benzină).	20
33	Pompă ulei cutie automată (5 cilindri); Senzor debit masic aer (benzină 1,6 l, 5 cilindri benzină); Electrovalvă EVAP (benzină 1,6 l); Electrovalve (4 cilindri 2,0 l, 5 cilindri benzină); Electrovalve (5 cilindri benzină); Încălzitor ventilator carter (5 cilindri benzină); Motor control turbocompresor (diesel 1,6 l); Electrovalvă reglare debit combustibil (diesel 1,6 l); Capac bobină radiator modul control (diesel 1,6 l); Răcire piston electromagnet (5 cilindri diesel); Electrovalvă control turbocompresor (5 cilindri diesel); Senzor nivel ulei (5 cilindri diesel); Compresor climatizare (4 cilindri 2,0 l, 5 cilindri diesel); Pompă ulei (4 cilindri 2,0 l); Electrovalvă răcire sistem climatizare (4 cilindri 2,0 l diesel); Bobine releu în relee funcție Start/Stop.	10
34	Electrovalve (benzină 1,6 l); Electrovalve (benzină 1,6 l); Injector (5 cilindri benzină); s Sondă lambda (5 cilindri diesel); Încălzitor ventilator carter (5 cilindri diesel)	10
34	Electrovalvă (diesel 2,0 l); Electrovalvă EVAP (benzină 2,0 l); Încălzitor ventilator carter (benzină 2,0 l); Modul control motor (benzină 2,0 l); Senzor debit masic aer (benzină 2,0 l); Termostat (benzină 2,0 l); Pompă răcire pentru EGR (diesel 2,0 l); Modul control bujii incandescente (diesel 2,0 l).	15
35	Bobine de aprindere (benzină 1,6 l, 5 cilindri benzină)	10
35	Bobine de aprindere (benzină 2,0 l); Încălzitor filtru combustibil (diesel 1,6 l, 5 cilindri diesel); Modul control bujii incandescente (5 cilindri diesel).	15
35	Încălzitor filtru combustibil (diesel 2,0 l)	25
36	Modul control motor (1,6 l)	10
36	Modul control motor (4 cilindri 2,0 l, 5 cilindri); Electrovalvă clapetă accelerație (5 cilindri benzină).	15
37	Sistem antiblocare roți (ABS)	5
38	Modul control motor; Modul control transmisie; Sistem airbag.	10
39	Reglaj faruri (opțiune)	10
40	Servodirecție electrică	5
41	Modul central electronic	15
42	–	–
43	–	–
44	Sistem avertizare coliziune	5
45	Senzor pedală accelerație	5
46	Punct încărcare, baterie standby	–
47	–	–
48	Pompă lichid răcire (când încălzire staționară indisponibilă)	10

Siguranțele 7-18 sunt de tip „JCASE” și trebuie înlocuite în service.
Siguranțele 19-45 și 47-48 sunt de tip „Mini Fuse”.

Sub torpedoul port-objete

Atribuirea siguranțelor sub torpedoul port-objete (2015)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
56	Pompă combustibil	20
57	–	–
58	Ștergător lunetă	15
59	Display în consola tavanului (avertizare centuri de siguranță/indicator sistem airbag pe scaun față partea pasagerului)	5
60	Iluminare interioară; Elemente de control în consola tavanului pentru lampile de citit față și iluminarea cabinei pasagerilor; Scaune electrice (opțiune).	7,5
61	Perdea electrică, acoperiș din sticlă (opțiune)	10
62	Senzor ploaie (opțiune); Dimming, oglindă retrovizoare interioară (opțiune); Senzor umiditate (opțiune).	5
63	Sistem avertizare coliziune (opțiune)	5
64	–	–
65	Deblocare hayon spate (vezi și siguranța 84)	10
66
67	Poziție rezervă 3, tensiune fixă	5
68	Blocare volan	15
69	Tablou de bord combinat	5
70	Închidere centralizată, clapetă rezervor (vezi și siguranța 83)	10
71	Panou climatizare	10

Nr	Descriere	Ampere [A]
72	Modulul direcției	7,5
73	Sirena alarmei (opțiune); Conector OBDII	5
74	Dosar principal	15
75
76	Lumină de marșarier	10
77	Ștergător/Ștergătoare parbriz (vezi și siguranța 82); Ștergător lunetă (vezi și siguranța 82).	20
78	Imobilizator	5
79	Poziție de rezervă 1, tensiune fixă	15
80	Poziție de rezervă 2, tensiune fixă	20
81	Alarmă senzor mișcare (opțiune); Receptor telecomandă	5
82	Ștergător/Ștergătoare parbriz (vezi și siguranța 77); Ștergător lunetă (vezi și siguranța 77).	20
83	Închidere centralizată, clapetă rezervor (vezi și siguranța 70)	10
84	Deblocare hayon spate (vezi și siguranța 65)	10
85	Încălzitor electric suplimentar (opțiune); Buton încălzire scaun spate (opțiune).	7,5
86	Sistem airbag; Airbag pentru pietoni	7,5
87	Poziție de rezervă 4, tensiune fixă	7,5
88
89

Sub scaunul spate

Atribuirea siguranțelor sub scaunul spate (2015)

Nr	Descriere	Ampere [A]
Nr	Descriere	Ampere [A]
1
2	Fără cheie (opțiune)	10
3	Mâner (fără cheie (opțiune))	5
4	Panou de control, ușă față stânga	25
5	Panou de control, ușă față dreapta	25
6	Panou de control, ușă spate stânga	25
7	Panou de control, ușă spate dreapta	25
8	Siguranță principală pentru siguranțele 12-16: Infotainment	25
9	Scaun electric, stânga (opțiune)	20
10
11	Bobină releu intern	5
12	Controler audio (amplificator) (opțiune); Semnal pentru diagnoză.	5
13
14	Telematică (opțiune); Bluetooth (opțiune)	5
15	Modul control audio sau Modul control Sensus A; Modul control sistem audio-navigație sau ecran A.	15
16	Radio digital (opțiune); Televizor (opțiune).	7,5
17	Priză 12 V, spațiu de încărcare	15
18
19
20
21
22

Nr	Descriere	Ampere [A]
23	Priză remorcă 2 (opțiune)	20
24	Unitate control audio (amplificator) (opțiune)	30
25	–	–
26	Priză remorcă 1 (opțiune)	40
27	Dezghețare lunetă	30
28	–	–
29	BLIS (opțiune)	5
30	Asistență parcare (opțiune)	5
31	Cameră parcare (opțiune)	5
32
33
34	Încălzire scaune partea șoferului față	15
35	Încălzire scaune partea pasagerului față	15
36
37
38
39	Încălzire scaun spate dreapta (opțiune)	15
40	Încălzire scaun spate stânga (opțiune)	15
41
42
43
44
45	Modul control audio (amplificator) (opțiune); Semnal pentru diagnosticare; Modul control audio sau Modul control Sensus (unele variante modele); Modul control sistem informativ și divertisment sau ecran (unele variante modele); Radio digitală (opțiune); Televizor (opțiune).	15
46	Telematică (opțiune); Bluetooth (opțiune).	5

Siguranțele 24-28 sunt de tip „JCASE” și trebuie înlocuite în service.
Siguranțele 1-23 și 29-46 sunt de tip „Mini Fuse”.
