Volvo S70 (1998-1999) – cutia de siguranțe
Volvo S70 (1998-1999) – schema cutiei de siguranțe
Anul producției: 1998, 1999.
Siguranță brichetă (priză de alimentare) în Volvo S70 (1998-1999) este siguranța 11C/30 în cutia de siguranțe din compartiment motor.
Unitate electrică centrală
Volvo S70 – schema cutiei de siguranțe – unitate electrică centrală
| Numero | Descriere | Amperaj [A] |
| 11C/1 | – | – |
| 11C/2 | Închidere centralizată;
Alarmă antifurt modul control; Comutator mod AW 50-42; Modul control RTI. |
10 |
| 11C/3 | Modul control Sistem antiblocare roți (ABS) | 10 |
| 11C/4 | Imobilizator | 10 |
| 11C/5 | Climatizare;
Conector de legătură date (DLC). |
15 |
| 11C/6 | Modul control închidere centralizată;
Alarmă antifurt; Sirena de alertă; Senzor de mișcare (S70/V70). |
20 |
| 11C/7 | Radio;
Amplificator. |
15 |
| 11C/8 | Imobilizator;
Panou instrumente conectat; Comutator lumini. |
15 |
| 11C/9 | Scaun spate încălzit (S70/V70);
Amplificator (C70). |
20 |
| 11C/10 | Cheie aprindere | 15 |
| 11C/11 | Lumină de stop (frână) | 10 |
| 11C/12 | Încălzitor lichid răcire motor (Diesel);
Amplificator (C70). |
20 |
| 11C/13 | Semnalizatoare;
Lumini de avarie; Lampă intermitentă far; Închidere centralizată; Alarmă antifurt modul control; Închidere centralizată telecomandată; Alarmă antifurt; Senzor spargere geam. |
15 |
| 11C/14 | Geam spate încălzit;
Oglinzi laterale încălzite. |
30 |
| 11C/15 | Iluminare cu uși deschise;
Iluminare compartiment torpedou; Iluminare suplimentară spațiu picioare; Lumini avertizare uși deschise; Iluminare compartiment încărcare; Memento pentru centuri de siguranță; Modul control RTI; Cititor CD RTI; Display RTI. |
10 |
| 11C/16 | Antena de alimentare;
Cititor CD; Priză ieșire remorcă (S70/V70); Cârlig remorcare (C70). |
30 |
| 11C/17 | Proiectoare de ceață față | 20 |
| 11C/18 | Avertizare cheie;
Închidere centralizată; Modul control alarmă antifurt. |
10 |
| 11C/19 | Far de întâlnire stânga | 15 |
| 11C/20 | Far de întâlnire dreapta,
Lumină de avertizare faruri de întâlnire |
15 |
| 11C/21 | Far de drum stânga | 15 |
| 11C/22 | Far de drum dreapta | 15 |
| 11C/23 | Lumini de poziție – lampă spate;
Iluminare număr de înmatriculare. |
10 |
| 11C/24 | Lumini de poziție – lampă spate,
Senzor avertizare defect bec. |
10 |
| 11C/25 | Far spate proiectoare de ceață;
Lampă control faruri proiectoare de ceață spate. |
10 |
| 11C/26 | Comutator lumini | 15 |
| 11C/27 | Far marșarier;
Semnalizator. |
15 |
| 11C/28 | Scaune încălzite; | 25 |
| 11C/29 | Siguranță 15 (15/4):
oglinzi exterioare încălzite; memento pentru centuri; pilot automat; senzor avertizare defect bec; sirena de alertă; blocare cutie; senzor temperatură gaze evacuare; încălzitor lichid răcire motor (Diesel); cârlig remorcă (C70). |
10 |
| 11C/30 | Brichetă;
Priză față 12 V; Modul control RTI; Cititor CD RTI; Display RTI. |
15 |
| 11C/31 | Control climatizare | 25 |
| 11C/32 | Radio/amplificator | 10 |
| 11C/33 | Siguranță X (15/8):
Reglare lățime fascicul; pulverizator/ștergător spate. |
15 |
| 11C/34 | Claxon;
Pulverizator/ștergător față; Pulverizator/ștergător far; Claxon. |
25 |
| 11C/35 | Iluminare semnalizatoare și panou control;
Iluminare scrumieră; Trapă electrică; Oglindă retrovizoare (C70). |
10 |
| 11C/36 | Brichetă/priză 12 V spate;
Scaune electrice. |
15 |
| Număr | Descriere |
| 11C/37 | Geamuri electrice,
trapă electrică, oglinzi laterale electrice (non CONV), oglinzi laterale electrice retractabile (non CONV), dezaburire spate și oglinzi laterale electrice încălzite (non CONV) |
| 11C/38 | Geamuri electrice (C70) |
| 11C/39 | Scaune electrice (LH) |
| 11C/40 | Scaune electrice (AH) |
| 11C/41 | Funcționare cu plafon moale (CONV) |
| 11C/42 | Soft · funcționare superioară (CONV) |
Releu
| Număr | Descriere |
| 15 | Ventilator electric răcire |
| 16 | – |
| 17 | Aprindere |
| 18 | Climatizare |

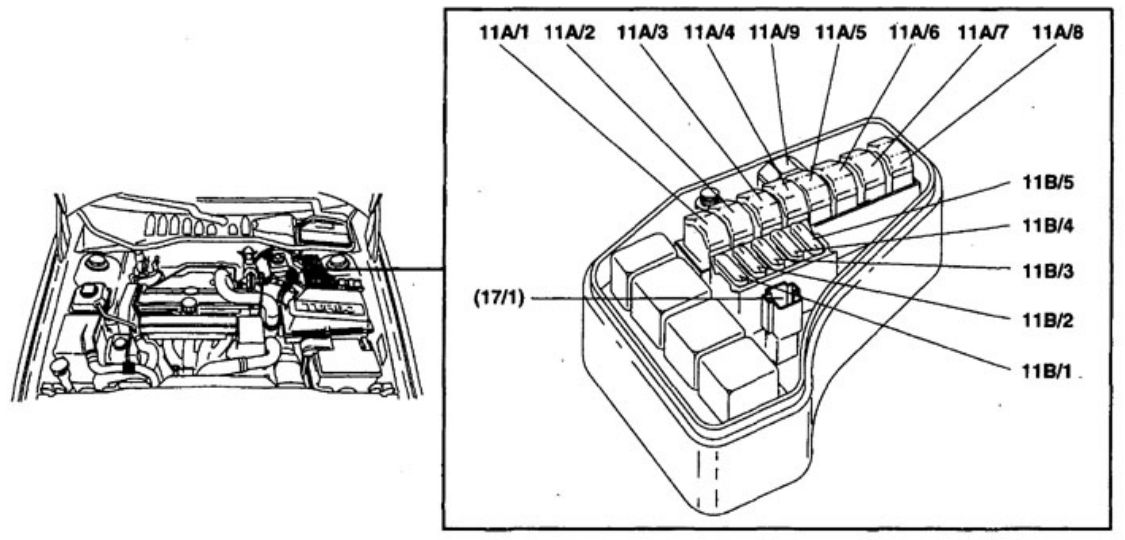

Cutia de siguranțe / releu a compartiment motor
| Număr | Descriere | Amperaj [A] |
| 11A/1 | Ventilator răcire motor (FC) | 60 |
| 11A/2 | Siguranțe 11 C / 26 · 29 prin releu de suprasarcină 151_t,
Siguranțe 11 C / 33-37 prin releu de suprasarcină X |
50 |
| 11A/3 | Aprindere,
pompă de injecție aer secundar (PAIR), încălzitor ulei motor cu conector lichid răcire |
50 |
| 11A/4 | Modul control Sistem antiblocare roți (ABS) | 50 |
| 11A/5 | Releu principal Far
cu senzor defect bec avertizare |
50 |
| 11A/6 | Siguranțe 1 1 C / 5-10 | 60 |
| 11A/7 | Siguranțe 11 C / 11-17 și siguranțe 11C / 39-40 | 50 |
| 11A/8 | Siguranță 11 B / 1,
siguranțe 11B / 2-5 prin circuit injecție combustibil releu principal |
60 |
| 11A/9 | Bobine de aprindere 1-5 prin releu bobine de aprindere (motoare Diesel) | 80 |
| 11B/1 | Cheie aprindere, modul control motor (ECM),
modul control AW 50-42, releu principal sistem injecție combustibil (Motronic 4.3 / 4.4) |
10 |
| 11B/2 | Modul control motor (ECM),
injectoare, supapă control aer la ralanti (IAC), senzor debit masic aer (MAF), pompă injecție combustibil (Diesel), supapă distribuție injecție (Diesel) |
10 |
| 11B/3 | Pompă combustibil (FP),
modul evacuare aprindere (IDM) și bobină aprindere, releu bobine de aprindere (Diesel), lichid răcire bobine de aprindere (Diesel), supapă control turbocompresor (TC) (Diesel), convertor EGR (Diesel), |
20
(15 Diesel) |
| 11B/4 | Modul control AW 50-42 | 10 |
| 11B/5 | Releu climatizare (A / C),
sondă lambda încălzită (H02S) față, sondă lambda încălzită spate, supapă ventilare rezervor (CP), supapă electro-magnetică cu injecție aer secundar pulsant (PAIR), supapă închidere absorbitor vapori combustibil EVAP, aer secundar pulsant releu pompă sistem injecție (PAIR), supapă control turbocompresor (TC), rezistență PTC încălzire aer |
10 |
