Volkswagen Golf VI (2008-2013) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Golf VI (2008–2013), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Golf 6 – schema siguranței
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013.
Siguranță brichetă (priză de alimentare) în Volkswagen Golf VI este siguranța 42 (20A) în cutia de siguranțe a bordului.

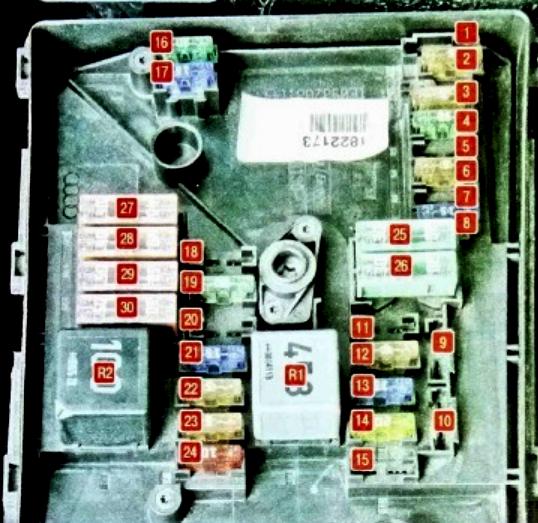

Sub capotă
Cutia de siguranțe se află pe partea stângă a compartimentului motor.
Este compusă din două părți:
- cutie principală
- cutie de înaltă putere.
Siguranțe Golf VI
| Număr | Amperaj [A] / Descriere |
| R1 | Releu sistem ECU;
Releu motor ventilator. |
| R2 | Releu pompa ventilator aer;
Releu control transmisie automată. |
| 1 | (30A) Motor ștergător parbriz |
| 2 | (30A) Unitate mecatronică transmisie |
| 3 | (20A) Unitate control alimentare bord |
| 4 | (20A) Modul control Sistem antiblocare roți (ABS) |
| 5 | (15A) Modul control transmisie (ECM) |
| 6 | (5A) Panou instrumente;
Modul control coloana volan. |
| 7 | (40A) Releu alimentare clasa 15 |
| 8 | (15A) Sistem audio, unitate principală;
(25A) Stabilizator tensiune. |
| 9 | (5A) Unitate control telefon |
| 10 | (5A/10A) Unitate control electronică motor;
Releu putere Motronic. |
| 11 | (20A) Unitate control încălzitor auxiliar;
Releu încălzitor auxiliar. |
| 12 | (5A) Bus date CAN;
Unitate control poartă; |
| 13 | (15A / 30A) Unitate control electronică motor |
| 14 | (20A) Pompă alimentare auxiliară, aprindere |
| 15 | (5A/10A) Releu bujii;
Releu pompă combustibil; Senzor de oxigen. |
| 16 | (30A) Lumini și faruri – partea dreaptă |
| 17 | (15A) Claxon |
| 18 | (30A) Sistem audio, amplificator |
| 19 | (30A) Ștergător și spălător parbriz |
| 20 | (10A) Pompă circulație lichid răcire;
(20A) Electrovalvă reglare presiune combustibil. |
| 21 | (10A / 15A) Încălzitor senzor de oxigen;
Motor încuietoare centrală în ușa față partea pasagerului; (20A) Pompă gol frână. |
| 22 | (5A) Comutator poziție pedală ambreiaj |
| 23 | (5A/10A/15A) Sistem gestionare motor |
| 24 | (10A) Sistem gestionare motor (releu pompă, injectoare, etc.) |
| 25 | (40A) Unitate control Sistem antiblocare roți (ABS) |
| 26 | (30A) Becuri și faruri – partea stângă;
Unitate control alimentare bord. |
| 27 | (40/50A) Unitate control bujii;
Motor pompă aer secundară. |
| 28 | (30A) Terminal 15 releu alimentare 2 |
| 29 | (50A) Siguranță termică 1 pentru reglarea scaunului șoferului |
| 30 | (50A) Contact releu descărcare X |
| Număr | Amperaj [A] / Descriere |
| R1 | Releu sistem ECU;
Releu motor ventilator. |
| R2 | Releu pompa electrovalvă aer;
Releu modul control cutie automată. |
| 1 | (30A) Motor ștergător parbriz |
| 2 | (30A) Unitate mecatronică transmisie |
| 3 | (20A) Modul control alimentare bord |
| 4 | (20A) Modul control Sistem antiblocare roți (ABS) |
| 5 | (15A) Modul control transmisie (ECM) |
| 6 | (5A) Panou instrumente;
Modul control coloana volan. |
| 7 | (40A) Releu alimentare clasa 15 |
| 8 | (15A) Sistem audio, unitate principală;
(25A) Stabilizator tensiune. |
| 9 | (5A) Modul control telefon |
| 10 | (5A/10A) Modul control electronic motor;
Releu putere Motronic. |
| 11 | (20A) Modul control încălzitor auxiliar;
Releu încălzitor auxiliar. |
| 12 | (5A) Magistrală date CAN;
Modul control poartă; |
| 13 | (15A / 30A) Modul control electronic motor |
| 14 | (20A) Pompa alimentare auxiliară, aprindere |
| 15 | (5A/10A) Releu bujii;
Releu pompă combustibil; Senzor de oxigen. |
| 16 | (30A) Lumini și faruri – partea dreaptă |
| 17 | (15A) Claxon |
| 18 | (30A) Sistem audio, amplificator |
| 19 | (30A) Ștergător și spălător parbriz |
| 20 | (10A) Pompa circulație lichid răcire;
(20A) Electrovalvă reglare presiune combustibil. |
| 21 | (10A / 15A) Încălzitor senzor de oxigen;
Motor încuietoare centrală în ușa față partea pasagerului; (20A) Pompa gol frână. |
| 22 | (5A) Comutator poziție pedală ambreiaj |
| 23 | (5A/10A/15A) Sistem gestionare motor |
| 24 | (10A) Sistem gestionare motor (releu pompă, injectoare, etc.) |
| 25 | (40A) Modul control Sistem antiblocare roți (ABS) |
| 26 | (30A) Becuri și faruri – partea stângă;
Modul control alimentare bord. |
| 27 | (40/50A) Modul control bujii;
Motor pompă aer secundar. |
| 28 | (30A) Terminal 15 releu alimentare 2 |
| 29 | (50A) Siguranță termică 1 pentru reglarea scaunului șofer |
| 30 | (50A) Contact releu descărcare X |

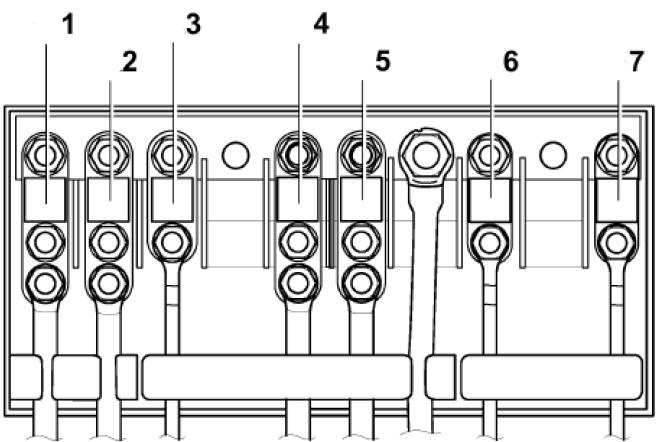

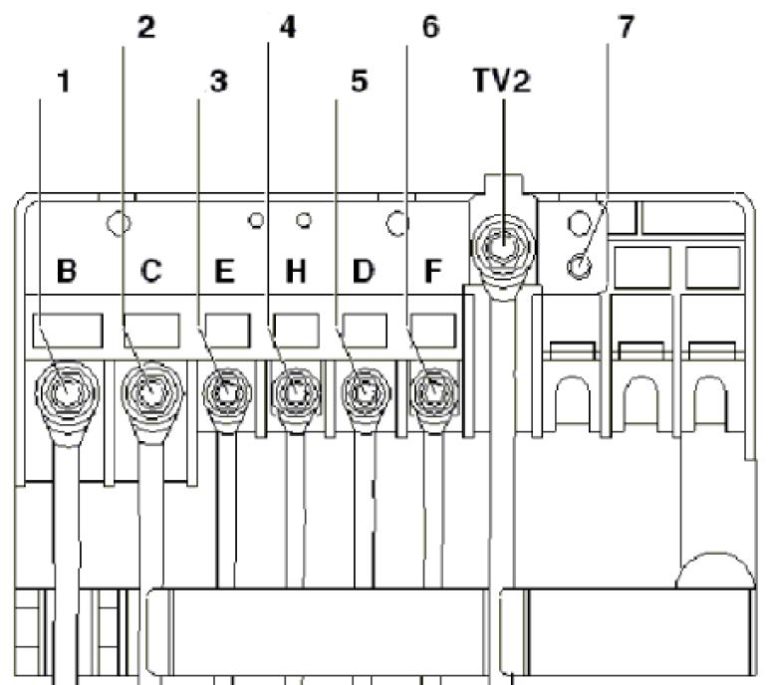

Schema cutiei de siguranțe de înaltă putere
Tip 2
| Tip 1 | |
| 1 | 150A / 200A – Generator |
| 2 | 80A – Unitate control asistență la direcție |
| 3 | 50A – Ventilator radiator și unitatea sa de control |
| 4 | 80A – Releu încălzire sau Echipament suplimentar |
| 5 | 80A – Terminal 30, cutia de siguranțe în partea pasagerului |
| 6 | 40A – Releu încălzire putere redusă |
| 7 | 30/40 / 50A – Rezervă |
| Tip 2 | |
| 1 | 150A / 200A – Generator |
| 2 | 80A – Asistență la direcție |
| 3 | 50A – Ventilator radiator și unitatea sa de control |
| 4 | 80A – Rezervă |
| 5 | 80A – Terminal 30, cutia de siguranțe în partea pasagerului |
| 6 | Rezervă |
| 7 | Rezervă |

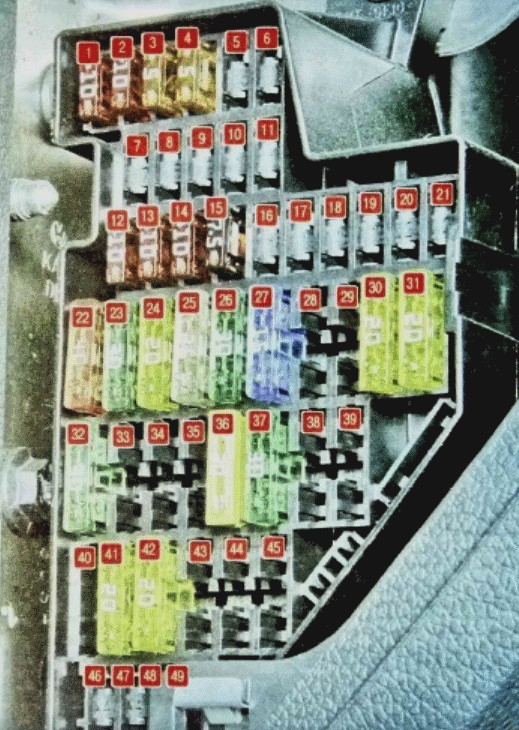

În compartimentul pasagerului
Se află la capătul bordului pe partea șoferului, în stânga.
| Nr | Amperaj [A] / Descriere |
| F1 | (10A) Conector DLC;
Unitate de control motor; Releu de funcționare a încălzitorului auxiliar; Dimmer al întrerupătoarelor și al bordului; Reglarea unghiului farurilor; Unitate de cruise control adaptiv; Întrerupător lumină de frână. |
| F2 | (5A) Sistem antiblocare roți (ABS);
ESP; Unitate de control bord; Unitate de control motor; Releu demaror; Unitate de control asistență la direcție; Unitate de control detectare remorcă. |
| F3 | (5A) Modul control sistem airbag |
| F4 | (5A) Senzor nivel și temperatură ulei;
Senzor presiune înaltă; Senzor nivel și temperatură ulei motor; Buton dezactivare ASR și ESP; Buton indicator presiune pneuri; Unitate de control sistem airbag. |
| F5 | (10A) Modul control far stânga |
| F6 | (10A) Modul control far dreapta |
| F7 | Rezervă |
| F8 | Rezervă |
| F9 | Rezervă |
| F10 | Rezervă |
| F11 | Rezervă |
| F12 | (10A) Modul control ușă (partea șoferului);
Modul control ușă (partea pasagerului); Încuietoare centrală. |
| F13 | (10A) Priză diagnostic;
Întrerupător lumină; Senzor ploaie și lumină; Întrerupător proiectoare de ceață. |
| F14 | (10A) Întrerupător lumină de frână (senzor poziție pedală frână);
Controler transmisie automată; Controler Climatronic. |
| F15 | (20A) Buton deblocare mâner ușă/portbagaj spate;
Unitate de control alimentare bord; Încuietoare centrală. |
| F 16 | (10A) Cameră marșarier |
| F17 | (5/10A) Sistem audio;
Senzor înclinare; Sirena alarmă; Releu semnal. |
| F18 | Rezervă |
| F19 | (5A) Înregistrator date defecțiune;
Unitate de control limitator viteză motor. |
| F20 | (20A) Modul control autorizare acces și pornire;
Stabilizator tensiune. |
| F21 | (10A) Modul electronic control încuietoare coloana volan |
| F22 | (40A) Ventilator încălzire |
| F23 | (30A) Geamuri electrice;
Modul control ușă. |
| F24 | (20A) Unitate de control alimentare bord |
| F25 | (25A) Modul multifuncțional control (încălzitor lunetă spate, unitate control climatizare, încălzitor și întrerupător selecție mod funcționare) |
| F26 | (30A) Modul control uși spate și ridicare geamuri |
| F27 | (15A) Gestionare motor (pompă combustibil) |
| F28 | (15A) Stabilizator tensiune, unitate principală |
| F29 | Rezervă |
| F30 | (20A) Modul control transmisie automată |
| F31 | (20A) Pompă gol frână |
| F32 | (30A) Invertor cu priză, 12 V – 230 V |
| F33 | (25A) Trapă |
| F34 | (15A) Scaune electrice |
| F35 | (10A) Modul electronic control amortizare |
| F36 | (20A) Spălător faruri |
| F37 | (30A) Scaune încălzite |
| F38 | (20A) Releu claxon, alarmă antifurt;
Unitate centrală control sistem confort. |
| F39 | – |
| F40 | (40A) Încălzire/climatizare |
| F41 | (15A) Motor ștergător parbriz |
| F42 | (20A) Brichetă;
Priză 12V. |
| F43 | (15A) Modul control remorcă |
| F44 | (20A) Modul control remorcă |
| F45 | (15A) Modul control remorcă |
| F46 | Rezervă |
| F47 | (5A) Modul control bord |
| F48 | (5A) Unitate control electronică telefon mobil;
Stabilizator tensiune; Senzor câmp magnetic pentru busolă. |
| F49 | Rezervă |
| Nr | Amperaj [A] / Descriere |
| F1 | (10A) Conector DLC;
Unitate de control motor; Releu de funcționare a încălzitorului auxiliar; Dimmer al întrerupătoarelor și al bordului; Reglarea unghiului farurilor; Unitate de control cruise control adaptiv; Întrerupător lumină de frână. |
| F2 | (5A) Sistem antiblocare roți (ABS);
ESP; Unitate de control bord; Unitate de control motor; Releu demaror; Unitate de control asistență la direcție; Unitate de control detectare remorcă. |
| F3 | (5A) Modul control sistem airbag |
| F4 | (5A) Senzor nivel și temperatură ulei;
Senzor presiune înaltă; Senzor nivel și temperatură ulei motor; Buton dezactivare ASR și ESP; Buton indicator presiune pneuri; Unitate de control sistem airbag. |
| F5 | (10A) Modul control far stânga |
| F6 | (10A) Modul control far dreapta |
| F7 | Gol |
| F8 | Gol |
| F9 | Gol |
| F10 | Gol |
| F11 | Gol |
| F12 | (10A) Modul control ușă (partea șoferului);
Modul control ușă (partea pasagerului); Încuietoare centrală. |
| F13 | (10A) Priză diagnostic;
Întrerupător lumină; Senzor ploaie și lumină; Întrerupător proiectoare de ceață. |
| F14 | (10A) Întrerupător lumină de frână (senzor poziție pedală frână);
Controler transmisie automată; Controler Climatronic. |
| F15 | (20A) Buton deblocare mâner ușă/portbagaj spate;
Unitate de control alimentare la bord; Încuietoare centrală. |
| F 16 | (10A) Cameră marșarier |
| F17 | (5/10A) Sistem audio;
Senzor înclinare; Sirena alarmă; Releu semnal. |
| F18 | Gol |
| F19 | (5A) Înregistrator date defecțiune;
Unitate de control limitator viteză motor. |
| F20 | (20A) Modul control autorizare acces și pornire;
Stabilizator tensiune. |
| F21 | (10A) Modul electronic control încuietoare coloana volan |
| F22 | (40A) Ventilator încălzire |
| F23 | (30A) Geamuri electrice;
Modul control ușă. |
| F24 | (20A) Unitate de control alimentare la bord |
| F25 | (25A) Modul multifuncțional control (încălzitor lunetă spate, unitate control climatizare, încălzitor și întrerupător selecție mod funcționare) |
| F26 | (30A) Modul control uși spate și ridicare geamuri |
| F27 | (15A) Gestionare motor (pompă combustibil) |
| F28 | (15A) Stabilizator tensiune, unitate principală |
| F29 | Gol |
| F30 | (20A) Modul control transmisie automată |
| F31 | (20A) Pompă gol frână |
| F32 | (30A) Invertor cu priză, 12 V – 230 V |
| F33 | (25A) Trapă |
| F34 | (15A) Scaune electrice |
| F35 | (10A) Modul electronic control amortizare |
| F36 | (20A) Spălător faruri |
| F37 | (30A) Scaune încălzite |
| F38 | (20A) Releu claxon, alarmă antifurt;
Unitate centrală control sistem confort. |
| F39 | – |
| F40 | (40A) Încălzire/climatizare |
| F41 | (15A) Motor pentru curățare geam |
| F42 | (20A) Brichetă;
La 12V. |
| F43 | (15A) Modul control remorcă |
| F44 | (20A) Modul control remorcă |
| F45 | (15A) Modul control remorcă |
| F46 | Gol |
| F47 | (5A) Modul control bord |
| F48 | (5A) Unitate control electronică telefon mobil;
Stabilizator tensiune; Senzor câmp magnetic pentru busolă. |
| F49 | Gol |
Cutia de relee
Se află chiar sub bord.
Schema bloc a releului superior
1 – Terminal + releu de aprindere
2 – Releu al semnalului acustic
3 – Releu al ștergătorului farurilor
4 – Releu de descărcare a circuitului de alimentare
5 – Releu al încălzirii electrice a geamurilor
6 – sau A – 30 A Siguranță termică 1 pentru reglarea poziției scaunului șoferului
