Volkswagen Pointer – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Pointer, vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.

Schema siguranțelor și releelor – Volkswagen Pointer

Alte denumiri:

• Volkswagen Parati
• Volkswagen Pointer
• Volkswagen Saveiro.

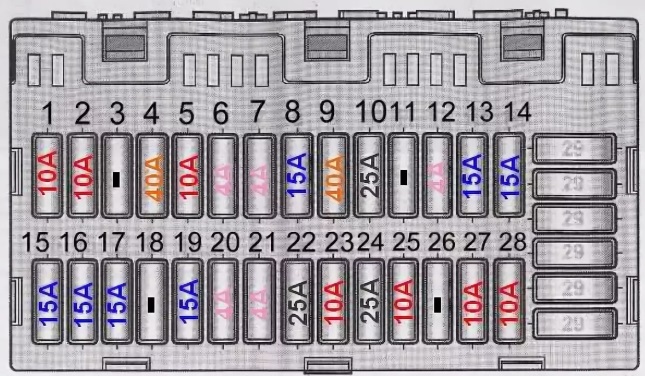

Cutia de siguranțe și relee

Se află sub bord, în spatele compartimentului pentru obiecte. Pentru a accesa cutiile, trebuie să le scoți (vezi desenul).

Descriere

1	Claxon
2	Controlul razei Farului stâng
3	Sistem antiblocare roți (ABS)
4	Ventilator răcire radiator de prim grad
5	Reglarea razei Farurilor pe partea dreaptă
6	Ceas, iluminare portbagaj, iluminare interioară
7	Lumini de poziție drepte
8	Frâne, lumini de urgență, lumini de semnalizare
9	Ventilator răcire radiator de al doilea grad
10	Climatizare
11	Gol
12	Închidere centralizată, sistem alarmă
13	Sistem injecție
14	Pompă combustibil

15	Far de drum înalt dreapta, martor de avertizare
16	Far de drum înalt stânga
17	Semnalizator lateral și ștergător parbriz, ștergător lunetă
18	Proiectoare de ceață
19	La 12 V
20	Lumini de poziție stânga
21	Compartiment, scrumieră, brichetă, iluminare plăcuță, lumini proiectoare de ceață spate, lumini de poziție
22	Geam spate încălzit
23	Ștergător lunetă
24	Sistem climatizare
25	Brichetă, avertizare centuri de siguranță
26	Reglaj oglinzi exterioare
27	Semnalizatoare, semnalizatoare de avertizare, lumini de avertizare, rezervă combustibil, indicator temperatură lichid răcire
28	Lumini mers înapoi
29	Siguranțe de rezervă

În această cutie (în partea de sus) se află secțiunea principală cu releul.

Atribuirea releului

1. Releu al ștergătoarelor parbrizului față
2. Activează semnalul și releul de alertă
3. Releu pentru vehicule cu ștergător sau spălător lunetă
4. Releu al proiectoarelor de ceață
5. Releu care deconectează luneta dezumidificatorului
6. Funcția X (poziție rezervată)
7. Releu semnal
8. Siguranță termică pentru geamuri electrice
9. închidere centralizată
10. Releu al climatizatorului
11. Releu de control al debitului farurilor

Cutie relee suplimentară

Se află sub piele, la picioarele pasagerului față.
